W jaki sposób odpowiednia antena DAB może poprawić odbiór radia cyfrowego w nowoczesnych pojazdach

Qianmu, rozwija się profesjonalny producent anten w ChinachAntena DABrozwiązania dla samochodowych cyfrowych systemów radiowych, pomagające właścicielom pojazdów i producentom sprzętu w uzyskaniu niezawodnego odbioru sygnału DAB/DAB+, zmniejszonych zakłóceń i elastycznej instalacji w różnych zastosowaniach pojazdu.

Antena DAB jest istotnym elementem cyfrowego systemu radiowego, odpowiedzialnym za odbiór sygnałów telewizyjnych i dostarczanie ich do kompatybilnego odbiornika. W porównaniu z tradycyjnym analogowym odbiorem radia, Digital Audio Broadcasting (DAB) i DAB+ mogą zapewnić czysty dźwięk i dostęp do szerszej gamy stacji cyfrowych, jeśli dostępny jest odpowiedni zasięg sygnału. Jednakże rzeczywista wydajność zależy od konstrukcji anteny, miejsca instalacji, kompatybilności odbiornika i lokalnych warunków nadawania. W tym artykule wyjaśniono, jak działa antena DAB, jakie parametry techniczne mają znaczenie, jak prawidłowo ją zainstalować i na co powinni zwrócić uwagę producenci sprzętu samochodowego przy wyborze odpowiedniego rozwiązania firmy Qianmu.

Spis treści

1. Co to jest antena DAB i jak działa?

2. Dlaczego antena DAB jest ważna w radiu cyfrowym?

3. Jakich funkcji należy szukać w antenie DAB?

4. Wyjaśnienie specyfikacji technicznych anteny DAB

5. Gdzie można zastosować antenę DAB?

6. Jak wybrać odpowiednią antenę DAB

7. Wskazówki dotyczące instalacji i konserwacji anteny DAB

8. Dlaczego warto rozważyć firmę Qianmu w zakresie rozwiązań anten DAB?

9. Często zadawane pytania

10. Wniosek

Co to jest antena DAB i jak działa?

Antena DAB to element o częstotliwości radiowej przeznaczony do odbioru sygnałów cyfrowej transmisji audio. Przechwytuje fale elektromagnetyczne transmitowane przez cyfrowe stacje nadawcze i przekazuje odebrany sygnał do kompatybilnego odbiornika radiowego, który przetwarza dane i konwertuje je na dźwięk.

DAB oznacza Digital Audio Broadcasting, natomiast DAB+ to udoskonalona wersja standardu radia cyfrowego. Obydwa wymagają kompatybilnego sprzętu odbiorczego i dostępu do programów nadawanych w obsługiwanych pasmach częstotliwości.

W systemie samochodowym antena współpracuje z odbiornikiem, kablem koncentrycznym, złączami i powiązanymi komponentami elektronicznymi. Jakość całej instalacji decyduje o tym, czy system będzie w stanie utrzymać niezawodny odbiór, gdy pojazd porusza się w różnych środowiskach.

Typowy samochodowy system odbioru DAB obejmuje:

• Element antenowy:Przechwytuje sygnały o częstotliwości radiowej z dostępnych programów cyfrowych.
• Kabel koncentryczny:Przesyła odebrany sygnał do jednostki radiowej, ograniczając jednocześnie niepożądaną utratę sygnału.
• Złącze RF:Tworzy odpowiednie połączenie elektryczne pomiędzy anteną i odbiornikiem.
• Odbiornik DAB/DAB+:Dekoduje obsługiwane programy cyfrowe i odtwarza dźwięk.

Aby uzyskać dodatkowe informacje na temat samochodowych rozwiązań odbiorczych, zapoznaj się z produktami anten telewizyjnych Qianmu i gamą anten komunikacyjnych.

Dlaczego antena DAB jest ważna dla radia cyfrowego?

Odbiór radia cyfrowego zależy nie tylko od możliwości jednostki głównej. Odpowiednia antena pomaga odbiornikowi przechwytywać użyteczne sygnały telewizyjne w rzeczywistych warunkach jazdy. Staje się to szczególnie ważne, gdy pojazd porusza się pomiędzy ulicami miast, otwartymi autostradami, obszarami wiejskimi i lokalizacjami o utrudnionym odbiorze.

Bardziej niezawodny odbiór sygnału cyfrowego

Odpowiednio dopasowana antena może pomóc kompatybilnemu odbiornikowi uzyskać silniejszy i czystszy sygnał wejściowy. Zapewnia to bardziej spójny odbiór stacji, gdy dostępny jest nadawany sygnał, a instalacja jest odpowiednia dla systemu odbiorczego.

Zmniejszone zakłócenia elektromagnetyczne

Nowoczesne pojazdy zawierają wiele systemów elektronicznych, w tym sprzęt nawigacyjny, obwody ładowania, wyświetlacze i moduły komunikacji bezprzewodowej. Elementy te mogą powodować zakłócenia elektromagnetyczne. Odpowiednie umiejscowienie anteny, ekranowanie kabla i konstrukcja złącza dźwiękowego pomagają zredukować niepożądane zakłócenia przedostające się do systemu odbiorczego.

Lepsza integracja z elektroniką samochodową

Kompaktowe konstrukcje anten są przydatne, gdy producenci muszą zintegrować radio cyfrowe z istniejącymi konstrukcjami pojazdów. W zależności od projektu produktu, instalacja może obejmować montaż na klej, umieszczenie w ukryciu lub inną zatwierdzoną metodę montażu.

Wsparcie dla różnych środowisk jazdy

Dostępność sygnału może się zmieniać w zależności od terenu, budynków, tuneli i odległości od nadajników. Odpowiednia konstrukcja anteny pomaga systemowi odbiorczemu efektywnie wykorzystać dostępne sygnały, choć żadna antena nie gwarantuje niezakłóconego odbioru w każdym miejscu.

Jakich funkcji należy szukać w antenie DAB?

Porównując cyfrowe anteny radiowe samochodowe, kupujący powinni ocenić pełną specyfikację, a nie polegać na pojedynczym stwierdzeniu dotyczącym działania. Poniższe cechy są szczególnie istotne przy wyborze produktu.

1. Obsługiwane pasma częstotliwości

Odbiór DAB zwykle wykorzystuje częstotliwości pasma III, około 174–240 MHz, w zależności od regionalnego przydziału programów. Niektóre systemy DAB wykorzystują również częstotliwości pasma L, jeśli są obsługiwane i ma to zastosowanie. Przed wyborem anteny należy potwierdzić zamierzony rynek i wymagania odbiornika.

2. Odpowiednie wzmocnienie i dopasowanie

Zysk anteny opisuje charakterystykę kierunkową w stosunku do anteny referencyjnej; nie określa niezależnie jakości odbioru. Dopasowanie impedancji jest równie ważne, ponieważ niedopasowanie może zwiększyć moc odbitą i zmniejszyć efektywny transfer sygnału. Antena, kabel, złącze i odbiornik powinny być kompatybilne elektrycznie.

3. Ochrona środowiska

Anteny samochodowe mogą być narażone na deszcz, światło słoneczne, kurz, zmiany temperatury i wibracje pojazdu. W przypadku instalacji narażonych na działanie czynników atmosferycznych odpowiedni stopień ochrony i trwała obudowa mogą zapewnić długotrwałą eksploatację. Opublikowane przez firmę Qianmu informacje o antenach DAB określają konstrukcję o stopniu ochrony IP67 i zakres temperatur roboczych od -40°C do +85°C.

4. Opcje ekranowanych kabli i złączy

Kabel koncentryczny ze skutecznym ekranowaniem pomaga ograniczyć niepożądane sprzężenie elektromagnetyczne. Dobór złącza powinien być dostosowany do wejścia odbiornika i wymagań instalacyjnych. W zależności od określonej konfiguracji opcje mogą obejmować interfejsy SMB, FAKRA, SMA lub MCX.

5. Elastyczność instalacji

Montaż na klej lub ukryty może uprościć integrację bez wiercenia dodatkowych otworów, jeśli pozwala na to konstrukcja pojazdu i konstrukcja anteny. Pozycja montażowa musi nadal zapewniać odpowiednią wydajność RF i spełniać wymogi bezpieczeństwa pojazdu.

Wyjaśnienie specyfikacji technicznych anteny DAB

Specyfikacje techniczne pomagają kupującym określić, czy antena DAB pasuje do konkretnego samochodowego systemu radiowego. Poniższa tabela zawiera podsumowanie opublikowanych specyfikacji anteny DAB firmy Qianmu. Przed złożeniem zamówienia potwierdź dokładną konfigurację modelu u dostawcy.

Ważna uwaga techniczna:Podany zakres częstotliwości, wzmocnienie 15 dBi i impedancja 75 omów należy sprawdzić w firmie Qianmu przed uzyskaniem zgody inżyniera. Opublikowane dane dotyczące częstotliwości nie odpowiadają bezpośrednio powszechnie stosowanemu zakresowi pasma III wynoszącemu około 174–240 MHz. Kupujący powinni również potwierdzić referencyjne wzmocnienie, warunki pomiaru, konfigurację złącza oraz to, czy antena jest aktywna czy pasywna. Kontrole te pomagają zapobiegać niezgodnościom specyfikacji podczas zakupów i integracji.

Gdzie można zastosować antenę DAB?

Anteny DAB są stosowane głównie w systemach odbierających cyfrowe programy radiowe. Ich praktyczne zastosowania zależą od sprzętu odbiorczego, dostępności lokalnego nadawania i wybranej konfiguracji anteny.

• Samochody osobowe:Obsługuje odbiór DAB/DAB+ przez kompatybilne, instalowane fabrycznie lub dostępne na rynku wtórnym jednostki główne.
• SUV-y i MPV:Umożliwia odbiór radia cyfrowego w pojazdach rodzinnych i wielofunkcyjnych.
• Pojazdy użytkowe:Można go zintegrować z kompatybilnymi systemami informacyjno-rozrywkowymi w ciężarówkach i flotach.
• Autobusy i autokary:Obsługuje funkcje radia cyfrowego w sprzęcie rozrywkowym dla pasażerów.
• Pojazdy rekreacyjne:Może być używany w kompatybilnych systemach multimedialnych do podróży i wypoczynku.
• Produkcja elektroniki samochodowej:Oferuje opcję anteny do odbiorników radiowych i zintegrowanych produktów informacyjno-rozrywkowych.

Producentom sprzętu wybór anteny na wczesnym etapie procesu projektowania pomaga uprościć prowadzenie kabli, projekt montażu, wybór złączy i weryfikację częstotliwości radiowej. Kompatybilność pojazdu należy zawsze potwierdzać na podstawie rzeczywistego interfejsu odbiornika i obsługiwanych standardów nadawania, a nie samego modelu pojazdu.

Jak wybrać odpowiednią antenę DAB

Właściwy proces wyboru rozpoczyna się od systemu odbiorczego i planowanego środowiska instalacji. Lista kontrolna może pomóc zespołom zakupowym i inżynierom w obiektywnym porównaniu produktów.

1. Określ standard radiowy.Sprawdź, czy amplituner obsługuje format DAB, DAB+ lub oba.
2. Sprawdź regionalne pasmo częstotliwości.Sprawdź częstotliwości nadawcze używane na rynku docelowym.
3. Potwierdź impedancję i typ złącza.Dopasuj antenę do specyfikacji odbiornika i kabla.
4. Sprawdź pozycję montażową.Weź pod uwagę umieszczenie na przedniej szybie, instalację ukrytą, pobliskie powierzchnie metalowe i poprowadzenie kabli.
5. Oceń wymagania środowiskowe.Sprawdź zakres temperatur, stopień ochrony, narażenie na wibracje i trwałość materiału.
6. Poproś o dokumentację techniczną.Poproś o zweryfikowane dane dotyczące wzmocnienia, informacje o impedancji, warunki testowe i dostępne rysunki.
7. Przetestuj zmontowany system.Przed zatwierdzeniem wdrożenia na dużą skalę należy ocenić odbiór w reprezentatywnych lokalizacjach.

W przypadku projektów OEM przydatne jest również potwierdzenie minimalnych ilości zamówienia, dostępności próbek, wymagań dotyczących pakowania, terminów realizacji dostosowań i procedur kontroli. Szczegóły te pomagają zmniejszyć ryzyko integracji i usprawnić planowanie produkcji.

Wskazówki dotyczące instalacji i konserwacji anteny DAB

Nawet odpowiednia antena może działać słabo, jeśli zostanie nieprawidłowo zainstalowana. Podczas instalacji postępuj zgodnie z instrukcjami producenta i wytycznymi serwisowymi pojazdu.

Zalecane praktyki instalacyjne

• Wybierz pozycję zapewniającą odpowiednią ekspozycję na nadawane sygnały.
• Jeśli jest to możliwe, antenę należy trzymać z dala od dużych metalowych przeszkód.
• Zachowaj separację od potencjalnych źródeł zakłóceń elektromagnetycznych.
• Poprowadź kabel koncentryczny ostrożnie, aby zapobiec zmiażdżeniu, ostrym załamaniom i ścieraniu.
• Upewnij się, że złącza są dobrze zamocowane i kompatybilne z odbiornikiem.
• W przypadku stosowania kleju należy postępować zgodnie z podanymi instrukcjami przygotowania i utwardzania kleju.
• Upewnij się, że panele wykończeniowe, poduszki powietrzne i pole widzenia kierowcy nie są zagrożone.

Rozwiązywanie typowych problemów z odbiorem

Jeśli nie można znaleźć stacji lub odbiór staje się niestabilny, przed wymianą podzespołów należy systematycznie sprawdzać system.

• Nie wykryto żadnych stacji:Sprawdź zasięg lokalnego sygnału DAB, ustawienia odbiornika i obsługiwane pasma częstotliwości.
• Odbiór przerywany:Sprawdź osadzenie złącza, uszkodzenie kabla, położenie anteny i pobliskie przeszkody.
• Zmiany wydajności po instalacji:Sprawdź miejsce montażu i upewnij się, że kabel nie został przyciśnięty przez wykończenie wnętrza.
• Nieoczekiwane problemy ze zgodnością:Sprawdź wejście anteny odbiornika, impedancję, złącze i wszelkie wymagania dotyczące zasilania aktywnej anteny.

Na odbiór radia cyfrowego mogą wpływać luki w zasięgu i przeszkody fizyczne. Krótka przerwa w tunelu lub na odludziu nie oznacza automatycznie uszkodzenia anteny.

Dlaczego warto rozważyć firmę Qianmu w zakresie rozwiązań anten DAB?

Shenzhen Qianmu Communication Technology Co., Ltd. specjalizuje się w badaniach, rozwoju i produkcji anten komunikacyjnych. Jej portfolio produktów obejmuje anteny samochodowe i inne rozwiązania RF dla sprzętu bezprzewodowego i elektronicznego.

Nabywcom zamawiającym antenę DAB firma oferuje kilka obszarów, które warto omówić podczas oceny technicznej:

• Personalizacja produktu:Omów długość kabla, konfigurację złącza, wygląd i inne wymagania specyficzne dla projektu.
• Koordynacja produkcji:Komunikuj się bezpośrednio z dostawcą na temat próbek, planowania produkcji i wymagań dotyczących zamówień.
• Weryfikacja jakości:Poproś o odpowiednie zapisy z inspekcji i dane z testów RF dla wybranego modelu.
• Współpraca OEM:Potwierdź, czy wymagane etykietowanie, opakowanie i konfiguracja produktu mogą być obsługiwane.
• Konsultacje techniczne:Udostępnij model odbiornika, rysunki instalacyjne, docelowe pasma częstotliwości i warunki środowiskowe, aby pomóc ocenić przydatność.

Opublikowane przez firmę Qianmu informacje o antenie DAB opisują konstrukcję o stopniu ochrony IP67, podwójnie ekranowany kabel, konstrukcję odbioru dookólnego i kilka opcji złączy. Kupujący powinni potwierdzić dokładną konfigurację i towarzyszącą dokumentację testową dla oferowanego modelu.

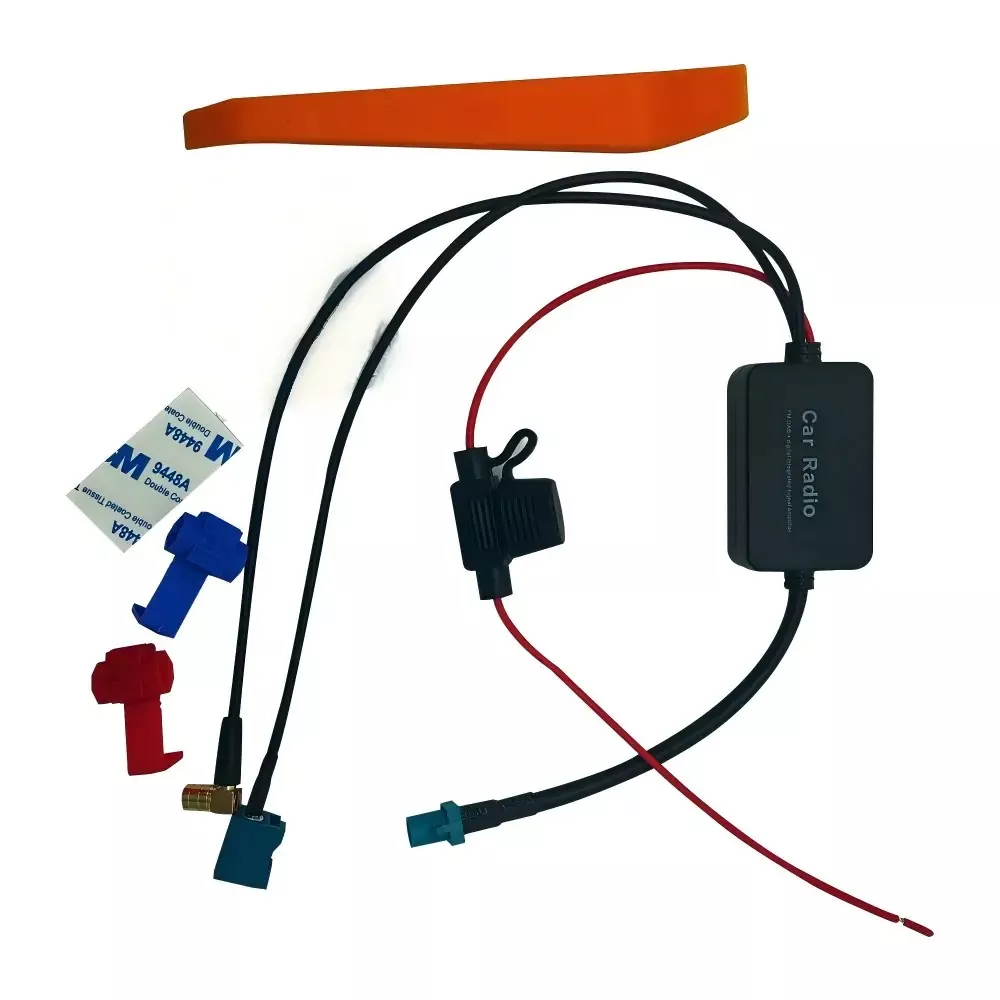

Zapoznaj się ze stroną produktu z anteną Qianmu DAB, aby uzyskać szczegółowe informacje o produkcie lub odwiedź katalog produktów z anteną Qianmu, aby przejrzeć inne kategorie anten.

Często zadawane pytania

1. Do czego służy antena DAB?

Antena DAB odbiera sygnały Digital Audio Broadcasting i dostarcza je do kompatybilnego cyfrowego odbiornika radiowego. W pojazdach obsługuje dostęp do dostępnych stacji radiowych DAB lub DAB+, w zależności od lokalnego zasięgu i kompatybilności odbiornika.

2. Czy antena DAB jest kompatybilna z każdym radiem samochodowym?

Nie. Kompatybilność zależy od tego, czy radio obsługuje DAB/DAB+, wymaganego pasma częstotliwości, złącza antenowego, impedancji i wszelkich wymagań dotyczących zasilania. Sprawdź te szczegóły przed zakupem anteny do istniejącego pojazdu.

3. Jaka jest różnica pomiędzy DAB i DAB+?

DAB i DAB+ to standardy cyfrowej transmisji radiowej. DAB+ wykorzystuje bardziej wydajny system kodowania dźwięku niż oryginalny standard DAB. Odbiornik musi obsługiwać odpowiedni standard, aby poprawnie dekodować transmisję.

4. Czy antena DAB może poprawić słaby odbiór radia?

Prawidłowo określona i zainstalowana antena może poprawić odbiór, jeśli istniejąca antena jest nieodpowiednia, uszkodzona, źle ustawiona lub niedopasowana. Jednak wydajność zależy również od zasięgu nadajnika, terenu, zakłóceń i czułości odbiornika. Antena nie może wytworzyć sygnału telewizyjnego, jeśli nie jest dostępny odpowiedni zasięg.

5. Czy antena DAB IP67 nadaje się do użytku w pojazdach na zewnątrz?

Stopień ochrony IP67 oznacza, że ​​produkt przeszedł określone testy na wnikanie kurzu i tymczasowe zanurzenie. Może to być przydatna funkcja w przypadku odsłoniętych instalacji samochodowych, ale kupujący powinien również sprawdzić uszczelnienie kabla, zabezpieczenie złącza, instrukcje montażu i dokumentację producenta dotyczącą testów środowiskowych.

6. Czy Qianmu może dostosować złącza i kable anteny DAB?

Informacje o produkcie Qianmu opisują opcje dostosowywania długości kabla i konfiguracji złączy, a także inne wymagania OEM. Skontaktuj się z firmą w sprawie interfejsu odbiornika, wymagań dotyczących prowadzenia kabli, rynku docelowego i oczekiwanej wielkości zamówienia, aby potwierdzić dostępną konfigurację.

7. Jakie informacje powinienem podać prosząc o wycenę?

Podaj zamierzone zastosowanie, model odbiornika, obsługiwane pasma częstotliwości, impedancję, typ złącza, wymaganą długość kabla, metodę montażu, warunki środowiskowe, wymagania dotyczące próbek i szacunkową wielkość zamówienia. Szczegółowe informacje pomagają dostawcy ocenić zgodność i przygotować bardziej odpowiednią ofertę.

Wniosek: wybór anteny DAB dla niezawodnego radia samochodowego

Dobrze dopasowana antena DAB jest ważną częścią niezawodnego cyfrowego systemu radiowego w samochodzie. Kompatybilność częstotliwości, impedancja, dobór złączy, ekranowanie, ochrona środowiska i prawidłowa instalacja mają wpływ na końcowy wynik. W przypadku producentów OEM, dystrybutorów i producentów elektroniki samochodowej potwierdzenie tych czynników przed zakupem może pomóc w ograniczeniu problemów z integracją i zapewnieniu spójnej wydajności produktu.

Qianmu zapewnia rozwiązania anten DAB z opcjami dostosowywania do różnych samochodowych systemów odbiorczych. Jeśli kupujesz antenę DAB do nowego produktu, modernizujesz istniejącą instalację lub planujesz zamówienie zbiorcze, przejrzyj specyfikacje produktu iskontaktuj się z namiaby omówić Twoje wymagania techniczne, poprosić o przykładowe informacje i znaleźć odpowiednie rozwiązanie antenowe dla Twojego projektu.
