Anteny FPC a anteny PCB: kluczowe różnice w kompaktowych urządzeniach elektronicznych

Wybór anteny do kompaktowego urządzenia elektronicznego to coś więcej niż tylko znalezienie elementu, który zmieści się w dostępnej przestrzeni. Antena musi współpracować z układem PCB urządzenia, obudową, częstotliwością roboczą i otaczającymi komponentami.

Anteny FPC i anteny PCB to dwie opcje wbudowanych projektów bezprzewodowych. Obydwa mogą być stosowane w kompaktowej elektronice, ale różnią się konstrukcją, wymaganiami instalacyjnymi i sposobem dopasowania do procesu produkcyjnego.

W przypadku inżynierów opracowujących urządzenia IoT, tablety, urządzenia elektroniczne do noszenia i terminale bezprzewodowe zrozumienie tych różnic na wczesnym etapie może pomóc uniknąć niepotrzebnych zmian w projekcie podczas prototypowania.

Co to jest antena FPC?

Antena FPC wykorzystuje wzór przewodzący na elastycznym podłożu obwodu drukowanego. Jego cienka konstrukcja pozwala na instalację w odpowiednich wąskich przestrzeniach lub wzdłuż pewnych zakrzywionych powierzchni wewnątrz obudowy elektroniki.

Może to być przydatne, gdy główna płytka PCB nie zapewnia wystarczającej ilości miejsca na antenę lub gdy obudowa urządzenia wymaga innej pozycji montażowej.

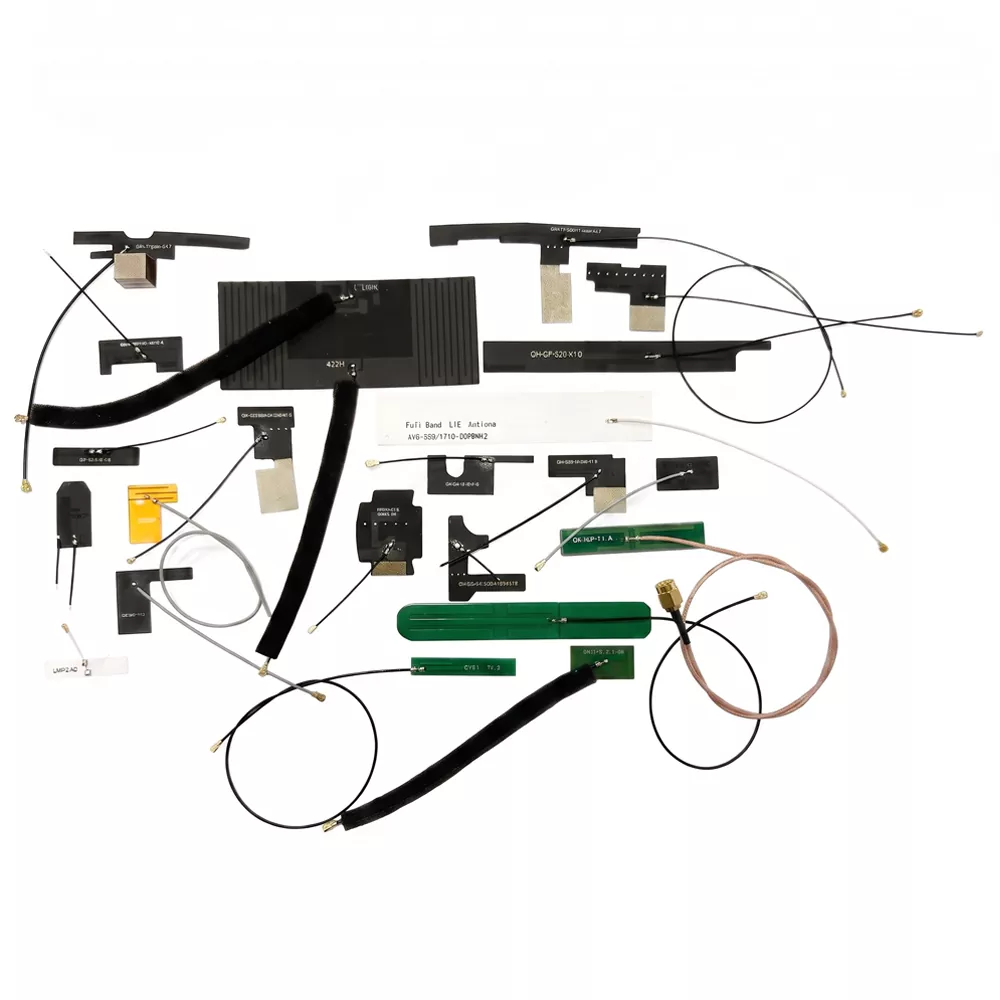

Typowe zastosowania obejmują elektronikę do noszenia, terminale ręczne, urządzenia przenośne i kompaktowy sprzęt IoT. TheZasięg anteny FPCfirmy Qianmu obejmuje rozwiązania anten wbudowanych do różnych zastosowań bezprzewodowych, których specyfikacje są dobierane zgodnie z wymaganiami urządzenia.

Oceniając antenę FPC, inżynierowie powinni sprawdzić jej wymiary, częstotliwość roboczą, opcje kabli i złączy, metodę montażu oraz odstęp od pobliskich elementów metalowych.

Co to jest antena PCB?

Antena PCB jest utworzona przez wzór przewodzący na płytce drukowanej. W zależności od konstrukcji może być zintegrowany z płytką główną lub umieszczony na dedykowanej płytce.

Takie podejście może zmniejszyć potrzebę stosowania oddzielnego elementu anteny, gdy na płytce drukowanej jest wystarczająco dużo miejsca na element promieniujący i wymagany odstęp. Często jest rozważany w przypadku modułów bezprzewodowych, kontrolerów IoT, sprzętu inteligentnego domu i innych produktów o stosunkowo stabilnym układzie płytek.

Jednakże antena PCB nie jest automatycznie tańszą lub wydajniejszą opcją. Jego wyniki zależą od geometrii anteny, płaszczyzny uziemienia, materiałów płyty, pobliskich komponentów i ostatecznej obudowy.

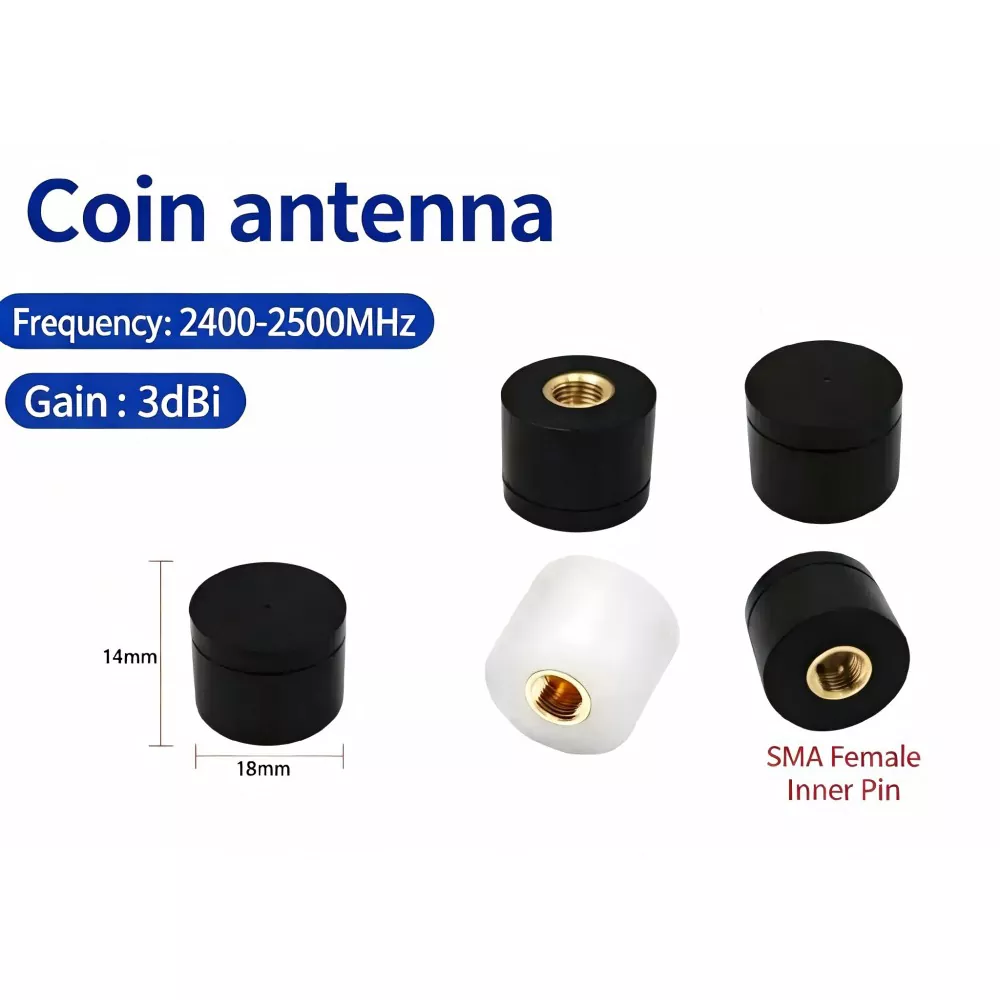

Qianmuwbudowane rozwiązania antenoweobejmują podejścia oparte na FPC i zintegrowane z PCB dla różnych struktur urządzeń.

Antena FPC a antena PCB: kluczowe różnice

Praktyczna różnica polega na tym, jak każda antena pasuje do produktu. Antena FPC zapewnia większą swobodę w rozmieszczeniu, natomiast antena PCB może uprościć integrację, jeśli wokół niej zaprojektowano płytkę drukowaną.

Żaden z typów nie gwarantuje lepszej wydajności sieci bezprzewodowej bez przetestowania w zamierzonym urządzeniu.

1. Przestrzeń instalacyjna i projekt mechaniczny

Dostępna przestrzeń jest często pierwszym czynnikiem, który należy ocenić.

Antenę FPC można umieścić wzdłuż ściany obudowy lub w wąskiej przestrzeni wewnętrznej, pod warunkiem, że przestrzegane są ograniczenia zagięcia anteny, warunki montażu i wymagania elektryczne. Może to być przydatne w urządzeniach, w których bateria, wyświetlacz i płyta główna zajmują większość dostępnego miejsca.

Antena PCB wymaga odpowiedniego miejsca na płytce drukowanej. Jego układ musi uwzględniać element promieniujący, płaszczyznę uziemienia i odstęp od innych komponentów.

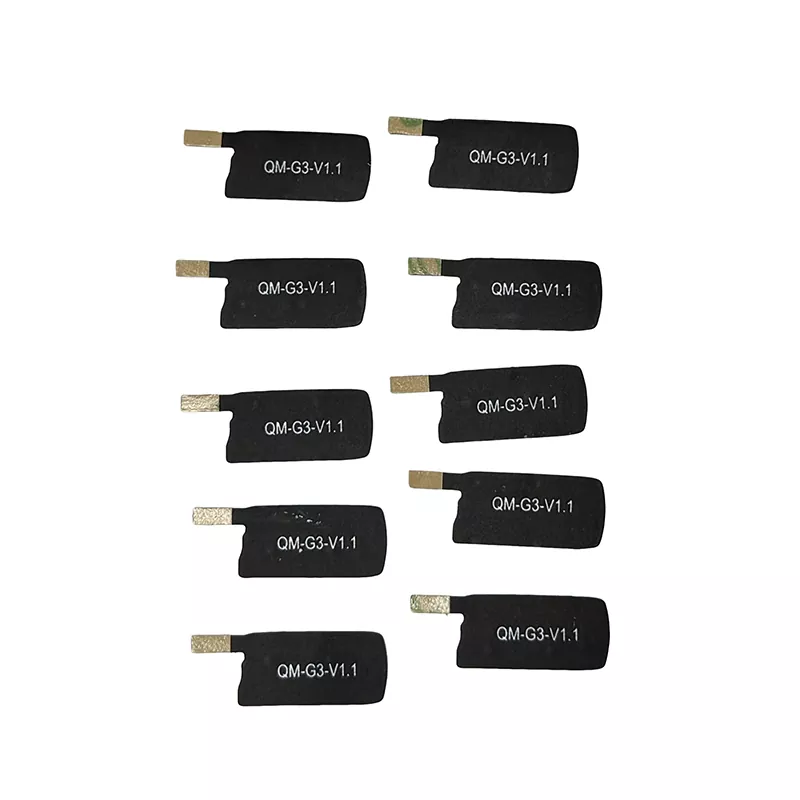

Na przykład w przypadku tabletu o ciasno upakowanym układzie wewnętrznym warto zastosować elastyczną antenę, którą można umieścić z dala od zatłoczonych miejsc. QianmuUltracienka antena do tabletu FPCto produkt, który warto sprawdzić przy ocenie tego typu integracji.

Ostateczny wybór powinien opierać się na całej konstrukcji mechanicznej, a nie samych wymiarach anteny.

2. Wydajność RF i stabilność sygnału

Elastyczna antena nie zapewnia automatycznie lepszego odbioru, a antena zintegrowana z płytką drukowaną niekoniecznie jest stabilniejsza.

Wydajność zależy od częstotliwości roboczej, geometrii anteny, dopasowania impedancji, uziemienia, materiałów obudowy i otaczających komponentów. Baterie, metalowe wsporniki, wyświetlacze i kable mogą mieć wpływ na zainstalowaną antenę.

Przed wyborem anteny inżynierowie powinni potwierdzić następujące parametry:

• Częstotliwość robocza i wymagana szerokość pasma

• Impedancja i VSWR

• Wzmocnienie i charakterystyka promieniowania

• Prześwit płaszczyzny uziemienia i anteny

• Wymagania dotyczące złącza i kabla zasilającego

• Wydajność w gotowej obudowie

W przypadku kompaktowych urządzeń bezprzewodowych szczególnie ważne jest przetestowanie anteny w rzeczywistej pozycji montażowej. Wyniki uzyskane dla samodzielnej anteny mogą nie odzwierciedlać jej działania po zmontowaniu anteny w produkcie końcowym.

3. Koszt produkcji i montażu

Całkowity koszt zależy od całego projektu urządzenia, a nie tylko od ceny anteny.

Antena PCB może zredukować liczbę oddzielnych komponentów i etapów montażu, jeśli pasuje do istniejącego układu płytki. Jeśli jednak projekt wymaga zmian w wymiarach PCB, trasowaniu lub rozmieszczeniu komponentów, zmiany te mogą wydłużyć prace rozwojowe.

Antena FPC jest oddzielnym elementem i może wymagać dodatkowych materiałów mocujących, kabla lub złącza. Niemniej jednak może być bardziej praktyczne, gdy pozwala uniknąć poważnego przeprojektowania płytki drukowanej lub obudowy.

W przypadku projektów OEM porównaj następujące koszty:

• Wykonanie anteny

• Modyfikacje płytek PCB i obudów

• Kable, złącza i materiały montażowe

• Montaż i kontrola

• Testowanie prototypów i strojenie RF

• Wielkość produkcji i oczekiwany popyt

Zapytanie o wycenę w oparciu o te same wymagania techniczne zapewnia bardziej przydatne porównanie niż ocenianie obu technologii na podstawie cen ich podstawowych komponentów.

4. Która antena jest odpowiednia dla Twojego zastosowania?

Odpowiedni projekt zależy od fizycznej struktury urządzenia i wymagań dotyczących sieci bezprzewodowej.

Urządzenia przenośne i przenośne:Antenę FPC warto rozważyć, gdy obudowa jest zakrzywiona lub układ wewnętrzny pozostawia ograniczoną przestrzeń na sztywną konstrukcję anteny.

Produkty inteligentnego domu i IoT:Obie opcje mogą być odpowiednie. Decyzja zależy od standardu sieci bezprzewodowej, układu płytki, obudowy i procesu montażu.

Przemysłowy sprzęt bezprzewodowy:Antena PCB może dobrze działać, jeśli układ płytki jest stały i dostępny jest wystarczający prześwit. Antena FPC może być przydatna, gdy przestrzeń montażowa jest ograniczona.

Terminale tabletowe i przenośne:Elastyczna antena może zapewnić dodatkowe możliwości pozycjonowania, szczególnie gdy konstrukcja wewnętrzna jest zatłoczona. Ostateczny wybór nadal wymaga walidacji RF.

Qianmuasortyment produktówobejmuje kategorie anten wewnętrznych i zewnętrznych do różnych zastosowań bezprzewodowych. Przeglądanie dostępnych struktur produktów wraz z rysunkami urządzeń może pomóc w zawężeniu odpowiednich opcji.

5. Jakie informacje są potrzebne w przypadku niestandardowej anteny?

Przed złożeniem zamówienia na wycenę lub prototyp przygotuj kluczowe szczegóły zamierzonego zastosowania:

1. Pasmo częstotliwości:Określ wymagane częstotliwości robocze i standardy bezprzewodowe.

2. Dostępne wymiary:Podaj maksymalny rozmiar anteny i dostępny obszar instalacji.

3. Struktura urządzenia:Udostępniaj rysunki PCB, wymiary obudowy i położenie pobliskich elementów metalowych lub akumulatorów.

4. Wymagania RF:Zidentyfikuj docelową impedancję, szerokość pasma, VSWR, wzmocnienie i inne mające zastosowanie kryteria wydajności.

5. Metoda połączenia:Sprawdź, czy projekt wymaga bezpośredniego połączenia z płytką PCB, kabla koncentrycznego, złącza IPEX lub innego interfejsu.

6. Wymagania testowe:Określ wszelkie wymagane pomiary RF lub walidację na poziomie produktu.

7. Plan produkcji:Podaj ilość prototypów, oczekiwaną wielkość zamówienia i harmonogram prac rozwojowych.

Szczegóły te pomagają określić, czy antena FPC, antena PCB lub inna wbudowana konstrukcja antenowa jest odpowiednia dla projektu.

Często zadawane pytania

Czy antena FPC jest lepsza niż antena PCB?

Nie w każdym zastosowaniu. Anteny FPC zapewniają większą elastyczność w fizycznym rozmieszczeniu, natomiast anteny PCB mogą uprościć integrację, jeśli układ płytki zapewnia wystarczającą przestrzeń. Właściwy wybór zależy od konstrukcji urządzenia i wymagań RF.

Czy anteny FPC i PCB obsługują Wi-Fi i Bluetooth?

Tak. Obydwa mogą być zaprojektowane do zastosowań Wi-Fi i Bluetooth, w tym produktów 2,4 GHz. Kompatybilność zależy od konstrukcji anteny, szerokości pasma, dopasowania i warunków instalacji.

Czy antena PCB zawsze kosztuje mniej?

Nie. Antena PCB może zmniejszyć liczbę oddzielnych komponentów i liczbę prac montażowych, ale przeprojektowanie PCB może zwiększyć koszty rozwoju. Antena FPC może być bardziej ekonomiczna, jeśli pozwala uniknąć większych zmian w płycie głównej lub obudowie.

Co wpływa na wydajność wbudowanej anteny?

Częstotliwość robocza, geometria anteny, płaszczyzna uziemienia, dopasowanie impedancji, materiały obudowy i pobliskie komponenty mogą mieć wpływ na wydajność. Niezbędne jest przetestowanie gotowego urządzenia.

Czy Qianmu może dostarczyć dostosowaną antenę FPC?

Strona anteny FPC firmy Qianmu opisuje dostępne opcje dostosowywania, w tym wymiary, częstotliwość, złącza, kable i metody instalacji. Ostateczne specyfikacje należy potwierdzić w odniesieniu do wymagań RF i mechanicznych projektu.

Wybór pomiędzy antenami FPC i PCB

Decyzję pomiędzy anteną FPC a anteną PCB należy rozpocząć od układu urządzenia, częstotliwości roboczej i wymaganej wydajności sieci bezprzewodowej. Następnie należy wspólnie ocenić elastyczność instalacji, etapy montażu i całkowity koszt opracowania.

W przypadku kompaktowych produktów elektronicznych wcześniejsze potwierdzenie położenia anteny i przetestowanie projektu w zamierzonej obudowie może ograniczyć możliwe do uniknięcia zmiany w późniejszym etapie opracowywania.

Aby wybrać odpowiednią opcję, przejrzyj rozwiązania anten FPC firmy Qianmu i inne opcje anten wbudowanych wraz z wymaganiami urządzenia.
