Antena NB-IoT

Na rynku dostępne są trzy główne typy anten IoT: anteny wbudowane, anteny montowane na pojazdach z przyssawką i zewnętrzne, wodoodporne anteny montowane na śrubach.

Antena NB-IoT pokazana w tym artykule należy do kategorii wodoodpornych anten zewnętrznych montowanych na śrubę. Został specjalnie zaprojektowany do przemysłowych szaf sterowniczych, zintegrowanych skrzynek sprzętowych na zewnątrz i miejskich terminali IoT.

Zewnętrzna antena NB firmy Qianmu Communication obsługuje pełnozakresowy NB-IoT od 700 MHz do 960 MHz i jest kompatybilna z sieciami wąskopasmowymi trzech głównych operatorów: China Mobile, China Unicom i China Telecom. Jest dostępny z dwoma popularnymi rozmiarami śrub, M12 i M16, odpowiadającymi standardom otworów montażowych większości domowych i importowanych szaf przemysłowych.

Co to jest antena zewnętrzna do szaf NB-IoT

Antena zewnętrzna do szafy NB-IoT to przykręcana, wodoodporna antena RF przeznaczona do przemysłowych urządzeń IoT. Jest instalowany zewnętrznie w szafach sprzętowych, aby zapewnić stabilną bezprzewodową transmisję sygnału dla terminali NB-IoT w środowiskach zewnętrznych i przemysłowych.

Zasada działania

Wielu klientów błędnie uważa, że ​​antena to tylko metalowy oscylator i że wodoodporna obudowa nie ma wpływu na jakość sygnału. W rzeczywistości konstrukcja anteny zewnętrznej szafy NB-IoT bezpośrednio wpływa na stabilność komunikacji zewnętrznej na duże odległości. Wydajność roboczą można przetestować i zweryfikować za pomocą analizatorów sieci wektorowych i ekranowanych komór bezechowych.

1. Struktura rezonansowa oscylatora niskiej częstotliwości

NB-IoT działa w paśmie komunikacyjnym o niskiej częstotliwości 700–960 MHz, które ma dłuższe fale i wyższe wymagania dotyczące długości oscylatora i dopasowania do masy. Antena wykorzystuje wewnątrz segmentowe miedziane elementy promieniujące, dokładnie dopasowując wąskopasmowy rezonans niskiej częstotliwości i unikając przesunięcia rezonansowego i wzrostu fali stojącej występującego w zwykłych krótkich antenach.

2. Struktura promieniowania izolowana szafką

Antenę instaluje się na zewnątrz szafki. Metalowa śruba służy do mocowania i uziemienia, a oscylator utrzymuje bezpieczną odległość izolującą od blachy obudowy. Pozwala to uniknąć ekranowania i absorpcji sygnału RF spowodowanego przez metalową obudowę.

W przypadku tej samej specyfikacji wbudowana antena zainstalowana w metalowej szafce może wykazywać tłumienie na poziomie 6–9 dB, podczas gdy zewnętrzna antena NB-IoT ma całkowite tłumienie zaledwie 1–2 dB.

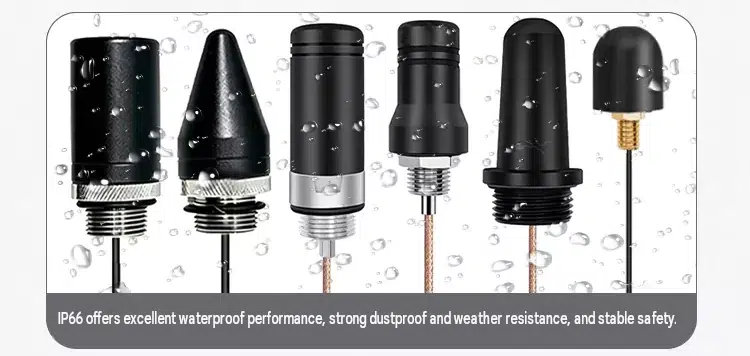

3. Wielowarstwowa uszczelniona wodoodporna konstrukcja

Antena posiada tylną wodoodporną uszczelkę silikonową, gwintowany wodoodporny gumowy pierścień i formowaną wtryskowo konstrukcję z drutu wyprowadzającego, aby zapewnić trzy warstwy ochrony. Woda deszczowa i kondensacja nie mogą przedostać się do szafy wzdłuż kabla. Kabel koncentryczny 50 Ω utrzymuje stabilną transmisję sygnału RF i zapobiega dryftowi impedancji spowodowanemu zmianami temperatury zewnętrznej.

4. Struktura tłumienia hałasu

W podstawie anteny znajduje się pierścień sprzęgający uziemienie, który filtruje szum elektromagnetyczny generowany przez zasilacze, sterowniki PLC i przekaźniki wewnątrz szafy, zmniejsza poziom hałasu i poprawia skuteczność dostępu do stacji bazowej terminali IoT.

Kompatybilny sprzęt

Antena NB-IoT przeznaczona jest dla terminali IoT, które wymagają ochrony w metalowej obudowie i długotrwałej pracy na zewnątrz. Nadaje się do urządzeń cywilnych, komercyjnych i przemysłowych:

1. Inteligentne szafki na wodomierze do zdalnej transmisji

Miejskie urządzenia wodno-gazowe, skrzynki zbiorcze gazu, szafy monitorujące i sterujące ciśnieniem w rurociągach oraz sprzęt do monitorowania jakości wody online.

2. Inteligentne urządzenia energetyczne i przemysłowe

Zewnętrzne szafy do odbioru energii, terminale monitorujące dystrybucję niskiego napięcia, zintegrowane szafy sterujące magazynami energii fotowoltaicznej i koncentratory liczników energii elektrycznej.

3. Inteligentny sprzęt bezpieczeństwa miejskiego

Skrzynki do monitorowania pyłu drogowego, stacje monitorowania środowiska i pogody, szafy sterujące szlabanami parkingowymi i inteligentne sterowniki zewnętrznych lamp ulicznych.

4. Terminale automatyki przemysłowej

Skrzynki kontrolne do gromadzenia danych w warsztatach fabrycznych, terminale pozycjonujące logistykę magazynową i bezprzewodowe szafki alarmowe dotyczące usterek sprzętu.

5. Rolniczy sprzęt IoT

Szafy do monitorowania gleby w terenie, szafy do kontroli jakości wody w akwakulturze i zintegrowany sprzęt monitorujący środowisko szklarniowe.

Szczegółowa tabela parametrów technicznych

Sekcja często zadawanych pytań

P1: Czy można zmienić długość kabla i złącze zewnętrznej anteny NB-IoT?

O: Tak. Standardowe modele obsługują kable koncentryczne o długości od 1,5 m do 10 m. Złącza takie jak SMA, IPEX i N można wymieniać zgodnie z wymaganiami. Zamówienia zbiorcze obsługują również niestandardowe kolory powłoki i sitodruk LOGO.

P2: Czy ta zewnętrzna antena NB jest jednocześnie kompatybilna z kartami China Mobile, China Unicom i China Telecom NB?

O: Tak. Antena pokrywa pełne pasmo częstotliwości NB-IoT 700–960 MHz i jest kompatybilna z sieciami NB trzech głównych operatorów. Nie ma potrzeby zakupu oddzielnych wersji dla różnych pasm częstotliwości.

P3: Czy zginanie drutu wpłynie na sygnał anteny, gdy przestrzeń wewnątrz szafy jest ograniczona?

Odp.: Kabel można delikatnie zginać przy dużym promieniu gięcia, ale należy unikać zginania pod kątem 90 stopni i wielokrotnego składania. Podczas instalacji należy trzymać kabel tak prosto, jak to możliwe, z dala od źródeł zakłóceń, takich jak zasilacze i przetwornice częstotliwości, aby zapobiec znacznemu osłabieniu sygnału.

P4: Czy metalowa nakrętka anteny jest podatna na rdzę podczas długotrwałego użytkowania w przybrzeżnych środowiskach mgły solnej?

O: Nie. Nakrętka zabezpieczająca anteny jest wykonana z pasywowanego, antykorozyjnego stopu aluminium i przeszła 48-godzinny test w komorze solnej. Nie jest podatny na rdzę ani zakleszczenie podczas długotrwałego użytkowania na zewnątrz na obszarach przybrzeżnych. W przypadku środowisk silnie korozyjnych można skonsultować się z inżynierami w celu uzyskania niestandardowych rozwiązań antykorozyjnych.
