W przypadku nowoczesnych urządzeń do egzekwowania prawa i sprzętu do rejestracji w terenie niezawodne pozycjonowanie to coś więcej niż wygoda — może bezpośrednio wpływać na identyfikowalność dowodów i bezpieczeństwo operacyjne.QianmurozwijaAntena GPS do kamery Body Camjako przemysłowa antena ceramiczna GNSS do kamer noszonych na ciele, terminali do gromadzenia dowodów, sprzętu patrolowego i innych wymagających urządzeń mobilnych. Kompatybilność z GPS, BeiDou, GLONASS i Galileo, konstrukcja RHCP i wytrzymała konstrukcja ceramiczna zostały zaprojektowane tak, aby zapewnić stabilny odbiór satelitów w trudnych warunkach.
Antena GPS znajdująca się w aparacie noszonym na ciele musi działać tak, aby nie utrudniać poruszania się po ciałach ludzkich, zwartych konstrukcjach urządzeń, metalowych osłonach, komórkowych modułach RF, bateriach i zmiennych warunkach zewnętrznych. Odpowiednia antena GNSS wymaga zatem czegoś więcej niż tylko podstawowego odbioru satelitarnego. W tym artykule wyjaśniono, w jaki sposób ceramiczna konstrukcja anteny, polaryzacja kołowa, kontrola zakłóceń RF, materiały odporne na wysokie temperatury i prawidłowa instalacja przyczyniają się do stabilnego pozycjonowania. Porównuje także technologie anten ceramicznych i elastycznych FPC oraz przedstawia najważniejsze kwestie związane z wyborem i instalacją dla producentów profesjonalnych kamer korpusowych.
Spis treści
- Co to jest antena GPS Body Cam?
- Dlaczego wydajność GPS ma znaczenie w aparatach noszonych na ciele?
- Jakie czynniki wydajności powinni oceniać kupujący?
- Ceramiczna antena GPS kontra antena FPC
- Kluczowe dane techniczne
- Jak należy zainstalować antenę GPS?
- Typowe zastosowania
- Często zadawane pytania
- Wniosek
Co to jest antena GPS Body Cam?

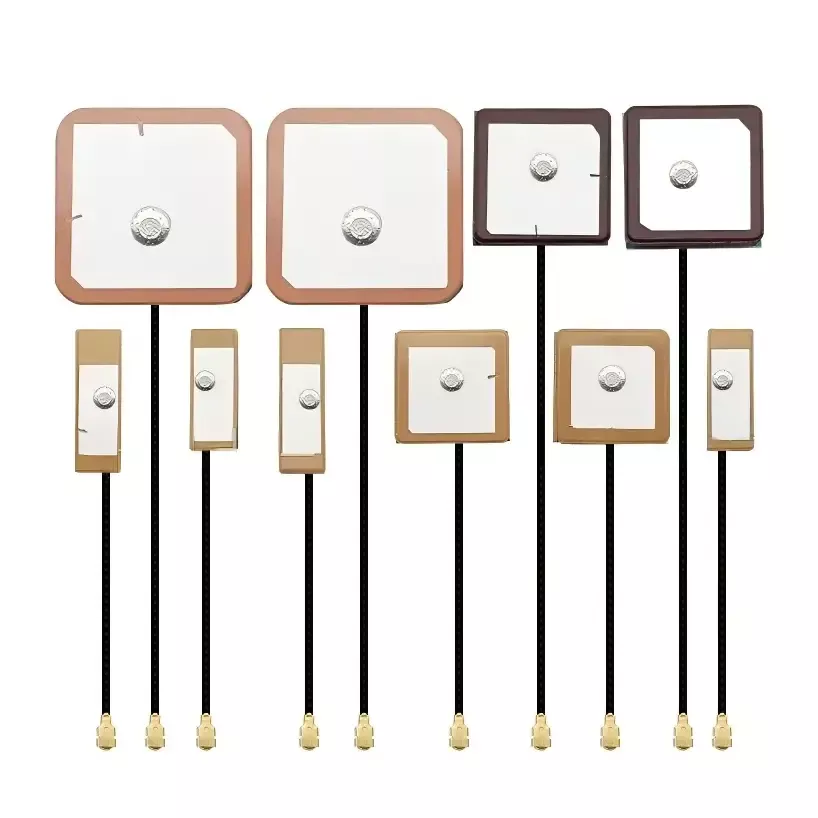

Antena GPS Body Cam to wyspecjalizowany element odbiorczy GNSS przeznaczony do pozyskiwania sygnałów nawigacji satelitarnej dla kamer noszonych na ciele i przenośnych terminali do rejestracji dowodów. W przeciwieństwie do anteny GPS ogólnego przeznaczenia, musi ona działać w kompaktowej obudowie, radząc sobie z przeszkodami w ciele, zakłóceniami elektronicznymi, ruchem i zmiennym środowiskiem zewnętrznym.
Rozwiązanie Qianmu wykorzystuje strukturę łatki ceramicznej o wysokiej dielektrycznej i prawoskrętną polaryzację kołową (RHCP). Konstrukcja obsługuje GPS L1 przy 1575,42 MHz i BeiDou B1 przy 1561 MHz, a kompatybilność z głównymi systemami nawigacji satelitarnej może wspierać profesjonalne aplikacje związane z pozycjonowaniem zarówno na rynku krajowym, jak i międzynarodowym.
Antena odbiera sygnały satelitarne i przekazuje zoptymalizowany sygnał RF do chipsetu pozycjonującego. Urządzenie może następnie obliczyć informacje o lokalizacji, prędkości, czasie i wysokości oraz powiązać dane o lokalizacji z nagranym dźwiękiem i obrazem. Tworzy to praktyczne połączenie między nagraną treścią a miejscem, w którym miało miejsce zdarzenie.
Dlaczego wydajność GPS ma znaczenie w aparatach noszonych na ciele?
Kamery noszone na ciele są często używane, gdy personel idzie, biegnie, skręca, wchodzi do budynków lub obsługuje pojazdy. Ruchy te tworzą trudniejsze środowisko RF niż zwykle w przypadku stacjonarnego odbiornika GPS.
Stabilne pozycjonowanie może zapewnić kilka praktycznych korzyści:
- Możliwość śledzenia dowodów:Informacje o lokalizacji można powiązać z nagranym materiałem filmowym i zdarzeniami operacyjnymi.
- Ciągłe zapisy trajektorii:Niezawodny odbiór satelitarny pomaga zmniejszyć luki w śledzeniu ruchu.
- Świadomość operacyjna:Zespoły terenowe mogą uzyskać bardziej niezawodne informacje o lokalizacji podczas operacji mobilnych.
- Zmniejszony dryf pozycjonowania:Lepsza wydajność anteny może pomóc w ograniczeniu niestabilnych odczytów lokalizacji spowodowanych słabymi lub odbitymi sygnałami.
- Globalne wdrożenie:Kompatybilność z wieloma systemami GNSS jest przydatna w przypadku sprzętu przeznaczonego na różne rynki geograficzne.
Dlatego też producenci powinni rozważyć wybór anteny już na wczesnych etapach projektowania korpusu aparatu, a nie traktować go jako ostatecznego zadania polegającego na wyborze komponentów.
Jakie czynniki wydajności powinni oceniać kupujący?
1. Zgodność z systemem satelitarnym
Profesjonalne kamery korpusowe mogą być stosowane w różnych krajach i środowiskach operacyjnych. Obsługa GPS i BeiDou przy jednoczesnej obsłudze GLONASS i Galileo może zapewnić większą elastyczność przy projektowaniu sprzętu na rynek krajowy i zagraniczny.
2. Polaryzacja kołowa
Sygnały satelitarne GNSS mają charakterystykę polaryzacji kołowej. Antena RHCP została zaprojektowana tak, aby pasowała do tej właściwości sygnału i może pomóc w zmniejszeniu wpływu niektórych odbitych i niewłaściwie spolaryzowanych sygnałów. Staje się to szczególnie przydatne w przypadku budynków, pojazdów, konstrukcji metalowych i innych powierzchni odblaskowych.
3. Odporność na zakłócenia RF
Nowoczesna kamera korpusowa może zawierać moduły komunikacyjne 4G/5G, Wi-Fi, procesory, baterie i inne obwody elektroniczne. Komponenty te mogą stworzyć złożone elektrycznie środowisko. Dopasowanie anteny i odpowiednia separacja fizyczna mogą pomóc w ograniczeniu niepożądanego sprzężenia RF i poprawie stabilności pozycjonowania.
4. Niezawodność środowiskowa
Profesjonalny sprzęt może być narażony na działanie upałów w lecie, zimowych mrozów, wibracji, uderzeń, wilgoci i długotrwałej pracy na zewnątrz. Przemysłowa konstrukcja ceramiczna firmy Qianmu jest przeznaczona do pracy w zakresie temperatur od -40°C do +75°C, co pozwala na zastosowanie w zastosowaniach, w których komponenty klasy konsumenckiej mogą nie zapewniać wystarczającego marginesu ochrony środowiska.
5. Trwałość mechaniczna
Sprzęt noszony na ciele podlega wielokrotnym ruchom i fizycznemu manipulowaniu. Sztywna ceramiczna konstrukcja anteny może zapewnić lepszą stabilność wymiarową niż elastyczna konstrukcja w zastosowaniach, w których priorytetem jest trwałość mechaniczna.
Ceramiczna antena GPS kontra antena FPC
Przydatne mogą być zarówno technologie anten ceramicznych, jak i FPC, ale ich charakterystyka jest inna. Właściwy wybór zależy od struktury produktu, dostępnej przestrzeni, warunków środowiskowych, wymaganej wydajności pozycjonowania i docelowego zastosowania.
| Współczynnik porównawczy | Antena ceramiczna Qianmu | Standardowa antena GPS FPC |
|---|---|---|
| Materiał rdzenia | Przemysłowa ceramika spiekana w wysokiej temperaturze | Elastyczna folia PI |
| Odbiór sygnału | Zaprojektowany do pozyskiwania silnego sygnału satelitarnego | Nadaje się do kompaktowych zastosowań ogólnego przeznaczenia |
| Polaryzacja | RHCP | Zależy od konstrukcji anteny |
| Temperatura pracy | -40°C do +75°C | Zależy od konkretnego modelu |
| Struktura mechaniczna | Sztywna konstrukcja ceramiczna | Elastyczna konstrukcja folii |
| Kontrola zakłóceń | Zaprojektowany dla wymagających środowisk RF | Bardziej zależne od układu systemu i instalacji |
| Typowe zastosowanie | Profesjonalne kamery korpusowe i terminale przemysłowe | Kompaktowa elektronika użytkowa i przenośna |
Producentom opracowującym profesjonalne urządzenia do rejestracji dowodów ceramiczna antena GNSS może stanowić użyteczną kombinację wydajności RF, odporności na warunki środowiskowe i stabilności strukturalnej.
Kluczowe dane techniczne
Oceniając antenę GPS do kamery umieszczonej na ciele, inżynierowie powinni zapoznać się z pełną specyfikacją RF i mechaniczną, a nie skupiać się wyłącznie na zgodności częstotliwości nominalnej.
| Parametr | Specyfikacja Qianmu |
|---|---|
| Typ produktu | Ceramiczna antena do montażu powierzchniowego GNSS |
| Pasma operacyjne | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polaryzacja | Polaryzacja kołowa prawoskrętna (RHCP) |
| Impedancja charakterystyczna | 50 Ω |
| VSWR | ≤1,8 |
| Szczytowy zysk | 3,0–3,8 dBi |
| Temperatura pracy | -40°C do +75°C |
| Temperatura przechowywania | -45°C do +80°C |
| Instalacja | Umieszczenie SMT, lutowanie przelotowe lub niestandardowe złącza |
Specyfikacje te stanowią użyteczny punkt wyjścia dla inżynierów RF. Jednakże ostateczną wydajność anteny należy zawsze weryfikować po zintegrowaniu z całą obudową aparatu, ponieważ materiały obudowy, rozmieszczenie baterii, układ PCB, poprowadzenie kabli i pobliskie moduły bezprzewodowe mogą znacząco wpływać na rzeczywistą wydajność RF.
Jak należy zainstalować antenę GPS?
Nawet antena o wysokiej wydajności może nie działać prawidłowo, jeśli zostanie zainstalowana nieprawidłowo. Dlatego też niezbędna jest prawidłowa integracja mechaniczna i RF.
Wybierz odpowiednią pozycję montażową
Ceramiczny obszar promieniowania nie powinien być bezpośrednio zakryty metalowymi obudowami, bateriami lub metalowymi wspornikami. Generalnie preferowany jest obszar niemetalowy w kierunku górnej części aparatu korpusowego. Qianmu zaleca zachowanie co najmniej 15 mm odległości od anten 4G/5G i Wi-Fi, jeśli pozwala na to konstrukcja produktu.
Postępuj zgodnie z prawidłowymi procedurami lutowania
W przypadku anten typu pin, połączenia lutowane powinny być kompletne i bezpieczne. W przypadku produktów SMT antena powinna być prawidłowo ustawiona i zamontowana zgodnie z zalecanym procesem PCB. Należy unikać nadmiernego nacisku mechanicznego, ponieważ niewłaściwe obchodzenie się z elementami ceramicznymi może spowodować uszkodzenie.
Prowadzenie kabli sterujących i linii zasilających
Kable antenowe należy poprowadzić ostrożnie, aby uniknąć niepotrzebnego sprzężenia z liniami energetycznymi i obwodami wysokoprądowymi. W stosownych przypadkach można również zastosować materiały izolacyjne w celu odizolowania anteny od źródeł silnych zakłóceń elektrycznych.
Przetestuj kompletne urządzenie
Testowanie podzespołów laboratoryjnych jest ważne, ale nie powinno zastępować weryfikacji całej maszyny. Po montażu producenci powinni ocenić pozyskiwanie satelitów podczas zimnego i gorącego startu, dokładność pozycjonowania, liczbę satelitów i ciągłość trajektorii w realistycznych warunkach zewnętrznych.
W jakich zastosowaniach można wykorzystać antenę GPS Body Cam?
Profesjonalna antena GNSS może obsługiwać szeroką gamę mobilnych urządzeń rejestrujących i pozycjonujących, w tym:
- Kamery organów ścigania 4G/5G
- Terminale rejestrujące policję i służby drogowe
- Kamery miejskie i zarząd dróg
- Sprzęt dowodowy audiowizualny straży pożarnej
- Zaciski rejestrujące w wykonaniu przeciwwybuchowym i iskrobezpiecznym
- Sprzęt do inspekcji górniczej i petrochemicznej
- Urządzenia do kontroli zasilania i patrolowania kolei
- Terminale inspekcyjne na zewnątrz i do pracy w terenie
- Zorientowane na eksport, wielopasmowe aparaty noszone na ciele
Połączenie odbioru GNSS, kompaktowej integracji i odporności na warunki środowiskowe sprawia, że ta technologia anten jest szczególnie przydatna w przypadku profesjonalnego sprzętu, który musi pracować w sposób ciągły poza kontrolowanymi środowiskami wewnętrznymi.
Często zadawane pytania
1. Jakie systemy satelitarne obsługuje antena GPS Body Cam?
Antena została zaprojektowana z myślą o częstotliwościach GPS L1 i BeiDou B1 i obsługuje wielosystemowe aplikacje GNSS, w tym GPS, BeiDou, GLONASS i Galileo.
2. Dlaczego RHCP jest ważny dla odbioru GNSS?
RHCP, czyli polaryzacja kołowa prawoskrętna, odpowiada charakterystyce polaryzacji typowych sygnałów satelitarnych GNSS. Może pomóc poprawić spójność odbioru i zmniejszyć wpływ niektórych odbitych lub niewłaściwie spolaryzowanych sygnałów.
3. Czy antena może pracować w ekstremalnych temperaturach?
Określony zakres temperatur pracy wynosi od -40°C do +75°C, dzięki czemu antena nadaje się do wielu wymagających zastosowań zewnętrznych i przemysłowych.
4. Czy antenę można dostosować do nowego projektu aparatu korpusowego?
Tak. Jako oryginalny producent, Qianmu może wspierać rozwój anten dostosowanych do indywidualnych potrzeb, zgodnie ze strukturą urządzenia, częstotliwością roboczą, wymaganiami instalacyjnymi, konfiguracją złączy i docelowymi parametrami wydajności RF.
5. Jaki odstęp należy zachować od anten 4G/5G i Wi-Fi?
Jeśli pozwala na to struktura produktu, zaleca się zachowanie minimalnej odległości 15 mm. Ostateczną odległość należy potwierdzić za pomocą testów RF, ponieważ geometria obudowy i wewnętrzna elektronika mogą zmienić optymalną pozycję anteny.
6. Czy po instalacji anteny konieczne są testy zewnętrzne?
Tak. Zdecydowanie zaleca się przetestowanie całego urządzenia na zewnątrz. Inżynierowie powinni sprawdzić odbiór satelitów, dokładność pozycjonowania, zimne i gorące starty oraz ciągłość trajektorii po zintegrowaniu anteny z ostateczną obudową.
Wniosek
Niezawodna antena GNSS to kluczowy element profesjonalnej kamery do noszenia na ciele, ponieważ wydajność pozycjonowania wpływa na dokładność lokalizacji, identyfikowalność dowodów i niezawodność działania. Konstrukcja ceramiczna, polaryzacja RHCP, kompatybilność z wieloma systemami GNSS, kontrola zakłóceń i działanie w szerokim zakresie temperatur mogą zapewnić mocniejszą podstawę dla wymagających zastosowań w kamerach osobistych.
Qianmu łączy badania i rozwój anten, produkcję, testowanie częstotliwości radiowych i produkcję zindywidualizowaną, aby wspierać producentów kamer korpusowych i integratorów systemów. W przypadku projektów wymagających niestandardowych pasm częstotliwości, wymiarów, złączy, konstrukcji instalacyjnych lub optymalizacji częstotliwości radiowych, zapoznaj się z rozwiązaniem Body Cam GPS Antenna iskontaktuj się z namiw celu konsultacji technicznych, próbek i spersonalizowanego rozwoju anten.
