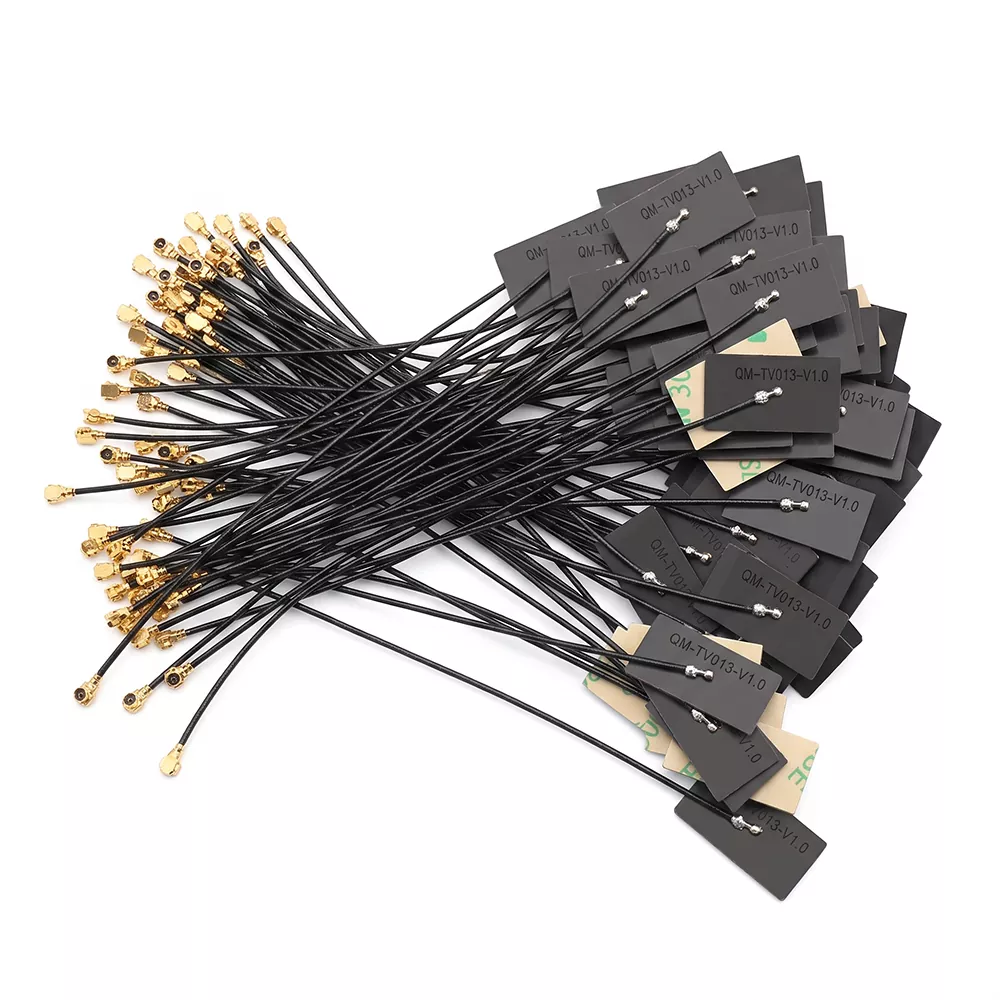

Antena Wi-Fi w cyfrowej ramce na zdjęcia

Co to jest antena WiFi w cyfrowej ramce do zdjęć

Antena Wi-Fi do cyfrowej ramki na zdjęcia to wyspecjalizowana antena nadawczo-odbiorcza RF zaprojektowana specjalnie dla inteligentnych ramek do zdjęć w chmurze, komercyjnych ramek reklamowych i domowych elektronicznych ramek do zdjęć. Została specjalnie zaprojektowana, aby dostosować się do wewnętrznej struktury ramek do zdjęć, zminimalizować zakłócenia elektromagnetyczne i spełnić wymagania dotyczące niskiego zużycia energii, co odróżnia ją od standardowych uniwersalnych anten WiFi.

Po instalacji standardowe anteny można łatwo osłonić ekranami, bateriami i płytami głównymi, co prowadzi do niskiej jakości sygnału, częstych rozłączeń i opóźnień podczas zdalnej transmisji obrazu. Został zoptymalizowany poprzez symulację elektromagnetyczną i zaprojektowany specjalnie tak, aby pasował do kompaktowej przestrzeni wewnętrznej ramek o przekątnej 7–15,6 cala, zapewniając stabilną łączność z chmurą i płynny zdalny transfer obrazów.

Shenzhen Qianmu Communication Technology Co., Ltd., jako oryginalny chiński producent i producent, niezależnie bada, opracowuje i produkuje anteny Wi-Fi w cyfrowej ramce do zdjęć. Wspieramy zamówienia zagraniczne, produkcję OEM i niestandardowy rozwój, służąc jako niezawodny dostawca dla klientów na całym świecie.

Zasada działania produktu

Podstawową zasadą działania anteny WiFi cyfrowej ramki na zdjęcia jest dwukierunkowa konwersja i transmisja sygnałów elektrycznych na fale elektromagnetyczne. Opierając się na dwuzakresowej technologii transmisji RF 2.4G/5G, umożliwia stabilną i wydajną bezprzewodową wymianę danych pomiędzy cyfrową ramką na zdjęcia, routerem, aplikacją mobilną i serwerem w chmurze w całym procesie.

1. Proces transmisji sygnału: Płyta główna cyfrowej ramki na zdjęcia konwertuje lokalne obrazy, filmy i treść tekstową na sygnały elektryczne, które następnie są przesyłane do anteny WiFi urządzenia. Antena przekształca te sygnały elektryczne w fale elektromagnetyczne o wysokiej częstotliwości, emitując je na zewnątrz do domowego lub komercyjnego routera Wi-Fi, kończąc w ten sposób przesyłanie danych z urządzenia i synchronizację z chmurą.

2. Proces odbioru sygnału: Obrazy i polecenia aktualizacji przesyłane z aplikacji mobilnej lub zaplecza chmury są konwertowane przez router na sygnały fal elektromagnetycznych, które następnie są przesyłane na zewnątrz. Antena Wi-Fi cyfrowej ramki na zdjęcia precyzyjnie przechwytuje te sygnały bezprzewodowe, przekształcając fale elektromagnetyczne z powrotem w sygnały elektryczne. Sygnały te są następnie wysyłane do modułu Wi-Fi urządzenia, umożliwiając pobieranie treści, zdalne aktualizacje i sterowanie urządzeniem przez sieć.

Kompatybilny zakres urządzeń

Antena Wi-Fi tej cyfrowej ramki na zdjęcia jest kompatybilna z 99% inteligentnych cyfrowych ramek na zdjęcia dostępnych na rynku i obejmuje wszystkie kategorie, w tym zastosowania domowe, komercyjne, upominkowe i inżynieryjne. Oferuje doskonałą kompatybilność i może być instalowany bezpośrednio, bez konieczności jakichkolwiek dodatkowych modyfikacji formy.

• Pełnowymiarowe cyfrowe ramki na zdjęcia o przekątnej 7, 8, 10,1, 12 i 15,6 cala

• Cyfrowa ramka na zdjęcia z ekranem dotykowym, która obsługuje zdalne przesyłanie zdjęć za pośrednictwem aplikacji mobilnej, synchronizację z chmurą i zaplanowane aktualizacje

• Komercyjne inteligentne ramki ekspozycyjne dla hoteli i pensjonatów, cyfrowe ramki do zdjęć reklamowych w lobby, ekrany wyświetlające kulturę korporacyjną

• Najlepiej sprzedający się prezent w transgranicznym handlu elektronicznym: cyfrowa ramka na zdjęcia, przenośna bezprzewodowa cyfrowa ramka na zdjęcia z baterią

• Wbudowany moduł płyty głównej cyfrowej ramki do zdjęć oparty na rozwiązaniach Rockchip, Allwinner i ESP32

Jako profesjonalny producent możemy dostosować anteny WiFi do dedykowanych cyfrowych ramek do zdjęć w oparciu o rysunki konstrukcyjne sprzętu klienta, przestrzeń montażową i wymagania interfejsu, zapewniając kompatybilność z niestandardowymi urządzeniami o specjalnych wymiarach i unikalnych konfiguracjach montażowych.

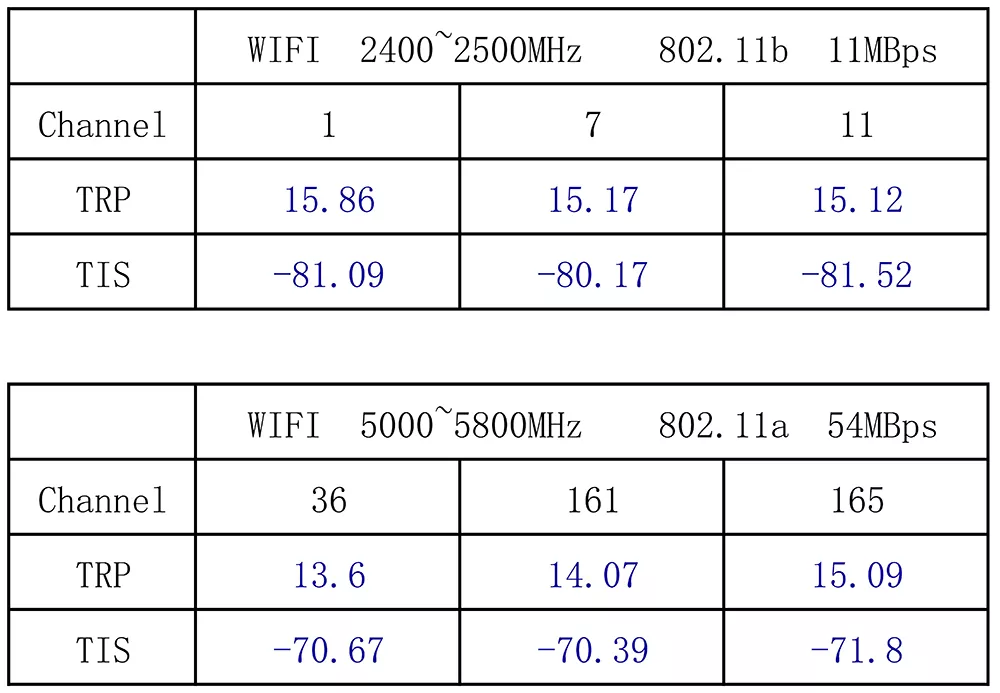

Szczegółowe dane techniczne

Porównanie produktów z konkurencją

Przewodnik instalacji i użytkowania

Ta cyfrowa antena WiFi w ramce na zdjęcia jest łatwa w montażu, nie wymaga profesjonalnych narzędzi, nadaje się zarówno do montażu w produkcji masowej, jak i wymiany posprzedażnej. Cały proces zajmuje tylko trzy proste kroki i pasuje do wszystkich modeli:

1. Przygotowanie do instalacji: Wyłącz zasilanie cyfrowej ramki na zdjęcia, zdejmij tylną pokrywę urządzenia, usuń kurz i zanieczyszczenia z wewnętrznego obszaru instalacji, upewnij się, że w strefie instalacji nie ma metalowych przeszkód lub zaciśniętych przewodów oraz zarezerwuj odpowiednią ilość miejsca na okablowanie anteny.

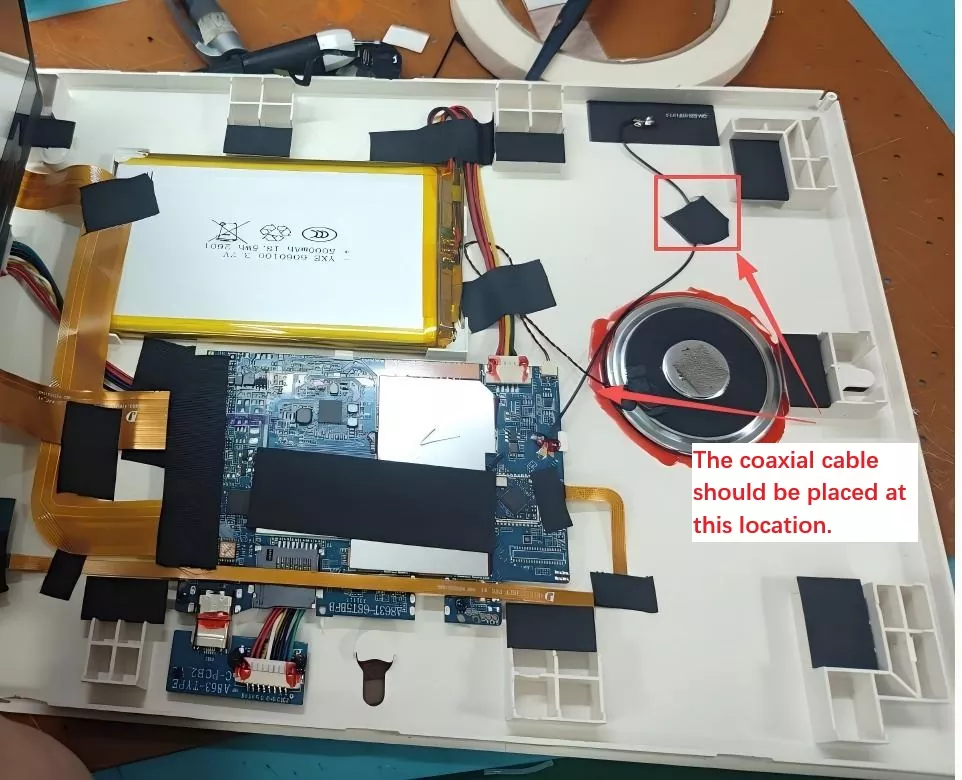

2. Przymocuj korpus anteny: zdejmij warstwę kleju z elastycznej anteny FPC i przymocuj ją płasko do pustego obszaru na wewnętrznej ścianie ramy, unikając źródeł zakłóceń, takich jak ekran, bateria i chipy płyty głównej. W przypadku zewnętrznej samoprzylepnej anteny prętowej zamocuj ją bezpośrednio w wyznaczonym miejscu interfejsu na obudowie urządzenia, aby zapewnić pewne i pewne dopasowanie bez poluzowania.

3. Podłączanie interfejsu i debugowanie: Dokładnie włóż interfejs anteny do portu modułu WiFi urządzenia, bezpiecznie zatrzaśnij go na miejscu, uporządkuj kable, aby uniknąć kompresji, zginania lub splątania, a następnie zamknij tylną pokrywę, włącz urządzenie i przetestuj łączność sieciową oraz funkcje zdalnej transmisji obrazu. Instalacja jest zakończona po potwierdzeniu stabilnego sygnału.

Wskazówka dotycząca instalacji: W przypadku montażu seryjnego należy postępować zgodnie ze standardowymi rysunkami instalacyjnymi dostarczonymi przez naszą fabrykę, aby zapewnić maksymalną spójność sygnału we wszystkich jednostkach. Jeśli potrzebujesz niestandardowych rysunków montażowych, skontaktuj się z producentem, aby otrzymać je bezpłatnie.

Przewodnik wyboru produktu

Wielu klientów dokonujących zakupów często popełnia błędy przy wyborze modeli, co prowadzi do awarii sygnału urządzeń wsadowych i wzrostu obsługi posprzedażnej. Wybierając anteny WiFi do cyfrowych ramek na zdjęcia, należy kierować się następującymi kluczowymi kryteriami, aby zapewnić trafny wybór:

1. Nadaj priorytet modelom specyficznym dla sceny i unikaj ogólnych opcji wypełniających. Antenom generycznym brakuje optymalizacji pod kątem środowisk z ramkami do zdjęć; chociaż mogą wydawać się opłacalne, w rzeczywistości mają bardzo wysoki wskaźnik awaryjności w produkcji masowej. Zawsze wybieraj dedykowane anteny zaprojektowane specjalnie dla cyfrowych ramek do zdjęć, zoptymalizowane pod kątem zamkniętych, odpornych na zakłócenia środowisk.

2. Zweryfikuj kluczowe parametry i dopasuj rozwiązanie urządzenia. Wybierz odpowiedni model w oparciu o standard Wi-Fi urządzenia (Wi-Fi 4/Wi-Fi 5/Wi-Fi 6), miejsce instalacji, typ interfejsu i długość kabla. Niedopasowane parametry będą bezpośrednio skutkować słabą jakością sygnału lub brakiem możliwości połączenia z siecią.

3. Priorytetowo traktuj bezpośrednie zaopatrzenie fabryczne i unikaj pośredników. Bezpośrednie fabryki oferują dostosowywanie specyfikacji, badania próbek, raporty certyfikacyjne i wsparcie posprzedażne, podczas gdy pośrednicy nie mogą zapewnić pomocy technicznej, nie mają kontroli jakości i często skutkują znacznymi różnicami między partiami.

4. Przetestuj próbki przed zakupem hurtowym: Przed produkcją na pełną skalę przeprowadź testy na miejscu, aby zweryfikować stabilność sygnału w przypadku sieci na duże odległości, łączności z wieloma urządzeniami i wydłużonych okresów czuwania. Zamówienia zbiorcze składaj wyłącznie po potwierdzeniu, że wszystkie parametry są prawidłowe, unikając w ten sposób ryzyka związanego z produkcją masową.

Często zadawane pytania

P1: Czy ta cyfrowa ramka na zdjęcia z anteną WiFi obsługuje niestandardowe wymiary i interfejsy?

Odp.: tak, wspieramy personalizację. Jako producent możemy dostosować długość kabla, wymiary anteny, parametry wzmocnienia i typy złączy zgodnie ze strukturą sprzętu klienta, wymaganiami interfejsu i przestrzenią instalacyjną, a także zapewnić bezpłatne testowanie próbek.

P2: Czy produkt może być eksportowany i czy posiada odpowiednie certyfikaty?

Odp.: Wszystkie produkty posiadają certyfikaty RoHS i REACH, spełniając światowe standardy eksportowe. Możemy pomóc klientom w uzyskaniu certyfikatów CE, FCC i innych, dzięki czemu nadają się do transgranicznego handlu elektronicznego i ofert zagranicznych supermarketów.

P3: Jak dużą poprawę oferuje ona w rzeczywistym użytkowaniu w porównaniu ze zwykłą anteną Wi-Fi?

Odp.: Stabilność sygnału poprawiła się o ponad 40%, prawdopodobieństwo rozłączenia zmniejszone o 90%, znacznie poprawiając komfort użytkowania w scenariuszach sieciowych na duże odległości i z wieloma urządzeniami, całkowicie rozwiązując problemy, takie jak opóźnienia i problemy w trybie offline podczas zdalnego przesyłania obrazów do cyfrowych ramek do zdjęć.
