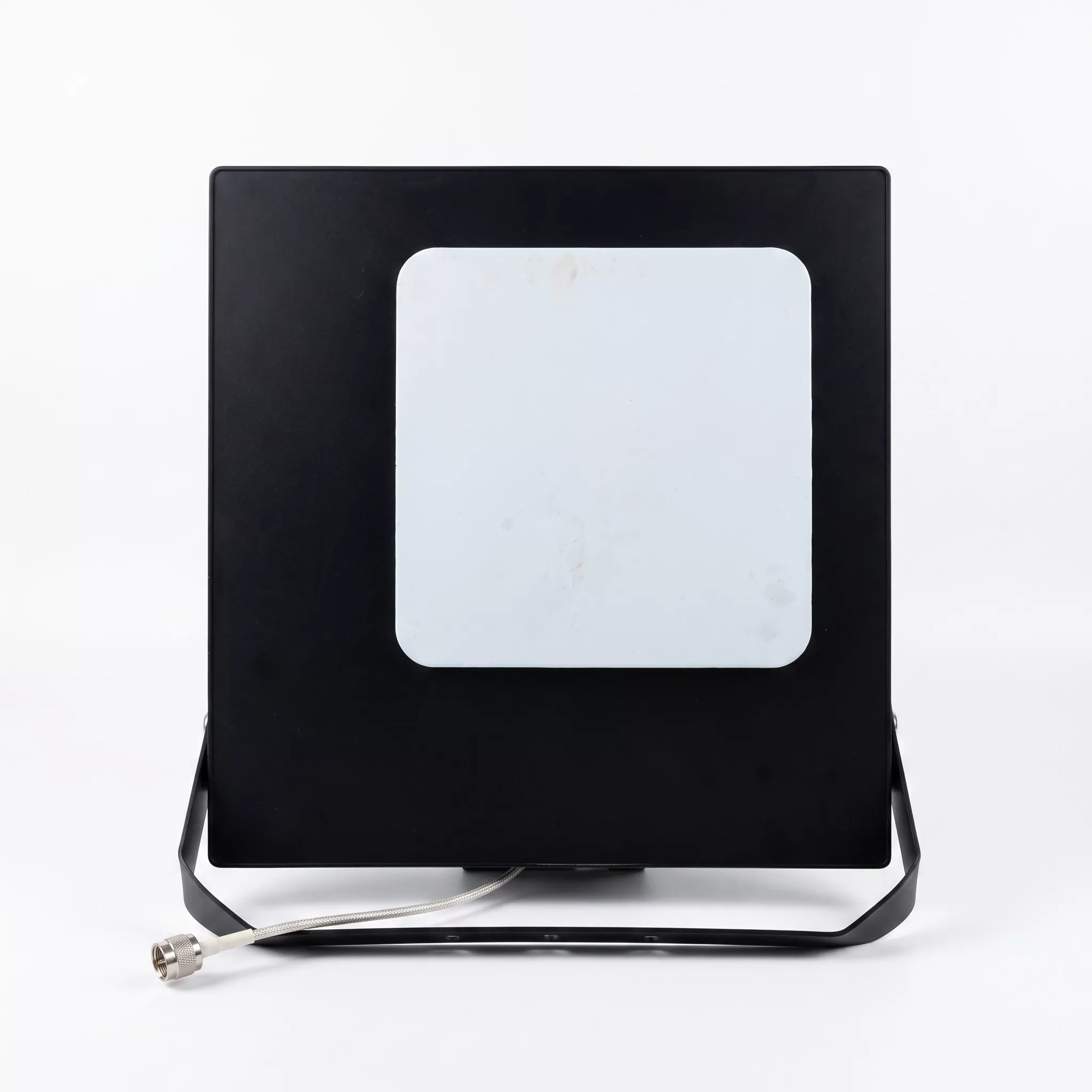

Antena reflektorowa

Antena punktowa, znana również jako dekoracyjna antena punktowa lub zakamuflowana antena stacji bazowej typu reflektor, jest zewnętrzną kierunkową anteną komunikacyjną. Jego obudowa precyzyjnie naśladuje konstrukcję reflektorów oświetlenia zewnętrznego, integrując jednostki promieniowania RF 4G/5G wewnątrz korpusu lampy, aby połączyć transmisję i odbiór sygnału z poprawą krajobrazu miejskiego. Eliminuje potrzebę stosowania dodatkowych wież sygnalizacyjnych i może być instalowany na dachach, fasadach budynków lub platformach, zasadniczo rozwiązując typowe problemy, takie jak natrętność wizualna i ograniczenia dostępu do budynków związane z tradycyjnymi antenami. Ta antena firmy Qianmu Communications to szerokopasmowa, dwupolaryzacyjna antena kierunkowa stacji bazowej, służąca jako główny komponent RF, specjalnie zaprojektowana do wspólnych projektów o głębokim zasięgu wewnątrz i na zewnątrz. W odróżnieniu od prostych imitacji dostępnych na rynku, nasza antena charakteryzuje się zoptymalizowaną izolacją elektromagnetyczną w obrębie struktury wnęki, dzięki czemu obudowa lampy nie zakłóca promieniowania RF. Zapewnia zarówno doskonałą estetykę kamuflażu, jak i wysoką wydajność RF, dzięki czemu nadaje się do projektów modernizacji infrastruktury komunikacyjnej na całym świecie.

Zasada działania

1. Podstawowe zasady transmisji i odbioru sygnału

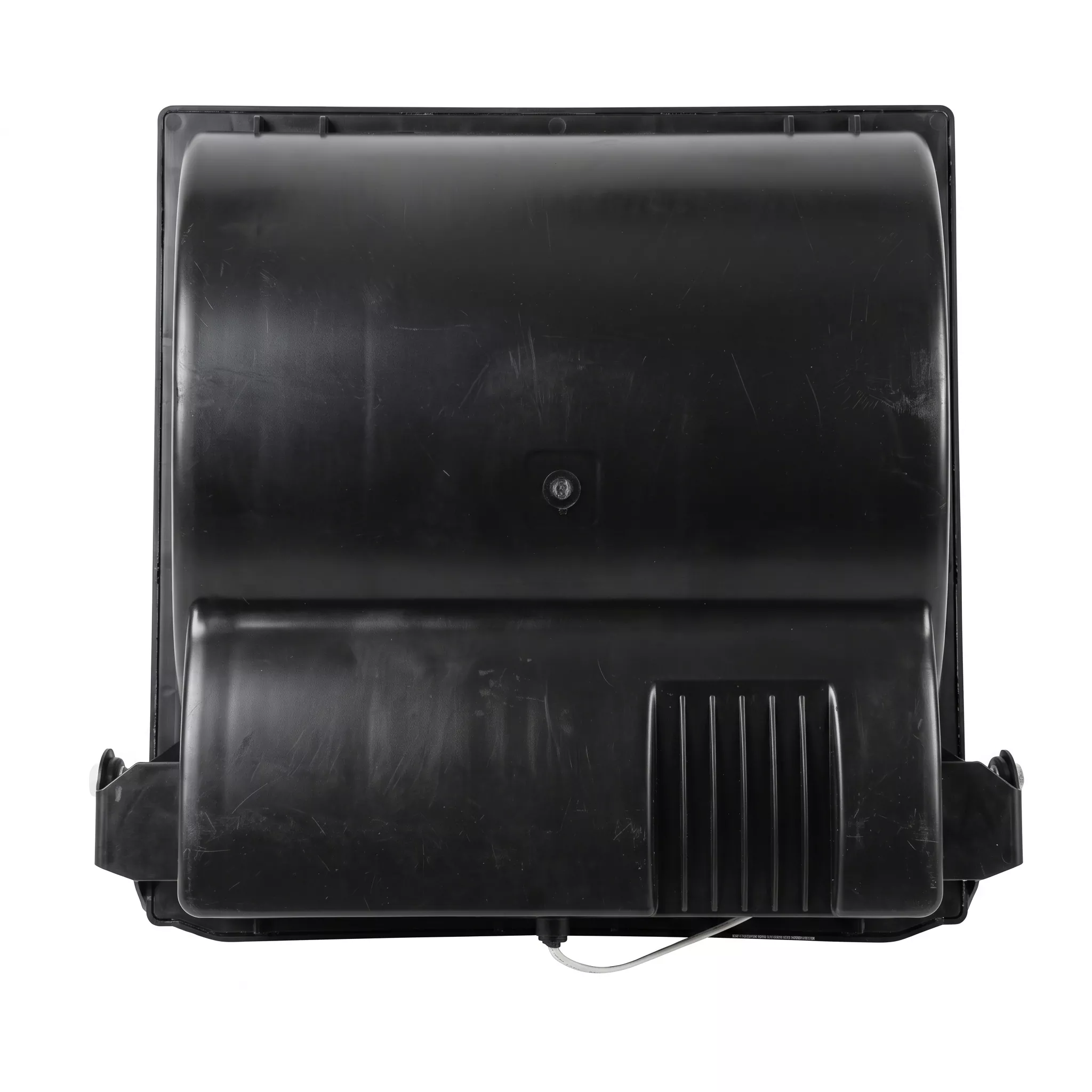

Cała antena reflektora składa się z czterech głównych elementów: modułu promieniowania RF, metalowego odblaskowego panelu tylnego, wodoodpornej obudowy kamuflażowej i podwójnych złączy typu N.

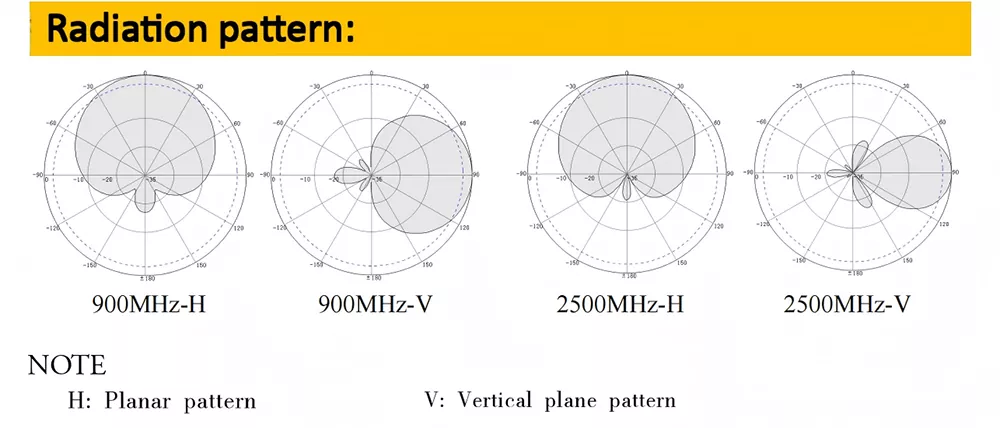

①Transmisja sygnału: Urządzenie RRU wysyła sygnały elektryczne o częstotliwości radiowej, które są przesyłane za pośrednictwem dwóch złączy N-K do wewnętrznych aluminiowych elementów promieniujących w antenie. Sygnały te są przekształcane w fale elektromagnetyczne w zakresie 698-3600 MHz przez wnęki rezonansowe, a następnie emitowane na zewnątrz przez poziomą wiązkę kierunkową pod kątem 65°, dokładnie pokrywającą podłogi docelowego budynku.

②Odbiór sygnału: Fale elektromagnetyczne emitowane przez telefony komórkowe i urządzenia IoT w budynku są przechwytywane dookólnie przez antenę. Odbłyśnik zbiera i filtruje sygnały zakłócające, przekształcając fale elektromagnetyczne w sygnały elektryczne, które są przesyłane z powrotem do sprzętu stacji bazowej, zapewniając w ten sposób komunikację dwukierunkową.

2. Powłoka kamuflażowa ze zoptymalizowanym rdzeniem zapewniającym brak tłumienia sygnału

Większość tanich anten wykorzystuje standardowe obudowy z tworzywa sztucznego, co powoduje utratę częstotliwości radiowej przekraczającą 15%, co prowadzi do słabych sygnałów i powolnych prędkości sieci na brzegach komórek. Fabryka Qianmu Communications niezależnie opracowała zmodyfikowaną przezroczystą obudowę falową UABS, a pomiary laboratoryjne wykazały utratę częstotliwości radiowej zaledwie 6,2%. W połączeniu z warstwową aluminiową matrycą radiacyjną pozwala uniknąć efektu ekranowania powodowanego przez metalowe wsporniki w konwencjonalnych obudowach, osiągając 30% wzrost prędkości sieci downlink w tych samych warunkach. Surowe dane pomiarowe z wektorowych analizatorów sieci są dostępne na żądanie.

Specyfikacje techniczne

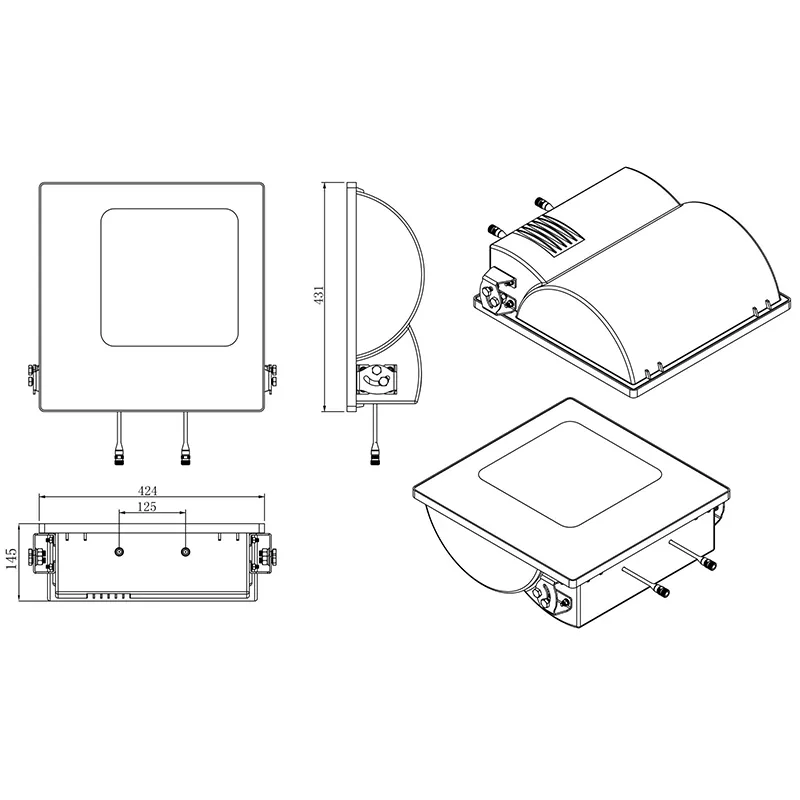

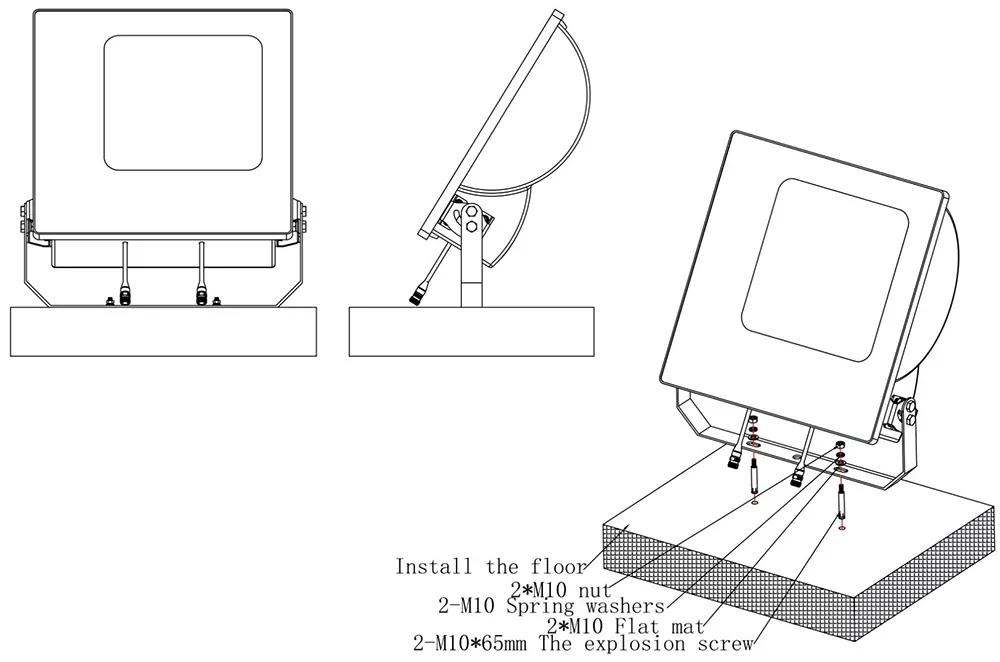

Mechaniczne parametry konstrukcyjne

Przewodnik zakupów i wyboru

1. Nadaj priorytet potwierdzeniu zasięgu pasma częstotliwości. W przypadku głównego nurtu chińskiego pasma 5G 3,5 GHz niezbędny jest wybór szerokopasmowych anten punktowych obsługujących pasmo 1710–3600 MHz. Starsze anteny o maksymalnej częstotliwości 2700 MHz nie mogą obsługiwać obecnych sieci 5G i będą wymagać w późniejszym terminie całkowitej wymiany, co znacznie zwiększy koszty projektu.

2. Sprawdź rzeczywiste parametry RF i odrzuć wprowadzające w błąd specyfikacje. Przed zakupem wymagaj od dostawców dostarczenia zmierzonych krzywych wektorowych analizatorów sieci dla tego samego modelu, koncentrując się na weryfikacji trzech kluczowych wskaźników: wzmocnienia, VSWR i stosunku przód-tył. Tanie produkty dostępne na rynku często zawyżają zyski, co skutkuje zmniejszeniem rzeczywistego zasięgu o ponad 40%.

3. Nacisk na ochronę zewnętrzną i materiały: Na obszarach przybrzeżnych, gdzie często występują deszcze i tajfuny, należy stosować wibratory z odlewanego ciśnieniowo aluminium w połączeniu z obudowami UABS odpornymi na warunki atmosferyczne. Wibratory z cienkiej blachy żelaznej i zwykłe obudowy z tworzyw sztucznych ulegną korozji i wnikaniu wody po 1-2 latach, co z czasem spowoduje niezwykle wysokie koszty konserwacji.

4. Wybierz producentów posiadających wewnętrzne możliwości badawczo-rozwojowe i produkcyjne. Pośrednikom brakuje badań i rozwoju, kontroli jakości i nie mogą zapewniać dostosowywania, raportów z testów ani wsparcia technicznego po sprzedaży. Bezpośrednie połączenie z oryginalnymi producentami umożliwia zsynchronizowane dostawy materiałów pomocniczych, dostosowane parametry, szybką obsługę posprzedażną i stabilną dostawę w przypadku zamówień wielkoseryjnych.

Często zadawane pytania

P1: Jakie pasma częstotliwości komunikacyjnych w pełni pokrywa ta antena punktowa? Czy obsługuje 5G?

Odp.: Antena działa w pasmach częstotliwości 698–960 MHz i 1710–3600 MHz, w pełni kompatybilna ze wszystkimi pasmami 2G GSM, 3G UMTS i 4G LTE. Obsługuje główne krajowe pasma 5G NR N41/N78, a także główne pasma 5G w krajach zamorskich. Pojedyncze wdrożenie umożliwia współpracę w zakresie zasięgu 4G+5G bez konieczności etapowej wymiany anteny.

P2: Czy obsługuje dostosowywanie OEM/ODM? Które parametry można modyfikować?

Odp.: Jako fabryka u źródła oferujemy pełnowymiarowe usługi dostosowywania: regulowane wzmocnienie anteny, szerokość wiązki, typ złącza (N/4,3-10), kolor obudowy i logo wykonane metodą sitodruku na korpusie. W przypadku specjalnych wąskopasmowych projektów zagranicznych nasz zespół badawczo-rozwojowy może ponownie dostroić oscylator RF.

P3: Czy firma wspiera audyty fabryczne na miejscu? Czy może dostarczyć dokumenty kwalifikacyjne?

Odp.: Shenzhen Qianmu Communication Technology Co., Ltd. oferuje zwiedzającym zwiedzanie fabryki po wcześniejszym umówieniu się z jednodniowym wyprzedzeniem, co umożliwia dostęp do zakładu produkcyjnego, linii produkcyjnych i laboratorium RF. Pełne certyfikaty ISO, CE, FCC i RoHS, wraz z raportami z testów stron trzecich, są dostępne bezpłatnie w formacie elektronicznym; Do celów licytacji można udostępnić oryginalne drukowane kopie z urzędowymi pieczęciami.
