Antena 2G/3G/4G LTE

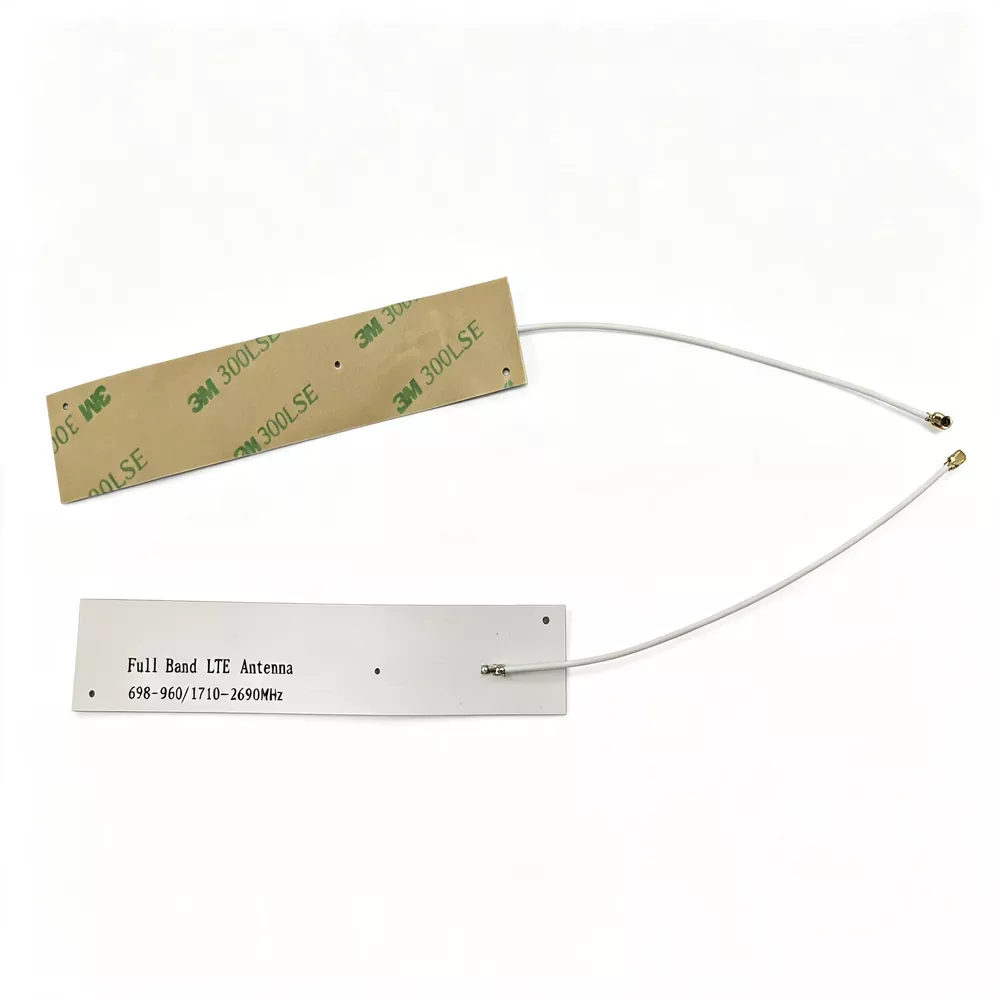

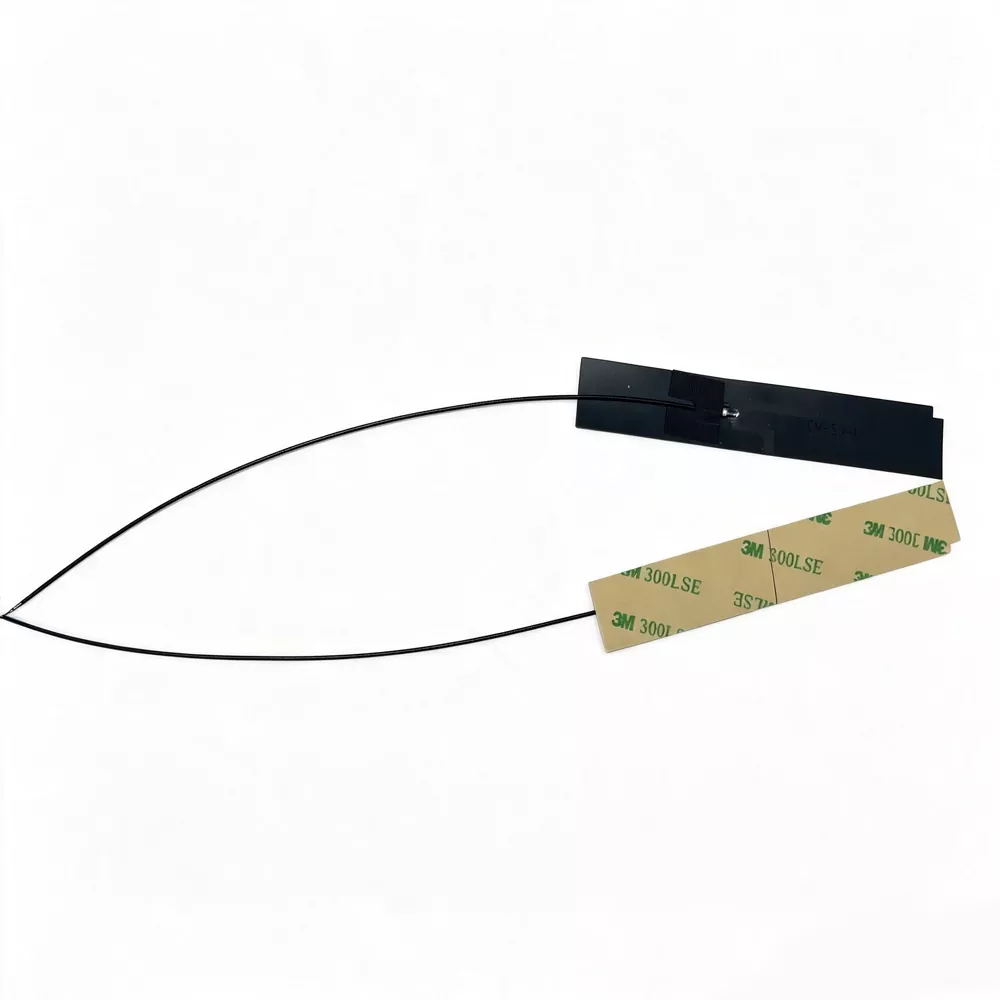

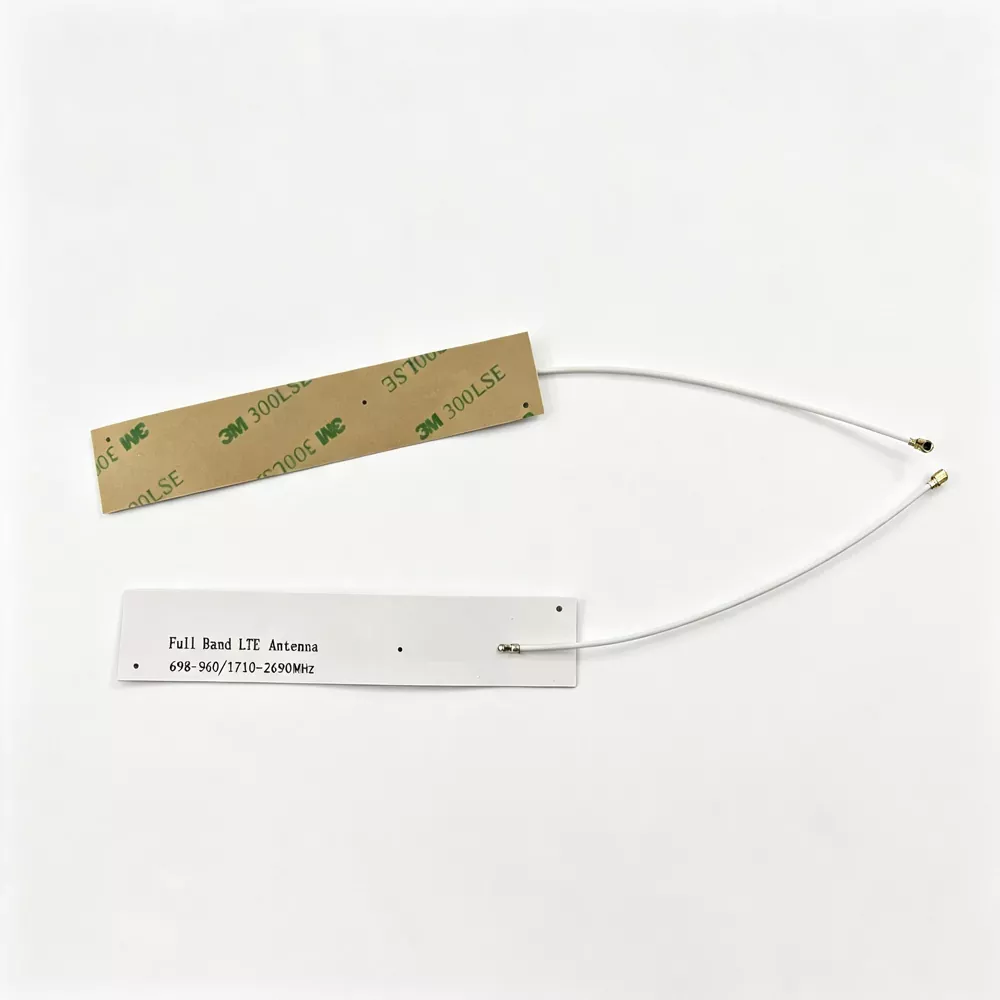

Antena 2G/3G/4G LTE to lekka, elastyczna i podatna na zginanie, wbudowana, pełnopasmowa antena do komunikacji komórkowej. W przeciwieństwie do zwykłej anteny do montażu powierzchniowego, w tym produkcie zastosowano elastyczną płytkę drukowaną FPC + proces bezpośredniego lutowania koncentrycznego. Antena jest lekka, cienka, miękka i swobodnie mieści się w zakrzywionej powierzchni i wąskiej szczelinie wewnątrz urządzenia. Obsługuje wielosieciową transmisję i odbiór sygnału 2G GSM, 3G WCDMA i 4G LTE. Jest to obecnie preferowany typ wbudowanej anteny komunikacyjnej dla małych inteligentnych urządzeń iot, szeroko rozwiązujący problemy branżowe, takie jak mała wbudowana przestrzeń, słaby sygnał, niestabilny kontakt i słaba odporność urządzenia na wibracje.

Zasada działania

Ta spawana antena koncentryczna FPC 2G/3G/4G LTE działa w oparciu o zasadę częstotliwości radiowej elastycznego układu oscylatorów mikropaskowych i przesyła sygnały za pomocą koncentrycznych ekranowanych zasilaczy. Dzieli się na trzy części: warstwę promieniowania sygnałowego, warstwę podłoża izolacyjnego i ekranowaną warstwę transmisyjną. Logika działania jest stabilna i wydajna:

• Zasada promieniowania RF: powierzchnia płytki FPC precyzyjnie trawi linie wielopasmowego oscylatora, precyzyjnie dopasowuje punkty rezonansowe pełnego pasma 2G/3G/4G, nie ma martwych stref pasma, zmierzony współczynnik fali stojącej w pełnym paśmie jest stabilny ≤1,5, utrata odbicia sygnału jest wyjątkowo niska.

• Zalety przekładni spawanej: Przewód współosiowy i płytka oscylatora FPC są uformowane w jedną całość poprzez lutowanie cyną w wysokiej temperaturze. W porównaniu ze zwykłą konstrukcją nitowaną i zaciskaną, zmierzone właściwości sejsmiczne są lepsze o 85%, a w długotrwałym środowisku wibracyjnym występuje zerowe zrzucanie styków i zerowe rozłączanie sygnału.

• Ekranujący mechanizm przeciwzakłóceniowy: Dwuwarstwowa struktura ekranująca linii koncentrycznej RG1.13 skutecznie izoluje szum elektromagnetyczny z procesora, zasilacza i chipa płyty głównej urządzenia. Zmierzona w wewnętrznym środowisku zakłóceń urządzenia, czułość odbioru sygnału wzrosła o 3-5 dB.

• Charakterystyka promieniowania dookólnego: Planarna dookólna konstrukcja transmisji i odbioru pozwala utrzymać stabilną moc wyjściową sygnału w scenariuszach, w których zamknięta obudowa i metalowa obudowa urządzenia są zablokowane, a wskaźnik powodzenia sieci zewnętrznej urządzeń iot wzrósł o 28%.

Przewodnik instalacji i użytkowania

Ta antena FPC jest wbudowaną instalacją, jest łatwa w obsłudze, nadaje się do montażu w produkcji masowej i nie wymaga profesjonalnego debugowania. Kroki są następujące:

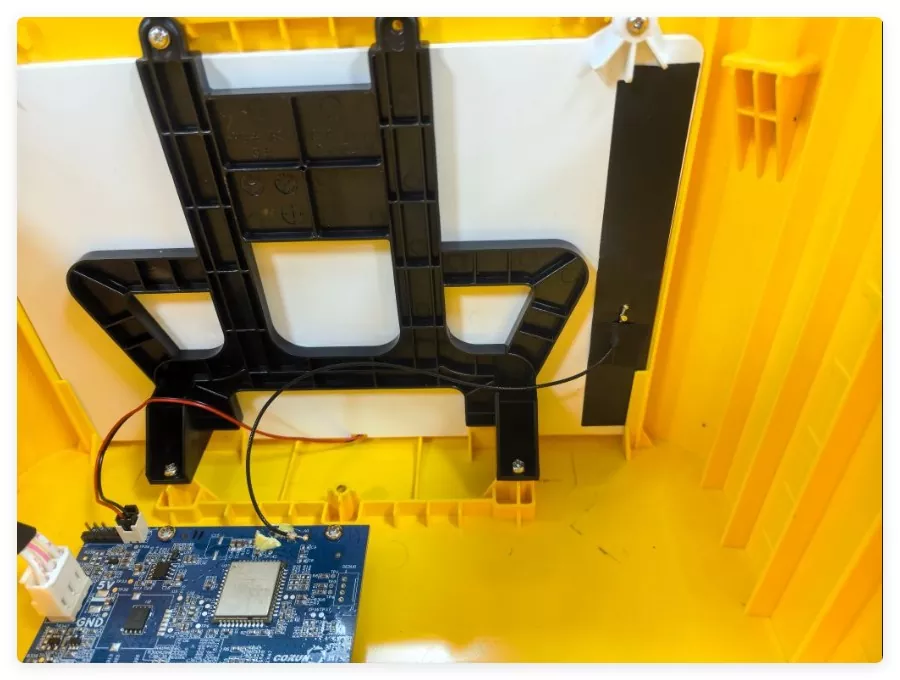

1. Wybór lokalizacji: Wybierz otwartą przestrzeń wewnątrz urządzenia, z dala od układu płyty głównej, zasilacza i metalowej obudowy, aby uniknąć blokowania sygnału i zakłóceń.

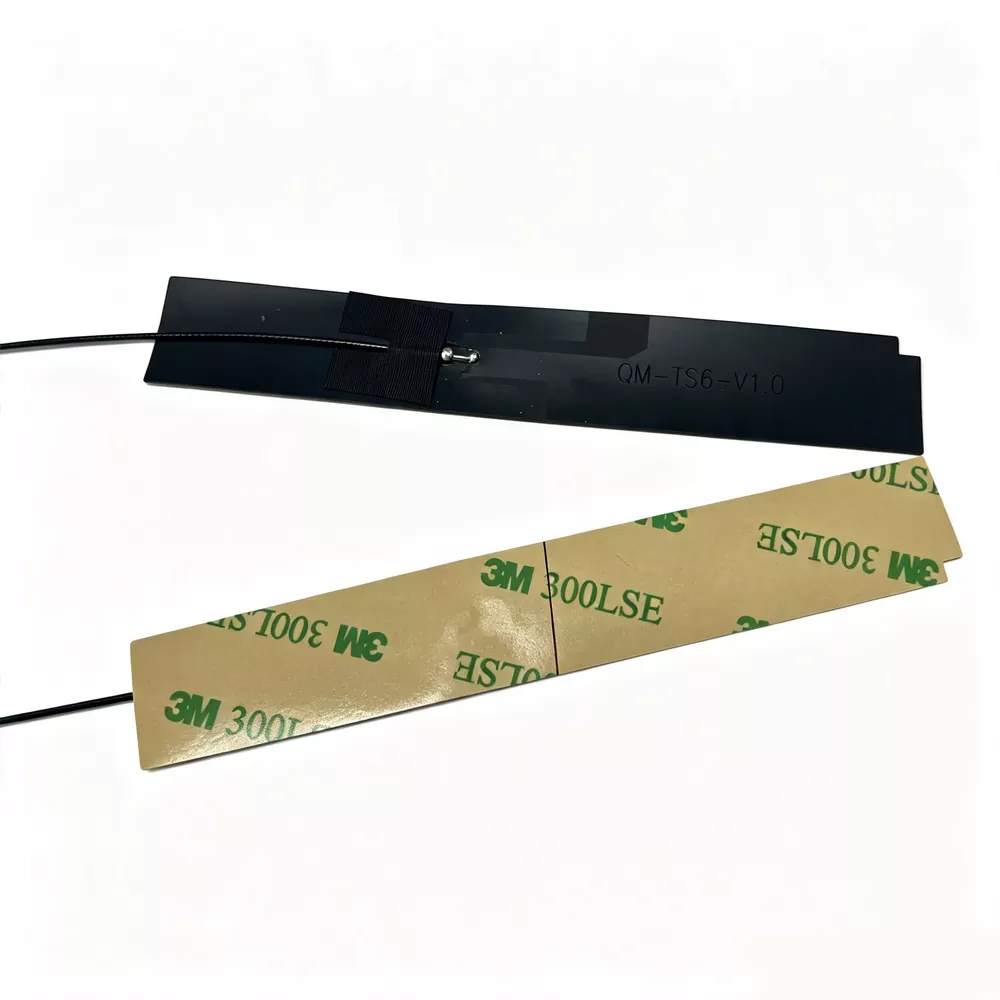

2. Dopasuj i zamocuj: Tył anteny jest pokryty klejem 3M o wysokiej wytrzymałości. Po oczyszczeniu wewnętrznej ścianki urządzenia z kurzu i oleju, dopasuj je płasko i mocno, a następnie wygnij w razie potrzeby, aby dopasować je do zakrzywionej powierzchni urządzenia.

3. Dokowanie interfejsu: Dokładnie podłącz interfejs IPEX/SMA z tyłu do gniazda antenowego modułu urządzenia i delikatnie przymocuj, aby uniknąć gwałtownego ciągnięcia przewodu.

4. Organizacja przewodów: Nadmiar przewodów należy starannie przechowywać, aby uniknąć ściskania, zginania lub martwych fałd, a także aby zapobiec uszkodzeniu warstwy ekranującej, które może mieć wpływ na sygnał.

5. Test włączania: Po zakończeniu montażu włącz zasilanie i podłącz do sieci, aby sprawdzić, czy wszystkie sygnały sieciowe 2G/3G/4G odbierają normalnie, a następnie możliwa będzie masowa produkcja.

Często zadawane pytania

P1: Czy tę spawaną antenę koncentryczną FPC 2G/3G/4G LTE można zgiąć w celu użycia?

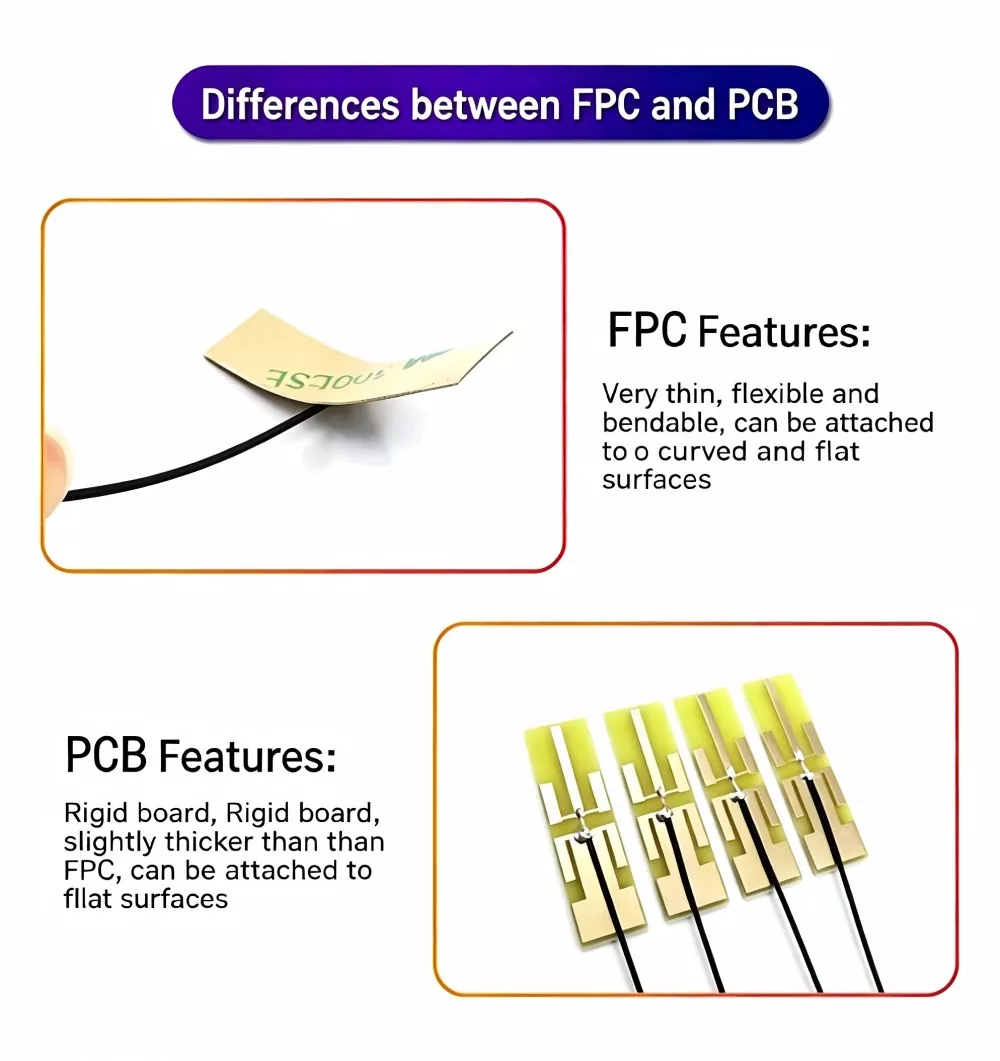

A1: Tak. Produkt wykonany jest z elastycznego materiału bazowego FPC, który można swobodnie wyginać i dopasowywać do zakrzywionych powierzchni. Pasuje do małej wbudowanej przestrzeni urządzenia i nie pęka ani nie wpływa na jakość sygnału po normalnym zgięciu.

P2: Czy obsługujecie niestandardowe długości kabli i typy interfejsów?

A2: W pełni obsługiwane. Jako fabryka źródłowa obsługiwane są konfigurowalne długości linii w zakresie od 10 cm do 50 cm, wymienne interfejsy, takie jak SMA, BNC, IPEX, LOGO sitodruk i precyzyjne dostrajanie rozmiaru.

P3: Jakie są zalety procesu lutowania w porównaniu ze zwykłą wklejaną anteną?

A3: Spawanie liniowe koncentryczne w jednym kawałku, bez luźnej szczeliny, większa odporność na wstrząsy, wytrzymałość na rozciąganie, działanie zapobiegające starzeniu, całkowicie rozwiązuje problemy wibracji sprzętu, migotania sygnału i słabego kontaktu w środowisku o wysokiej temperaturze, bardziej odpowiednie dla trudnych scenariuszy przemysłowych i pojazdów.
