Jak wbudowana antena radiowa FM może poprawić odbiór sygnału w kompaktowych urządzeniach elektronicznych

QianmurozwijaWbudowana antena radiowa FMdla kompaktowych produktów obsługujących FM, które wymagają niezawodnego odbioru bez konieczności dodawania odsłoniętej anteny zewnętrznej. Zaprojektowany dla pasma transmisji FM 88–108 MHz, ten kompaktowy komponent RF łączy w sobie rdzeń ferrytowy, precyzyjnie nawiniętą cewkę miedzianą i elastyczne opcje połączeń dla samochodowych systemów audio, głośników Bluetooth, przenośnych radiotelefonów, inteligentnego sprzętu domowego i innych urządzeń elektronicznych.

Wbudowana antena FM to więcej niż oszczędzający miejsce zamiennik anteny teleskopowej. Struktura indukcji magnetycznej z rdzeniem ferrytowym, precyzyjne uzwojenie cewki, kompaktowa obudowa i konfigurowalna konstrukcja połączeń pozwalają producentom zintegrować odbiór FM z produktami, w których ważna jest przestrzeń instalacyjna i wygląd. W tym przewodniku wyjaśniono, jak działa wbudowana antena radiowa FM, jej parametry techniczne, odpowiednie zastosowania, uwagi dotyczące instalacji oraz kluczowe czynniki, które kupujący powinni wziąć pod uwagę przy zakupie anteny do projektów OEM lub ODM.

Spis treści

• Co to jest wbudowana antena radiowa FM?
• Jak działa wbudowana antena radiowa FM?
• Jakie są kluczowe funkcje?
• Gdzie można go zastosować?
• Jakie są specyfikacje techniczne?
• Jak należy zainstalować antenę?
• Jak kupujący powinni wybrać odpowiednią antenę?
• Jak wypada w porównaniu z innymi antenami FM?
• Często zadawane pytania
• Dlaczego warto rozważyć niestandardową antenę FM?

Co to jest wbudowana antena radiowa FM?

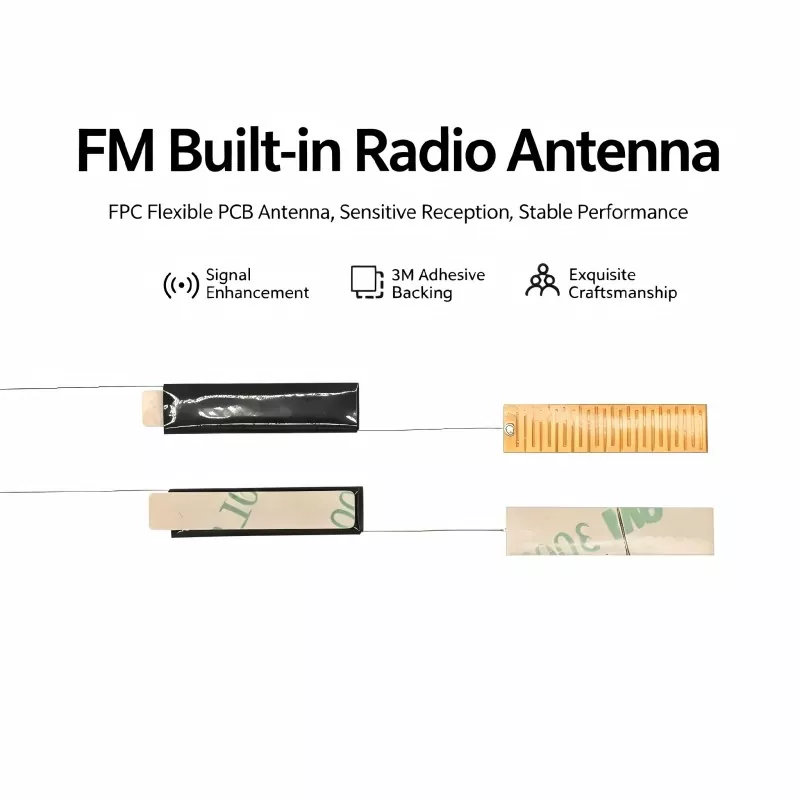

Wbudowana antena radiowa FM to wewnętrzny pasywny element odbiorczy RF, przeznaczony do odbioru sygnałów transmisji FM, pozostając wewnątrz urządzenia elektronicznego. W przeciwieństwie do konwencjonalnej anteny teleskopowej, która wystaje na zewnątrz obudowy, antenę wewnętrzną można ukryć w strukturze produktu, pomagając producentom zachować czysty wygląd przy jednoczesnym efektywnym wykorzystaniu ograniczonej przestrzeni wewnętrznej.

Typowa konstrukcja rdzenia ferrytowego składa się z rdzenia ferrytowego o wysokiej przepuszczalności, precyzyjnie nawiniętego emaliowanego drutu miedzianego, osłony izolacji i zacisków przyłączeniowych lub przewodów doprowadzających. Materiał ferrytowy koncentruje pole magnetyczne wokół cewki, a konstrukcja uzwojenia została zaprojektowana tak, aby wspierać odbiór w zamierzonym zakresie częstotliwości FM.

Dla producentów opracowujących kompaktową elektronikę użytkową taka struktura może uprościć integrację produktów. Antenę można ustawić zgodnie z układem PCB i konstrukcją obudowy, co nie wymaga specjalnego otworu na antenę zewnętrzną.

Więcej informacji na temat konkretnego produktu można znaleźć na stronie produktu Wbudowana antena radiowa FM.

Jak działa wbudowana antena radiowa FM?

Zasada działania opiera się przede wszystkim na indukcji elektromagnetycznej i rezonansie. Kiedy sygnał FM dociera do anteny, rdzeń ferrytowy pomaga skoncentrować pole magnetyczne o wysokiej częstotliwości wokół cewki. Precyzyjnie nawinięty przewodnik przekształca następnie energię elektromagnetyczną w elektryczny sygnał RF, który może zostać przetworzony przez obwód odbiorczy.

1. Stężenie pola magnetycznego

Rdzeń ferrytowy o wysokiej przepuszczalności koncentruje pola magnetyczne o wysokiej częstotliwości wokół uzwojenia. Konstrukcja ta jest szczególnie przydatna, gdy producenci potrzebują anteny, która zmieści się w niewielkiej przestrzeni wewnętrznej, zachowując jednocześnie niezawodny odbiór FM.

2. Konwersja elektromagnetyczna

Miedziana cewka otaczająca rdzeń ferrytowy reaguje na zmieniające się pole magnetyczne i generuje sygnał elektryczny. Sygnał ten jest następnie przekazywany poprzez złącze antenowe do obwodu odbiornika FM.

3. Rezonans częstotliwości

Parametry uzwojenia cewki, w tym liczba zwojów i układ uzwojeń, wpływają na charakterystykę częstotliwościową anteny. Odpowiednie dostrojenie pomaga antenie pracować w zamierzonym paśmie FM i zapewnia stabilny odbiór.

4. Transmisja sygnału

Po konwersji odebrany sygnał RF przechodzi przez przewód anteny lub styki połączeniowe do obwodu odbiornika FM, gdzie jest wzmacniany, dekodowany i konwertowany na sygnał wyjściowy audio.

Jakie są kluczowe funkcje?

Wybierając wewnętrzną antenę FM do produktu komercyjnego, inżynierowie zazwyczaj biorą pod uwagę wydajność odbioru, wymiary fizyczne, odporność na zakłócenia, temperaturę pracy i elastyczność integracji. Poniższe cechy sprawiają, że konstrukcja z wbudowanym rdzeniem ferrytowym jest odpowiednia dla wielu kompaktowych urządzeń.

• Zakres pracy 88–108 MHz:Zaprojektowany w oparciu o powszechnie używany zakres częstotliwości transmisji FM.
• Kompaktowa konstrukcja wewnętrzna:Umożliwia producentom zintegrowanie odbioru FM bez wystającej anteny zewnętrznej.
• Precyzyjne uzwojenie cewki:Obsługuje spójne właściwości elektryczne i wydajność częstotliwościową.
• Konstrukcja z rdzeniem ferrytowym:Koncentruje pola magnetyczne i wspomaga efektywny odbiór sygnału.
• Konstrukcja uwzględniająca zakłócenia:Izolacja i względy konstrukcyjne mogą pomóc w ograniczeniu niepożądanych zakłóceń elektromagnetycznych.
• Elastyczne dostosowywanie:Wymiary rdzenia, parametry uzwojenia, długość kabla, piny i złącza możemy dostosować do wymagań produktu.
• Szeroki zakres temperatur pracy:Wspomniana konstrukcja Qianmu określa działanie w zakresie od -20°C do +85°C.

Gdzie można go zastosować?

Zwarta konstrukcja wewnętrznej anteny FM sprawia, że ​​nadaje się ona do produktów, w których ekspozycja anteny zewnętrznej jest niepożądana lub niepraktyczna. Zastosowania mogą obejmować elektronikę użytkową, sprzęt samochodowy i przemysłowy.

Jakie są specyfikacje techniczne?

Specyfikacje techniczne powinny być zawsze dopasowane do obwodu odbiornika, obudowy, miejsca instalacji i rynku docelowego. Poniższe specyfikacje przedstawiają przywołaną konfigurację produktu Qianmu i mogą służyć jako punkt wyjścia do oceny inżynierskiej.

Rzeczywista wydajność może się różnić w zależności od układu scalonego odbiornika, układu PCB, materiału obudowy, otaczającego środowiska elektromagnetycznego, lokalnej siły sygnału i miejsca instalacji anteny. Dlatego testowanie prototypów pozostaje ważne przed masową produkcją.

Jak należy zainstalować antenę?

Prawidłowe umiejscowienie jest niezbędne do uzyskania spójnego odbioru sygnału FM. Nawet dobrze zaprojektowana antena może mieć obniżoną wydajność, jeśli zostanie umieszczona w pobliżu silnych źródeł zakłóceń lub nieodpowiednich materiałów.

Krok 1: Wybierz pozycję instalacji

Umieść antenę w stosunkowo otwartej przestrzeni wewnętrznej i, jeśli to możliwe, blisko wewnętrznej powierzchni obudowy. Unikaj umieszczania go bezpośrednio obok chipów o wysokiej częstotliwości, komponentów mocy, źródeł ciepła lub innych źródeł silnych zakłóceń.

Krok 2: Zabezpiecz antenę

Izolowany samoprzylepny podkład może zapewnić prostą metodę instalacji w przypadku kompatybilnych projektów. Metoda montażu powinna zapewniać stabilne ustawienie anteny i zapobiegać ruchom, które mogłyby mieć wpływ na powtarzalność podczas działania produktu.

Krok 3: Podłącz antenę

Podłącz przewód lub styki anteny do odpowiedniego interfejsu anteny FM na płytce drukowanej. Połączenia lutowane powinny być pewne i wolne od zwarć, natomiast połączenia wtykowe powinny charakteryzować się wystarczającą wytrzymałością mechaniczną.

Krok 4: Odbiór testowy

Po złożeniu włącz urządzenie i wykonaj skanowanie stacji FM. Oceń liczbę stacji, klarowność dźwięku, szum tła, stabilność sygnału i spójność odbioru w różnych lokalizacjach.

Jak kupujący powinni wybrać odpowiednią antenę?

Sama cena nie powinna decydować o wyborze anteny. W przypadku projektów OEM i ODM zespoły zakupowe i inżynierowie powinni ocenić antenę jako część kompletnego systemu RF.

1. Potwierdź zakres częstotliwości:Upewnij się, że antena jest odpowiednia dla docelowego pasma transmisji FM.
2. Sprawdź dostępne miejsce:Przed wybraniem konstrukcji anteny należy podać dokładne wymiary obudowy i PCB.
3. Przejrzyj metodę połączenia:Określ długość kabla, projekt zacisku, typ złącza lub wymagania dotyczące połączenia PCB.
4. Oceń środowisko operacyjne:Produkty motoryzacyjne, przenośne, wewnętrzne i zewnętrzne mogą wymagać różnych względów mechanicznych i termicznych.
5. Rozważ zakłócenia elektromagnetyczne:Zidentyfikuj pobliskie procesory, zasilacze impulsowe, wyświetlacze, silniki i inne potencjalne źródła hałasu.
6. Poproś o próbki:Przed zatwierdzeniem produkcji masowej przetestuj antenę w rzeczywistej obudowie i z zamierzonym obwodem odbiornika FM.
7. Omów dostosowywanie:W przypadku projektów masowych niestandardowe wymiary rdzenia i parametry uzwojenia mogą zapewnić lepszą integrację niż zwykła antena.

Jak wypada w porównaniu z innymi antenami FM?

Różne konstrukcje anten spełniają różne wymagania produktu. Antena PCB może być wygodna, jeśli PCB zapewnia wystarczającą ilość miejsca, natomiast antena teleskopowa może być przydatna, gdy dopuszczalna jest antena odsłonięta. Wbudowana konstrukcja z rdzeniem ferrytowym jest szczególnie istotna, gdy producenci priorytetowo traktują instalację podkrytą i kompaktową integrację mechaniczną.

Często zadawane pytania

1. Jaką częstotliwość obsługuje wbudowana antena radiowa FM?

Wspomniana antena Qianmu jest przeznaczona dla pasma transmisji FM 88–108 MHz. Specyficzne wymagania dotyczące częstotliwości można omówić podczas dostosowywania do różnych zastosowań i rynków.

2. Czy można dostosować wymiary anteny i długość kabla?

Tak. Dostosowanie może obejmować rozmiar rdzenia ferrytowego, parametry uzwojenia cewki, długość przewodu, materiał styków i typy złączy. Opcje te pozwalają lepiej dopasować antenę do dostępnej obudowy i układu PCB.

3. Czy wbudowana antena nadaje się do samochodowych systemów audio?

Tak. Wbudowane anteny FM można zintegrować z samochodowymi systemami audio, radiami Bluetooth, multimedialnymi jednostkami głównymi i podobnym sprzętem. Projekty motoryzacyjne należy oceniać na podstawie rzeczywistej instalacji i testów częstotliwości radiowych, ponieważ konstrukcje pojazdów i elektronika mogą wpływać na odbiór.

4. Czy wydajność anteny zależy od układu PCB?

Tak. Na jakość odbioru wpływa nie tylko antena, ale także układ scalony odbiornika, układ PCB, uziemienie, otaczające komponenty, konstrukcja obudowy i środowisko elektromagnetyczne. Przed masową produkcją zaleca się testowanie prototypu.

5. Czy próbki mogą zostać dostarczone przed produkcją masową?

Ocena próbki jest ważną częścią projektowania dostosowanej anteny. Kupujący mogą omówić wymagania dotyczące próbek z firmą Qianmu i przetestować antenę w przeznaczonym urządzeniu przed przejściem do produkcji seryjnej.

Dlaczego warto rozważyć niestandardową antenę FM?

W przypadku producentów opracowujących produkty elektroniczne obsługujące FM antenę należy wybrać jako integralną część systemu RF, a nie traktować ją jako samodzielne akcesorium. Dobrze dopasowana, wbudowana konstrukcja może pomóc zaoszczędzić przestrzeń instalacyjną, zachować czysty wygląd obudowy i zapewnić praktyczne rozwiązanie do zastosowań motoryzacyjnych, przenośnych, inteligentnego domu i przemysłowych zastosowań FM.

Firma Qianmu zapewnia rozwiązania w zakresie wbudowanych anten FM z opcjami dostosowywania obejmującymi wymiary rdzenia ferrytowego, uzwojenie cewki, długość kabla, zaciski przyłączeniowe i integrację strukturalną. W przypadku projektów OEM i ODM zespoły inżynierów mogą przed walidacją próbki określić wymagania dotyczące częstotliwości, dostępną przestrzeń, interfejs PCB, środowisko operacyjne i oczekiwaną wydajność odbioru. Jeśli opracowujesz nowy produkt obsługujący FM lub szukasz niezawodnego partnera w produkcji anten w Chinach,skontaktuj się z namiaby omówić Twoją aplikację, poprosić o niestandardowe rozwiązanie i rozpocząć ocenę próbki z Qianmu.
