Antena Lory

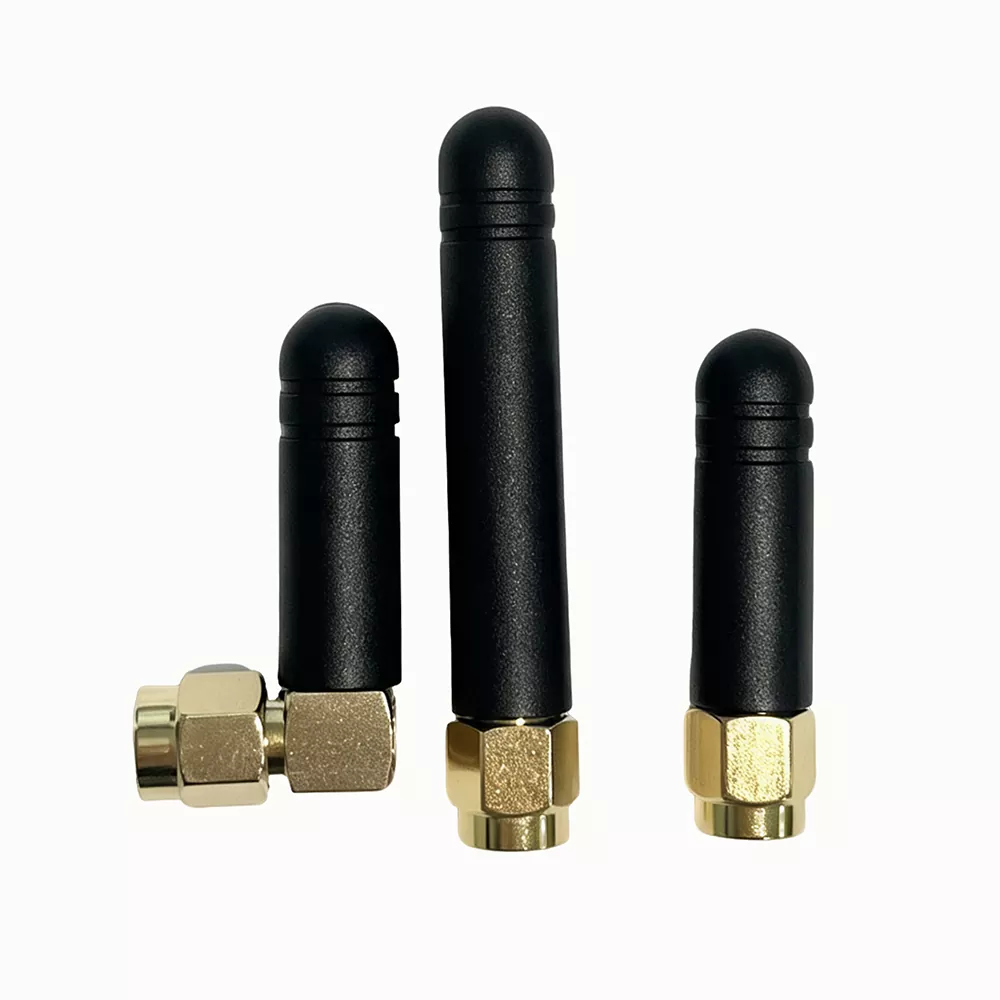

Antena LoRa to zewnętrzna antena prętowa RF IoT pracująca w paśmie 433 MHz i 868–920 MHz, przeznaczona do komunikacji w widmie rozproszonym na duże odległości.

Antena ta, opracowana przez Qianmu Communication, ma dzieloną konstrukcję zewnętrznego pręta, którą można elastycznie instalować na obudowach urządzeń, słupach i skrzynkach, redukując straty w ekranowaniu sygnału spowodowane przez metalowe obudowy, ściany i płyty główne.

Wykorzystuje jednoczęściowy oscylator z czystej miedzi i odporną na warunki atmosferyczne obudowę z PCV, dokładnie pokrywającą dolne pasmo 433 MHz i globalne pasmo ISM 868–920 MHz.

Dzięki stabilnej wydajności wsadowej antena LoRa nadaje się do projektów sieci IoT o niskim poborze mocy na duże odległości.

Zasada działania

Antena LoRa do komunikacji Qianmu 433/868–920 MHz wykorzystuje konstrukcję segmentowego oscylatora rezonansowego w połączeniu z dookólnym promieniowaniem RF w celu zapewnienia transmisji i odbioru sygnału na duże odległości.

Wewnętrzna struktura obejmuje złącze RF, oscylator dopasowujący impedancję, izolującą warstwę ekranującą i wodoodporną obudowę ochronną. Wszystkie parametry wydajności są testowane przez firmowe laboratorium RF przy użyciu wektorowego analizatora sieci.

1. Dwupasmowa konstrukcja rezonansu segmentowego

Antena zawiera dwa niezależnie dopasowane oscylatory dla pasma niskich częstotliwości 433 MHz i pasma ISM 868–920 MHz. Zmierzony pełnozakresowy współczynnik VSWR wynosi ≤1,3, co zapewnia stabilny rezonans w obu zakresach częstotliwości.

Jedna antena obsługuje dwa główne pasma komunikacyjne LoRa bez konieczności oddzielnego wyposażenia.

2. Projekt promieniowania dookólnego 360°

Symetryczna struktura oscylatora w kształcie pręta zapewnia równomierne promieniowanie poziome z wahaniami ≤1dB i redukuje martwe punkty sygnału.

Przy tej samej mocy transmisji zmierzona odległość transmisji na otwartej przestrzeni jest 2,8 razy dłuższa niż w przypadku wbudowanej anteny urządzenia, co pozwala na wielokierunkowe łączenie urządzeń w sieć bez niezrównoważenia sygnału.

3. Metalowe ekranowanie i struktura przeciwzakłóceniowa

Miedziane pierścienie ekranujące są zintegrowane z podstawą anteny, aby zmniejszyć zakłócenia elektromagnetyczne z płyt głównych bramek, silników przemysłowych i kabli zasilających.

W środowiskach o silnych zakłóceniach, takich jak fabryki i podstacje, zmierzona utrata pakietów danych jest zmniejszona o 65%, zapewniając stabilną transmisję danych IoT.

4. Zewnętrzna konstrukcja odporna na warunki atmosferyczne

Antena ma pogrubioną wodoodporną obudowę z PCV z uszczelnionymi gumowymi uszczelkami. Przeszedł 72-godzinne testy cyklicznego starzenia oraz testy odporności na wodę deszczową w temperaturach od -40°C do +70°C.

Oscylator pozostaje chroniony przed utlenianiem, przy odchyleniach częstotliwości w granicach ≤±2 MHz, utrzymując stabilną wydajność na zewnątrz.

5. Standardowe dopasowanie impedancji 50Ω

Antena wykorzystuje precyzyjną, fabryczną regulację impedancji i obsługuje standardowe interfejsy RF dla urządzeń LoRa.

Redukuje odbicia sygnału spowodowane niedopasowaniem impedancji, obniża moc transmisji urządzenia o 12% i wydłuża żywotność baterii terminala.

Kompatybilny z urządzeniami obsługującymi

Ta antena LoRa ma silną kompatybilność RF i może być bezpośrednio podłączona do większości terminali komunikacyjnych IOT małej mocy bez akcesoriów adapterowych

1. Host komunikacyjny LoRa: bramka LoRa 433 MHz, przemysłowy koncentrator LoRa 868/915 MHz, zewnętrzna stacja bazowa do akwizycji LoRa, radiowa bezprzewodowa transmisja danych

2. Inteligentne terminale czujnikowe: czujnik temperatury i wilgotności gleby, sonda monitorująca jakość wody, czujnik dymu gazowego/pożarowego, kolektor ciśnieniowy poziomu cieczy

3. Urządzenia przemysłowego Internetu rzeczy (iot): terminal do gromadzenia danych warsztatowych, bezprzewodowy kanban linii produkcyjnej, host tagów lokalizacji towarów w magazynie

4. Akcesoria do inteligentnego miasta: sterownik pojedynczej lampy ulicznej, magnetyczny czujnik parkowania, monitor stanu pokrywy włazu, zewnętrzny host alarmu bezpieczeństwa

5. Elementy akcesoriów RF: zasilacze RF, dzielniki mocy sygnału, moduły wzmacniające przekaźniki RF

Standaryzowane specyfikacje techniczne

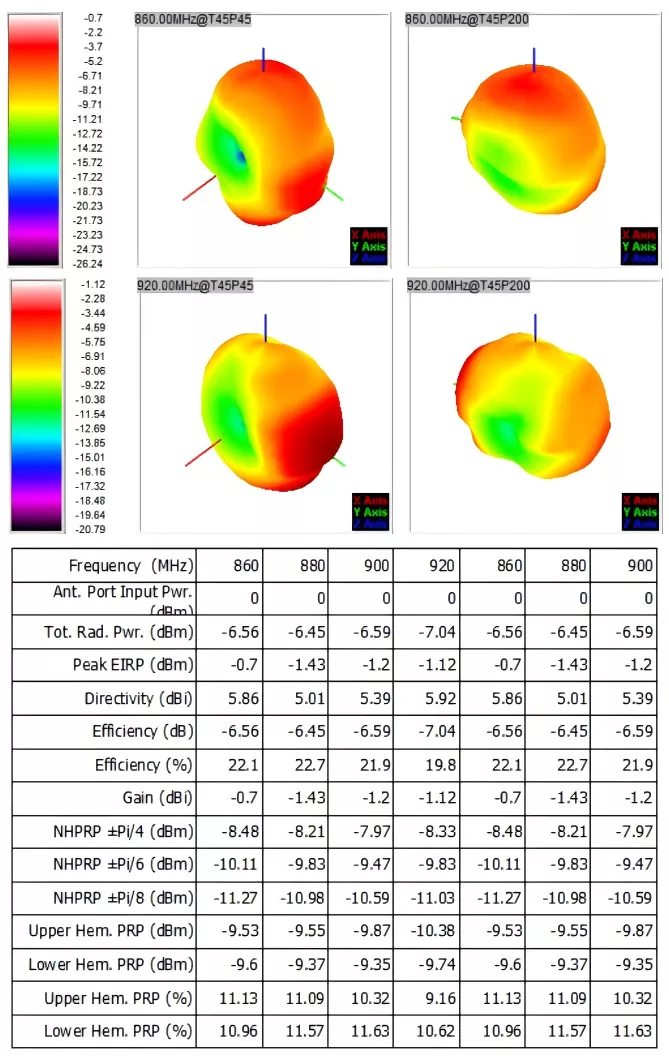

Wszystkie parametry są wynikami wewnętrznych testów w komorze bezechowej RF. Do każdej partii anten LoRa dołączona jest karta testowa fabryki papieru, która może zostać wykorzystana do akceptacji projektu, zgłoszenia celnego eksportowego, weryfikacji kwalifikacji Strony A:

Przewodnik zakupowy

Wielu nabywców IoT i inżynierów badawczo-rozwojowych wybiera modele głównie ze względu na cenę, co może skutkować niewystarczającą odległością transmisji, uszkodzeniami zewnętrznymi, przeróbkami projektów i późniejszymi zwiększonymi kosztami.

Kupując antenę Qianmu Communication LoRa, model można wybrać na podstawie czterech kluczowych czynników:

1. Wybierz opcję Zgodnie z wymaganiami pasma częstotliwości

W przypadku europejskiego eksportu i krajowych projektów komunalnych preferowane jest pasmo 868 MHz. Pasmo 433 MHz nadaje się do zastosowań w gospodarstwach domowych i przemysłowych urządzeń czujnikowych 433 MHz.

W przypadku projektów wielopasmowych sieci hybrydowych wybierz dwuzakresowe anteny zewnętrzne LoRa 433/868–920 MHz, aby obsługiwać różne urządzenia za pomocą jednej anteny.

2. Wybierz opcję Zgodnie ze środowiskiem operacyjnym

Do suchych pomieszczeń i biur w pomieszczeniach można wybrać modele standardowe w zależności od warunków zastosowania.

W przypadku zewnętrznych pól uprawnych, miejskich latarni ulicznych oraz przybrzeżnych środowisk o dużej wilgotności lub zasoleniu wybierz modele wodoodporne i odporne na warunki atmosferyczne IP65, aby zapobiec przedostawaniu się wody i awariom.

W przypadku regionów o temperaturach poniżej zera na obszarach północnych należy sprawdzić, czy produkt obsługuje działanie w niskich temperaturach ≥ -40°C.

3. Wybierz opcję Zgodnie z wymaganiami dotyczącymi odległości transmisji

W przypadku urządzeń wewnętrznych działających na małe odległości można wybrać anteny o niskim wzmocnieniu.

W przypadku zastosowań związanych z monitorowaniem zewnętrznym na polach uprawnych i parkach obejmujących kilka kilometrów, należy stosować anteny dwupasmowe o dużym wzmocnieniu, aby ograniczyć inwestycje w bramki.

4. Wybierz opcję Zgodnie z wymaganiami projektu

Do testów laboratoryjnych i projektów krótkoterminowych można kupić małe ilości modeli standardowych.

W przypadku długoterminowych projektów na dużą skalę, takich jak inteligentne miasta i inteligentne rolnictwo, można wybrać masową personalizację za pomocą nadrukowanych logo i dedykowanych interfejsów, aby zachować spójny wygląd sprzętu i zmniejszyć długoterminowe koszty eksploatacji i konserwacji.

Często zadawane pytania

P1: Czy ta antena zewnętrzna LoRa obsługuje jednocześnie pasma częstotliwości 433 MHz i 915 MHz?

A1: Zewnętrzna antena LoRa firmy Qianmu Communication pokrywa pełny zakres 430-440 MHz, 860-930 MHz i jest doskonale kompatybilna z głównymi pasmami ISM 433 MHz, 868 MHz i 915 MHz. Pojedynczą antenę można dostosować do urządzeń LoRa w różnych regionach.

P2: Czy można dostosować interfejs anteny, LOGO obudowy i opakowanie eksportowe?

A2: W pełni konfigurowalny. Jako fabryka źródłowa możemy na żądanie wymienić różne typy interfejsów RF, takie jak SMA/BNC/N/IPEX, obsługiwać sitodruk LOGO marki klienta na obudowie, niestandardowe neutralne angielskie pudełko eksportowe, a minimalną ilość zamówienia dla niestandardowych zamówień OEM/ODM można elastycznie negocjować.

P3: Jak możemy potwierdzić rzeczywistą odległość transmisji anteny zewnętrznej LoRa? Czy możemy dostarczyć zmierzone dane?

A3: Tak. Do każdej partii anten zewnętrznych LoRa dołączony jest raport z testu komory bezechowej o częstotliwości radiowej.
