W jaki sposób odpowiednia antena NB-IoT może poprawić łączność i niezawodność przemysłowych urządzeń IoT?

Qianmu, profesjonalny producent anten specjalizujący się w rozwiązaniach komunikacji bezprzewodowej, dostarczaAntena NB-IoTzaprojektowany, aby wspierać niezawodną łączność dla przemysłowych urządzeń IoT, inteligentnych systemów pomiarowych i zewnętrznych szaf sterowniczych. Dzięki pełnemu pokryciu pasma od 700 MHz do 960 MHz, wodoszczelnej konstrukcji o stopniu ochrony IP67 oraz elastycznym opcjom montażu i złączy, antena ta pomaga twórcom sprzętu stawić czoła praktycznym wyzwaniom komunikacji bezprzewodowej w wymagających środowiskach.

Antena NB-IoT to niezbędny element RF w urządzeniach wąskopasmowego Internetu rzeczy, które przesyłają niewielkie ilości danych przez sieci komórkowe. Wybór właściwej anteny to coś więcej niż tylko dopasowanie pasma częstotliwości. Inżynierowie muszą także wziąć pod uwagę pozycję montażową, materiały obudowy, impedancję, wzmocnienie anteny, wodoodporność, tłumienie kabli i kompatybilność złączy. W tym przewodniku wyjaśniono, jak działa antena NB-IoT, gdzie jest używana, jakie specyfikacje mają znaczenie i jak wybrać rozwiązanie do długoterminowego wdrożenia przemysłowego.

Spis treści

1. Co to jest antena NB-IoT?
2. Jak działa antena NB-IoT?
3. Które funkcje mają największe znaczenie?
4. Gdzie stosuje się anteny NB-IoT?
5. Jakie są główne specyfikacje techniczne?
6. Jak wybrać odpowiednią antenę?
7. W jaki sposób instalacja może poprawić wydajność?
8. Często zadawane pytania
9. Wniosek

1. Co to jest antena NB-IoT?

Antena NB-IoT to element pracujący na częstotliwości radiowej, który umożliwia urządzeniu wysyłanie i odbieranie sygnałów bezprzewodowych za pośrednictwem wąskopasmowej sieci komórkowej Internetu rzeczy. NB-IoT jest przeznaczony dla podłączonych urządzeń, które często wymagają niskiego zużycia energii, dużego zasięgu i niezawodnej komunikacji w przypadku małych transmisji danych.

Typowe urządzenia obejmują inteligentne wodomierze, gazomierze, terminale monitorujące energię elektryczną, czujniki środowiskowe, sterowniki przemysłowe i sprzęt do zdalnego monitorowania. Zastosowania te mogą działać przez dłuższy czas bez częstej konserwacji, co sprawia, że ​​wybór anteny jest ważną częścią ogólnego projektu produktu.

Anteny NB-IoT są dostępne w kilku postaciach:

• Wbudowane anteny:Zintegrowany z obudową urządzenia lub zespołem obwodów, gdzie ważna jest przestrzeń i wygląd.
• Anteny krosowe:Kompaktowe konstrukcje odpowiednie dla wybranych wbudowanych aplikacji bezprzewodowych.
• Anteny montowane w pojeździe:Rozwiązania zewnętrzne zaprojektowane pod kątem konkretnego sprzętu mobilnego i warunków instalacji.

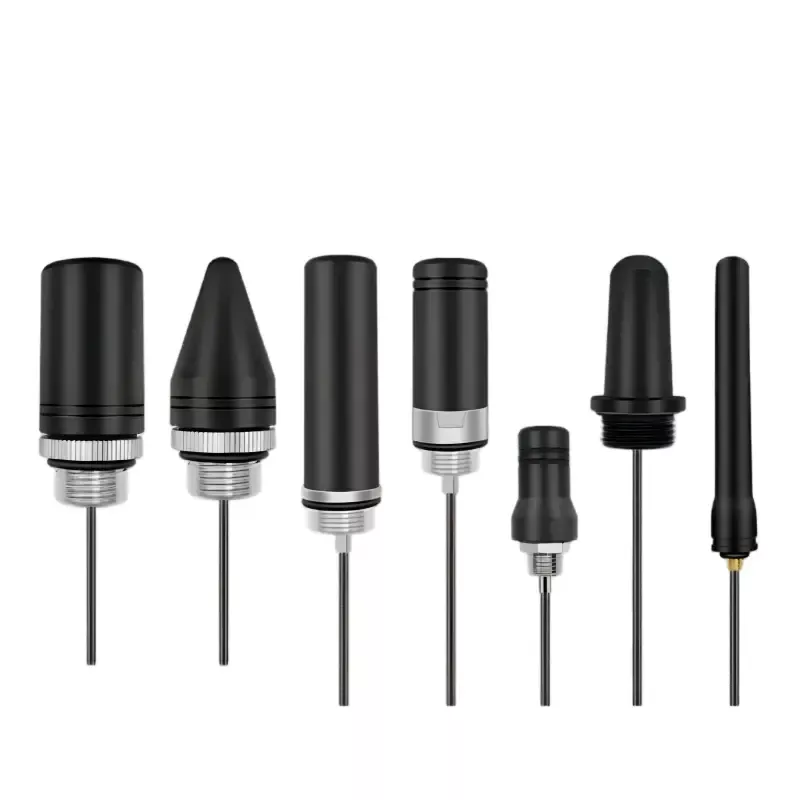

• Anteny zewnętrzne przykręcane:Anteny instalowane przez panel obudowy, często preferowane w przypadku metalowych szaf i zewnętrznych urządzeń przemysłowych.

W przypadku sprzętu instalowanego w metalowych obudowach antena zewnętrzna może zapewnić bardziej praktyczną ścieżkę RF niż antena umieszczona całkowicie w szafie. Rozwiązanie antenowe NB-IoT firmy Qianmu zostało zaprojektowane z myślą o instalacjach w szafach zewnętrznych i obsługuje różne gwinty montażowe, długości kabli i konfiguracje złączy.

2. Jak działa antena NB-IoT?

Antena NB-IoT konwertuje sygnały elektryczne z modułu komunikacji bezprzewodowej na fale elektromagnetyczne i odbiera przychodzące sygnały radiowe z sieci komórkowej. Jej działanie zależy od konstrukcji elektrycznej anteny, częstotliwości roboczej, otaczających ją materiałów i sposobu jej instalacji.

Szczególnie ważne są trzy względy inżynieryjne.

Dopasowanie częstotliwości

Antena musi być zaprojektowana dla pasm częstotliwości wykorzystywanych przez docelową sieć NB-IoT. Antena źle dopasowana do pasma roboczego może odbijać więcej energii RF w kierunku nadajnika, zamiast efektywnie ją emitować. Dlatego przed wdrożeniem należy sprawdzić pokrycie częstotliwości i dopasowanie impedancji.

Impedancja i wydajność RF

W systemach RF szeroko stosowana jest impedancja 50 omów. Dopasowanie anteny, kabla koncentrycznego i modułu komunikacyjnego pomaga zredukować odbicia i utrzymać efektywny transfer sygnału. Współczynnik fali stojącej napięcia (VSWR) jest użytecznym wskaźnikiem dopasowania impedancji, chociaż nie określa niezależnie całkowitej wydajności anteny ani rzeczywistego zasięgu komunikacji.

Obudowa i wpływ na środowisko

Metalowe szafki mogą zakłócać lub zmieniać promieniowanie o częstotliwości radiowej, podczas gdy pobliskie kable, zasilacze i elementy elektroniczne mogą wpływać na działanie anteny. Montaż anteny na zewnątrz szafy może pomóc w zmniejszeniu ekranowania związanego z obudową, pod warunkiem, że antena jest zainstalowana i uziemiona zgodnie z wymaganiami projektowymi.

3. Które funkcje mają największe znaczenie w przemysłowej antenie NB-IoT?

Przemysłowy sprzęt IoT często działa na zewnątrz lub w miejscach, do których dostęp w celu konserwacji jest ograniczony. Odpowiednia antena powinna zatem łączyć kompatybilność elektryczną z trwałością mechaniczną i elastycznością instalacji.

Szeroki zakres częstotliwości

Szeroki obsługiwany zakres częstotliwości może uprościć wdrażanie produktu w kompatybilnych sieciach NB-IoT. Antena zewnętrzna Qianmu obejmuje zakres 700–960 MHz, ale kupujący nadal powinni sprawdzić faktyczne pasma częstotliwości wykorzystywane przez ich operatora komórkowego i moduł komunikacyjny.

Ochrona IP67 wodoodporna i pyłoszczelna

Obudowa o stopniu ochrony IP67 została zaprojektowana tak, aby zapewnić ochronę przed kurzem i wytrzymać określone warunki tymczasowego zanurzenia zgodnie z obowiązującymi wymaganiami testowymi. Ocena ta jest cenna w przypadku zewnętrznych szaf monitorujących narażonych na deszcz, kurz i zmienną pogodę. Prawidłowy montaż panelu i uszczelnienie pozostają niezbędne do utrzymania ochrony na poziomie kompletnego montażu sprzętu.

Elastyczne opcje montażu i podłączenia

Różne szafy wymagają różnych wymiarów montażowych i ułożenia kabli. Opcje gwintów M12 i M16 umożliwiają dostosowanie do różnych konstrukcji paneli, natomiast złącza typu SMA, IPEX, BNC i N zapewniają potencjalną kompatybilność z różnymi interfejsami RF. Dokładna płeć złącza i interfejsu musi zostać potwierdzona dla wybranego modelu.

Trwałość środowiska

Materiały obudowy, elementy uszczelniające, konstrukcja kabla i odporne na korozję części metalowe wpływają na długoterminową niezawodność. W przypadku instalacji przybrzeżnych, sprzętu transportowego i zewnętrznych systemów użyteczności publicznej kupujący powinni łącznie ocenić dopuszczalne temperatury, narażenie na wibracje, ryzyko korozji i wymagania konserwacyjne.

4. Gdzie stosuje się anteny NB-IoT?

Anteny NB-IoT obsługują szeroką gamę zastosowań związanych ze zdalnym monitorowaniem i komunikacją z niską szybkością transmisji danych. Zewnętrzne konstrukcje wodoodporne są szczególnie przydatne, gdy urządzenia są instalowane w metalowych szafach lub narażone na działanie warunków zewnętrznych.

Inteligentne pomiary wody i gazu

Połączone systemy pomiarowe przesyłają odczyty zużycia i informacje operacyjne do zdalnych platform zarządzania. Umiejscowienie anteny może mieć wpływ na niezawodność komunikacji, jeśli liczniki są instalowane w podziemnych obszarach użyteczności publicznej, obudowach zewnętrznych lub w miejscach otoczonych materiałami budowlanymi.

Sterowanie energią elektryczną i przemysłową

Terminale monitorowania mocy, koncentratory liczników energii elektrycznej i przemysłowe szafy sterownicze wykorzystują łączność bezprzewodową do raportowania stanu sprzętu i danych pomiarowych. Antena zewnętrzna może pomóc w rozwiązaniu ograniczeń RF powodowanych przez metalowe obudowy.

Inteligentne miasto i monitoring środowiska

Czujniki jakości powietrza, stacje monitorowania pyłu drogowego, sprzęt do monitorowania pogody i inteligentne sterowniki oświetlenia ulicznego mogą wymagać niezawodnych łączy bezprzewodowych w rozproszonych lokalizacjach. Wodoodporność i odpowiednia temperatura są ważne, gdy urządzenia te działają na zewnątrz.

Rolniczy Internet Rzeczy

Zdalne monitorowanie gleby, kontrola środowiska w szklarniach i monitorowanie jakości wody w akwakulturze mogą wykorzystywać łączność NB-IoT do przesyłania pomiarów z miejsc, w których konwencjonalna sieć przewodowa jest niewygodna.

Zdalne alarmy sprzętowe

Obiekty przemysłowe mogą używać podłączonych terminali do zgłaszania nietypowych warunków, usterek sprzętu lub zmian w stanie pracy. Wydajność anteny należy oceniać na podstawie dostępności sieci, zarządzania energią i obsługiwanych funkcji modułu komunikacyjnego.

5. Jakie są główne specyfikacje techniczne anteny NB-IoT?

Specyfikacje techniczne stanowią praktyczną podstawę do porównywania modeli anten. Poniższa tabela podsumowuje opublikowane parametry zewnętrznej anteny NB-IoT firmy Qianmu. Specyfikacje należy ponownie potwierdzić w oparciu o ofertę i arkusz danych dotyczących dokładnego zamawianego modelu.

Te specyfikacje opisują prezentowany produkt, a nie każdą antenę w kategorii NB-IoT. Rzeczywista wydajność zależy od wybranej konfiguracji, środowiska instalacji, pasma sieciowego, ułożenia kabli i urządzenia głównego. Kupujący powinni zażądać odpowiednich danych testowych, jeśli wymagane są określone kryteria akceptacji.

6. Jak wybrać odpowiednią antenę NB-IoT?

Wybór anteny rozpoczyna się od wymagań komunikacyjnych gotowego urządzenia. Model, który dobrze sprawdza się w laboratorium, może dawać inne wyniki, jeśli zostanie zainstalowany w pobliżu metalowych paneli, energoelektroniki lub innych elementów wrażliwych na częstotliwości radiowe.

Podczas oceny dostawców i konfiguracji anten skorzystaj z poniższej listy kontrolnej:

• Potwierdź pasma sieciowe:Sprawdź częstotliwości obsługiwane przez wdrożonego operatora i moduł NB-IoT.
• Oceń miejsce instalacji:Określ, czy antena będzie montowana wewnątrz plastikowej obudowy, na zewnątrz metalowej szafki, czy też na sprzęcie mobilnym.
• Wybierz odpowiedni gwint montażowy:Sprawdź grubość panelu, średnicę otworu, dostępny luz i wymagania dotyczące uszczelnienia.
• Dopasuj złącze:Sprawdź typ złącza, płeć, impedancję kabla i interfejs modułu komunikacyjnego.
• Wybierz odpowiednią długość kabla:Unikaj niepotrzebnej długości kabla, ponieważ kabel koncentryczny powoduje straty RF, które mogą zmniejszyć sygnał dostarczany do lub odbierany z anteny.
• Przejrzyj warunki środowiskowe:Weź pod uwagę deszcz, kurz, ekstremalne temperatury, wibracje i narażenie na sól.
• Poproś o odpowiednie informacje dotyczące testu:Przejrzyj charakterystykę częstotliwościową, VSWR, wzmocnienie i wszelkie wyniki testów środowiskowych mających zastosowanie do proponowanego modelu.
• Przetestuj całe urządzenie:Sprawdź łączność i jakość sygnału, korzystając z rzeczywistej obudowy, trasy kabla, modułu i planowanego miejsca instalacji.

W przypadku projektów OEM dostosowanie może również obejmować wymiary obudowy, długość kabla, konfigurację złączy i konstrukcję montażową. Omówienie tych wymagań przed oprzyrządowaniem lub produkcją masową pomaga ograniczyć zmiany integracyjne w dalszej części cyklu rozwojowego.

7. W jaki sposób instalacja może poprawić wydajność anteny NB-IoT?

Nawet prawidłowo dobrana antena może nie działać prawidłowo, jeśli zostanie źle zainstalowana. Kilka praktycznych środków może pomóc w zachowaniu wydajności RF i ochronie środowiska.

1. Wybierz odpowiednią pozycję montażową.W przypadku zewnętrznych anten szafkowych należy zastosować odpowiednią lokalizację panelu, która pozwoli uniknąć niepotrzebnych przeszkód ze strony pobliskich konstrukcji metalowych.
2. Prawidłowo zabezpiecz elementy montażowe.Postępuj zgodnie z instrukcjami producenta dotyczącymi montażu i wymaganiami dotyczącymi dokręcania, aby uniknąć uszkodzenia gwintu lub uszkodzenia uszczelki.
3. Ostrożnie poprowadź kabel koncentryczny.Unikaj ostrych zakrętów, wielokrotnego składania, ściskania i niepotrzebnego prowadzenia kabli.
4. Jeśli jest to możliwe, oddziel kabel od źródeł zakłóceń.Jeśli pozwala na to układ sprzętu, okablowanie RF należy trzymać z dala od zakłócającej elektroniki mocy i elementów przełączających.
5. Sprawdź elementy uszczelniające.Upewnij się, że uszczelki i punkty wejścia kabli są prawidłowo zainstalowane, szczególnie w szafach zewnętrznych.
6. Test po ostatecznym montażu.Oceń rejestrację sieci, wskaźniki sygnału i dostarczanie danych na poziomie aplikacji w reprezentatywnych warunkach pracy.

Instalację należy traktować jako część projektu systemu antenowego, a nie jako ostateczne zadanie mechaniczne. Testowanie całego zestawu to najbardziej niezawodny sposób na zidentyfikowanie problemów, które mogą nie wystąpić, gdy antena jest oceniana osobno.

8. Często zadawane pytania dotyczące anten NB-IoT

P1: Jaki zakres częstotliwości powinna obsługiwać antena NB-IoT?

Wymagany zasięg zależy od pasm komórkowych wykorzystywanych przez sieć docelową. Antena zewnętrzna Qianmu obejmuje zakres 700–960 MHz. Przed wybraniem modelu sprawdź wdrożenie sieci lokalnej i zgodność modułu.

P2: Czy antenę NB-IoT można zainstalować w metalowej szafie sterowniczej?

Tak. Do szaf metalowych często nadaje się antena zewnętrzna montowana na śrubę, ponieważ grzejnik można umieścić na zewnątrz obudowy. Należy przestrzegać projektu montażu, układu uziemienia lub złącza oraz instrukcji instalacji dla konkretnego modelu.

P3: Czy antena NB-IoT o stopniu ochrony IP67 nadaje się do użytku na zewnątrz?

Stopień ochrony IP67 wskazuje określony poziom ochrony przed wnikaniem pyłu i wody w określonych warunkach testowych. Może nadawać się do wielu zastosowań zewnętrznych, ale cała instalacja musi również zachować odpowiednią szczelność i ochronę środowiska.

P4: Czy można dostosować długość kabla i typ złącza?

Tak. Qianmu podaje opcje kabli o długości od 1,5 m do 10 m i złącza, w tym typu SMA, IPEX, BNC i N. Dostępność zależy od wybranej konfiguracji, dlatego prosząc o wycenę, należy potwierdzić szczegóły złącza i wymagania dotyczące kabli.

P5: Czy większy zysk anteny zawsze zapewnia lepszą łączność?

Nie. Wzmocnienie należy uwzględnić niezależnie od charakterystyki promieniowania, orientacji instalacji, warunków sieciowych i systemu odbiorczego. Antena o większym zysku nie gwarantuje automatycznie lepszej wydajności w każdym kierunku i miejscu.

P6: Jak mogę zmniejszyć utratę sygnału podczas instalacji?

Użyj odpowiedniego kabla koncentrycznego o niskich stratach, wybierz odpowiednią długość kabla, unikaj ostrych zakrętów, zapewnij montaż złącza dźwiękowego i umieść antenę z dala od znaczących przeszkód. Sprawdź działanie po zainstalowaniu anteny w ostatecznej obudowie.

P7: Jakie informacje powinienem podać, prosząc o niestandardową antenę NB-IoT?

Podaj pasma częstotliwości roboczych, model modułu komunikacyjnego, materiał obudowy, wymiary montażowe, długość kabla, typ złącza, warunki środowiskowe, docelową ilość i wszelkie wymagane kryteria testu RF lub ochrony przed wnikaniem. Informacje te pomagają dostawcy ocenić kompatybilność i zalecić odpowiednią konfigurację.

9. Wniosek: zbuduj bardziej niezawodne połączenie IoT

Dobrze dobrana antena NB-IoT pomaga podłączonym urządzeniom utrzymać skuteczną komunikację bezprzewodową w różnych zastosowaniach, od inteligentnych pomiarów i monitoringu przemysłowego po czujniki środowiskowe i systemy kontroli zewnętrznej. Kompatybilność częstotliwości, dopasowanie impedancji, konstrukcja montażowa, dobór kabli i ochrona środowiska wpływają na końcowy wynik.

Qianmu oferuje rozwiązanie zewnętrznej anteny NB-IoT o zasięgu 700–960 MHz, stopniu ochrony IP67, opcjach montażu M12 i M16 oraz konfigurowalnym wyborze kabli i złączy. Dla producentów sprzętu, integratorów systemów i twórców produktów IoT ocena tych parametrów w porównaniu z rzeczywistymi warunkami pracy jest ważnym krokiem w kierunku niezawodnego wdrożenia.
