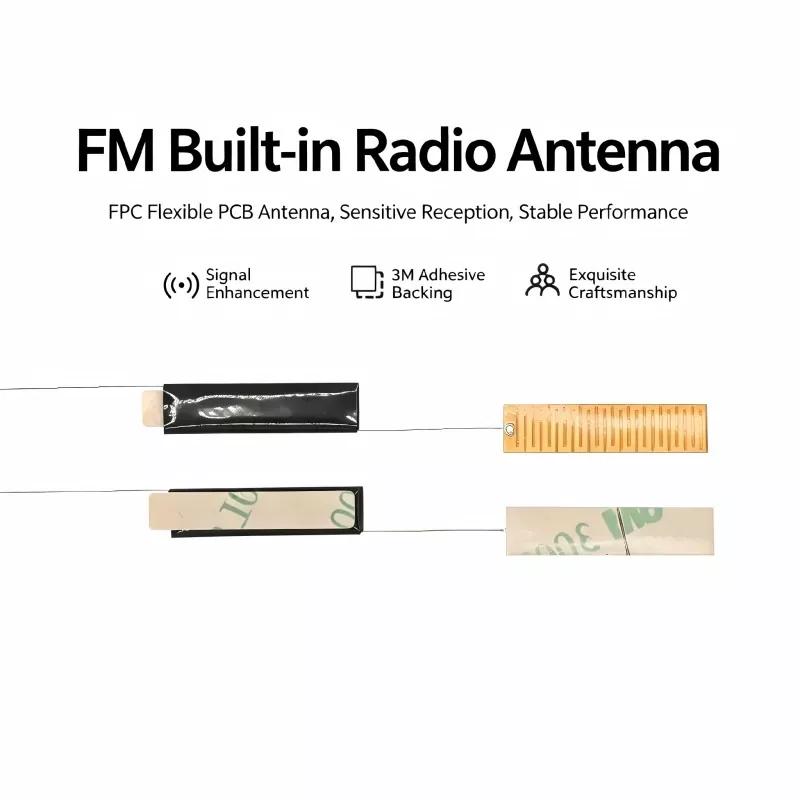

QianmurozwijaWbudowana antena radiowa FMdla producentów, którzy potrzebują niezawodnego odbioru FM w kompaktowych produktach elektronicznych. Zaprojektowane z myślą o praktycznych wymaganiach dotyczących integracji, to rozwiązanie z anteną wewnętrzną może pomóc urządzeniom audio osiągnąć stabilną wydajność radiową, oszczędzając jednocześnie przestrzeń instalacyjną i zachowując czysty wygląd zewnętrzny.
Radio FM pozostaje ważną funkcją w wielu samochodowych systemach audio, radiotelefonach przenośnych, głośnikach Bluetooth, inteligentnych produktach audio i elektronice użytkowej. Jednak dodanie odbioru FM do kompaktowego urządzenia wymaga czegoś więcej niż tylko podłączenia anteny do odbiornika. Wymiary anteny, materiał ferrytowy, uzwojenie cewki, miejsce instalacji, poprowadzenie kabla i otaczające elementy elektroniczne mogą mieć wpływ na jakość odbioru. Wbudowana antena radiowa FM zapewnia producentom kompaktową alternatywę dla tradycyjnych anten zewnętrznych. W tym artykule wyjaśniono zasadę działania, zalety projektu, wartość zastosowania, kluczowe kwestie związane z zakupem i praktyczne metody integracji.
Spis treści
Co producenci powinni wiedzieć o wbudowanych antenach FM?
Jak zbudowana jest wbudowana antena radiowa FM?
Dlaczego konstrukcja anteny wewnętrznej ma znaczenie?
Które produkty mogą korzystać z wbudowanej anteny FM?
Jakie czynniki wpływają na jakość odbioru FM?
Jakie specyfikacje powinni porównać kupujący?
W jaki sposób inżynierowie mogą zintegrować antenę z produktem?
Czego należy szukać u dostawcy anten FM?
Często zadawane pytania dotyczące wbudowanej anteny radia FM
Czy wbudowana antena radiowa FM jest odpowiednia dla Twojego produktu?
Co producenci powinni wiedzieć o wbudowanych antenach FM?
Wbudowana antena FM to wewnętrzny element odbiorczy przeznaczony do przechwytywania sygnałów nadawanych w paśmie FM bez konieczności stosowania konwencjonalnej zewnętrznej anteny teleskopowej. Jest instalowany wewnątrz obudowy produktu i podłączony do obwodu odbiornika FM za pomocą przewodu, wtyku lub innego interfejsu elektrycznego.
W przypadku wielu produktów komercyjnych instalacja wewnętrzna zapewnia ważną równowagę pomiędzy funkcjonalnością RF a wzornictwem przemysłowym. Zamiast pozwalać, aby antena wystawała poza obudowę, producenci mogą umieścić element odbiorczy w dostępnej przestrzeni.
Konstrukcja z rdzeniem ferrytowym jest powszechnie stosowana w kompaktowych zastosowaniach związanych z odbiorem FM. Materiał ferrytowy pomaga skoncentrować strumień magnetyczny wokół cewki, podczas gdy nawinięty przewodnik przekształca energię elektromagnetyczną w sygnał elektryczny, który może zostać przetworzony przez obwód odbiorczy.
Antena staje się zatem częścią całego systemu RF, a nie izolowanym akcesorium. Jego działanie zależy zarówno od jego własnych właściwości elektrycznych, jak i od środowiska, w którym działa.
Jak zbudowana jest wbudowana antena radiowa FM?
Projektowanie wewnętrznej anteny FM zwykle rozpoczyna się od docelowego zakresu częstotliwości i dostępnej przestrzeni instalacyjnej. Następnie inżynierowie określają odpowiednie wymiary ferrytu, strukturę uzwojenia, specyfikacje przewodów, metodę połączenia i konfigurację mechaniczną.
Rdzeń ferrytowy
Rdzeń ferrytowy jest ważną częścią struktury odbiorczej magnetycznej. Właściwości materiału i wymiary fizyczne wpływają na skuteczność anteny w interakcji z otaczającym ją polem elektromagnetycznym.
Cewka precyzyjna
Drut miedziany jest owinięty wokół rdzenia ferrytowego zgodnie z określonymi wymaganiami elektrycznymi. Spójność uzwojeń jest ważna, ponieważ różnice mogą wpływać na charakterystykę elektryczną poszczególnych jednostek antenowych.
Struktura połączenia
W zależności od urządzenia głównego antena może wykorzystywać różne konfiguracje kabli, styków i złączy. Odpowiednia konstrukcja połączeń upraszcza montaż i ogranicza niepotrzebne modyfikacje płytki drukowanej klienta.
Konfiguracja mechaniczna
Wymiary należy uwzględnić już na wczesnym etapie projektowania. Antena dobrze sprawująca się elektrycznie może być nieodpowiednia, jeśli nie mieści się w zamierzonej obudowie lub koliduje z innymi elementami.
Dlaczego konstrukcja anteny wewnętrznej ma znaczenie?
Nowoczesne urządzenia elektroniczne stają się coraz mniejsze, a jednocześnie zawierają więcej funkcji. Stwarza to wymagające środowisko dla komponentów RF, ponieważ cenna przestrzeń wewnętrzna jest współdzielona przez baterie, płytki PCB, głośniki, procesory, obwody zasilania i konstrukcje mechaniczne.
Prawidłowo zaprojektowana antena wewnętrzna może oferować kilka praktycznych korzyści:
- Optymalizacja przestrzeni:Antena jest instalowana wewnątrz produktu i nie wymaga zewnętrznej przestrzeni montażowej.
- Ulepszony wygląd produktu:Do codziennej pracy nie jest wymagana długa antena teleskopowa.
- Ochrona mechaniczna:Umieszczenie wewnętrzne zmniejsza narażenie na przypadkowe zginanie lub uderzenie fizyczne.
- Elastyczna integracja:Dostosowane wymiary umożliwiają dostosowanie różnych układów obudów.
- Spójny montaż:Zdefiniowana wewnętrzna pozycja montażowa może wspierać standaryzowaną produkcję.
- Wszechstronność zastosowań:Tę samą podstawową koncepcję anteny można dostosować do różnych produktów elektronicznych.
Zalety te są szczególnie istotne dla producentów, którzy chcą połączyć radio FM z nowoczesnymi funkcjami bezprzewodowymi i cyfrowymi w kompaktowej obudowie.
Które produkty mogą korzystać z wbudowanej anteny FM?
Zakres zastosowań jest szerszy niż w przypadku tradycyjnych radiotelefonów wolnostojących. Jeśli system elektroniczny posiada funkcję odbioru FM i zapewnia odpowiednie środowisko instalacyjne, można rozważyć zastosowanie anteny wewnętrznej.
| Aplikacja | Typowe wymaganie | Zaleta anteny wewnętrznej |
|---|---|---|
| Dźwięk samochodowy | Stabilny odbiór FM w kompaktowej jednostce sterującej | Ukryta instalacja |
| Głośniki Bluetooth | Funkcja FM połączona z bezprzewodowym dźwiękiem | Konstrukcja zajmująca mało miejsca |
| Przenośne radia | Kompaktowa obudowa i przenośna obsługa | Zredukowane elementy zewnętrzne |
| Budziki | Zintegrowana funkcja radia FM | Czysty wygląd produktu |
| Inteligentny sprzęt audio | Wiele funkcji w jednej obudowie | Elastyczne rozmieszczenie wewnętrzne |
| Specjalistyczne odbiorniki | Integracja RF specyficzna dla aplikacji | Możliwość dostosowania konfiguracji |
Jakie czynniki wpływają na jakość odbioru FM?
Wybór anteny o właściwej częstotliwości nominalnej to dopiero pierwszy krok. Na wydajność w świecie rzeczywistym może wpływać kilka dodatkowych czynników.
1. Miejsce instalacji
Antenę należy ustawić w miejscu, w którym może skutecznie odbierać sygnał RF. Zainstalowanie go obok dużych elementów przewodzących lub obwodów o wysokim poziomie hałasu może zmniejszyć praktyczną wydajność.
2. Układ PCB
PCB może wpływać na środowisko elektromagnetyczne anteny. Inżynierowie powinni wziąć pod uwagę odległość między anteną a procesorami, zasilacze impulsowe, szybkie interfejsy i inne potencjalne źródła zakłóceń.
3. Materiał obudowy
Obudowy plastikowe i nieprzewodzące zazwyczaj zapewniają inne środowisko RF niż obudowy metalowe. Dlatego też ostateczna obudowa powinna zostać objęta testami prototypu.
4. Prowadzenie kabli
Przewód antenowy należy poprowadzić ostrożnie i trzymać z dala od niepotrzebnych źródeł zakłóceń elektrycznych. Spójne prowadzenie kabli może również pomóc w utrzymaniu powtarzalnej wydajności produkcji.
5. Czułość odbiornika
Antena nie jest w stanie skompensować wszystkich ograniczeń w obwodzie odbiorczym. Podczas opracowywania produktu należy wspólnie ocenić charakterystykę anteny i działanie odbiornika.
Jakie specyfikacje powinni porównać kupujący?
Zaopatrując się w antenę FM, zespoły zakupowe powinny stworzyć kartę specyfikacji technicznej przed złożeniem zapytania o wycenę. Dzięki temu porównanie dostawców jest bardziej miarodajne i zmniejsza ryzyko wyboru komponentu wyłącznie na podstawie ceny.
| Specyfikacja | Zalecana ocena | Znaczenie zakupów |
|---|---|---|
| Zakres częstotliwości | Potwierdź kompatybilność z wymaganym pasmem FM | Niezbędny |
| Materiał ferrytowy | Oceń materiał i spójność | Wysoki |
| Uzwojenie cewki | Sprawdź dokładność i powtarzalność nawijania | Wysoki |
| Wymiary | Dopasuj dostępną przestrzeń wewnętrzną | Niezbędny |
| Długość przewodu | Potwierdź wymagania dotyczące PCB i montażu | Średni |
| Złącze | Sprawdź zgodność elektryczną i mechaniczną | Wysoki |
| Zakres temperatur | Dopasuj środowisko operacyjne | Średnie do Wysokie |
| Personalizacja | Określ, czy specyfikacje OEM są obsługiwane | Wysoki |
W przypadku produkcji seryjnej kupujący powinni również wziąć pod uwagę procedury zatwierdzania próbek, kontrolę przychodzącą, spójność produkcji, opakowanie, czas realizacji i wsparcie techniczne.
W jaki sposób inżynierowie mogą zintegrować antenę z produktem?
Pomyślny proces integracji anteny powinien rozpocząć się przed zamrożeniem ostatecznej obudowy. Wczesna koordynacja pomiędzy dostawcą anteny, inżynierem PCB, inżynierem mechanikiem i producentem produktu może zapobiec kosztownym przeprojektowaniom.
- Zdefiniuj wymagania RF:Ustal docelowy zakres częstotliwości FM i architekturę odbiornika.
- Zarezerwuj miejsce na instalację:Przed ukończeniem układu mechanicznego określ lokalizację anteny.
- Podaj rysunki:Podziel się dostępnymi wymiarami i wymaganiami dotyczącymi połączeń z producentem anteny.
- Opracuj próbki:Oceń niestandardowe prototypy anten w zamierzonym produkcie.
- Przetestuj cały zestaw:Zmierz odbiór w realistycznych warunkach pracy.
- Sfinalizuj specyfikacje produkcyjne:Wymiary zamków, parametry uzwojeń, kable, złącza i kryteria kontroli.
Testowanie prototypu jest szczególnie ważne, ponieważ wydajność anteny mierzona na zewnątrz produktu może nie odzwierciedlać wydajności po zainstalowaniu anteny w ostatecznej obudowie.
Czego należy szukać u dostawcy anten FM?
Odpowiedni dostawca powinien być w stanie zapewnić coś więcej niż tylko element katalogu. W przypadku projektów OEM i ODM komunikacja techniczna i możliwości dostosowywania mogą być równie ważne, jak podstawowa specyfikacja anteny.
Oceniając chińskiego producenta lub dostawcę anten, należy wziąć pod uwagę następujące kwestie:
- Doświadczenie w produkcji komponentów anten FM i innych RF.
- Możliwość dostosowania wymiarów rdzenia ferrytowego i konstrukcji uzwojenia.
- Stabilna kontrola uzwojenia cewki i montażu komponentów.
- Możliwość dostosowania kabli, styków i złączy.
- Opracowanie próbki przed masową produkcją.
- Przejrzyste rysunki techniczne i specyfikacje produktu.
- Procedury kontroli jakości partii produkcyjnych.
- Responsywna komunikacja podczas rozwoju produktu.
Qianmu koncentruje się na rozwoju i produkcji anten do różnych zastosowań elektronicznych. Indywidualne podejście pozwala klientom omówić wymagania dotyczące częstotliwości, wymiary instalacji, metody połączeń i inne parametry specyficzne dla projektu przed sfinalizowaniem rozwiązania produkcyjnego.
Często zadawane pytania dotyczące wbudowanej anteny radia FM
Czy wbudowana antena radiowa FM może zastąpić zewnętrzną antenę teleskopową?
W przypadku wielu kompaktowych produktów elektronicznych zamiast tradycyjnej anteny teleskopowej można zastosować antenę wewnętrzną. Ostateczny wybór zależy jednak od projektu odbiornika, struktury produktu, dostępnej przestrzeni instalacyjnej i wymaganej wydajności odbioru.
Jaki zakres częstotliwości FM jest zwykle obsługiwany?
Wiele komercyjnych zastosowań radia FM działa w zakresie 88–108 MHz. Dokładny projekt anteny powinien być dopasowany do wymaganego zakresu częstotliwości i obwodu odbiorczego.
Czy antenę można dostosować do małej obudowy?
Tak. Dostosowanie może dotyczyć wymiarów ferrytu, struktury cewki, długości przewodu, konfiguracji zacisków i innych wymagań mechanicznych. Testowanie prototypu jest zalecane, gdy przestrzeń instalacyjna jest bardzo ograniczona.
Czy umiejscowienie anteny wpływa na odbiór radia?
Tak. Umiejscowienie może mieć znaczący wpływ. Znajdujące się w pobliżu elementy metalowe, obwody zasilania, procesory, ścieżki PCB, baterie i kable mogą zmieniać środowisko elektromagnetyczne wokół anteny.
Czy antenę należy testować wewnątrz gotowego produktu?
Tak. Testowanie anteny wewnątrz rzeczywistej obudowy zapewnia bardziej realistyczne informacje na temat ostatecznej wydajności odbioru niż testowanie anteny jako niezależnego elementu.
Dlaczego warto wybrać antenę dostosowaną do indywidualnych potrzeb zamiast modelu standardowego?
Niestandardowy model można zaprojektować w oparciu o określone wymiary, interfejs odbiornika, miejsce instalacji i ograniczenia mechaniczne produktu. Może to ułatwić integrację i zmniejszyć potrzebę modyfikacji strukturalnych.
Czy wbudowana antena radiowa FM jest odpowiednia dla Twojego produktu?
W przypadku nowoczesnych produktów elektronicznych, w których przestrzeń, wygląd, niezawodność i funkcjonalność RF muszą współistnieć, wbudowana antena może stanowić praktyczną alternatywę dla konwencjonalnych konstrukcji zewnętrznych. Jego powodzenie zależy od całego procesu inżynieryjnego, w tym doboru ferrytu, uzwojenia cewki, wymagań częstotliwościowych, projektu PCB, pozycji instalacji, konstrukcji obudowy i testowania produktu końcowego.
Qianmu zapewnia dostosowane do indywidualnych potrzeb rozwiązania z wbudowaną anteną radiową FM dla producentów opracowujących sprzęt audio, elektronikę samochodową, przenośne radia, głośniki Bluetooth i inne urządzenia obsługujące FM. Jeśli masz określony zakres częstotliwości, rozmiar obudowy, wymagania dotyczące kabla lub interfejs odbiornika,skontaktuj się z namiaby omówić Twój projekt i opracować konfigurację anteny pasującą do wymagań Twojego produktu.
