W jaki sposób antena WiFi w cyfrowej ramce do zdjęć może poprawić wydajność sieci bezprzewodowej i zdalną transmisję obrazu?

Gdy inteligentne ramki na zdjęcia wymagają niezawodnej synchronizacji w chmurze, szybkich aktualizacji obrazów i stabilnej łączności bezprzewodowej, jest to właściwy wybórAntena Wi-Fi w cyfrowej ramce na zdjęciastaje się ważnym elementem sprzętowym.Qianmuopracowuje dedykowane rozwiązania antenowe do kompaktowych cyfrowych ramek do zdjęć, pomagając producentom rozwiązać problem tłumienia sygnału, zakłóceń wewnętrznych i ograniczonej przestrzeni instalacyjnej poprzez konstrukcję RF dostosowaną do konkretnego zastosowania.

Cyfrowa ramka na zdjęcia korzysta z Wi-Fi w zakresie takich funkcji, jak synchronizacja w chmurze, zdalna transmisja zdjęć, zaplanowane aktualizacje treści i zarządzanie urządzeniami za pomocą aplikacji. Jednakże antena działa w kompaktowej obudowie zawierającej ekrany, baterie, płytki drukowane i inne elementy, które mogą mieć wpływ na wydajność RF. Dedykowaną antenę można zaprojektować w oparciu o fizyczną strukturę ramy, pasma robocze, złącze, prowadzenie kabli i pozycję montażową. Rozwiązanie Qianmu obsługuje aplikacje 2,4 GHz i 5 GHz, ze standardowymi specyfikacjami, w tym impedancją 50 Ω, SWR ≤1,8, wzmocnieniem 2–4 dBi oraz konfiguracjami FPC, PCB SMT lub zewnętrznymi prętami samoprzylepnymi. Dostępne są również niestandardowe wymiary, złącza, długości kabli i parametry RF dla różnych konstrukcji urządzeń.

Spis treści

1. Dlaczego cyfrowa ramka na zdjęcia wymaga dedykowanej anteny Wi-Fi?
2. Jak działa antena w inteligentnej ramce na zdjęcia?
3. Jakie specyfikacje powinni ocenić kupujący?
4. Gdzie można zastosować te anteny?
5. Jak należy zainstalować antenę WiFi?
6. Jak producenci powinni wybrać odpowiednią antenę?
7. Dlaczego warto rozważyć Qianmu w przypadku niestandardowej produkcji anten?
8. Często zadawane pytania

Dlaczego cyfrowa ramka na zdjęcia wymaga dedykowanej anteny Wi-Fi?

Inteligentna cyfrowa ramka na zdjęcia to coś więcej niż wyświetlacz. Wiele nowoczesnych modeli łączy się z routerami, aplikacjami mobilnymi, platformami chmurowymi lub systemami zarządzania treścią, dzięki czemu użytkownicy mogą zdalnie przesyłać obrazy i zarządzać wyświetlaną treścią. To sprawia, że ​​komunikacja bezprzewodowa jest ważną częścią ogólnego doświadczenia z produktem.

Trudność polega na tym, że ramka na zdjęcia ma zwykle ograniczoną przestrzeń wewnętrzną. Wyświetlacz, bateria, płyta główna, głośnik, elementy metalowe i inne elementy elektroniczne mogą mieć wpływ na działanie anteny. Antena uniwersalna może pracować w warunkach laboratoryjnych, jednak po wbudowaniu w gotową obudowę zachowuje się inaczej.

Dlatego też specjalnie zaprojektowano antenę dostosowaną do rzeczywistego środowiska aplikacji. Informacje o produkcie firmy Qianmu wskazują, że jej rozwiązanie jest zoptymalizowane pod kątem kompaktowych ramek do zdjęć o przekątnej od 7 do 15,6 cali oraz pod kątem potencjalnych zakłóceń powodowanych przez ekrany, baterie i płyty główne.

• Obsługuje stabilną łączność w chmurze i zdalną transmisję obrazu.
• Zaprojektowane z myślą o kompaktowych, wewnętrznych przestrzeniach instalacyjnych.
• Dostępne dla zastosowań bezprzewodowych 2,4 GHz i 5 GHz.
• Możliwość konfiguracji z różnymi złączami i długościami kabli.

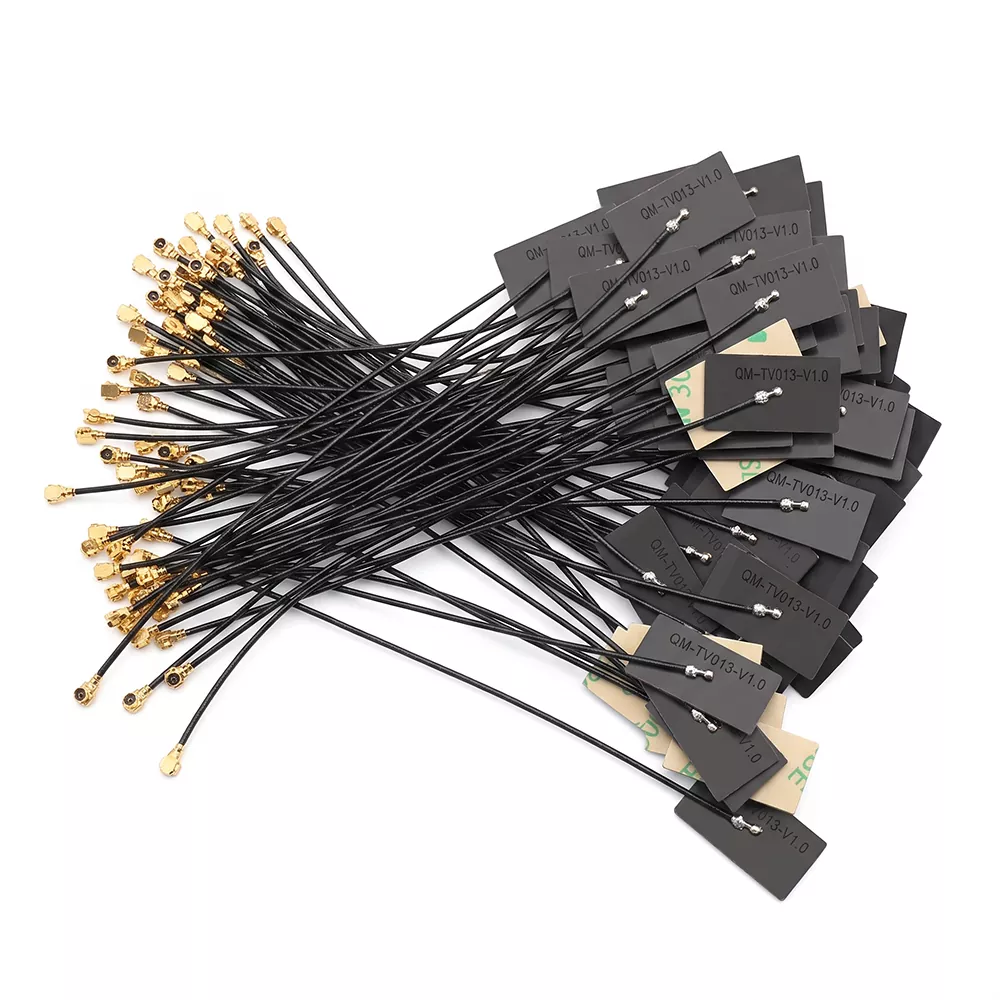

• Obsługuje konstrukcje anten FPC, PCB SMT i zewnętrznych prętów samoprzylepnych.

Jak działa antena w inteligentnej ramce na zdjęcia?

Antena dokonuje dwukierunkowej konwersji sygnałów elektrycznych na fale elektromagnetyczne. Podczas transmisji moduł WiFi ramki wysyła elektryczny sygnał RF do anteny. Antena emituje sygnał przez otaczającą przestrzeń w kierunku routera bezprzewodowego lub punktu dostępowego.

Podczas odbioru sygnały bezprzewodowe z routera są przechwytywane przez antenę i przekształcane z powrotem na sygnały elektryczne w celu przetworzenia przez moduł WiFi. Ta dwukierunkowa komunikacja umożliwia realizację takich funkcji jak:

1. Zdalne przesyłanie obrazu.
2. Synchronizacja zdjęć w chmurze.
3. Aktualizacje treści aplikacji mobilnych.
4. Zaplanowane zarządzanie wyświetlaniem.
5. Sterowanie urządzeniami w oparciu o sieć.

Inżynierowie produktu nie mogą oceniać wydajności anteny niezależnie od obudowy. Miejsce instalacji, prześwit, prowadzenie kabli, otaczające materiały i pobliskie elementy elektroniczne mogą mieć wpływ na praktyczną wydajność RF.

Jakie specyfikacje powinni ocenić kupujący?

Wybór anteny wyłącznie na podstawie wyglądu lub rodzaju złącza może powodować problemy podczas testowania prototypu lub produkcji masowej. Przed zatwierdzeniem modelu inżynierowie RF i zespoły zakupowe powinni sprawdzić zakres częstotliwości, impedancję, SWR, wzmocnienie, strukturę anteny, specyfikację kabla, złącze i wymagania środowiskowe.

Parametry te należy zawsze rozpatrywać łącznie z finalną obudową i modułem bezprzewodowym. Wyższy zysk nominalny nie oznacza automatycznie lepszej wydajności każdego produktu, ponieważ wydajność i dopasowanie anteny zależą w dużym stopniu od otaczającej struktury.

Gdzie można zastosować te anteny?

Dedykowana antena może obsługiwać różne kategorie inteligentnych ramek do zdjęć. Powszechnym wymaganiem jest niezawodna komunikacja bezprzewodowa w kompaktowej obudowie elektronicznej.

• Domowe inteligentne ramki na zdjęcia:Nadaje się do produktów o przekątnej 7 cali, 8 cali, 10,1 cala, 12 cali i 15,6 cala.
• Ramki chmur na ekranie dotykowym:Obsługuje produkty, które odbierają zdjęcia za pośrednictwem aplikacji mobilnych i platform chmurowych.
• Komercyjne ramki wystawowe:Ma zastosowanie do wystaw hotelowych, ekranów informacyjnych pensjonatów, ramek reklamowych w holach i produktów ekspozycyjnych dla firm.
• Przenośne produkty upominkowe:Przydatne w bezprzewodowych ramkach do zdjęć zasilanych bateryjnie, przeznaczonych dla konsumenckich i transgranicznych rynków e-commerce.
• Wbudowana elektronika:Można go zintegrować z rozwiązaniami płyt głównych opartymi na platformach takich jak Rockchip, Allwinner i ESP32.

W przypadku produktów niestandardowych opracowanie anteny może opierać się na rysunkach konstrukcyjnych, przestrzeni montażowej, wymaganiach dotyczących interfejsu oraz module bezprzewodowym, z którego korzysta gotowe urządzenie.

Jak należy zainstalować antenę WiFi?

Prawidłowa instalacja jest niezbędna, ponieważ nawet technicznie odpowiednia antena może ulec pogorszeniu, jeśli zostanie nieprawidłowo umieszczona wewnątrz obudowy.

Krok 1: Przygotuj obszar instalacji

Wyłącz ramkę i zdejmij tylną pokrywę. Oczyść miejsce przeznaczone do instalacji i upewnij się, że jest wystarczająco dużo miejsca na korpus anteny i kabel koncentryczny. Unikaj miejsc, w których konstrukcje metalowe mogą zakłócać ścieżkę RF.

Krok 2: Ustaw antenę

W przypadku anteny FPC umieść antenę samoprzylepną płasko na odpowiedniej powierzchni wewnętrznej. Unikaj bezpośrednich zakłóceń pochodzących z wyświetlacza, akumulatora, elementów płyty głównej i innych potencjalnych przeszkód RF. Zewnętrzne anteny z prętem samoprzylepnym powinny być bezpiecznie umieszczone w wyznaczonym punkcie montażowym.

Krok 3: Podłącz i przetestuj

Podłącz antenę do modułu WiFi za pomocą odpowiedniego złącza RF. Utrzymuj kabel koncentryczny w porządku i unikaj niepotrzebnych ostrych zagięć, ściskania lub splątania. Po ponownym złożeniu obudowy przetestuj łączność sieciową, zdalną transmisję obrazu i długotrwałe działanie.

W przypadku produkcji masowej producenci powinni postępować zgodnie ze znormalizowanym rysunkiem instalacyjnym. Spójne rozmieszczenie anten pomaga zmniejszyć różnice między jednostkami produkcyjnymi.

Jak producenci powinni wybrać odpowiednią antenę?

Zespoły ds. produktu powinny ocenić wybór anteny jako części kompletnego systemu bezprzewodowego, a nie traktować ją jako izolowany element. Poniższa lista kontrolna może pomóc w zmniejszeniu ryzyka związanego z prototypem i produkcją.

1. Potwierdź pasmo bezprzewodowe.Określ, czy urządzenie wymaga pracy w paśmie 2,4 GHz, 5 GHz, czy w trybie dwuzakresowym.
2. Sprawdź dostępną przestrzeń instalacyjną.Zmierz obszar anteny i rozważ położenie wyświetlacza, baterii, płytki drukowanej i obudowy.
3. Dopasuj złącze RF.Sprawdź, czy moduł wymaga interfejsu IPEX4, MHF1, RP-SMA lub innego.
4. Zdefiniuj wymagania dotyczące kabli.Długość i przebieg kabla należy określić przed przystąpieniem do montażu anteny.
5. Oceń wydajność RF w gotowym produkcie.Testy prototypu należy wykonać po zamontowaniu anteny w rzeczywistej obudowie.
6. Poproś o próbki przed produkcją masową.Walidacja próbki pomaga potwierdzić kompatybilność i zmniejsza ryzyko problemów z sygnałem na dużą skalę.
7. Rozważ możliwość dostosowywania.Producent potrafiący dostosować wymiary, wzmocnienie, złącza i specyfikacje kabli może lepiej wspierać niestandardowe projekty produktów.

W przypadku zespołów zakupowych bezpośrednia komunikacja z producentem anteny może również uprościć wyjaśnienia techniczne, testowanie próbek, koordynację produkcji i późniejsze zmiany projektu.

Dlaczego warto rozważyć Qianmu w przypadku niestandardowej produkcji anten?

Qianmu Communication koncentruje się na badaniach, rozwoju i produkcji anten komunikacyjnych, w tym anten FPC, anten PCB, anten Wi-Fi, anten Bluetooth, anten 5G, anten GPS i niestandardowych rozwiązań RF.

W przypadku zastosowań w cyfrowych ramkach do zdjęć firma Qianmu zapewnia dedykowane projekty, zamiast polegać wyłącznie na ogólnych konfiguracjach anten. Jego możliwości produkcyjne umożliwiają dostosowywanie w oparciu o wymiary produktu, moduły komunikacyjne, częstotliwość roboczą, pozycję instalacji, wymagania dotyczące złączy i specyfikacje kabli.

Opublikowane przez producenta specyfikacje produktu obejmują zgodność z dyrektywami RoHS i REACH, a pomoc w zakresie certyfikacji CE i FCC może być zapewniona zgodnie z wymaganiami projektu. W przypadku projektów OEM i ODM kupujący mogą również ocenić próbki przed przejściem do produkcji seryjnej.

Dodatkowe informacje na temat możliwości anteny Qianmu można znaleźć na stronieRozwiązania do produkcji anten Qianmulub przejrzyj dedykowaneStrona produktu z cyfrową ramką na zdjęcia i anteną WiFi.

Często zadawane pytania

Czy wymiary anteny i złącze można dostosować?

Tak. Qianmu umożliwia dostosowywanie wymiarów anteny, długości kabla, parametrów wzmocnienia i typów złączy w zależności od struktury urządzenia, przestrzeni instalacyjnej i interfejsu modułu WiFi.

Czy antena obsługuje Wi-Fi zarówno 2,4 GHz, jak i 5 GHz?

Standardowa specyfikacja obsługuje częstotliwości 2400–2500 MHz i 5150–5850 MHz. Konkretne konfiguracje pasma można omówić w zależności od modułu bezprzewodowego i wymagań aplikacji.

Jakie konstrukcje antenowe są dostępne dla cyfrowych ramek do zdjęć?

Dostępne konstrukcje obejmują elastyczne anteny FPC, anteny PCB SMT i zewnętrzne anteny z prętem samoprzylepnym. Odpowiednia konstrukcja zależy od obudowy, dostępnej przestrzeni, metody instalacji i projektu RF.

Co należy przetestować przed złożeniem zamówienia zbiorczego?

Producenci powinni przetestować antenę w obudowie gotowego produktu i ocenić stabilność sieci bezprzewodowej, zdalną transmisję obrazu, niezawodność połączenia i wydajność w realistycznych warunkach pracy. Pomaga to zidentyfikować problemy z integracją przed masową produkcją.

Czy antenę można stosować w komercyjnych produktach z wyświetlaczami cyfrowymi?

Tak. Zakres zastosowań obejmuje komercyjne inteligentne ramki do wyświetlaczy, wyświetlacze w hotelach i pensjonatach, ramki reklamowe w lobby, produkty do wyświetlania dla firm i inne połączone cyfrowe ramki do zdjęć.

Wniosek

Niezawodne połączenie bezprzewodowe jest niezbędne w przypadku nowoczesnych inteligentnych ramek do zdjęć, które opierają się na synchronizacji w chmurze i zdalnym zarządzaniu treścią. Wybór anteny na podstawie częstotliwości, dopasowania RF, przestrzeni instalacyjnej, złącza, poprowadzenia kabla i rzeczywistej wydajności obudowy może pomóc producentom w zbudowaniu bardziej spójnego systemu bezprzewodowego. Jeśli opracowujesz nową ramkę do zdjęć, wymieniasz istniejącą antenę lub planujesz produkcję OEM/ODM,skontaktuj się z namiaby omówić wymiary anteny, wymagania dotyczące częstotliwości, konfigurację złączy, próbki i niestandardowe potrzeby produkcyjne z zespołem inżynierów Qianmu.
