W jaki sposób antena sieci komórkowej poprawia łączność bezprzewodową?

Spis treści

1. Zarys artykułu
2. Co to jest antena sieci komórkowej?
3. Jak działa antena sieci komórkowej?
4. Jakie czynniki wpływają na wydajność anteny komórkowej?
5. Jaki typ anteny komórkowej wybrać?
6. Jak wybrać odpowiednią antenę sieci komórkowej?
7. Jak należy zainstalować antenę komórkową?
8. Gdzie stosuje się anteny sieci komórkowych?
9. W jaki sposób komunikacja Qianmu wspiera projekty anten komórkowych?
10. Jakich typowych błędów należy unikać?
11. Jak utrzymać stabilną wydajność anteny komórkowej?
12. Często zadawane pytania
13. Wniosek

Zarys artykułu

• Zrozumienie roli anteny w komunikacji komórkowej.
• Dowiedz się, jak częstotliwość, wzmocnienie, impedancja, efektywność promieniowania i instalacja wpływają na wydajność.
• Porównaj popularne konfiguracje anten zewnętrznych i wbudowanych.
• Zidentyfikuj najważniejsze czynniki przy wyborze anteny do nowego produktu.
• Ulepsz praktyki instalacji i integracji.
• Zrozum typowe zastosowania przemysłowe, samochodowe, IoT i sieciowe.
• Dowiedz się, jak spersonalizowany rozwój anten może sprostać trudnym wymaganiom produktu.
• Użyj praktycznych metod rozwiązywania problemów i konserwacji, aby poprawić niezawodność komunikacji.

Co to jest antena sieci komórkowej?

Antena sieci komórkowej to element o częstotliwości radiowej przeznaczony do przesyłania i odbierania sygnałów elektromagnetycznych sygnałów poprzez sieci komunikacji komórkowej. Współpracuje z modemem komórkowym, modułem komunikacyjnym, kabel koncentryczny, złącze i układ elektroniczny przetwarzający dane bezprzewodowe.

W zależności od zastosowania antena komórkowa może obsługiwać sieci 2G, 3G, 4G LTE, 5G lub kilka generacji jednocześnie komunikację komórkową. Nowoczesny sprzęt często wymaga pracy wielopasmowej, ponieważ produkty mogą być sprzedawane w różnych krajach lub wdrażane w sieciach wykorzystujących różne zakresy częstotliwości.

Antena to nie tylko akcesorium mocowane na zewnątrz urządzenia. Jego struktura fizyczna, wymiary, lokalizacja, odniesienie do uziemienia, prowadzenie kabla, złącze i otaczające materiały mogą mieć wpływ na zachowanie częstotliwości radiowej. Teoretycznie antena o dużym wzmocnieniu może działać słabo, jeśli zostanie nieprawidłowo zainstalowana lub umieszczona zbyt blisko materiały przewodzące.

Jak działa antena sieci komórkowej?

System komunikacji komórkowej przekształca informacje cyfrowe w energię o częstotliwości radiowej. Moduł komórkowy generuje sygnał RF i przesyła go przez ścieżkę anteny. Antena przekształca energię elektryczną RF w fale elektromagnetyczne rozchodzące się w otaczającym środowisku.

Podczas odbioru proces działa w odwrotnym kierunku. Energia elektromagnetyczna docierająca z komórki stacja bazowa indukuje elektryczny sygnał RF na antenie. Sygnał przemieszcza się ścieżką RF do moduł komunikacyjny, gdzie są one przetwarzane i przekształcane na dane użytkowe.

Kilka cech technicznych określa skuteczność tego procesu:

• Zakres częstotliwości:Określa, na jakich pasmach komórkowych antena może efektywnie działać.
• Osiągać:Opisuje, w jaki sposób antena koncentruje lub rozprowadza wypromieniowaną energię w poszczególnych kierunkach.
• Impedancja:Właściwe dopasowanie pomaga zmniejszyć moc RF odbijaną w kierunku nadajnika.
• VSWR:Wskazuje dopasowanie impedancji w całym zakresie częstotliwości roboczej.
• Efektywność promieniowania:Wskazuje, jak skutecznie dostarczona moc RF jest przekształcana w promieniowanie.
• Polaryzacja:Wpływa na sposób interakcji anteny z polaryzacją odbieranego sygnału.
• Struktura mechaniczna:Określa, w jaki sposób antena może zostać zintegrowana z końcowym wyposażeniem.

To wyjaśnia, do czego może prowadzić wybór anteny wyłącznie na podstawie nazwy produktu lub specyfikacji zysku nominalnego rozczarowujące wyniki. Wydajność RF należy oceniać jako część kompletnego urządzenia.

Jakie czynniki wpływają na wydajność anteny komórkowej?

Gdy urządzenie komórkowe ma problemy z niestabilnymi połączeniami, powolną transmisją danych, częstymi awariami sieci lub słaby zasięg, należy wziąć pod uwagę system antenowy, a także warunki modemu i sieci. Kilka czynniki praktyczne mogą obniżyć wydajność.

Dlaczego umiejscowienie anteny ma znaczenie?

Umieszczenie anteny jest jednym z najczęściej pomijanych aspektów projektowania produktów bezprzewodowych. Następnie zainstalowana antena do akumulatora, metalowej ramy, płytki drukowanej, wiązki kabli lub innego elementu przewodzącego mogą zachowywać się inaczej z tej samej anteny testowanej w wolnej przestrzeni.

W przypadku anten zewnętrznych odpowiedni odstęp i odpowiednie miejsce montażu mogą pomóc w zapewnieniu bardziej przewidywalnego sygnału środowisko radiacyjne. W przypadku anten wbudowanych inżynierowie muszą wziąć pod uwagę dostępną powierzchnię podłoża, plastik obudowa, układ PCB, elementy wewnętrzne i odległość między anteną a innymi obwodami wrażliwymi na częstotliwości radiowe.

Jaki typ anteny komórkowej wybrać?

Nie ma uniwersalnej anteny komórkowej odpowiedniej dla każdego urządzenia. Odpowiednia konfiguracja zależy od strukturę sprzętu, dostępną przestrzeń instalacyjną, wymagane pasma częstotliwości, warunki środowiskowe i żądaną wydajność RF.

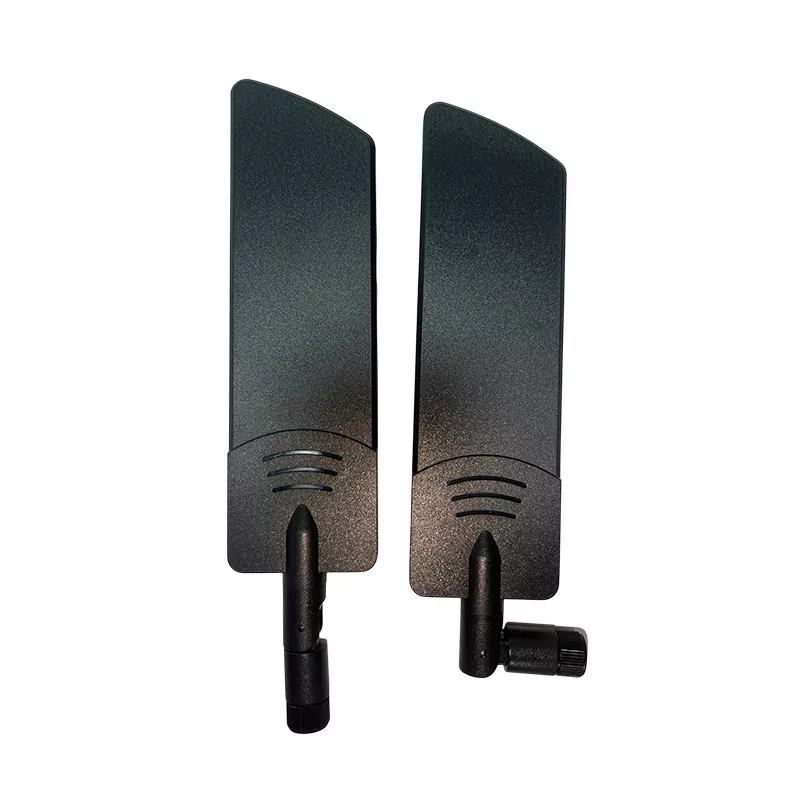

Zewnętrzne anteny komórkowe

Anteny zewnętrzne są przydatne, gdy obudowa urządzenia powoduje znaczne zakłócenia w zakresie częstotliwości radiowych lub gdy produkt wymaga elastycznej pozycji montażowej. Typowe konfiguracje obejmują anteny prętowe, anteny gumowe, anteny magnetyczne i inne konstrukcje montowane na zewnątrz.

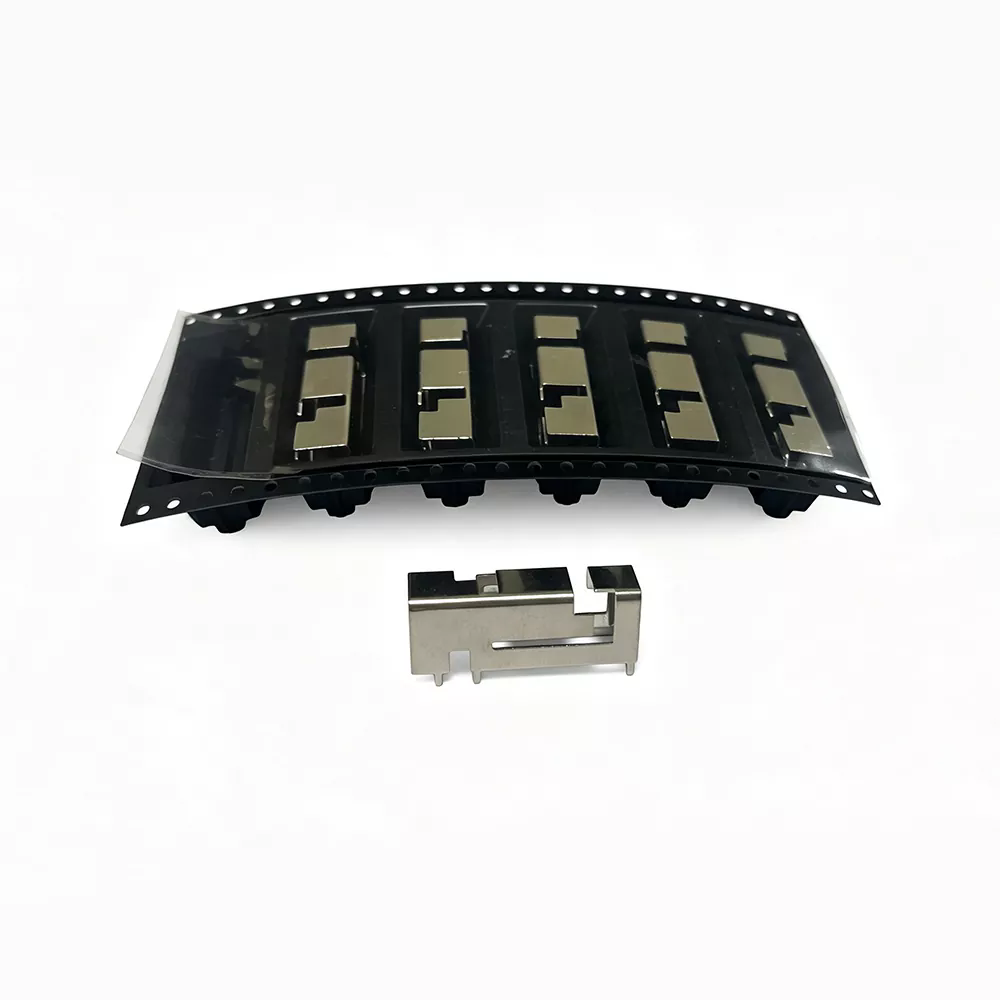

Wbudowane anteny komórkowe

Anteny wpuszczane przeznaczone są do produktów charakteryzujących się czystym wyglądem, zwartą konstrukcją lub chronionym wnętrzem instalacja jest ważna. Można je zintegrować ze sprzętem elektronicznym, terminalami IoT, komunikacją urządzeń i innych kompaktowych produktów.

Anteny z podstawą magnetyczną

Montaż magnetyczny zapewnia wygodną instalację na odpowiednich powierzchniach metalowych i może uprościć instalację podczas instalacji lub testowania należy zmienić położenie anteny. Długość kabla i dobór złącza powinny być odpowiednie być rozpatrywane jednocześnie.

Indywidualne rozwiązania antenowe

Indywidualne projekty stają się szczególnie cenne, gdy standardowa antena nie jest w stanie spełnić wymagań mechanicznych lub wymagania elektryczne produktu końcowego. Wymiary, długość kabla, złącze, pokrycie częstotliwości, montaż Może zaistnieć potrzeba dostosowania struktury i charakterystyki RF w celu dopasowania do zastosowania.

Jak wybrać odpowiednią antenę sieci komórkowej?

Wybór anteny należy rozpocząć od rzeczywistych wymagań produktu, a nie od ogólnego katalogu anten. Systematyczny proces selekcji może zmniejszyć liczbę przeprojektowań, opóźnień w testowaniu i nieoczekiwanych problemów z komunikacją.

1. Zdefiniuj standardy komórkowe.Określ, czy produkt wymaga 2G, 3G, 4G LTE, 5G, czy kombinacji technologii.
2. Zidentyfikuj wymagane pasma częstotliwości.Różni rynki i operatorzy sieci mogą korzystać z różnych pasm, dlatego powinny być stosowane docelowe częstotliwości operacyjne należy potwierdzić przed wyborem anteny.
3. Sprawdź dostępną przestrzeń instalacyjną.Przed wybraniem konstrukcji anteny zmierz obudowę, obszar montażowy, prześwit i przestrzeń wewnętrzną.
4. Określ wymagania dotyczące złącza i kabla.Typ złącza i długość kabla powinny być dopasowane do modułu komunikacyjnego i montażu mechanicznego.
5. Weź pod uwagę środowisko operacyjne.Sprzęt zewnętrzny, pojazdy, szafy przemysłowe i produkty przenośne mogą mieć bardzo różne wymagania.
6. Przejrzyj wydajność RF.Należy ocenić charakterystykę częstotliwościową, wzmocnienie, VSWR, impedancję, wydajność i charakterystykę promieniowania.
7. Sprawdź antenę wewnątrz gotowego produktu.Ostateczną wydajność należy sprawdzić po integracji, ponieważ obudowa i otaczające ją komponenty mogą to zrobić zmienić zachowanie RF.

Jak należy zainstalować antenę komórkową?

Nawet dobrze zaprojektowana antena sieci komórkowej może działać słabiej, jeśli instalacja zostanie źle wykonana. Dlatego instalację należy traktować jako część procesu projektowania RF, a nie jako końcowe zadanie montażowe.

Trzymaj antenę z dala od głównych źródeł przeszkód

Jeśli to możliwe, unikaj umieszczania anteny bezpośrednio obok dużych metalowych elementów lub gęsto upakowanej elektroniki zespoły. Metal może wpływać na rozkład prądu i zmieniać zamierzoną charakterystykę promieniowania anteny.

Prowadzenie kabla sterującego

Kabel koncentryczny należy poprowadzić ostrożnie i zabezpieczyć przed niepotrzebnymi naprężeniami mechanicznymi. Nadmiernie skomplikowane prowadzenie, ostre zakręty, złe złącza lub nieodpowiedni dobór kabli mogą spowodować wprowadzenie dodatkowego sygnału RF obawy związane ze stratami i niezawodnością.

Rozważ ostateczną wersję załącznika

Testowanie anteny poza gotowym produktem jest przydatne do wstępnej oceny, ale nie zastępuje walidacja wewnątrz rzeczywistej obudowy. Grubość plastiku, elementy metalowe, wymiary PCB, położenie baterii, i elementy montażowe mogą mieć wpływ na wynik końcowy.

Sprawdź przed masową produkcją

Testowanie prototypów pozwala inżynierom zidentyfikować problemy związane z częstotliwością radiową przed rozpoczęciem produkcji na dużą skalę. To jest szczególnie ważne w przypadku produktów, które działają w wielu pasmach komórkowych lub muszą utrzymywać łączność zmieniające się środowiska.

Gdzie stosuje się anteny sieci komórkowych?

Komunikacja komórkowa zapewnia praktyczny sposób przesyłania danych przez sprzęt bez konieczności korzystania z sieci stacjonarnej sieć przewodowa. W rezultacie anteny sieci komórkowych znajdują zastosowanie w wielu gałęziach przemysłu.

Ta sama zasada dotyczy inteligentnej infrastruktury, sprzętu zewnętrznego, terminali komunikacyjnych, energii urządzenia zarządzające i inne połączone systemy, w których niezbędny jest niezawodny dostęp bezprzewodowy.

W jaki sposób komunikacja Qianmu wspiera projekty anten komórkowych?

Komunikacja Qianmukoncentruje się na rozwoju i produkcji anten do komunikacji bezprzewodowej, dostarczanie rozwiązań dla zastosowań komórkowych, IoT, pozycjonowania, routerów i innych zastosowań bezprzewodowych. Jego antena komórkowa portfolio obejmuje różne konstrukcje i metody instalacji, aby dostosować się do różnych projektów sprzętu.

Dla klientów rozwijających sprzęt podłączony, najważniejsza zaleta pracy z doświadczoną anteną dostawcą jest możliwość uwzględnienia wymagań RF wraz z integracją mechaniczną. Produkt może wymagać: określonego zakresu częstotliwości, kompaktowych wymiarów, konkretnego złącza, określonej długości kabla lub specjalizacji konstrukcja montażowa. Wymagania te muszą ze sobą współdziałać, a nie być oceniane niezależnie.

Opcje dostosowywania

Od prototypu do produkcji

Praktyczny proces opracowywania anteny może obejmować analizę zastosowania, ocenę częstotliwości, analizę strukturalną projektowanie, optymalizacja RF, produkcja prototypów, testowanie wydajności i produkcja masowa. To podejście pomaga zidentyfikować potencjalne problemy z integracją, zanim wolumen produkcji wzrośnie.

Komunikacja Qianmu obsługuje produkty standardowe, a także wymagania niestandardowe i zorientowane na OEM. W zależności na projekcie klienci mogą określić parametry takie jak częstotliwość, rozmiar, złącze, kabel, sposób montażu, i inne wymagania związane z aplikacją.

W ofercie firmy znajdują się konfiguracje anten zewnętrznych, rozwiązania anten wewnętrznych, podstawy magnetyczne projekty, produkty wbudowane i anteny komórkowe przeznaczone do różnych zastosowań komunikacyjnych.

Jakich typowych błędów należy unikać?

Wiele problemów z łącznością bezprzewodową jest spowodowanych nie wadliwą anteną, ale wyborem lub integracją antenę bez uwzględnienia całego systemu RF.

1. Wybór wyłącznie na podstawie zysku:Zysk to tylko jeden parametr. Pokrycie częstotliwości, wydajność, promieniowanie wzór, dopasowanie, rozmiar i warunki montażu również mają znaczenie.
2. Pomijając obudowę:Antenę należy oceniać w rzeczywistym środowisku produktu.
3. Używanie niewłaściwego zakresu częstotliwości:Antena, która nie pokrywa prawidłowo wymaganych pasm nie może zapewnić niezawodnej wydajności tylko dlatego, że modem obsługuje te pasma.
4. Pominięcie utraty kabla:Długie lub nieodpowiednie kable RF mogą zmniejszyć sygnał dostępny dla system antenowy.
5. Pomijanie testów prototypów:Niewielkie zmiany w projekcie mogą powodować znaczne różnice w częstotliwości radiowej, szczególnie w produktach kompaktowych.
6. Brak zdefiniowania wymagań regionalnych:Produkty przeznaczone na rynki międzynarodowe mogą wymagać różne kombinacje pasm komórkowych.

Jak utrzymać stabilną wydajność anteny komórkowej?

W przypadku sprzętu używanego przez długi czas niezawodność anteny zależy zarówno od charakterystyki RF, jak i od elementów mechanicznych integralność. Okresowa inspekcja może pomóc w zidentyfikowaniu problemów, zanim staną się awariami komunikacji.

• Sprawdź anteny zewnętrzne pod kątem uszkodzeń fizycznych.
• Sprawdź elementy montażowe pod kątem poluzowania lub ruchu.
• Sprawdź złącza pod kątem korozji, zanieczyszczeń lub uszkodzeń mechanicznych.
• Sprawdź odsłonięte kable pod kątem przetarcia, zgniecenia lub nadmiernego zgięcia.
• Sprawdź wydajność komunikacji po większych modyfikacjach sprzętu.
• Zamiast zakładać, że za awarię odpowiada zawsze sieć komórkowa, należy zbadać powtarzające się awarie sieci.
• W przypadku instalacji zewnętrznych i przemysłowych należy stosować odpowiednią ochronę środowiska.

Jeśli w produkcie występują trwałe problemy z łącznością, rozwiązywanie problemów powinno uwzględniać cały sygnał ścieżka: dostępność sieci, konfiguracja modemu, kabel RF, złącze, antena, obudowa, zasilacz i środowisko instalacyjne.

Często zadawane pytania

Do czego służy antena sieci komórkowej?

Antena sieci komórkowej umożliwia urządzeniom obsługującym sieć komórkową przesyłanie i odbieranie sygnałów bezprzewodowych sieci komórkowe. Typowe zastosowania obejmują routery 4G LTE i 5G, terminale IoT, sprzęt przemysłowy, urządzenia do zdalnego monitorowania, systemy pojazdów i bramki komunikacyjne.

Czy jedna antena może obsługiwać wiele pasm komórkowych?

Tak. Anteny wielopasmowe można zaprojektować do pracy w wielu zakresach częstotliwości. Dokładne obsługiwane pasma zależą od konstrukcji anteny i wymagań docelowego zastosowania.

Jak wybrać antenę do urządzenia 4G lub 5G?

Rozpocznij od określenia wymaganych pasm częstotliwości, następnie rozważ typ anteny, pozycję instalacji, wymiary, wzmocnienie, VSWR, impedancja, złącze, długość kabla, warunki środowiskowe i obudowa urządzenia. Po integracji należy przeprowadzić końcowe testy.

Czy antena o większym zysku zawsze zapewnia lepszą wydajność?

Nie. Wyższe wzmocnienie nie oznacza automatycznie lepszej wydajności w każdym zastosowaniu. wzór promieniowania, kompatybilność częstotliwości, pozycja instalacji, wydajność, dopasowanie i otaczające środowisko równie ważne.

Czy antenę komórkową można dostosować?

Tak. W zależności od dostawcy i wymagań projektu, personalizacja może obejmować zakres częstotliwości i antenę wymiary, złącze, długość kabla, metoda montażu, konstrukcja i charakterystyka RF.

Dlaczego moje urządzenie komórkowe ma słaby sygnał nawet przy dobrym modemie?

Modem jest tylko częścią systemu bezprzewodowego. Umiejscowienie anteny, dopasowanie RF, tłumienie kabla, obudowa materiały, jakość złącza, zakłócenia otoczenia i warunki sieciowe mogą mieć wpływ na sygnał końcowy wydajność.

Czy Qianmu Communication może dostarczyć próbki przed masową produkcją?

Komunikacja Qianmu wspiera rozwój prototypów i weryfikację techniczną przed większymi programami produkcyjnymi. Może to pomóc klientom ocenić antenę w ramach zamierzonego sprzętu przed przystąpieniem do masowej produkcji.

W jakich branżach powszechnie stosuje się anteny komórkowe?

Anteny komórkowe są szeroko stosowane w przemysłowym IoT, inteligentnym transporcie, zarządzaniu flotą, zdalnym monitorowaniu, sieci bezprzewodowe, komunikacja w pojazdach, inteligentne pomiary, bramy przemysłowe i inne połączone systemy.

Jakie złącza można stosować z antenami komórkowymi?

Wybór złącza zależy od modułu komunikacyjnego i konstrukcji mechanicznej. Typowe złącza RF obejmują SMA, IPEX, MMCX i inne konfiguracje odpowiednie do danego zastosowania.

Wniosek

Antena sieci komórkowej odgrywa zasadniczą rolę w określaniu efektywności podłączonego sprzętu komunikuje się z siecią komórkową. Niezawodność działania zależy od czegoś więcej niż tylko wyboru anteny o średnicy odpowiednia nazwa produktu. Pokrycie częstotliwości, dopasowanie impedancji, wzmocnienie, wydajność, pozycja instalacji, kabel Należy wziąć pod uwagę konfigurację, projekt obudowy, warunki środowiskowe i testowanie urządzenia końcowego.

Dla producentów opracowujących produkty przemysłowe IoT, routery, systemy pojazdów, sprzęt do zdalnego monitorowania, terminali komunikacyjnych lub innych podłączonych urządzeń, wybór odpowiedniej anteny na wczesnym etapie procesu projektowania może zmniejszyć ryzyko integracji i poprawić długoterminową stabilność komunikacji.

Komunikacja Qianmudostarcza rozwiązania w zakresie anten sieci komórkowej do różnych rodzajów komunikacji wymagania, w tym produkty standardowe i rozwój anten dostosowanych do indywidualnych potrzeb. Zwracając uwagę na wydajność RF, integracja mechaniczna, wybór złącza, konfiguracja kabla i wymagania aplikacji, odpowiednia antena rozwiązanie można opracować zarówno dla projektów prototypowych, jak i produkcji seryjnej.
