Antena monetowa

Antena monetowa to kompaktowa, cylindryczna zewnętrzna antena RF o kształcie przypominającym guzik. Zaprojektowana jako dwuzakresowa antena 2,4 GHz 5,8 GHz, zapewnia lekkie rozwiązanie do transmisji bezprzewodowej dla małych urządzeń elektronicznych wykorzystujących komunikację Wi-Fi, Bluetooth i ZigBee.

Opracowana przez firmę Qianmu Communication antena z gumowym prętem wykorzystuje jednoczęściową technologię formowania wtryskowego i uszczelniania. Zawiera w całości miedziany element rezonansowy i metalową odblaskową warstwę ekranującą na dole.

Wyposażona w standardowy gwintowany interfejs SMA, ta dwupasmowa antena SMA może być zamontowana i przymocowana bezpośrednio do obudowy urządzenia. W porównaniu ze smukłymi antenami z gumowymi prętami i wbudowanymi antenami PCB, oferuje kompaktową, dyskretną konstrukcję z uszczelnioną obudową do zastosowań wewnętrznych i zewnętrznych.

Jak to działa

Antena monetowa wykorzystuje wewnętrzny dwuwarstwowy miedziany oscylator pierścieniowy do dwuzakresowej transmisji i odbioru częstotliwości RF. Podstawa w kształcie przycisku zawiera metalową warstwę odblaskową zaprojektowaną, aby pomóc zarządzać promieniowaniem sygnału i zmniejszyć wpływ pobliskich elementów elektronicznych.

1. Konstrukcja oscylatora warstwowego:Górna warstwa jest przeznaczona dla pasma 2,4 GHz wykorzystywanego przez Bluetooth i ZigBee, natomiast dolna warstwa obsługuje pasmo 5,8 GHz wykorzystywane przez kompatybilne urządzenia WiFi. Podany pełnozakresowy VSWR wynosi ≤1,35.

2. Podstawowe ekranowanie i zarządzanie zakłóceniami:Dolna metalowa warstwa odblaskowa ma za zadanie redukować wpływ zakłóceń elektromagnetycznych pochodzących z płyty głównej urządzenia, baterii litowej i metalowej obudowy. Rzeczywista wydajność zależy od środowiska instalacji i wymaga przetestowania w gotowym urządzeniu.

3. Uszczelniona obudowa i odporność na temperaturę:Jednoczęściowa, formowana wtryskowo obudowa została zaprojektowana z myślą o ochronie środowiska. Podany zakres temperatur pracy wynosi od -35°C do +70°C. Stabilność częstotliwości związaną z temperaturą należy potwierdzić w określonych warunkach testowych.

4. Dopasowanie impedancji RF:Antena wykorzystuje impedancję nominalną 50 Ω, aby wspierać integrację RF i zmniejszać niedopasowanie impedancji. Wzmocnienie, VSWR i efektywność promieniowania można ocenić za pomocą odpowiednich testów RF.

Kompatybilny sprzęt i aplikacje

1. Inteligentny dom:Jako antena do inteligentnych urządzeń domowych, może być stosowana w mini inteligentnych bramkach, gniazdach WiFi, alarmach drzwiowych i okiennych oraz pilotach Bluetooth. Jego zwarta konstrukcja umożliwia łączność bezprzewodową w urządzeniach o ograniczonej przestrzeni instalacyjnej.

2. Przemysłowy Internet Rzeczy:Tę bezprzewodową antenę z czujnikiem można zastosować w miniaturowych terminalach temperatury i wilgotności, węzłach śledzenia zasobów magazynowych i modułach bezprzewodowej transmisji danych. Ma to również znaczenie w przypadku zastosowań anteny do urządzeń IoT, gdzie pasmo częstotliwości i warunki instalacji odpowiadają wymaganiom systemowym.

3. Przenośna elektronika:Jako kompaktowa antena do urządzeń przenośnych może być stosowana w ręcznym sprzęcie skanującym, przenośnych detektorach i mini głośnikach Bluetooth. Przed ostateczną integracją należy ocenić układ urządzenia i wydajność RF.

4. Urządzenia zabezpieczające:Ta antena do bezprzewodowych urządzeń zabezpieczających może być odpowiednia dla małych kamer bezprzewodowych i systemów kontroli dostępu. W przypadku kompatybilnych systemów domofonowych opartych na technologii Bluetooth może służyć jako antena kontroli dostępu Bluetooth.

5. Akcesoria RF:Opcjonalne akcesoria obejmują kable zasilające SMA-IPEX i inne kompatybilne komponenty do połączeń RF. Wybór złącza należy potwierdzić względem modułu bezprzewodowego i interfejsu urządzenia.

Podstawowe cechy produktu

Qianmu Communication zapewnia opcje anten monetowych dla kompaktowych urządzeń bezprzewodowych, ze specyfikacjami i konfiguracjami interfejsów wybranymi zgodnie z wymaganiami aplikacji.

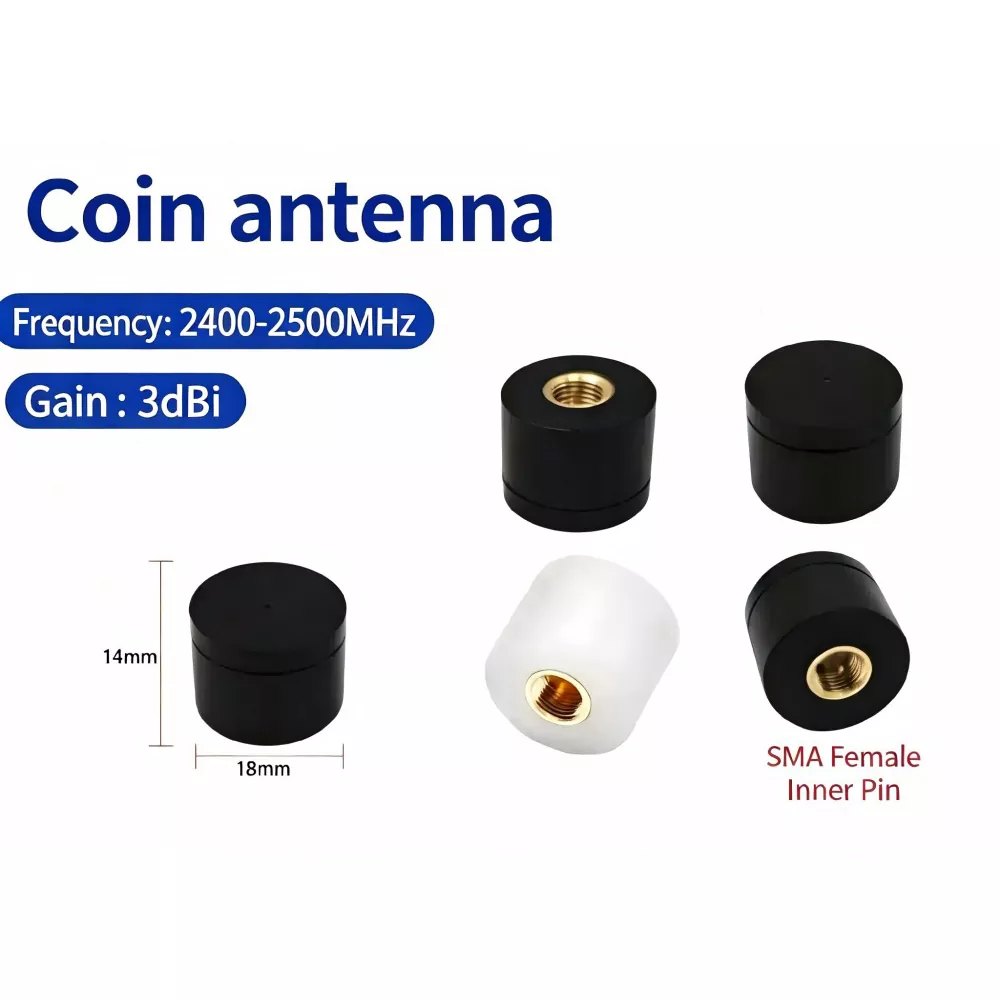

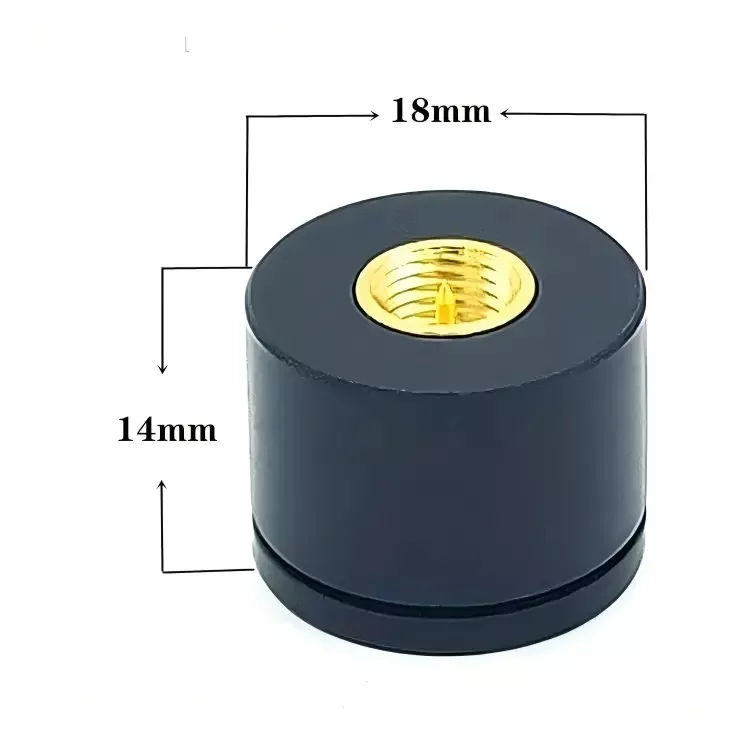

1. Kompaktowa konstrukcja w kształcie przycisku:Dostępne w średnicach podstawy 15 mm i 18 mm oraz wysokości 14 mm. Niewielkie wymiary pozwalają na montaż tam, gdzie przestrzeń na antenę zewnętrzną jest ograniczona.

2. Praca dwuzakresowa:Ta mini antena WiFi obsługuje określone zakresy częstotliwości 2,4 GHz i 5,8 GHz. W zależności od konfiguracji urządzenia antena może być używana w kompatybilnych aplikacjach WiFi, Bluetooth i ZigBee. Przed dokonaniem wyboru należy potwierdzić wymagania dotyczące częstotliwości specyficzne dla protokołu.

3. Opcje interfejsu:Standardowe konfiguracje obejmują interfejsy SMA z różnymi układami styków. Zgodne akcesoria mogą obejmować zaciski lutownicze oraz kable zasilające IPEX pierwszej lub czwartej generacji, w zależności od wybranej konfiguracji.

4. Ochrona środowiska:Obudowa o stopniu ochrony IP54 została zaprojektowana tak, aby zapewnić ochronę przed wnikaniem kurzu i rozpryskami wody. Opcje obudów czarno-białych są dostępne zgodnie z wymaganiami magazynowymi i zamówieniami.

5. Personalizacja:Niestandardowe opcje anteny SMA mogą obejmować regulację wymiarów, nadruk logo powłoki i konfiguracje złączy RF. Przy każdym zamówieniu należy potwierdzić dostępność zapasów, czas realizacji próbki i cenę hurtową.

Dane techniczne

Przykłady zastosowań

1. Inteligentne wyposażenie domu:Kompaktową antenę można zainstalować w alarmie drzwiowym lub okiennym WiFi, gdy przestrzeń w obudowie jest ograniczona. Ostateczny zasięg połączenia zależy od umiejscowienia anteny, ścian, zakłóceń i konfiguracji RF urządzenia.

2. Zaciski czujników przemysłowych:Bezprzewodowa antena z czujnikiem może być używana ze sprzętem monitorującym temperaturę i wilgotność. W przypadku urządzeń w obudowach metalowych należy ocenić położenie anteny i otaczającą strukturę uziemienia, aby określić ich wpływ na wydajność częstotliwości radiowej.

3. Sprzęt do kontroli dostępu na zewnątrz:Antena zamontowana zewnętrznie może obsługiwać kompatybilne urządzenia kontroli dostępu Bluetooth. Obudowę, uszczelkę złącza i sposób montażu należy sprawdzić pod kątem wymaganych warunków środowiskowych.

4. Sprzęt podręczny:Tę mini antenę do urządzeń przenośnych można rozważyć w przypadku bezprzewodowych skanerów kodów kreskowych i innych przenośnych urządzeń elektronicznych wymagających kompaktowej anteny zewnętrznej. Stabilność połączenia należy sprawdzić w zamierzonym środowisku operacyjnym.

Przewodnik po wyborze i zamawianiu

1. Wybór częstotliwości:W przypadku urządzeń korzystających ze zgodnych konfiguracji Wi-Fi i Bluetooth przetestuj model dwuzakresowy 2,4 GHz i 5,8 GHz. W przypadku zastosowań wykorzystujących wyłącznie technologię Bluetooth można rozważyć konfigurację jednopasmową 2,4 GHz, jeśli jest dostępna.

2. Środowisko instalacji:W przypadku urządzeń z obudowami metalowymi sprawdź pozycję montażową anteny, odstęp i układ uziemienia. Odblaskowa podstawa nie eliminuje potrzeby testowania częstotliwości radiowej w końcowej obudowie.

3. Wybór rozmiaru:Jeśli przestrzeń montażowa jest ograniczona, rozważ wersję o średnicy 15 mm. Można rozważyć wersję 18 mm, jeśli pozwala na to dostępna przestrzeń i wymagane charakterystyki RF; potwierdzać wydajność, zamiast zakładać, że większy model zawsze zapewnia większe wzmocnienie.

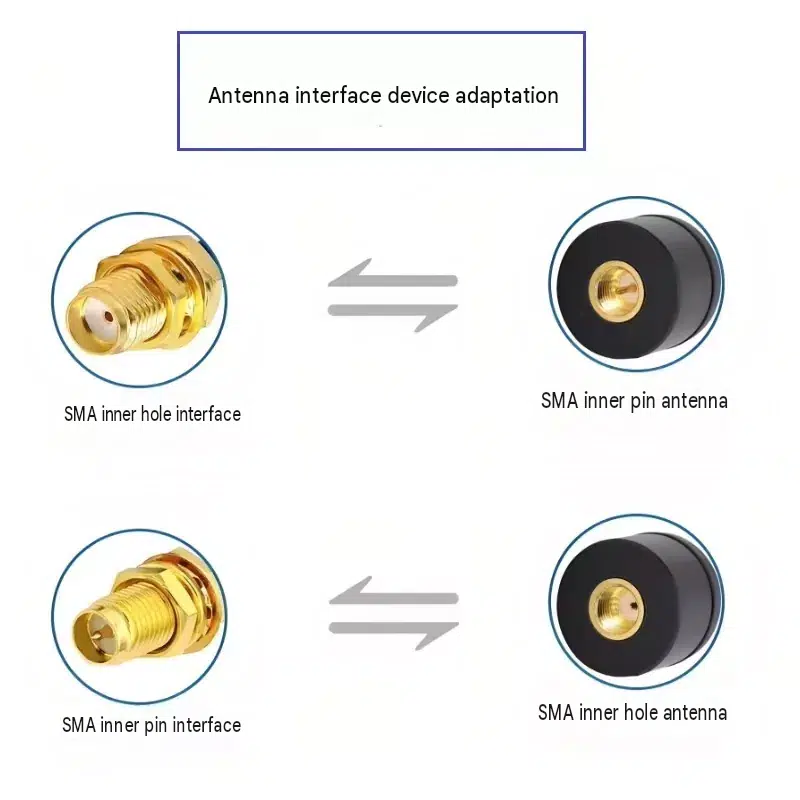

4. Wymagania dotyczące interfejsu i eksportu:Sprawdź, czy urządzenie wymaga interfejsu SMA z wewnętrznym stykiem lub wewnętrznym otworem. Kable adapterowe IPEX, konfiguracje złączy i neutralne opakowanie eksportowe można omówić podczas przygotowywania zamówienia.

Często zadawane pytania

1. Czy tej anteny można używać z urządzeniami w metalowej obudowie?

Może nadawać się do urządzeń w metalowej obudowie, ale wydajność zależy od pozycji montażowej anteny, prześwitu, struktury podłoża i konstrukcji obudowy. Podstawa odblaskowa ma za zadanie pomóc w zarządzaniu interakcją z pobliskimi konstrukcjami. Zalecane jest przeprowadzenie testów w gotowym urządzeniu.

2. Czy interfejs SMA można zmienić na IPEX?

Mogą być dostępne kompatybilne kable zasilające i konfiguracje interfejsów, w tym określone generacje IPEX. Przed złożeniem zamówienia proszę potwierdzić wymagany typ złącza, długość kabla i sposób instalacji.

3. Czy można dostarczyć raport z badań laboratoryjnych?

Dokumentacja testów RF może być dostępna dla odpowiednich konfiguracji produktu. Przed złożeniem zamówienia potwierdź dostępne raporty, zmierzone parametry i warunki testowe w firmie Qianmu Communication.

4. Czy ta dwuzakresowa antena 2,4 GHz 5,8 GHz jest odpowiednia dla urządzeń Wi-Fi i Bluetooth?

Podane zakresy częstotliwości obejmują działanie w paśmie 2,4 GHz i 5,8 GHz. Zgodność zależy od protokołu bezprzewodowego urządzenia, wymaganego pasma częstotliwości, złącza i konstrukcji RF. W przypadku urządzeń ZigBee działających w paśmie 2,4 GHz potwierdź pasującą konfigurację i sprawdź działanie produktu końcowego.

5. Czy można dostosować konfigurację złącza lub kabla?

Niestandardowe konfiguracje anteny SMA mogą być dostępne dla różnych interfejsów urządzeń i wymagań instalacyjnych. Podaj typ złącza, długość kabla, zakres częstotliwości i zastosowanie docelowe, aby można było ocenić wymaganą konfigurację.

6. Czy tej anteny można używać w inteligentnych czujnikach i sprzęcie przenośnym?

Może nadawać się do stosowania w antenach Wi-Fi do inteligentnych czujników i innych kompaktowych produktach bezprzewodowych, gdy zakres częstotliwości i charakterystyka RF spełniają wymagania urządzenia. W przypadku sprzętu przenośnego przed sfinalizowaniem projektu należy ocenić dostępną przestrzeń montażową, materiały obudowy i położenie anteny.
