Antena GPS do kamery Body Cam

Co to jest antena GPS Body Cam

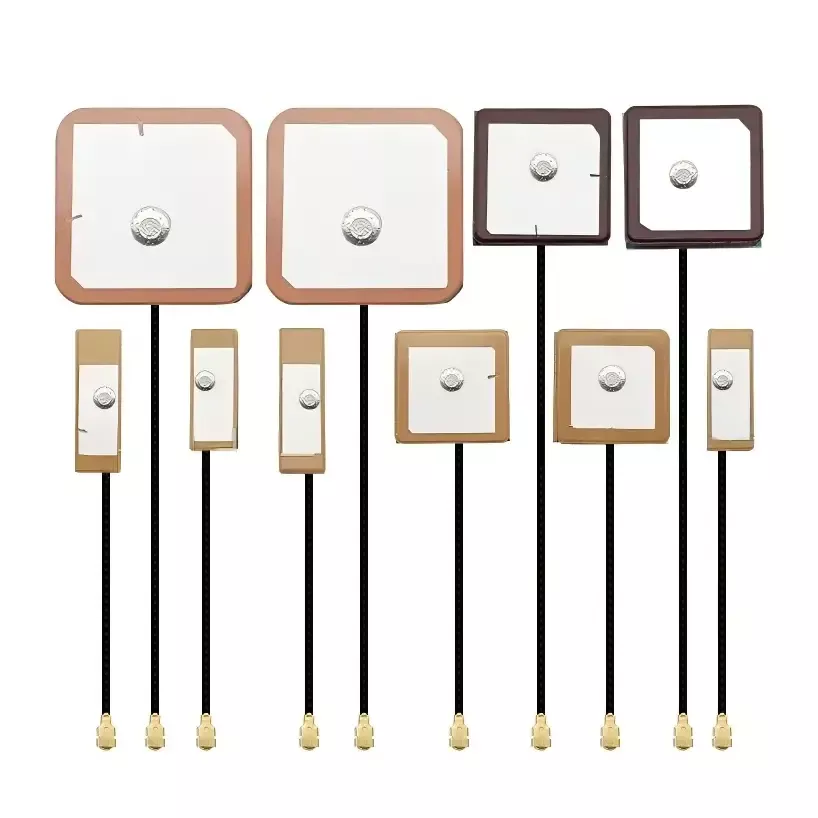

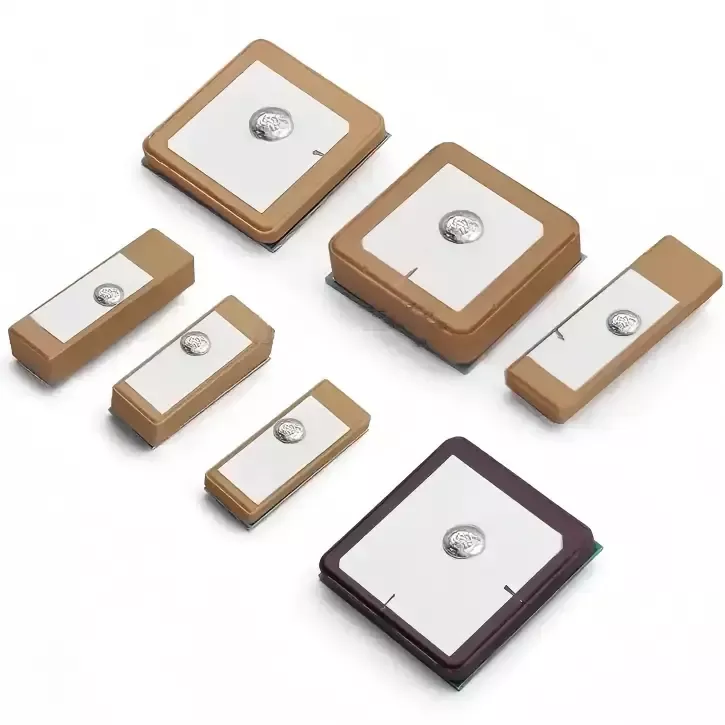

Antena GPS Body Cam to ceramiczna antena GNSS klasy przemysłowej, zaprojektowana specjalnie dla terminali gromadzenia dowodów dla pojedynczych żołnierzy. Jest kompatybilny z wieloma systemami satelitarnymi, w tym GPS, BeiDou, GLONASS i Galileo, i posiada strukturę prawostronnej polaryzacji kołowej (RHCP), aby dostosować się do charakterystyki polaryzacji globalnych sygnałów nawigacji satelitarnej.

Dzięki solidnej konstrukcji anteny ceramicznej zapewnia doskonałą kierunkowość i dużą zdolność adaptacji do środowiska. Nawet w trudnych warunkach, takich jak przeszkody spowodowane przez ciało, metalowe osłony przed sprzętem, blokady budynków w miastach lub operacje mobilne z dużą prędkością, zapewnia stabilne dane dotyczące pozycji. Zapewnia to dokładne i identyfikowalne znaki wodne geolokalizacji dla audiowizualnych nagrań organów ścigania, umożliwiając utworzenie kompletnego i zgodnego łańcucha dowodowego.

Zasada działania

Antena GPS Body Cam działa w oparciu o zasady odbioru sygnału radiowego profesjonalnej nawigacji satelitarnej. Cały przebieg pracy został zweryfikowany zarówno podczas testów laboratoryjnych w komorze bezechowej, jak i testów terenowych w rzeczywistych warunkach zewnętrznych, co zapewniło przejrzystą logikę działania i stabilną wydajność. Składa się przede wszystkim z trzech podstawowych elementów:

1. Odbiór sygnału satelitarnego: Produkt jest wyposażony w rdzeniowy ceramiczny układ dielektryczny o wysokiej dielektrycznej, który skutecznie przechwytuje w powietrzu sygnały nawigacji satelitarnej w paśmie L1. Dzięki dedykowanej prawostronnej polaryzacji kołowej skutecznie łagodzi tłumienie sygnału spowodowane obrotem urządzenia lub przeszkodą w ciele człowieka, rozwiązując typowe problemy, takie jak słaby odbiór sygnału i nieudane pozyskiwanie sygnału z satelitów na obszarach miejskich z gęstą zabudową lub w regionach górskich i odległych, gdzie dominują odbicia wielodrożne.

2. Filtrowanie sygnału i przeciwdziałanie zakłóceniom: Antena posiada zintegrowany obwód precyzyjnego dopasowywania impedancji, który automatycznie odfiltrowuje zakłócenia generowane przez moduł 4G/5G, moduł Wi-Fi i zasilanie bateryjne w kamerze korpusowej. Izoluje czyste sygnały satelitarne GNSS, skutecznie eliminując anomalie pozycjonowania, punkty skoków i przerwy w trajektorii spowodowane wewnętrznymi przesłuchami RF.

3. Analiza i wysyłanie danych: Przefiltrowany i zoptymalizowany stabilny sygnał satelitarny jest przesyłany do układu pozycjonującego na płycie głównej urządzenia, który w czasie rzeczywistym analizuje dokładne dane dotyczące szerokości i długości geograficznej, prędkości, czasu i wysokości. Informacje te są jednocześnie synchronizowane jako znaki wodne geolokalizacji dla nagranych plików wideo i audio podczas działań organów ścigania, umożliwiając pełne śledzenie, identyfikowalność i odtwarzanie trajektorii egzekwowania prawa.

Przewodnik instalacji i użytkowania

1. Wybór miejsca instalacji

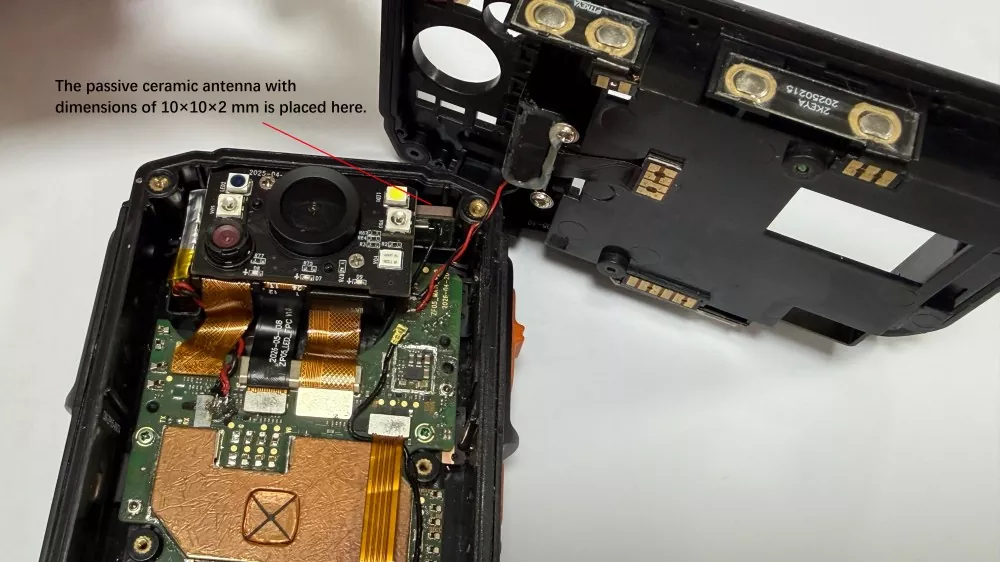

Obszar rdzenia anteny ceramicznej nie może być bezpośrednio przykryty ani zasłonięty metalowymi obudowami, ogniwami akumulatorowymi lub metalowymi wspornikami. Zaleca się instalację urządzenia w niemetalowym obszarze nad wnętrzem aparatu korpusowego, zachowując bezpieczną odległość co najmniej 15 mm od anten 4G/5G i Wi-Fi, aby uniknąć zakłóceń międzykanałowych i zapewnić niezakłócony odbiór sygnału satelitarnego.

2. Specyfikacje spawania i mocowania

W przypadku anten ceramicznych typu kołkowego należy upewnić się, że złącza lutowane są pełne, bez lutowania na zimno, braku lutowania lub oddzielonego lutowania. W przypadku produktów do montażu powierzchniowego SMT należy ściśle przestrzegać fabrycznych standardów procesu montażu, aby uzyskać płaskie i bezpieczne wyrównanie na powierzchni PCB. Podczas montażu należy unikać przykładania nadmiernej siły do ​​chipa ceramicznego, aby zapobiec wewnętrznym mikropęknięciom i wyeliminować później potencjalne ukryte awarie sygnału.

3. Działanie ochrony przeciwzakłóceniowej

Po zainstalowaniu anteny użyj taśmy izolacyjnej, aby odizolować antenę od modułu zasilania i obszaru płyty głównej o dużej mocy, aby zmniejszyć zakłócenia elektryczne. Poprowadź kable antenowe tak, aby nie przebiegały równolegle do linii energetycznych na duże odległości, co zapobiegnie wahaniom sygnału i niestabilnemu położeniu u źródła.

4. Kompletne standardy debugowania i weryfikacji maszyn

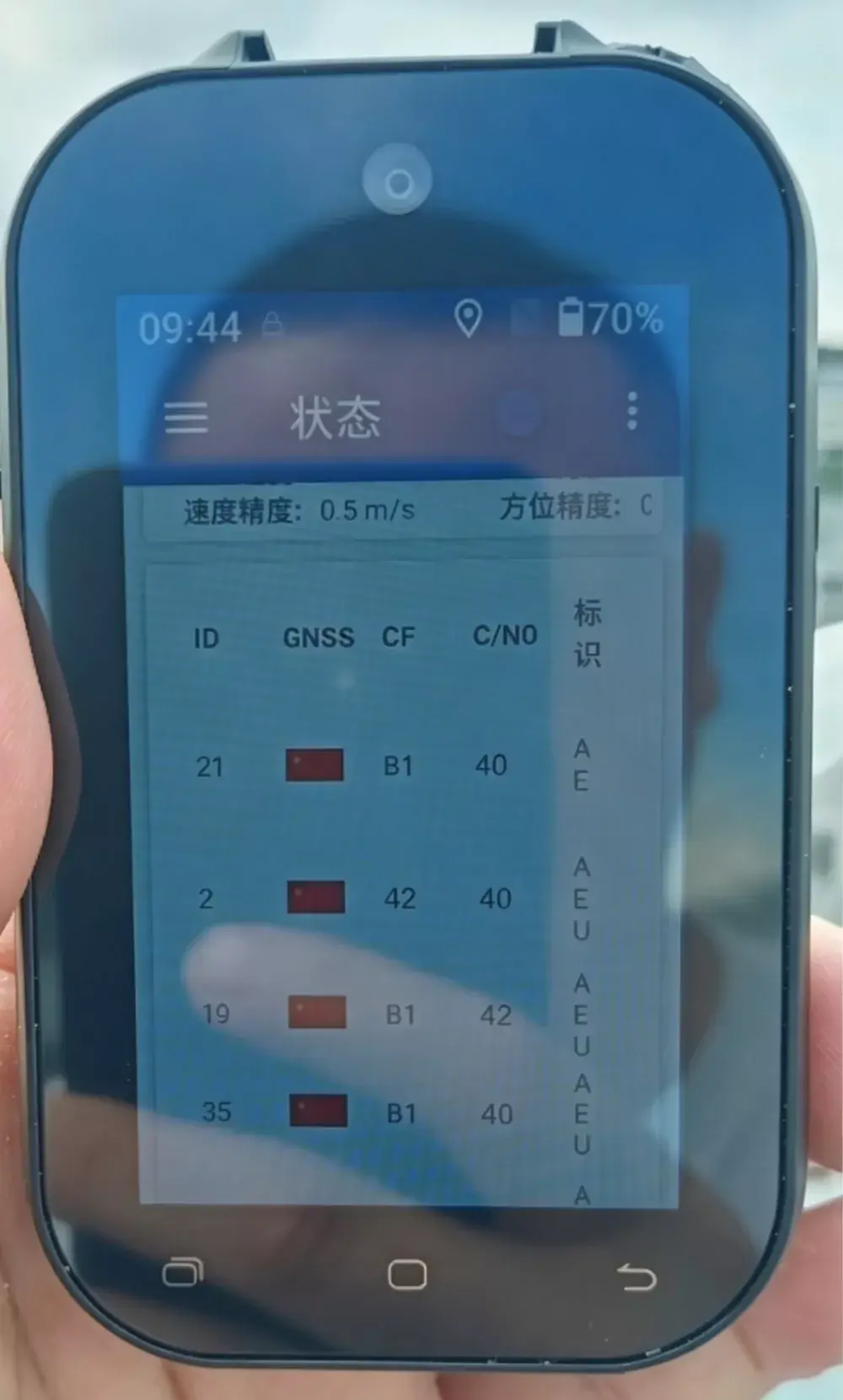

Po zakończeniu montażu urządzenia należy przeprowadzić testy pozyskiwania gwiazd w świecie rzeczywistym na zewnątrz; Samo testowanie pojedynczej płyty w pomieszczeniach jest niewystarczające. Kluczowe parametry do sprawdzenia obejmują liczbę satelitów uzyskanych podczas zimnego i gorącego rozruchu, dokładność pozycjonowania i ciągłość trajektorii, co gwarantuje, że działanie anteny odpowiada specyfikacjom po końcowym montażu i zapobiega problemom z jakością partii.

Jak wybrać kwalifikowaną antenę GPS

Wielu pracownikom zajmującym się zaopatrzeniem i rozwojem sprzętu brakuje wiedzy w zakresie częstotliwości radiowych, co często prowadzi ich do zakupu anten klasy cywilnej po niskich cenach. Skutkuje to niespełniającą norm wydajnością produktu, nieudaną akceptacją projektu i niepowodzeniami posprzedażowymi na dużą skalę. W oparciu o wieloletnie doświadczenie w branży podsumowaliśmy cztery podstawowe kryteria wyboru anten do przemysłowych urządzeń wykonawczych:

1. Należy nadać priorytet specjalistycznym materiałom klasy przemysłowej: zdecydowanie wyeliminować użycie powszechnych cywilnych surowców ceramicznych i wybrać podłoża ceramiczne klasy przemysłowej o szerokiej tolerancji temperaturowej i właściwościach przeciwzakłóceniowych, odpowiednich do złożonych warunków operacyjnych, zapewniających długoterminową stabilną pracę w ekstremalnych warunkach zewnętrznych.

2. Skoncentruj się na rzeczywistych danych testowych, odrzuć parametry teoretyczne: większość producentów na rynku podaje jedynie specyfikacje teoretyczne bez wsparcia w testach w świecie rzeczywistym. Renomowani oryginalni producenci mogą oferować raporty z testów w ciemni, filmy z testów w terenie oraz dane z testów starzenia w wysokiej i niskiej temperaturze – parametry, które są autentyczne i możliwe do sprawdzenia.

3. Wybierz wyspecjalizowane, zoptymalizowane produkty do sprzętu organów ścigania: Standardowe anteny nawigacyjne nie są zoptymalizowane pod kątem współistnienia wielu anten, metalowych ekranów lub obecności ciała ludzkiego w urządzeniach organów ścigania, co czyni je nieodpowiednimi do warunków pracy urządzenia z jednym żołnierzem. Aby rozwiązać podstawowy problem wewnętrznych zakłóceń RF, niezbędny jest wybór anten zaprojektowanych na zamówienie, specjalnie dostosowanych do terminali organów ścigania.

4. Nadaj priorytet bezpośredniej współpracy z fabrykami źródłowymi: wybierz chińskich producentów ze zintegrowanymi możliwościami w zakresie badań i rozwoju, modyfikacji próbek, produkcji masowej i obsługi posprzedażnej. Umożliwia to szybką personalizację, stabilne dostawy, szybką obsługę posprzedażną i pozwala uniknąć problemów, takich jak podwyżki cenowe przez pośredników i luki komunikacyjne w koordynacji technicznej.

Często zadawane pytania

P1: Czy ta antena ceramiczna może być kompatybilna ze wszystkimi markami aparatów noszonych na ciele?

Kompatybilny z większością dostępnych na rynku kamer noszonych na ciele organów ścigania 4G/5G, terminalami do gromadzenia materiałów dowodowych w wykonaniu przeciwwybuchowym i zewnętrznymi kamerami inspekcyjnymi, a jednocześnie obsługuje niestandardowe, niestandardowe konfiguracje dostosowane dokładnie do struktury urządzenia, interfejsów i wymiarów.

P2: W jaki konkretny sposób antena ceramiczna jest lepsza od anteny FPC?

Podstawowe ulepszenia obejmują szybsze pozyskiwanie satelitów, zmniejszenie błędów pozycjonowania, nieprzerwane śledzenie oraz znacznie ulepszone działanie przeciwzakłóceniowe, antywibracyjne i odporność na temperatury - od ekstremalnie niskich do wysokich temperatur. Ulepszenia te całkowicie eliminują awarie pozycjonowania w złożonych warunkach zewnętrznych i znacznie zmniejszają stawki za obsługę posprzedażną sprzętu.

P3: Czy wspieracie dostosowywanie, pobieranie próbek i małe zamówienia próbne?

Wsparcie! Jako bezpośredni producent oferujemy prototypowanie, zamówienia próbne w małych partiach oraz usługi produkcji masowej na dużą skalę, w pełni konfigurowalne zgodnie z rysunkami klienta i wymaganiami wykonawczymi.

P4: Czy produkt może być używany do eksportu za granicę? Czy wszystkie niezbędne certyfikaty są kompletne?

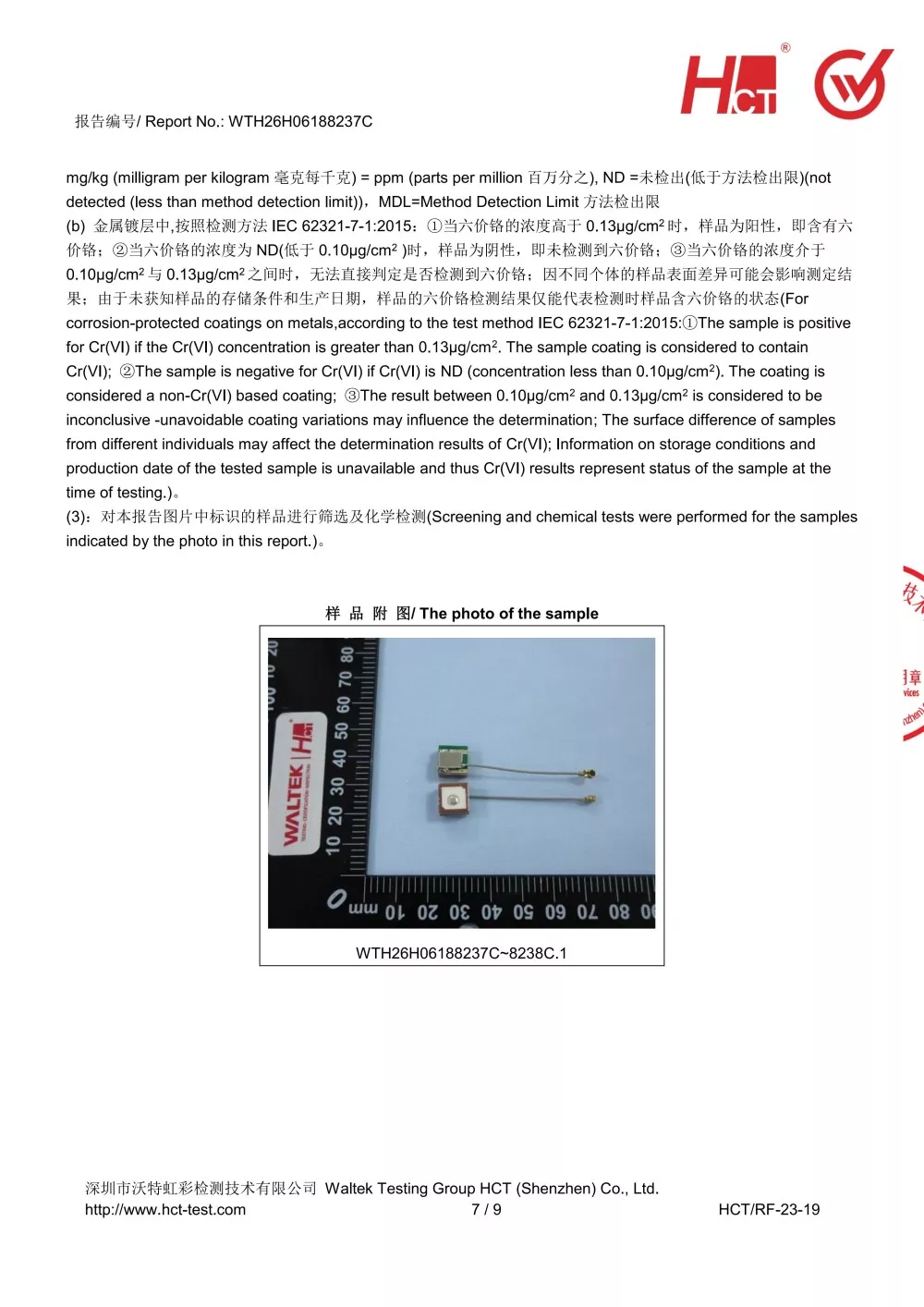

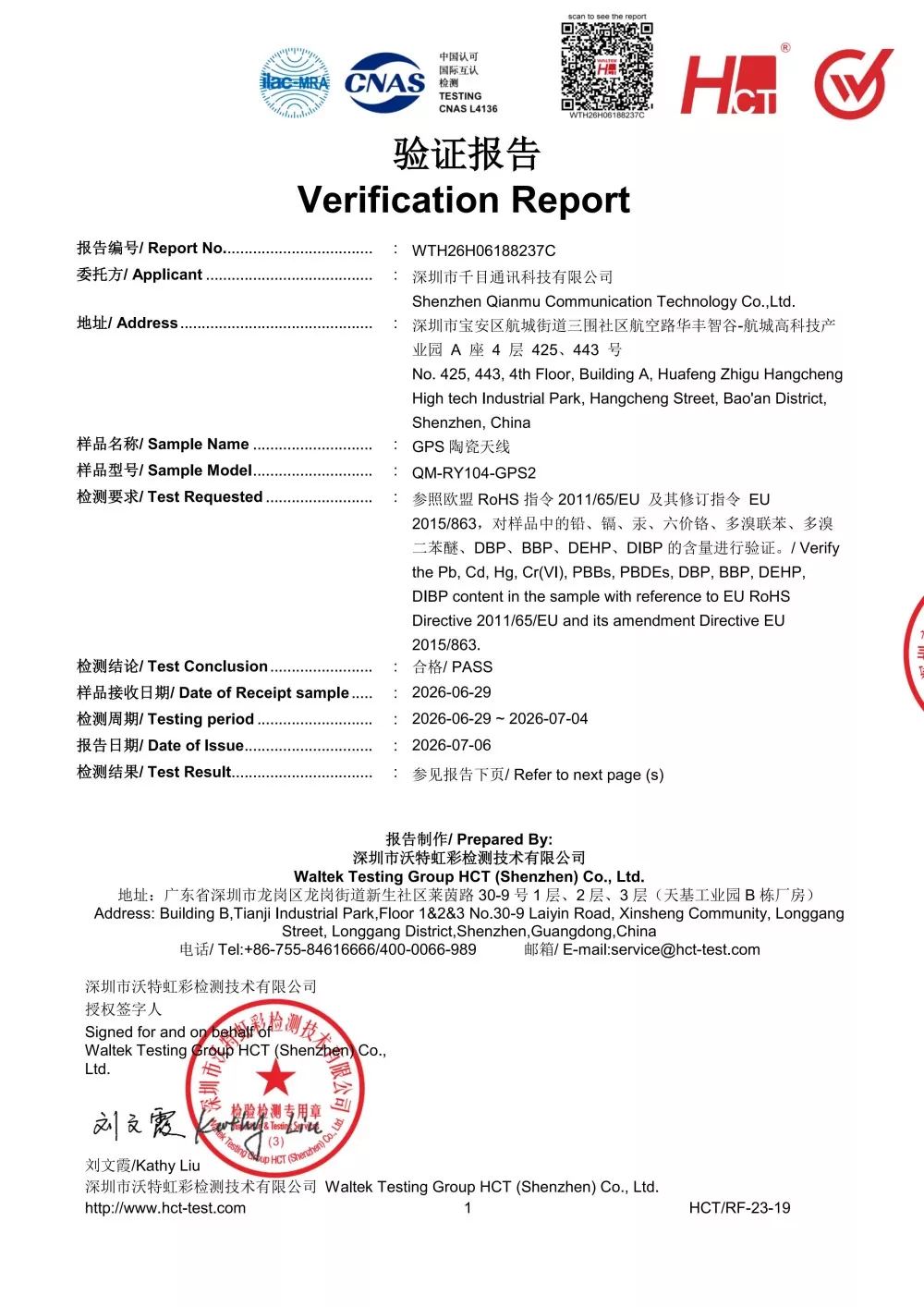

Wszystkie produkty posiadają pełne certyfikaty eksportowe, w tym CE, FCC i RoHS, spełniające światowe standardy i umożliwiające bezproblemowy eksport do Europy, obu Ameryk, Azji Południowo-Wschodniej, Bliskiego Wschodu i wszystkich innych regionów.

P5: Czy działanie produktu jest stabilne w ekstremalnie wysokich i niskich temperaturach?

Produkt ma konstrukcję przemysłową przystosowaną do pracy w szerokim zakresie temperatur i przeszedł rygorystyczne testy starzenia cyklicznego w wysokich i niskich temperaturach, przy minimalnym pogorszeniu wydajności w środowiskach od -40°C do +75°C, dzięki czemu jest w pełni odpowiedni do pracy na zewnątrz, w górnictwie, w ekstremalnie niskich temperaturach i w wysokich temperaturach przez całą dobę.
