Zewnętrzna antena GPS

Zewnętrzna antena GPS to samodzielny element pracujący na częstotliwości radiowej, specjalnie zaprojektowany do odbioru słabych sygnałów RF z globalnych systemów nawigacji satelitarnej (GNSS), w tym GPS, Beidou, GLONASS, Galileo i innych systemów satelitarnych. W przeciwieństwie do anten wbudowanych, jest on oddzielony od głównego urządzenia za pomocą kabla koncentrycznego. Konstrukcja ta przezwycięża ograniczenia fizycznego ekranowania obudów sprzętu, umożliwiając instalację anteny na otwartych przestrzeniach zewnętrznych lub na dachach pojazdów w celu uzyskania optymalnego pola widzenia (FOV) satelitów.

Jak to działa?

 Sygnały RF przesyłane przez satelity GPS są bardzo słabe, gdy docierają do ziemi (zwykle wahają się od -125 dBm do -160 dBm). Wysokiej jakości zewnętrzna antena GPS zapewnia efektywne przechwytywanie sygnału poprzez następujący mechanizm:

1. Dopasowanie prawoskrętnej polaryzacji kołowej (RHCP).

Antena posiada specjalną konstrukcję mikropaskową, która doskonale dopasowuje się do charakterystyki prawoskrętnej polaryzacji kołowej sygnałów satelitarnych, eliminując w ten sposób tłumienie sygnału spowodowane zmianami orientacji urządzenia.

2. Wzmacniacz niskoszumowy LNA

Wbudowany, wysokowydajny LNA (wzmacniacz niskoszumowy), który wzmacnia słabe sygnały przy zachowaniu wyjątkowo niskiego poziomu szumów (zwykle <2 dB) i kompensuje straty wtrąceniowe powstające podczas transmisji liniowej.

3. Konstrukcja zapobiegająca zakłóceniom wielościeżkowym

Optymalizując płaszczyznę uziemienia i strukturę cewki dławika, sygnały zakłócające na małych wysokościach odbite od budynków lub gruntu są skutecznie tłumione.

Podstawowe punkty sprzedaży

Jako firma głęboko zakorzeniona w dziedzinie RF, znany chiński producent anten, nasz produkt wykazał znaczące zalety w rzeczywistych testach:

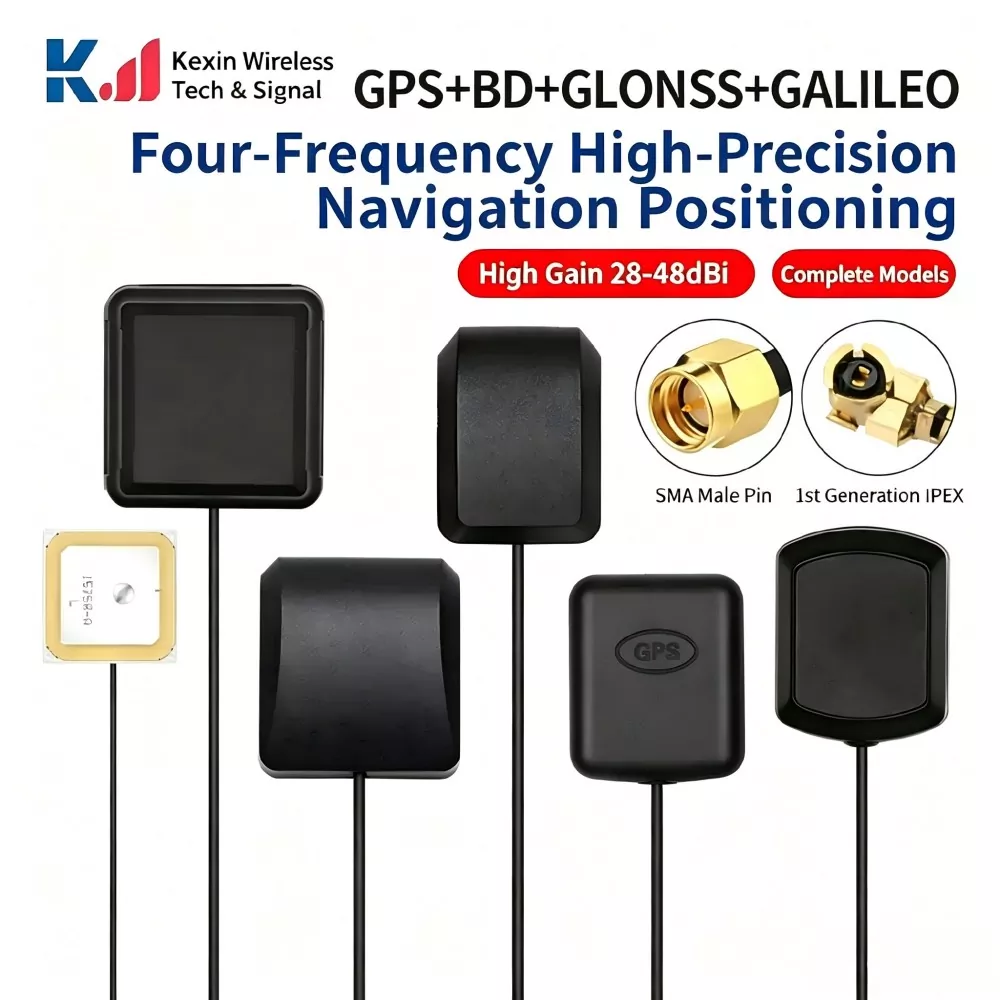

• Kompatybilność z wieloma systemami w całym paśmie częstotliwości

Obsługuje pasma pełnej częstotliwości L1/L2/L5/L6 i pasmo L, płynnie integrując się z systemami takimi jak GPS, BeiDou i Galileo, aby spełnić wymagania dotyczące precyzyjnego pozycjonowania RTK.

• Znakomita zdolność przeciwzakłóceniowa

Zmierzone dane pokazują, że nawet w skomplikowanych kanionach miejskich lub w pobliżu wież przesyłowych wysokiego napięcia zdolność tłumienia sygnałów poza pasmem pozostaje doskonała, skutecznie zmniejszając ryzyko utraty blokady systemu.

• Standard ochrony klasy przemysłowej

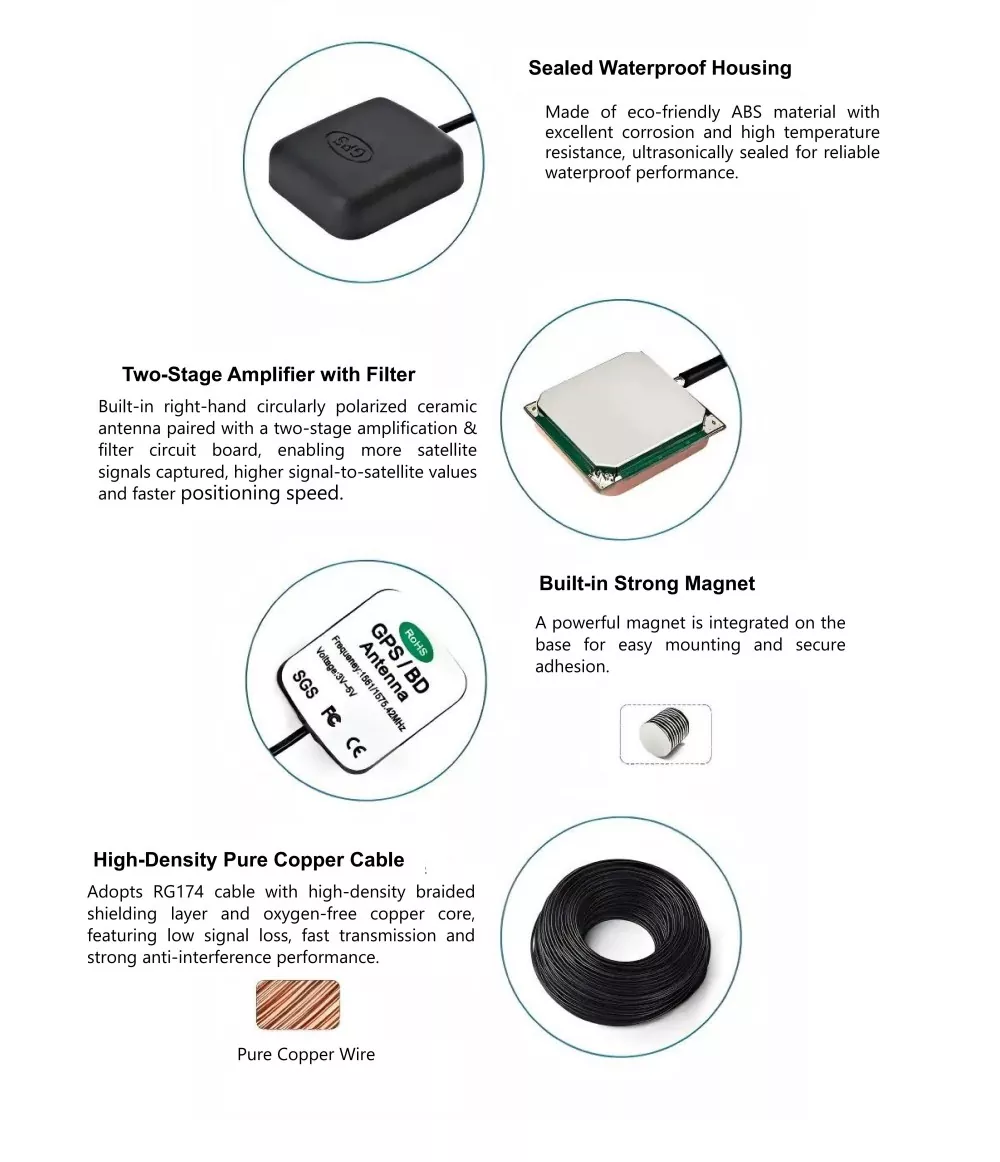

Posiada hermetyzację ultradźwiękową i podwójną wodoodporną konstrukcję, osiągając stopień ochrony IP67 i utrzymując stabilną pracę nawet w ekstremalnych warunkach w zakresie od -40 ℃ do + 85 ℃.

• Elastyczne usługi dostosowane do indywidualnych potrzeb

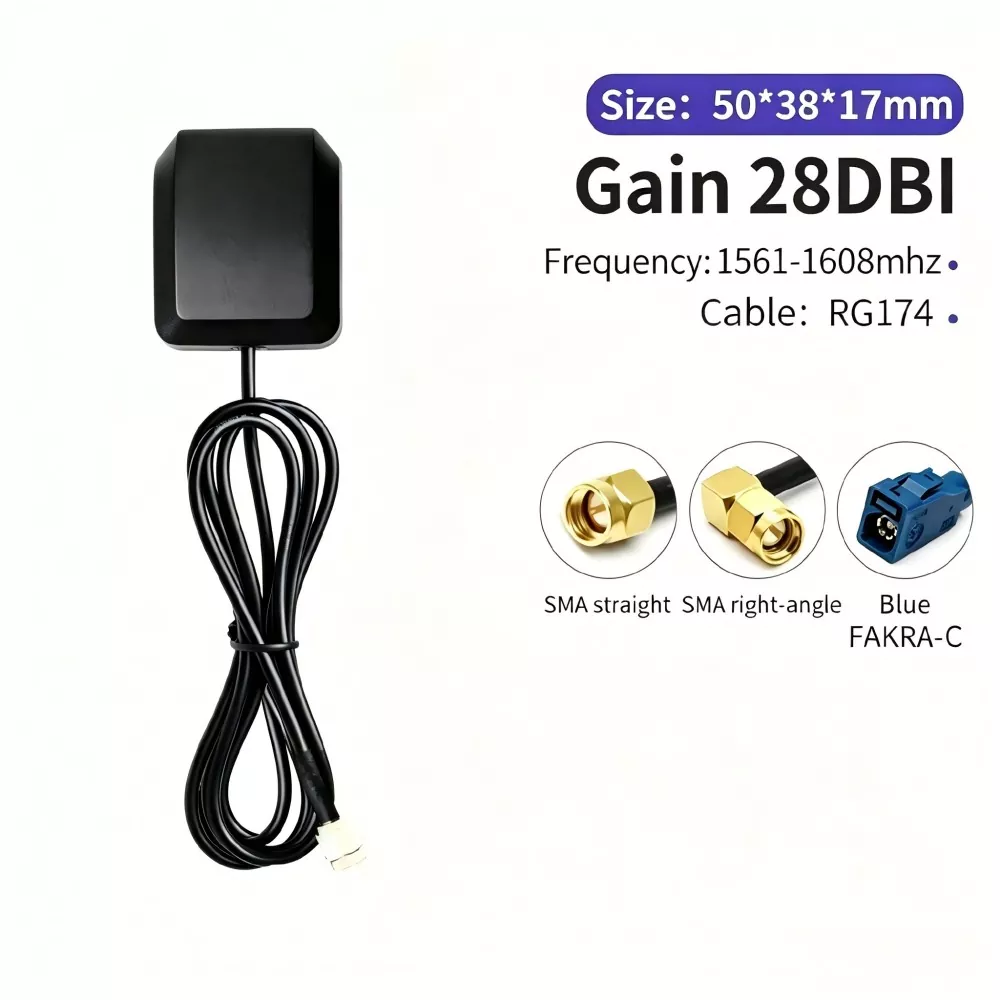

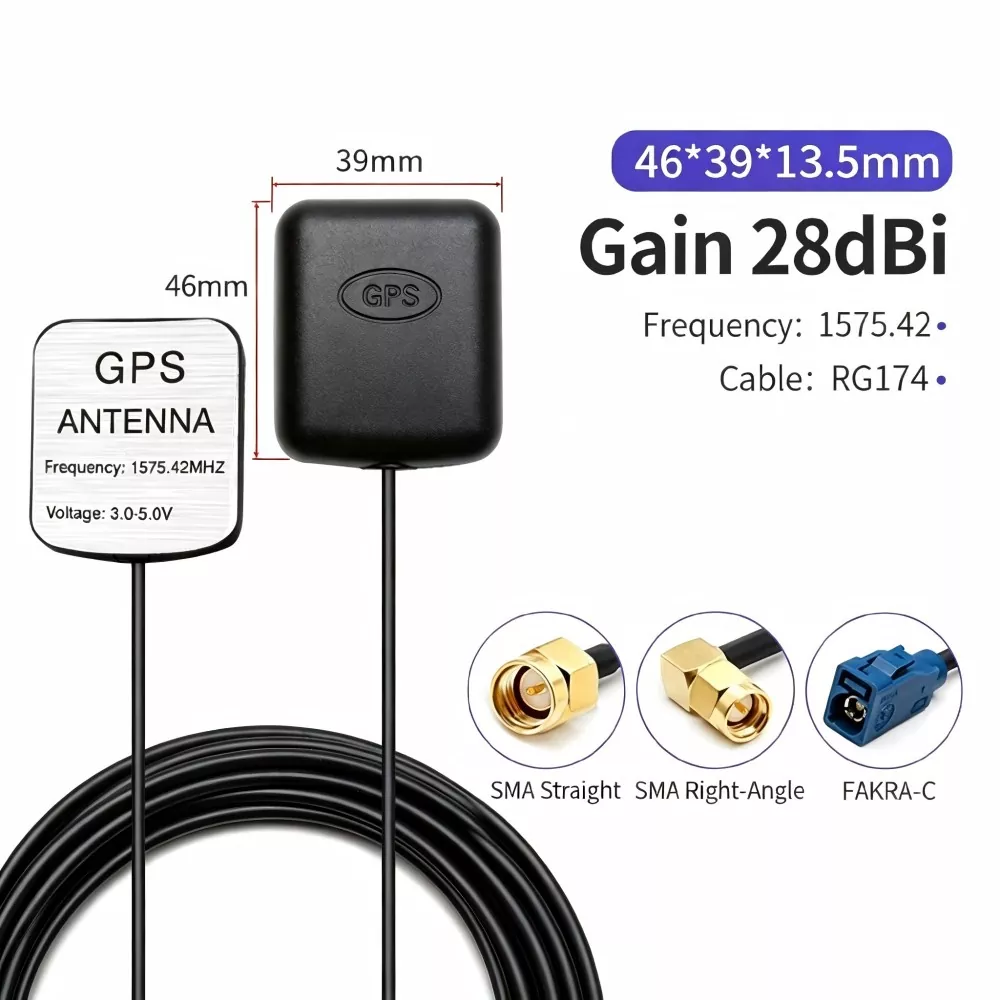

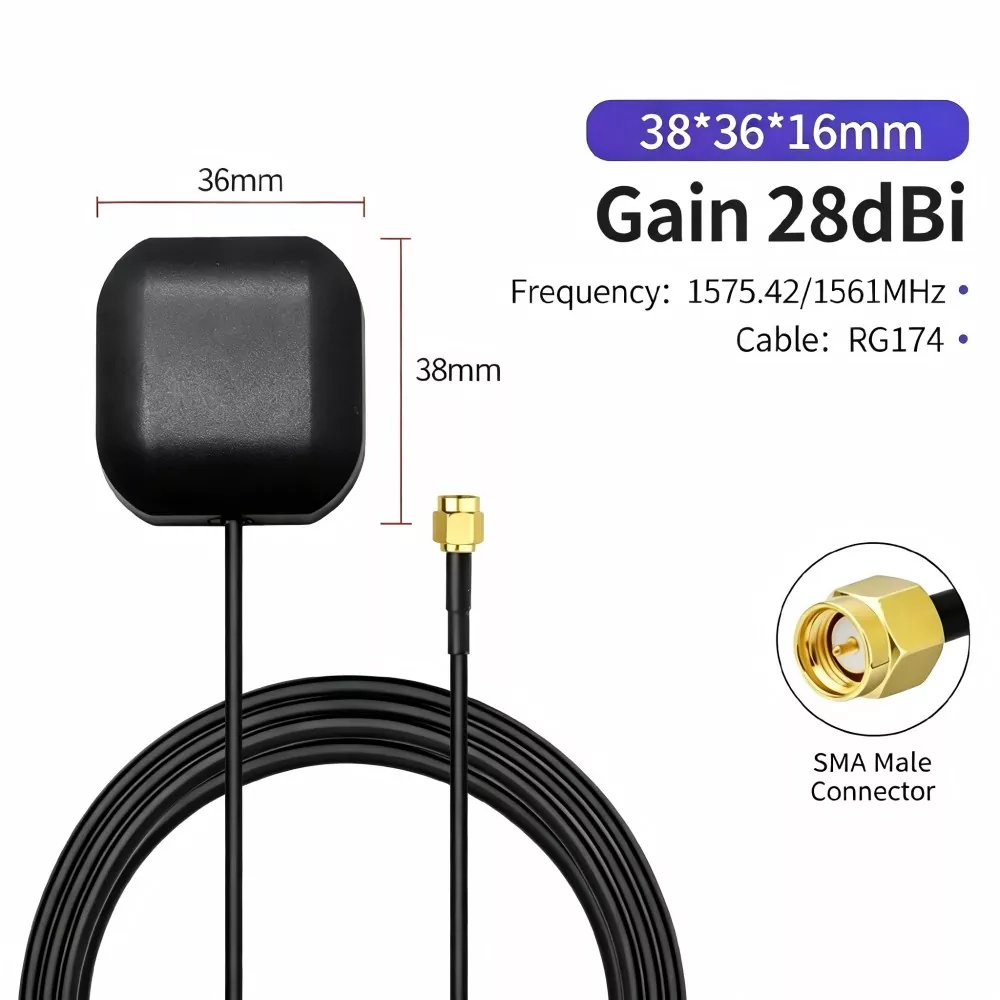

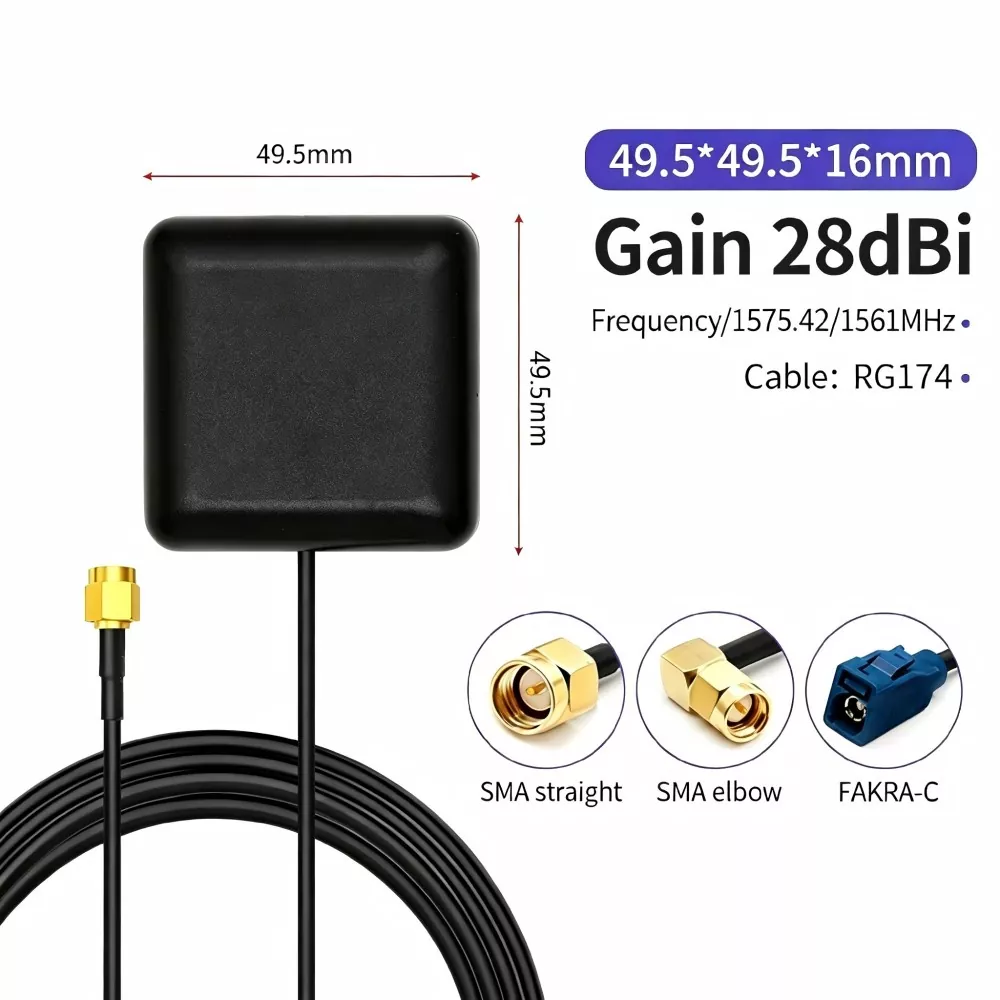

Obsługuje dostosowywanie różnych interfejsów, takich jak SMA i TNC; Długość kabla i sposób mocowania magnetycznego/śrubowego można dostosować do wymagań.

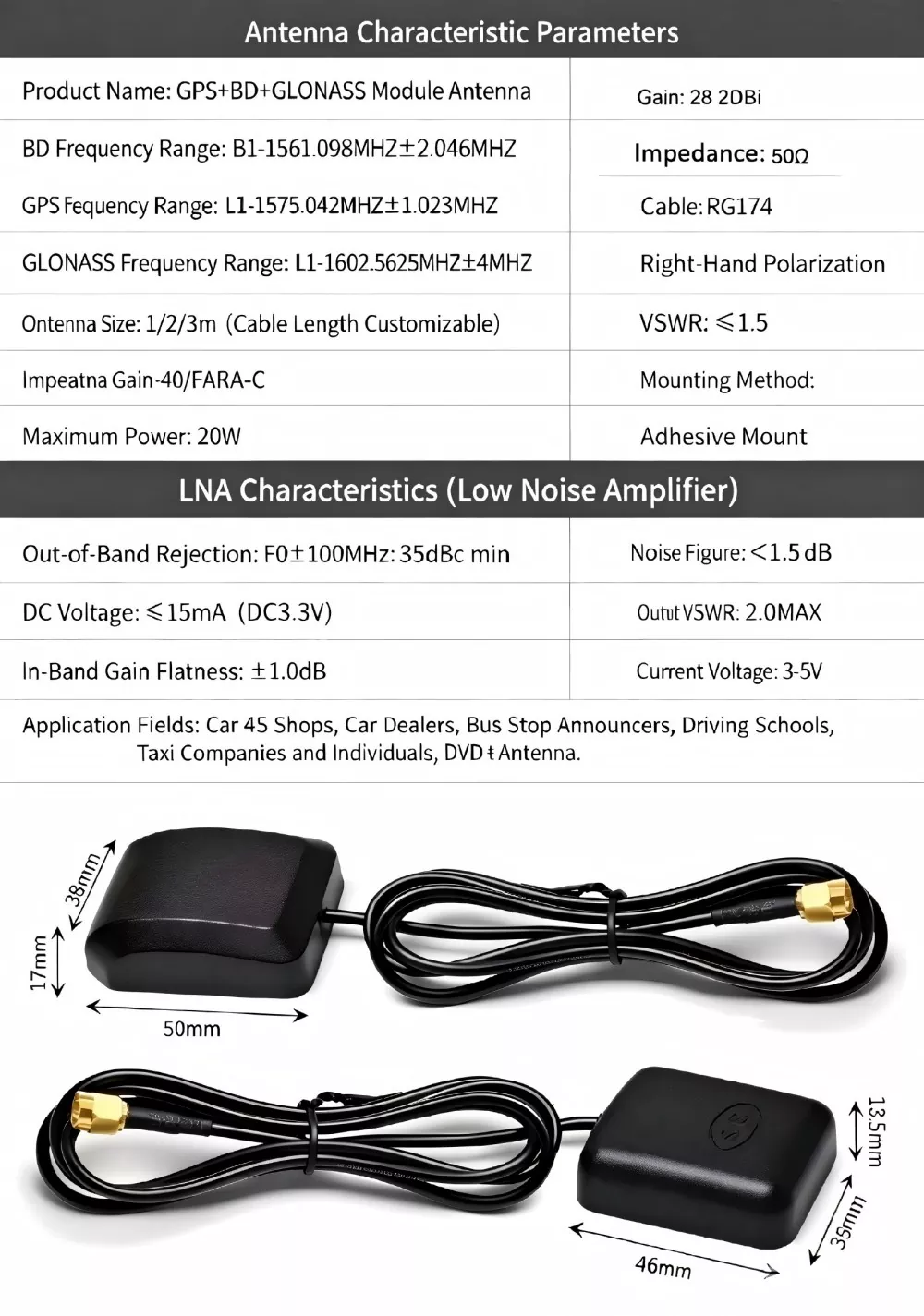

Dane techniczne

Które urządzenia są kompatybilne?

Nasza zewnętrzna antena GPS jest szeroko stosowana w następujących dziedzinach:

1. Inteligentne pojazdy połączone z siecią i ADAS

Zainstalowany na dachu pojazdu, penetruje powłokę przeciwwybuchową samochodu, zapewniając pozycjonowanie na poziomie centymetra dla systemów autonomicznej jazdy i zarządzania flotą.

2. Rolnictwo precyzyjne i drony

Montowany na dronach rolniczych lub maszynach rolniczych, charakteryzuje się dużą odpornością na zakłócenia elektromagnetyczne, zapewniając precyzyjny, automatyczny przelot i dokładne opryski pestycydami.

3. Geodezja geodezyjna i synchronizacja czasu stacji bazowej

Jako podstawowy element stacji bazowych lub odbiorników RTK, stabilny błąd środka fazy (± 2 mm) zapewnia milimetrową dokładność pomiaru.

4. Nawigacja morska i statkowa

Konstrukcja odporna na korozję w mgle solnej zapewnia ciągłe, niezawodne dane dotyczące kursu i pozycji nawet w trudnych warunkach morskich.

5. Śledzenie zasobów IoT

Zaprojektowany z długimi kablami, można go łatwo ukryć na zewnątrz kontenerów lub dużych maszyn, umożliwiając monitorowanie logistyki na całym świecie.

Dogłębne porównanie z konkurencyjnymi produktami

Ilustrowany przewodnik dotyczący instalacji i użytkowania

1. Wybór lokalizacji: Pamiętaj, aby zainstalować antenę na poziomej powierzchni, z niezakłóconym widokiem i wolnym od metalowych zakłóceń (takich jak dach samochodu lub górna część sprzętu).

2. Hydroizolacja: Zewnętrzne punkty połączeń należy uszczelnić samotopliwą wodoodporną taśmą nałożoną metodą owijania „321”, aby zapobiec przedostawaniu się wody deszczowej wzdłuż kabla do urządzenia.

3. Uziemienie i ochrona odgromowa: Zanim kabel zasilający wejdzie do pomieszczenia ze sprzętem lub urządzenia, zaleca się zainstalowanie odgromnika zasilającego i upewnienie się, że odgromnik jest w pobliżu prawidłowo uziemiony.

4. Specyfikacje okablowania: Podczas prowadzenia kabli należy zainstalować „pętle ociekowe (kolana w kształcie litery U)”, aby zapobiec cofaniu się wody deszczowej.

Jak wybrać odpowiednią antenę zewnętrzną GPS?

Poszukiwanie wiarygodnego dostawcy W tym momencie warto skupić się na ocenie następujących trzech punktów:

1. Wyjaśnij wymagania dotyczące pasma częstotliwości: Do podstawowej nawigacji wystarczy wybrać antenę jednoczęstotliwościową L1. Jeśli wymagana jest wysoka precyzja RTK lub działanie przeciwzakłóceniowe, należy wybrać antenę wieloczęstotliwościową L1/L2/L5.

2. Oceń środowisko instalacji: Do użytku w pojeździe lub na zewnątrz najlepszym wyborem będzie stopień wodoodporności IP67 plus podstawa magnetyczna; w przypadku stacjonarnych stacji bazowych zaleca się montaż śrubowy w połączeniu z cewką dławikową w celu łagodzenia wielodrożności.

3. Sprawdź utratę kabla: Jeśli długość kabla przekracza 5 metrów, dostawca musi zapewnić kable o niskich stratach; w przeciwnym razie wzmocnienie LNA zostanie skompensowane przez straty w kablu.

Dlaczego wybrać nas?

Shenzhen Qianmu Communication Technology Co., Ltd. to nie tylko producent zewnętrznych anten GPS, ale także Twój zaufany partner w technologii RF. Posiadamy własne, niezależnie opracowane mikrofalowe komory bezechowe oraz zespół doświadczonych inżynierów, co pozwala nam świadczyć kompleksowe, dostosowane do potrzeb usługi obejmujące prototypowanie, testowanie i produkcję masową. Wykorzystując ugruntowany ekosystem przemysłu elektronicznego w Shenzhen, zapewniamy konkurencyjne terminy realizacji i opłacalne rozwiązania, zachowując jednocześnie doskonałą jakość produktów.

Często zadawane pytania

P1: Czy jest kompatybilny z systemem BeiDou?

O: Absolutnie. Nasza antena ma konstrukcję obsługującą wiele źródeł i natywnie obsługuje główne globalne systemy GNSS, w tym GPS, BeiDou, GLONASS i Galileo.

P2: Jaka jest minimalna ilość zamówienia (MOQ) jako producenta?

Odp.: Wspieramy elastyczne opcje zakupów. W przypadku modeli standardowych przyjmujemy zamówienia próbne w małych partiach. W przypadku modeli niestandardowych skontaktuj się z naszym zespołem sprzedaży, aby uzyskać najnowszą ofertę i szczegółowe informacje o MOQ.

P3: Jak wybrać pomiędzy aktywną zewnętrzną anteną GPS a modelem pasywnym?

Odp.: Do zastosowań motoryzacyjnych, przemysłowych systemów sterowania, projektów geodezyjnych i kartograficznych oraz zastosowań zewnętrznych wymagana jest aktywna zewnętrzna antena GPS. Modele pasywne nadają się tylko do bardzo krótkich odległości w pomieszczeniach zamkniętych, do 1 metra i mogą powodować znaczną utratę sygnału w przypadku dłuższych kabli. Wszystkie flagowe modele Qianmu Factory mają aktywne projekty.

P4: Czy antena może korzystać z przedłużonego kabla? Jaka jest maksymalna obsługiwana długość?

Odp.: Maksymalna zalecana długość standardowego kabla RG174 wynosi 10 metrów. Jeżeli długość kabla przekracza 10 metrów, należy skontaktować się z dostawcą w celu wymiany go na niskostratny kabel RF LMR. Fabryka może również dostosować bardzo długie anteny za pomocą kabli o długości do 20 metrów.
