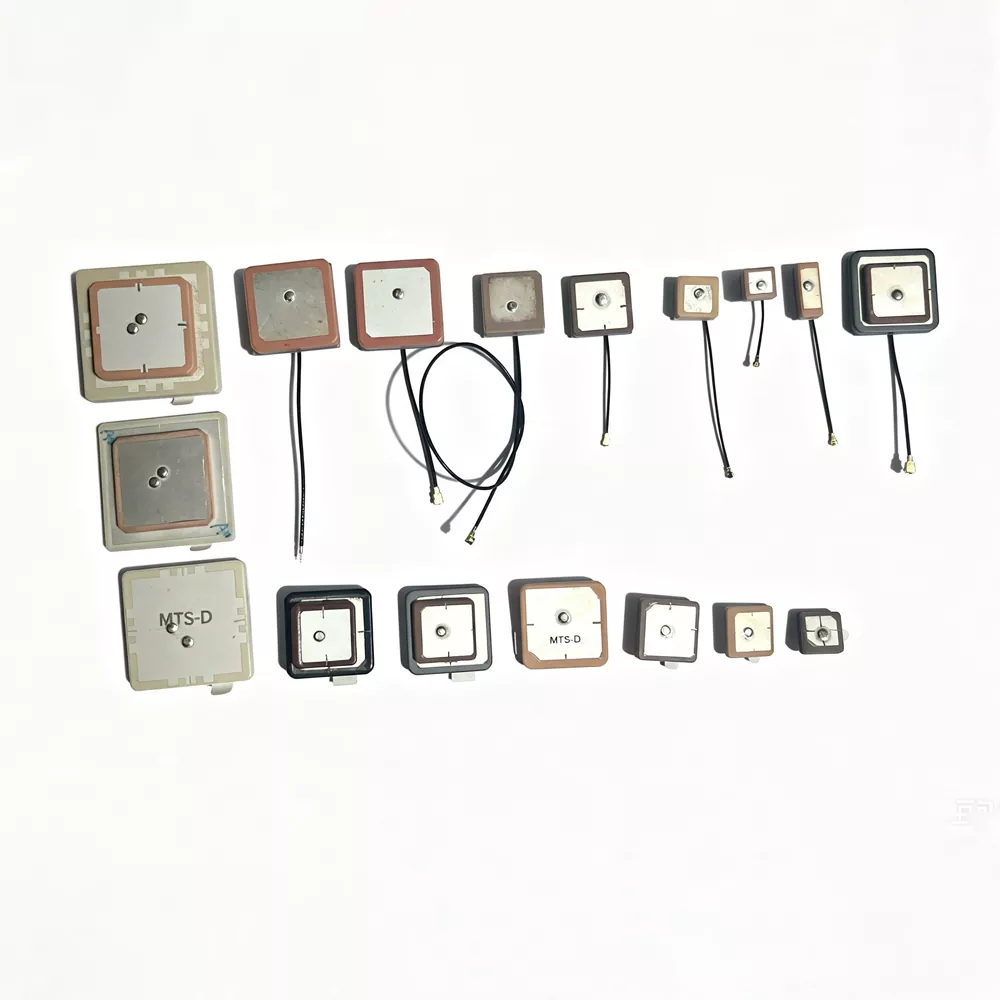

Antena GPS BeiDou

Antena GPS BeiDou to element RF nawigacji satelitarnej przeznaczony do odbioru sygnałów o częstotliwości L1/B1, w tym GPS L1 (1575,42 MHz) i BeiDou B1 (1561 MHz).

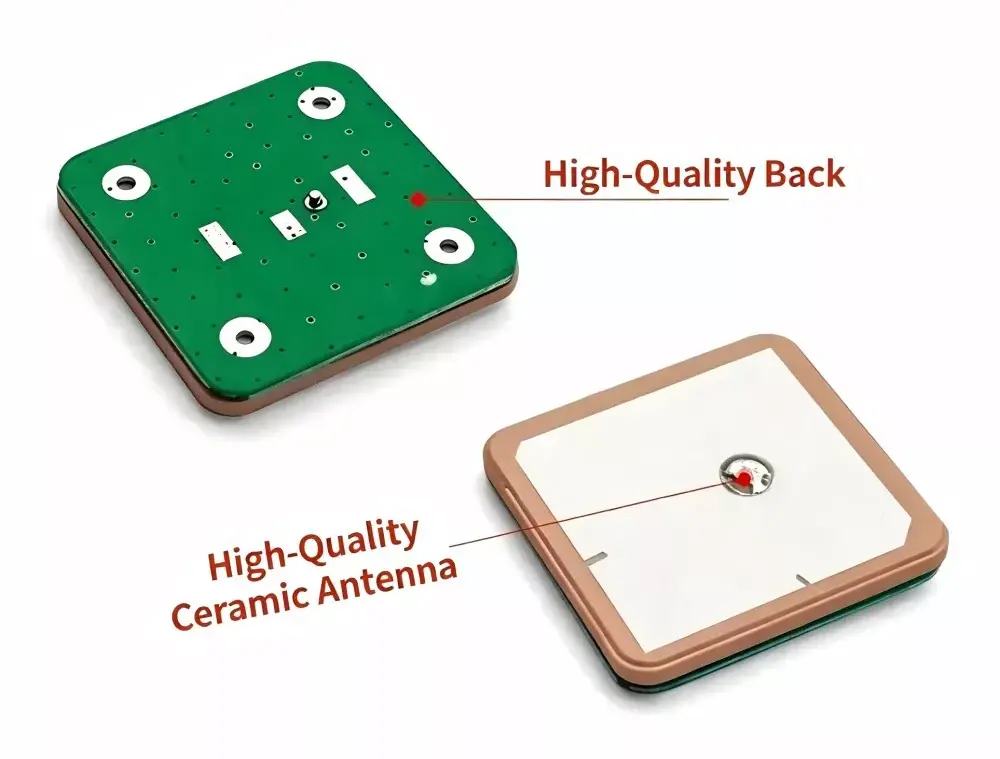

Antena zazwyczaj wykorzystuje ceramiczną strukturę dielektryczną z materiałem o wysokiej przenikalności. Odbiór sygnału odbywa się poprzez rezonans elektromagnetyczny pomiędzy metalową łatą a podłożem ceramicznym, przekształcający słabe satelitarne sygnały RF w niskoszumne sygnały elektryczne na potrzeby przetwarzania odbiornika GNSS.

Polaryzacja kołowa prawoskrętna (RHCP) służy do dopasowania charakterystyki transmisji satelitarnej, redukując utratę niedopasowania polaryzacji w dynamicznych środowiskach odbioru.

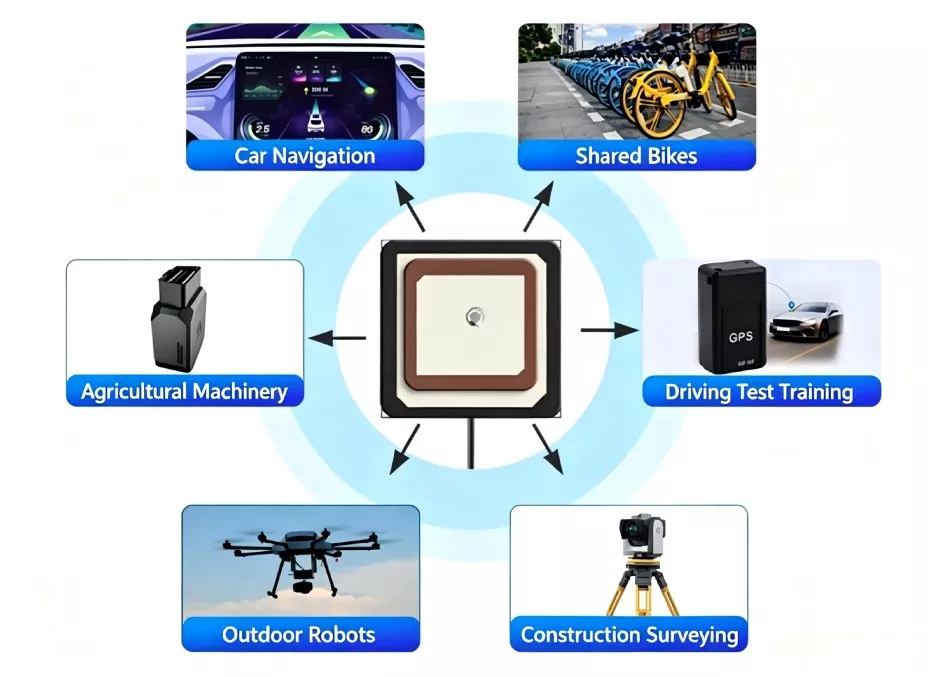

Kompatybilne urządzenia

Jako fabryka źródłowa produkujemy antenę GPS BeiDou. Charakteryzuje się wyjątkową kompatybilnością i jest szeroko stosowany w następujących urządzeniach:

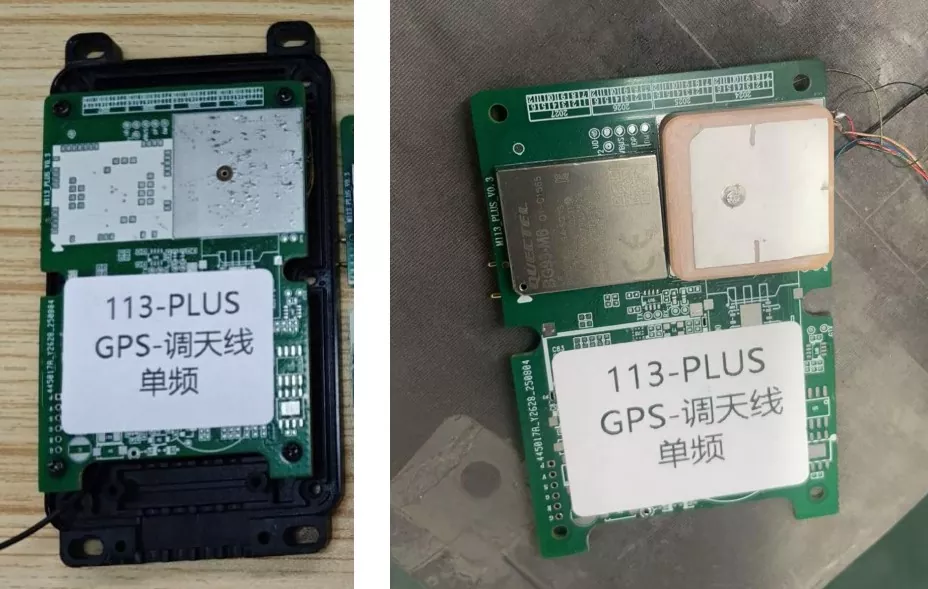

• W pojeździe i w podróży: systemy nawigacji w pojazdach, inteligentne zamki do wspólnych rowerów i hulajnóg elektrycznych, kamery samochodowe i urządzenia śledzące OBD.

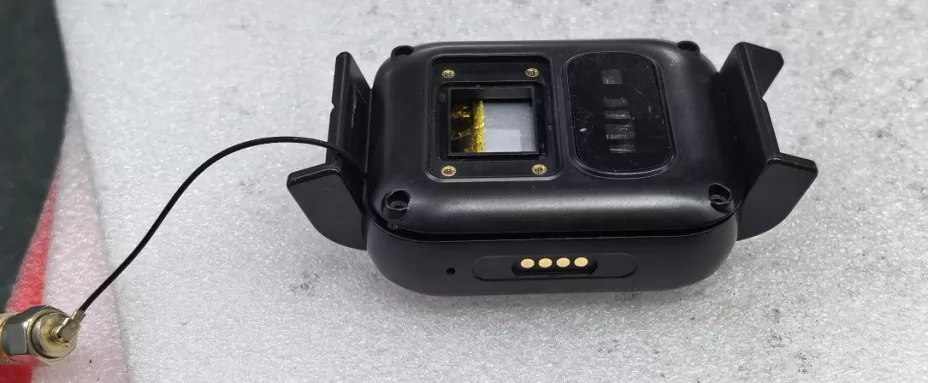

• Internet rzeczy i urządzenia do noszenia: inteligentne zegarki, plakietki lokalizacyjne dla dzieci i osób starszych, miniaturowe urządzenia do śledzenia zwierząt domowych, znaczniki śledzenia zasobów.

• Przemysł i geodezja: precyzyjne terminale pomiarowe i mapujące, kontrolery lotu dronów rolniczych, przemysłowe czujniki IoT, podręczne urządzenia PDA.

Podstawowe zalety i rzeczywiste dane pomiarowe

Produkowana fabrycznie antena zewnętrzna GPS ma następujące podstawowe zalety:

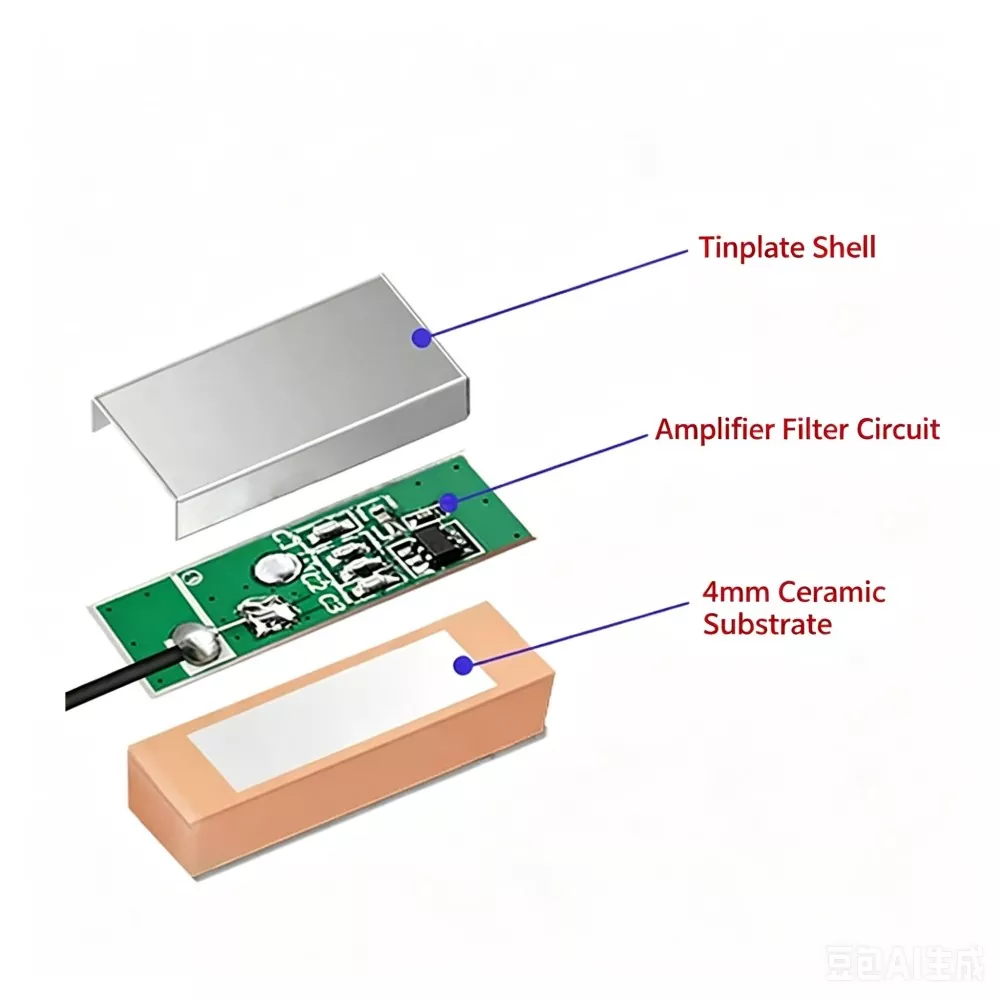

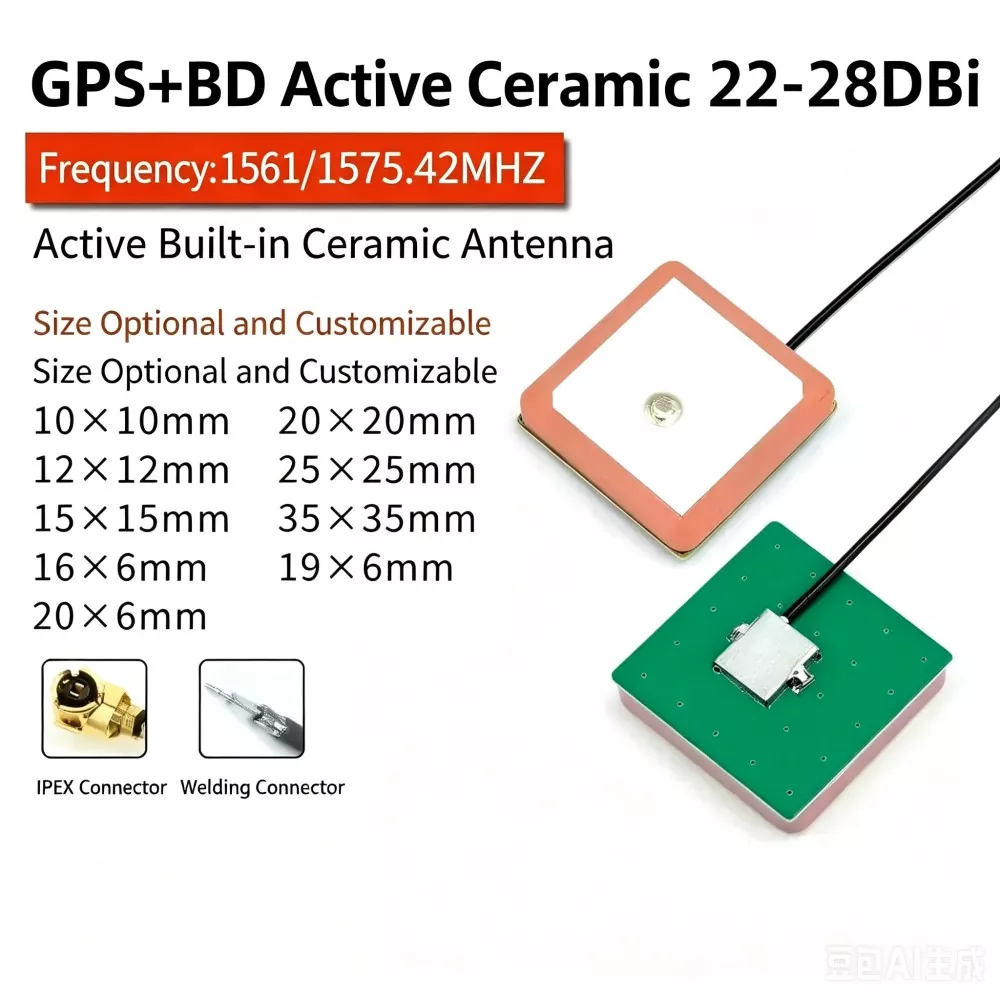

1. Doskonała równowaga wielkości i wydajności: dzięki zastosowaniu wielowarstwowej technologii niskotemperaturowej współspalanej ceramiki (LTCC) komponent ten utrzymuje stabilną częstotliwość rezonansową nawet w ultracienkiej obudowie o wymiarach zaledwie 16 × 6 × 4,5 mm, co czyni go idealnym rozwiązaniem dla miniaturowych urządzeń IoT o ograniczonej przestrzeni.

2. Doskonała zdolność wykrywania słabego sygnału: Wyposażony w wysokowydajny LNA (wzmacniacz niskoszumowy), zmierzony współczynnik szumu (NF) wynosi ≤2,0 dB, a wzmocnienie może osiągnąć 25 dB ± 3 dB. W rzeczywistych testach czas pozyskiwania satelitów przy zimnym uruchomieniu urządzenia został skrócony do 25 sekund, a urządzenie może stabilnie pozyskiwać ponad 7 satelitów nawet w środowiskach miejskich kanionów.

3. Wysoka stabilność temperaturowa: Współczynnik temperaturowy ceramicznego dielektryka jest kontrolowany w zakresie ± 30 ppm/℃. W ekstremalnych warunkach w zakresie od -40 ℃ do 85 ℃ przesunięcie częstotliwości rezonansowej wynosi ≤ ± 5 MHz — znacznie przewyższa przesunięcie w przypadku konwencjonalnych anten PCB.

4. Dopasowanie impedancji i przeciwdziałanie zakłóceniom: Standardowa konstrukcja impedancji 50 Ω z VSWR ≤ 1,5; opcjonalnie dostępne z powłoką ferrytową na powierzchni, oferującą tłumienie pozapasmowe ≥ 40 dB i skutecznie chroniące płytę główną przed zakłóceniami o wysokiej częstotliwości, takimi jak przetworniki DC-DC.

Podstawowe specyfikacje techniczne i parametry

Dogłębne porównanie z konkurencyjnymi produktami

1. Wymagania dotyczące zezwoleń

Antenę należy umieścić w niezakłóconym miejscu. W promieniu 30° nad anteną nie powinny znajdować się żadne duże metalowe przedmioty. Pod anteną należy zarezerwować ciągłą płaszczyznę uziemienia o wymiarach 7 cm × 7 cm jako reflektor, bez możliwości poprowadzenia anteny bezpośrednio pod obszarem aktywnym.

2. Izolacja EMI

Trzymaj antenę z dala od elementów generujących duże zakłócenia, takich jak przetworniki DC-DC, oscylatory kwarcowe, procesory i głośniki. Zalecana jest minimalna odległość separacji wynosząca 2 cm.

3. Kontrola impedancji

Utrzymuj kontrolowaną impedancję 50 Ω od punktu zasilania anteny do modułu GNSS. Ścieżki RF powinny być krótkie, gładkie i bez zagięć pod kątem prostym.

4. Kontrola orientacji

Powierzchnia ceramiczna musi być skierowana do góry i pozostać równoległa do płaszczyzny podłoża. Kąt nachylenia nie powinien przekraczać 15°, aby zachować stabilną charakterystykę odbioru RHCP.

Rozważania inżynieryjne RF

1. Zależność od płaszczyzny podłoża

Antena GNSS wymaga stabilnej płaszczyzny uziemienia. Wydajność jest bezpośrednio skorelowana z rozmiarem i symetrią podłoża.

2. Czułość środowiska wielościeżkowego

W środowiskach miejskich wprowadzane są ścieżki odbicia sygnału, które pogarszają dokładność pozycjonowania i zwiększają rozmycie precyzji (DOP).

3. Wkład LNA

Wzmocnienie wzmacniacza o niskim poziomie szumów poprawia czułość akwizycji, ale także zwiększa podatność na zakłócenia pozapasmowe, jeśli filtrowanie jest niewystarczające.

4. Stabilność częstotliwości

Współczynniki temperaturowe dielektryka ceramicznego wpływają na dryft rezonansowy w warunkach cykli termicznych.

Jak wybrać odpowiedni produkt?

Wybierając zewnętrzną antenę GPS, należy wziąć pod uwagę następujące kluczowe czynniki:

1. Częstotliwość i polaryzacja Sprawdź, czy urządzenie wymaga modułu GPS L1, BeiDou B1 lub obsługi dwóch częstotliwości. Nie należy mieszać anten GNSS o polaryzacji kołowej z antenami o polaryzacji liniowej, takimi jak anteny 2,4G, ponieważ spowoduje to niedopasowanie i pogorszenie odbioru.

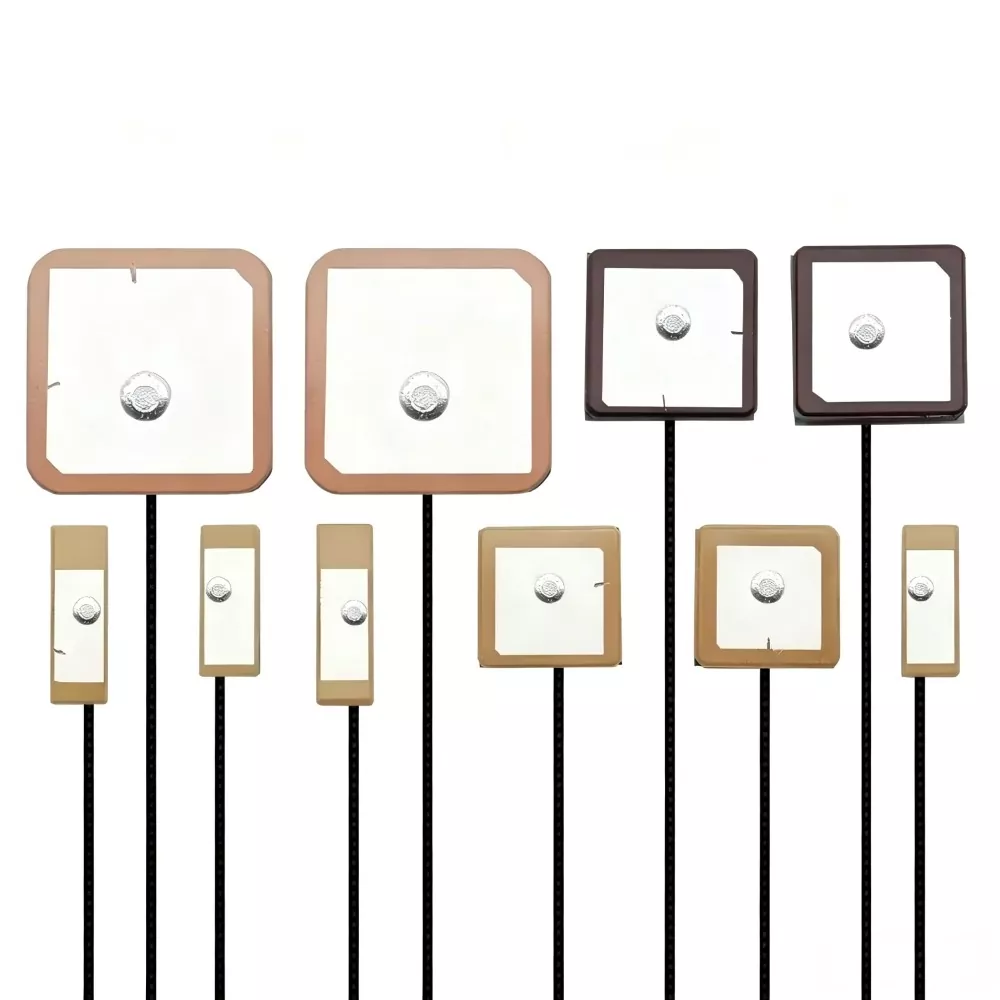

2. Przestrzeń instalacyjna W przypadku urządzeń kompaktowych zwykle stosuje się antenę ceramiczną ze względu na jej niewielkie wymiary. W przypadku zastosowań wrażliwych na koszty i dysponujących wystarczającą przestrzenią można rozważyć anteny PCB. W złożonych środowiskach RF anteny ceramiczne zapewniają bardziej stabilną pracę.

3. Projekt aktywny lub pasywny Jeśli urządzenie ma metalową obudowę lub długi przewód zasilający RF (>1 m), zaleca się stosowanie aktywnej anteny ze zintegrowanym LNA w celu kompensacji utraty sygnału.

4. Dane walidacyjne Wybór powinien opierać się na zmierzonych parametrach terenowych (np. pozyskanie satelity, C/N0, czas zimnego startu), a nie tylko na specyfikacjach laboratoryjnych.

Dlaczego warto wybrać nas (Qianmu Communications)?

• Bezpośrednie dostawy z fabryki źródłowej: odrzucamy marże zysku pośredników i oferujemy wysoce konkurencyjne ceny loco fabryka z elastycznymi MOQ.

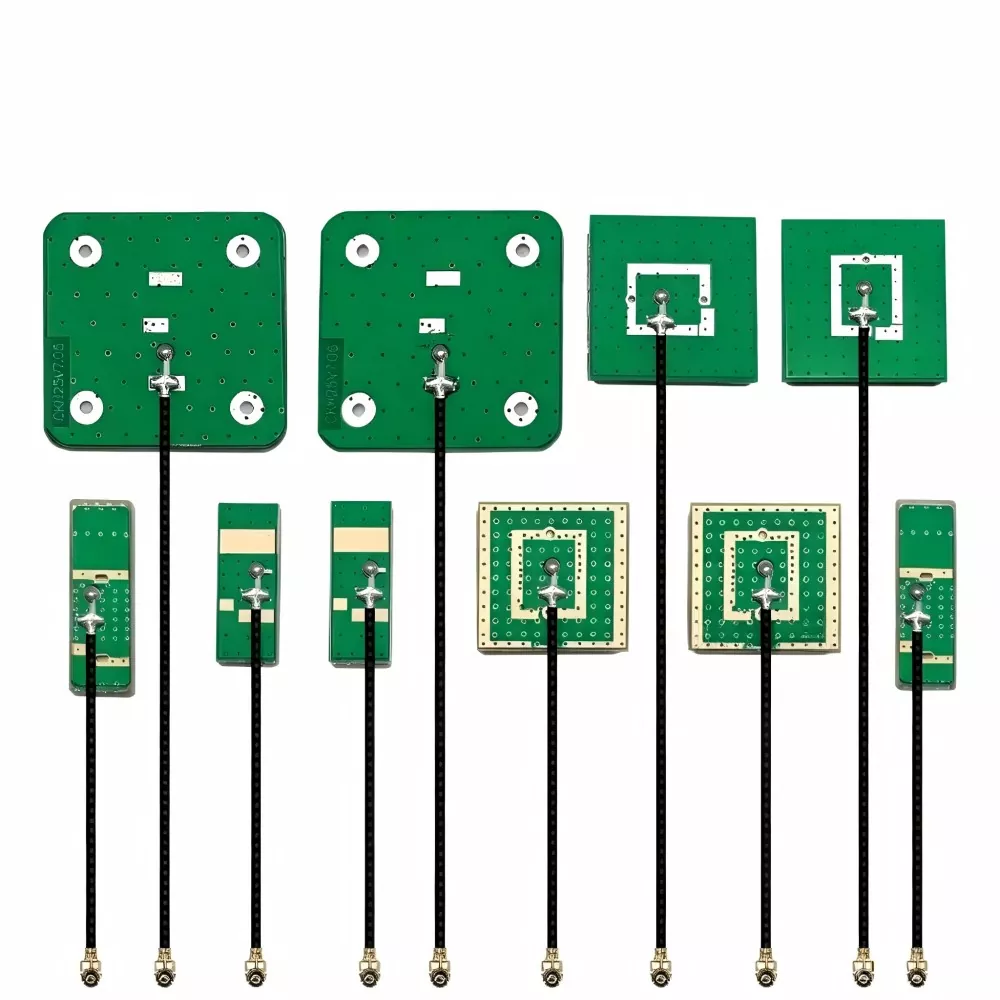

• Silne możliwości badawczo-rozwojowe i dostosowywania: Mamy zespół profesjonalnych inżynierów RF, którzy mogą szybko dostosować rozmiar chipa ceramicznego, kształt warstwy srebra i wzmocnienie LNA w oparciu o strukturę identyfikatora i układ PCB.

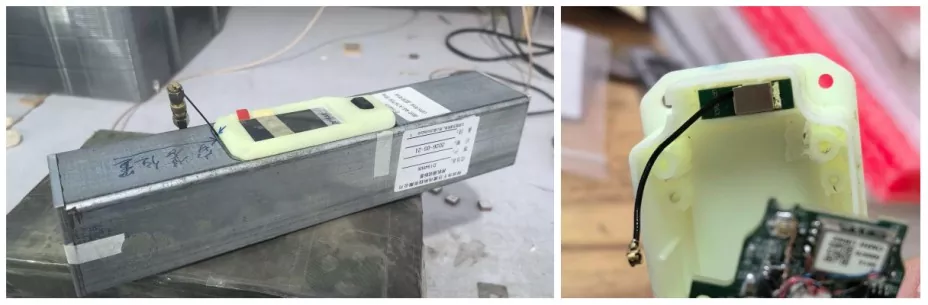

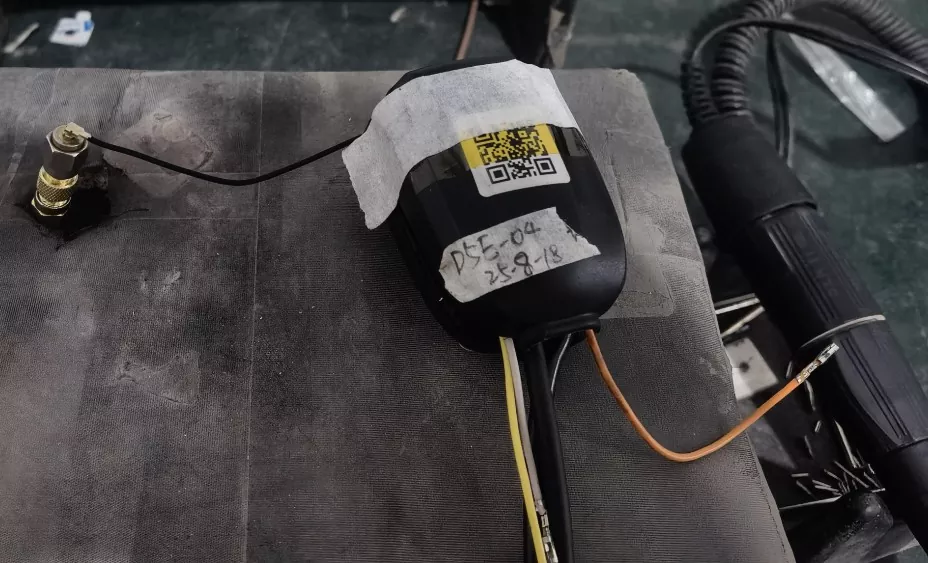

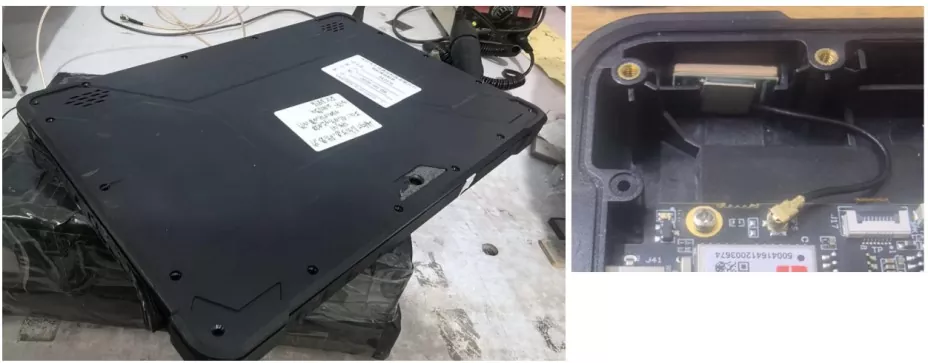

• Weryfikacja w rzeczywistych przypadkach: nasze produkty zostały pomyślnie zintegrowane z łańcuchami dostaw kilku wiodących marek zajmujących się wypożyczaniem rowerów, nawigacją samochodową i inteligentnymi urządzeniami do noszenia, rozwiązując niezliczone problemy, takie jak „powolne wyszukiwanie gwiazdek i częsta utrata gwiazdek”.Problem.

• Usługi pełnego cyklu życia: Zapewniamy kompleksowe wsparcie techniczne — od przedsprzedażowych symulacji dopasowania impedancji i wskazówek dotyczących rozmieszczenia anteny po szybką analizę wadliwych produktów po sprzedaży.

Często zadawane pytania

P1: Czy anteny ceramiczne pracujące w różnych pasmach częstotliwości mogą być używane zamiennie?

O: Nie. Anteny GNSS i anteny 2,4G/5,8G wykorzystują różne typy polaryzacji i mechanizmy działania. Anteny GNSS to zazwyczaj anteny RHCP, natomiast anteny 2,4G/5,8G są spolaryzowane liniowo. Niedopasowanie polaryzacji i częstotliwości powoduje znaczną degradację sygnału lub utratę zasięgu satelitarnego.

P2: Dlaczego rozmiar anteny wpływa na wydajność?

Odp.: Wydajność anteny ceramicznej jest powiązana z efektywnym obszarem promieniowania i stałą dielektryczną. Większa objętość ceramiki ogólnie poprawia wzmocnienie i czułość. Jednakże w konstrukcjach kompaktowych wydajność można częściowo zoptymalizować poprzez dostrojenie anteny i zaprojektowanie płaszczyzny uziemienia.

P3: Jaka jest impedancja zewnętrznej anteny GPS?

Odp.: Standardowa impedancja projektowa wynosi 50 Ω i jest powszechnie stosowana w systemach front-end GNSS RF. Obsługiwane są niestandardowe wartości impedancji w zależności od wymagań dopasowania na poziomie systemu.

P4: W jaki sposób sprawdzana jest wydajność instalacji?

O: Ocena zazwyczaj opiera się na parametrach odbiornika GNSS, takich jak liczba pozyskanych satelitów, stosunek sygnału do szumu (SNR) i czas zimnego rozruchu w warunkach otwartego nieba. Aby zapewnić stabilną pracę, w standardowym środowisku testowym oczekuje się wielu blokad satelitarnych i spójnych wartości C/N0
