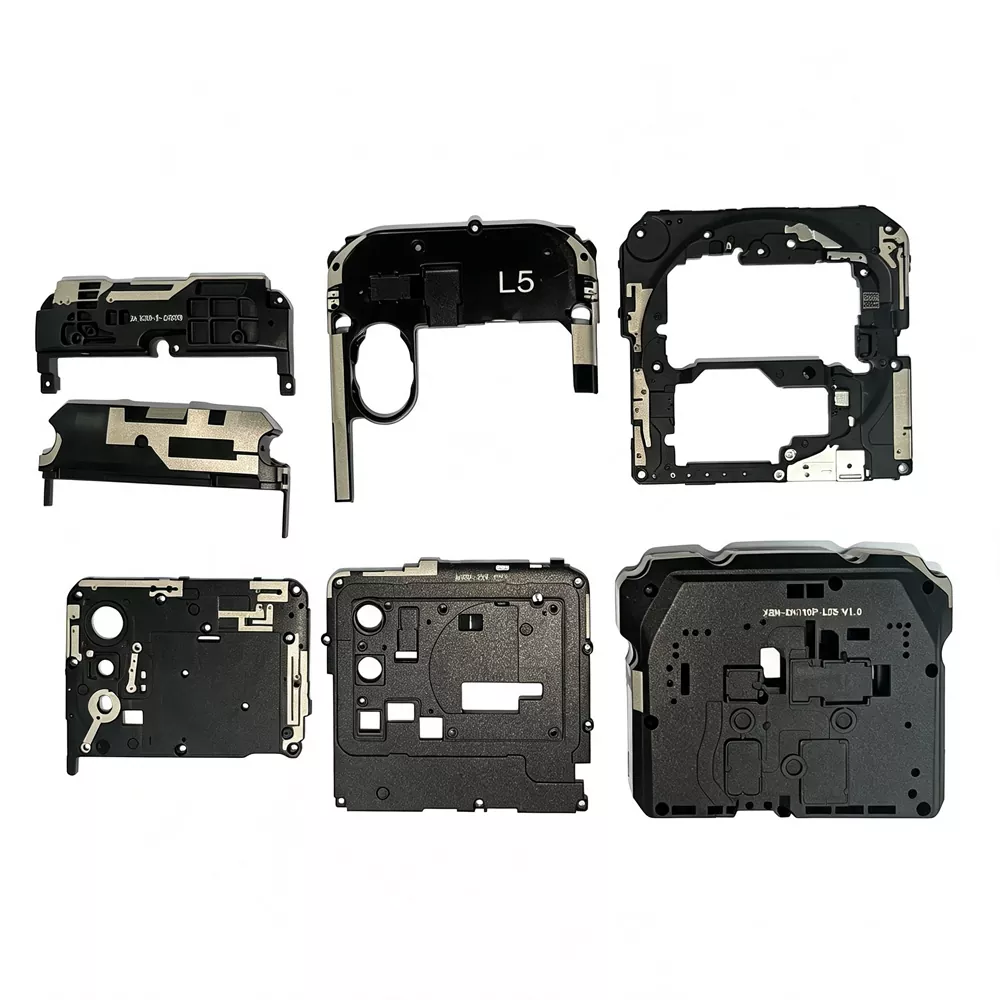

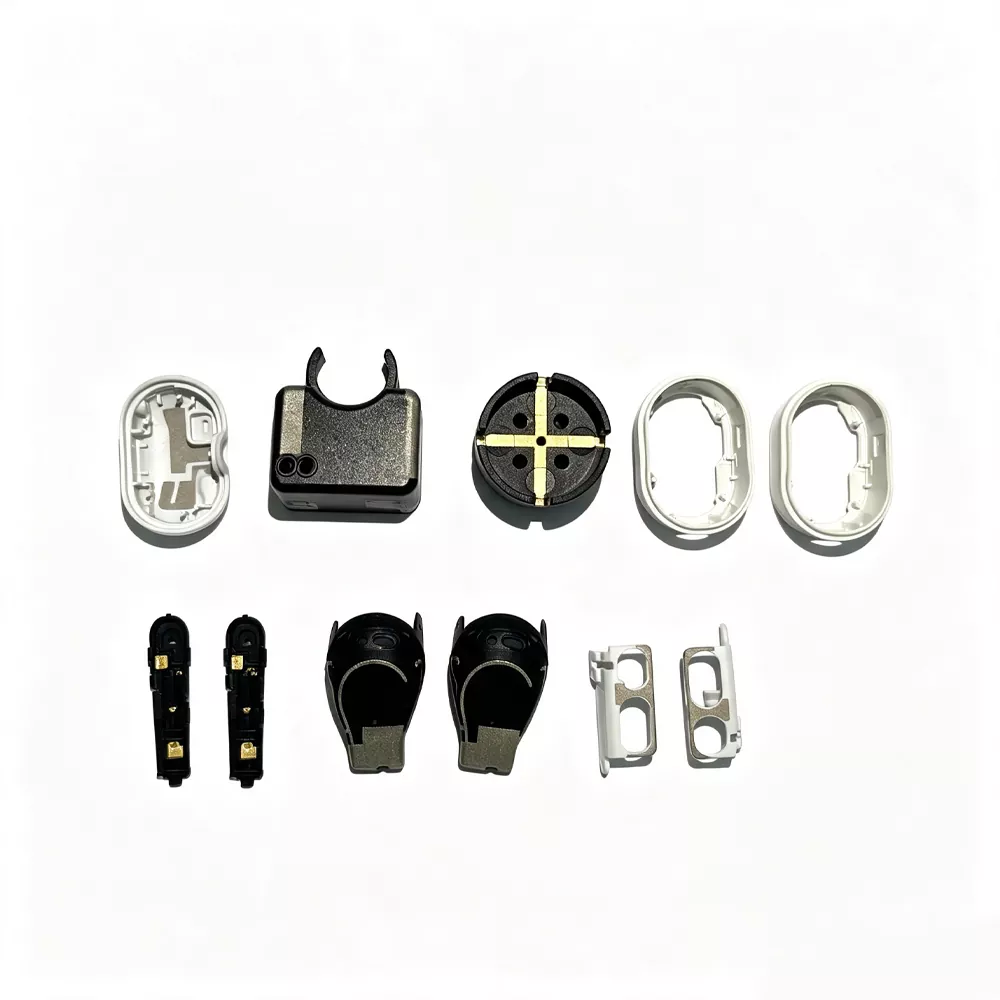

Antena LDS

Antena LDS (antena laserowa o bezpośredniej strukturze) to struktura RF oparta na technologii 3D-MID, wytwarzana poprzez zastosowanie aktywacji laserowej na formowanych wtryskowo podłożach z tworzyw sztucznych, a następnie selektywne powlekanie chemiczne w celu utworzenia przewodzących śladów anteny.

Proces ten umożliwia bezpośrednie zdefiniowanie wzorów przewodzących na trójwymiarowych elementach obudowy, gdzie geometria anteny jest osadzona w strukturze mechanicznej, a nie montowana jako oddzielna część RF.

W przeciwieństwie do konwencjonalnych anten tłoczonych lub blaszanych, które wymagają dyskretnego montażu wewnątrz urządzenia, antena LDS integruje strukturę promieniującą z obudową lub wewnętrzną ramą z tworzywa sztucznego, umożliwiając ścieżkę anteny podążającą za złożoną geometrią 3D przy zachowaniu określonych właściwości elektrycznych.

Z punktu widzenia systemowego technologia LDS należy do technologii 3D-MID (Three-Dimensional Molded Interconnect Device), w której pojedynczy uformowany element może łączyć funkcje strukturalne, przewodzące i obudowy poprzez selektywną metalizację powierzchni aktywowanych laserem.

Zasada działania

Proces produkcji anten LDS można podzielić na cztery podstawowe etapy:

Krok 1 – Formowanie wtryskowe: Przy użyciu funkcjonalnych tworzyw sztucznych dostosowanych do LDS (zawierających specjalne metaloorganiczne dodatki kompozytowe) w procesie formowania wtryskowego wytwarzany jest trójwymiarowy wspornik lub obudowa z tworzywa sztucznego.

Krok 2 – Aktywacja lasera: Komputer steruje ruchem lasera zgodnie z trajektorią wzoru przewodzącego, rzutując laser na powierzchnię trójwymiarowego elementu z tworzywa sztucznego i aktywując wzór obwodu w ciągu kilku sekund. W obszarach naświetlanych laserem dodatki ulegają aktywacji, tworząc mikroskopijnie chropowatą powierzchnię, która sprzyja osadzaniu się metalu.

Krok 3 – Powlekanie chemiczne: Umieść aktywowane części z tworzywa sztucznego w kąpieli do galwanizacji chemicznej, podczas której metale takie jak miedź, nikiel i złoto są selektywnie osadzane na aktywowanych obszarach, tworząc ślady przewodzące.

Krok 4 – Montaż i testowanie: Obudowa LDS obwodu anteny jest elektrycznie połączona z płytą główną PCB za pomocą styków sprężynowych, kołków lub złączy B2B. Po pełnym sprawdzeniu za pomocą analizatora sieci dostarczany jest montaż.

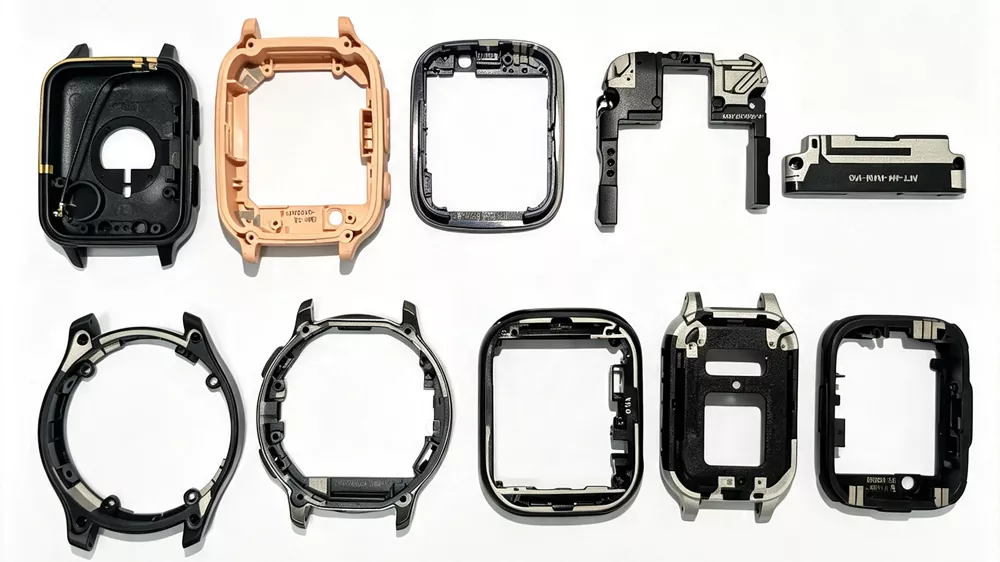

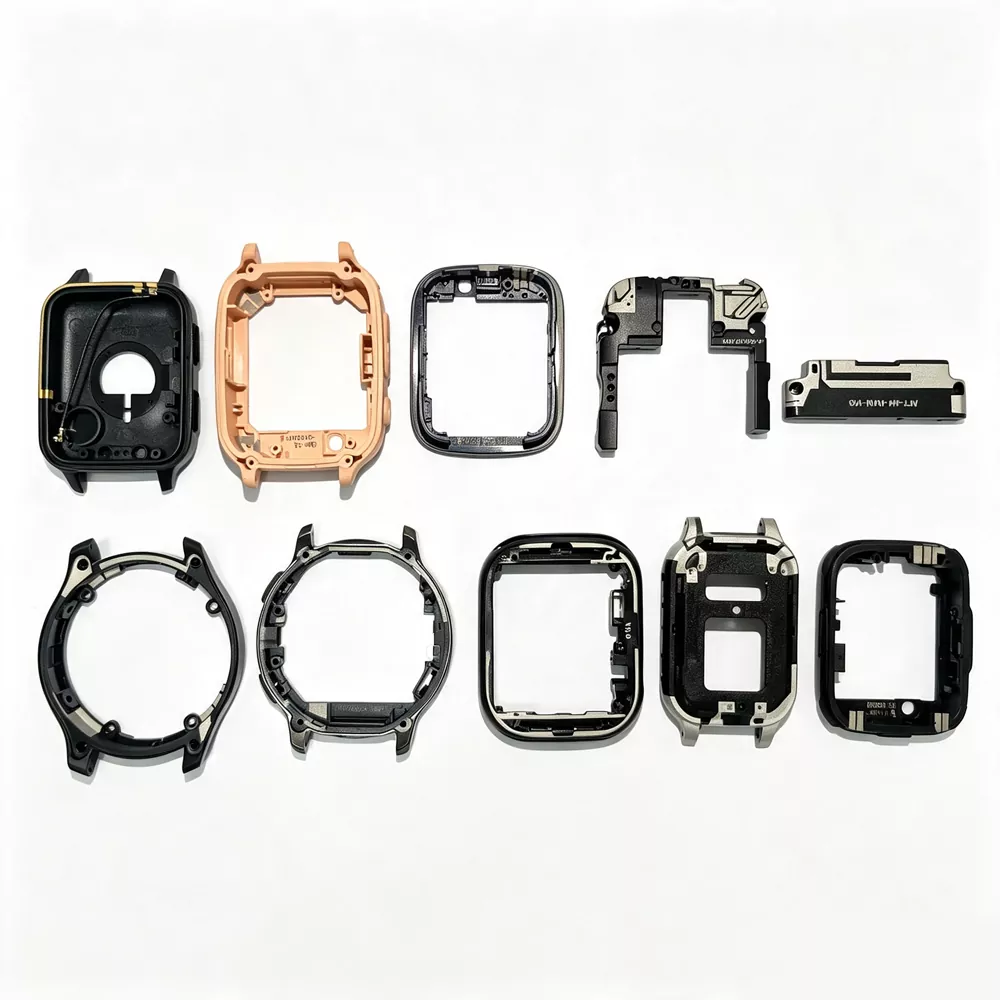

Obowiązujące urządzenia

Technologia anten LDS jest szeroko stosowana w wielu gałęziach przemysłu i zastosowaniach bezprzewodowych:

Podstawowe punkty sprzedaży

1. Wysoka zdolność integracji przestrzeni

Anteny LDS można zintegrować bezpośrednio z obudowami urządzeń lub wspornikami konstrukcyjnymi, umożliwiając projektowanie cieńszych produktów bez znaczącego pogorszenia wydajności RF. Prześwit anteny uzyskano dzięki precyzyjnemu wzorowi 3D na podłożach z tworzyw sztucznych, dzięki czemu nadaje się do kompaktowych, wielopasmowych urządzeń bezprzewodowych.

2. Stabilność produkcji i spójność procesu

Strukturyzacja laserowa zapewnia wysoką powtarzalność i stabilną rozdzielczość wzoru, dzięki czemu nadaje się do ciągłych środowisk produkcyjnych. Każda jednostka jest zazwyczaj sprawdzana poprzez testy RF, z kluczowymi parametrami, takimi jak S11, weryfikowanymi w celu zapewnienia zgodności wydajności z założeniami projektowymi.

3. Zmniejszone wewnętrzne zakłócenia RF

Ponieważ wzory przewodzące powstają bezpośrednio na obudowie urządzenia, konstrukcje LDS zmniejszają zależność od wewnętrznego okablowania i minimalizują zakłócenia powodowane przez pobliskie metalowe elementy wewnątrz obudowy.

4. Możliwość integracji anteny wielopasmowej

Wiele anten funkcjonalnych (LTE / GSM / Wi-Fi / Bluetooth / GNSS) można zintegrować na jednym podłożu 3D, zmniejszając całkowitą liczbę komponentów i upraszczając architekturę RF na poziomie systemu.

5. Elastyczne możliwości projektowania 3D RF

Technologia LDS wspiera realizację złożonych geometrii przewodzących na zakrzywionych powierzchniach, umożliwiając układ anteny zgodny z konturami mechanicznymi przy jednoczesnym zachowaniu określonych ograniczeń RF w różnych pasmach częstotliwości.

Dane techniczne

Proces grawerowania laserowego i środki ostrożności

(1) Uwagi dotyczące projektowania obwodów przewodzących

① Trasowanie tras na podłożach LDS 3D powinno unikać częstych przejść pod ostrymi kątami. W konstrukcjach wielopowierzchniowych ciągłe prowadzenie wzdłuż sąsiadujących powierzchni ogólnie poprawia stabilność procesu i równomierność powlekania, szczególnie w większych obudowach.

② Minimalna szerokość śladu definiowana laserowo wynosi zazwyczaj około 0,2 mm, w zależności od rozdzielczości projektu i geometrii podłoża.

③ Minimalny odstęp pomiędzy sąsiednimi ścieżkami przewodzącymi jest na ogół utrzymywany powyżej 0,5 mm, aby zmniejszyć ryzyko tworzenia się mostków galwanicznych podczas osadzania elektrochemicznego.

④ Odstęp pomiędzy obszarami przewodzącymi a granicami obudowy jest zwykle kontrolowany w skali submilimetrowej. Aby zmniejszyć zanieczyszczenie krawędzi podczas obróbki laserowej, powszechnie stosuje się odstęp buforowy wynoszący około 1–2 mm w pobliżu ścian ubytku.

⑤ Geometria powierzchni wpływa na zachowanie poszycia. Płaskie obszary zwykle zapewniają bardziej stabilną aktywację lasera i konsystencję powłoki, podczas gdy zakrzywione powierzchnie mogą powodować różnice w grubości i przyczepności ze względu na różnice kątowe ekspozycji.

⑥ Po strukturyzacji laserowej części są przenoszone bezpośrednio do galwanizacji, aby zminimalizować utlenianie i zanieczyszczenie powierzchni przed metalizacją.

(2) Wymagania dotyczące przechowywania produktów LDS przed powlekaniem i powlekaniem

① Części aktywowane laserem należy przechowywać w warunkach kontrolowanej wilgotności (zwykle poniżej 60% RH) i przenosić do galwanizacji, gdy tylko pozwala na to przebieg procesu, aby zmniejszyć ryzyko utleniania powierzchni.

② Unika się bezpośredniego kontaktu z powierzchniami poddanymi obróbce laserowej, ponieważ zanieczyszczenie może mieć wpływ na jakość późniejszego osadzania metalu.

③ Podczas przenoszenia i transportu używane są specjalne tace lub uchwyty, aby zachować stabilność położenia i zapobiec uszkodzeniu powierzchni lub mikrozarysowaniom.

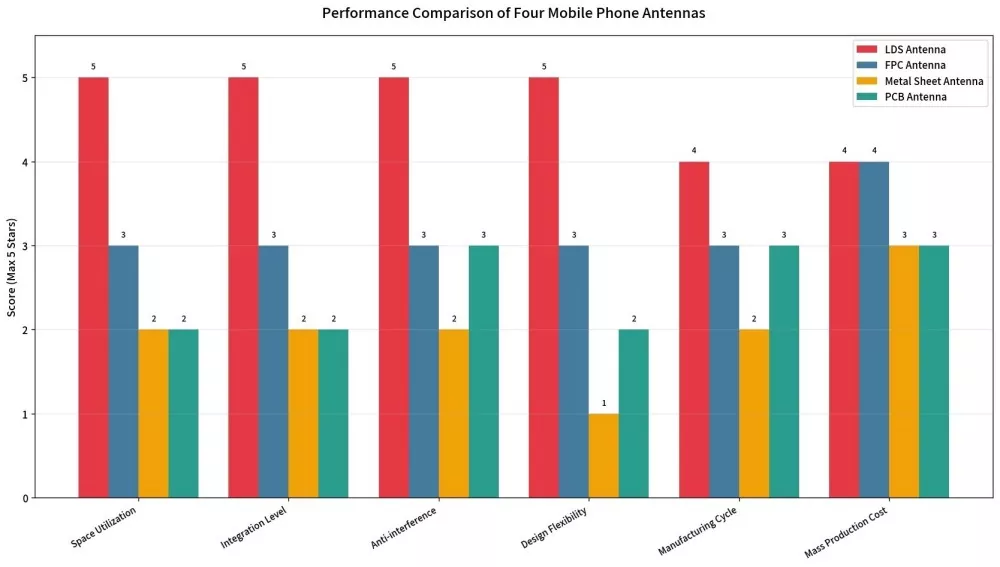

Porównaj z rówieśnikami

Proces kontroli jakości

1. Kontrola materiałów przychodzących: badanie zawartości dodatków metalicznych w cząstkach tworzyw sztucznych specjalnie zaprojektowanych dla LDS

2. Kontrola formowania wtryskowego: Dokładność wymiarowa ± 0,05 mm

3. Znakowanie laserowe: automatyczna kontrola optyczna AOI pod kątem integralności obwodu

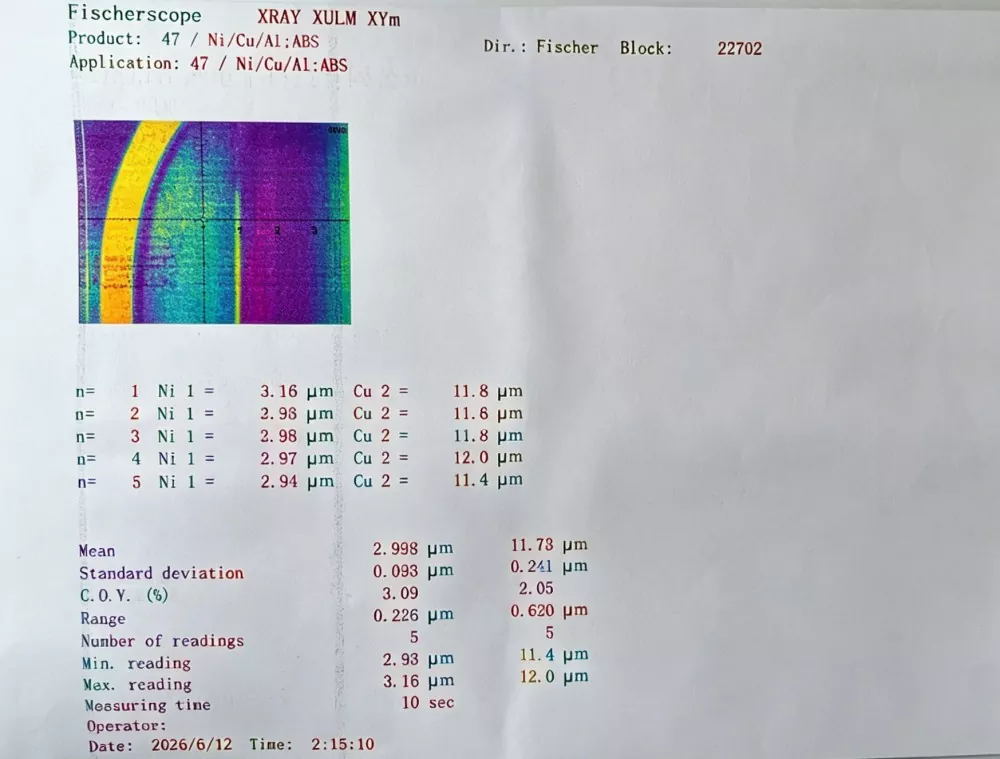

4. Powlekanie chemiczne: Kontrola jednorodności grubości powłoki (warstwa miedzi ≥ 5 μm, warstwa niklu/złota ≥ 0,1 μm)

5. Testowanie RF: Analizator sieci przeprowadza pełną kontrolę S11, VSWR, wzmocnienia i wydajności.

6. Kontrola pobierania próbek wiarygodności: Kompleksowe badanie przyczepności w stu siatkach

Jako niezawodny dostawca, do każdej partii naszych produktów dołączany jest raport z testów, który można prześledzić aż do odpowiedniej partii surowca.

Jak wybrać produkty antenowe LDS

1. Zobacz wymagania dotyczące pasma częstotliwości

Jasno określ, które pasma częstotliwości komunikacji musi obsługiwać urządzenie — 2G/3G/4G/5G Sub-6 GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC i inne. Różne pasma częstotliwości odpowiadają różnym projektom trasowania anten.

2. Sprawdź przestrzeń montażową

- Czy obudowa urządzenia ma wystarczającą przestrzeń do rozmieszczenia LDS?

- Czy antena musi podążać za trasowaniem wzdłuż zakrzywionej powierzchni 3D? Właśnie w tym LDS przoduje.

3. Sprawdź wybór podłoża

Materiał podłoża anten LDS musi być funkcjonalnym tworzywem sztucznym specyficznym dla LDS. Typowe opcje obejmują PC, ABS, PC+ABS i LCP. Różne materiały mają swoje zalety i wady pod względem odporności na temperaturę, stałej dielektrycznej i wytrzymałości mechanicznej.

4. Sprawdź czas realizacji i minimalną ilość zamówienia.

Jako producent oferujemy:

- Przykładowy etap: 10Szybkie prototypowanie

- Mała partia: 100–1000 szt., dostawa w ciągu 2 tygodni

- Produkcja na dużą skalę: Miesięczna wydajność przekracza 100 000 sztuk, z gwarantowanym czasem dostawy.

Często zadawane pytania

P: Jaka jest różnica między anteną LDS a anteną FPC?

Odp.: Antena FPC to elastyczny obwód instalowany wewnątrz urządzenia, wymagający dedykowanej, płaskiej przestrzeni. JakiśAntena LDSjest bezpośrednio naniesiony laserowo na obudowę lub wspornik urządzenia, co pozwala na lepsze dopasowanie do powierzchni 3D i lepsze wykorzystanie przestrzeni. Zapewnia także większe możliwości integracji i silniejsze działanie przeciwzakłóceniowe w porównaniu z tradycyjnymi rozwiązaniami FPC.

P: Jaka jest minimalna ilość zamówienia w celu dostosowania?

Odp.: Na etapie próbki nie jest wymagana żadna minimalna wielkość zamówienia. Obsługujemy zamówienia próbek, produkcję małoseryjną już od 100 szt. oraz zamówienia wielkoseryjne w oparciu o wymagania klientów. Jako bezpośrednia fabryka zapewniamy elastyczne wsparcie produkcyjne na różnych etapach projektu.

P: Jakie informacje są wymagane do dostosowania?

Odp.: Klienci mogą dostarczyć rysunki 3D CAD urządzenia (w formacie STEP lub IGS), docelowego pasma częstotliwości, układu PCB i typu złącza. Nasz zespół inżynierów zajmie się projektowaniem tras, optymalizacją symulacji i weryfikacją prototypu.

P: Czy ta technologia może obsługiwać aplikacje wykorzystujące fale milimetrowe 5G?

O: Tak. Technologia ta obsługuje konstrukcje anten zarówno dla pasm częstotliwości poniżej 6 GHz, jak i fal milimetrowych. Ostateczne rozwiązanie zostanie zoptymalizowane pod kątem struktury urządzenia, dostępnej przestrzeni i wymaganej wydajności częstotliwościowej.

P: Jaka jest żywotność anteny?

Odp.: Testy niezawodności pokazują, że po 100 cyklach termicznych od -40°C do +85°C i testach w wysokiej temperaturze/wysokiej wilgotności przy 85°C/85% RH przez 168 godzin, spadek wydajności utrzymuje się poniżej 5%, podczas gdy przyczepność pozostaje stabilna. Projektowany okres użytkowania może przekraczać 10 lat.

P: Czy możecie zapewnić wsparcie w zakresie strojenia anteny?

O: Tak. Świadczymy kompleksowe usługi dostrajania, w tym symulację, prototypowanie i optymalizację na poziomie systemu, pomagając produktom spełniać wymagania certyfikacyjne, takie jak CTA, CE i FCC.
