Elastyczne anteny słuchawkowe to miniaturowe elementy nadawczo-odbiorcze RF, których podstawę stanowią elastyczne podłoża PI/LCP, a przewodzące wzory promieniowania powstają w wyniku wytrawiania. Zostały specjalnie zaprojektowane do słuchawek dousznych TWS Bluetooth, bezprzewodowych słuchawek nausznych i słuchawek na przewodnictwo kostne z kompaktowymi wnękami wewnętrznymi. W przeciwieństwie do sztywnych anten PCB lub anten sprężynowych, elastyczne anteny słuchawkowe zapewniają doskonałą podatność na zginanie i ultracienkie profile, dzięki czemu dopasowują się do wewnętrznych ścianek obudów słuchawek, boków baterii i wsporników uszu o nieregularnym kształcie. To skutecznie rozwiązuje problemy, takie jak ograniczona przestrzeń wnęki i przeszkody w sygnale spowodowane przez konstrukcje metalowe.

Shenzhen Qianmu Communication Technology Co., Ltd., jako producent anten z siedzibą w Shenzhen, polega na swoim wewnętrznym laboratorium RF w celu ciągłego udoskonalania rozwiązań konstrukcyjnych anten słuchawek i jest niezawodnym dostawcą słuchawek wielu marek.

Zasada działania

Są to zasadniczo miniaturowe, planarne elementy promieniowania RF. Sygnały elektryczne o wysokiej częstotliwości z bezprzewodowego modułu audio są przesyłane do obwodu promieniującego anteny, który przekształca je w fale elektromagnetyczne poprzez indukcję elektromagnetyczną. Jednocześnie antena wychwytuje zewnętrzne fale elektromagnetyczne Bluetooth i przekształca je z powrotem w sygnały elektryczne w celu transmisji do głównego układu sterującego, umożliwiając dwukierunkowy transfer danych audio pomiędzy smartfonami i słuchawkami. Aby zoptymalizować wydajność w scenariuszach korzystania ze słuchawek, udoskonaliliśmy punkt zasilania anteny i konstrukcję dopasowania uziemienia, aby zmniejszyć straty absorpcji sygnału powodowane przez ludzką głowę. Przypadek testowy w świecie rzeczywistym: w przypadku tych samych wkładek dousznych TWS zastąpienie standardowej anteny sprężynowej naszą elastyczną anteną słuchawkową Qianmu zwiększyło odległość stabilnego połączenia przez ścianę z 3,2 m do 6,1 m, zmniejszając prawdopodobieństwo rozłączenia o 72% (dane testowe zebrane w komorze bezechowej przy rzeczywistym noszeniu przez człowieka; raporty z testów dostępne na żądanie).

Lista kompatybilnych urządzeń

Ta elastyczna antena słuchawkowa jest szeroko kompatybilna z różnymi bezprzewodowymi terminalami audio:

1. Bezprzewodowe słuchawki douszne TWS True Bluetooth (douszne, półdouszne)

2. Słuchawki Bluetooth z otwartym tyłem, słuchawki przewodzące powietrze

3. Bezprzewodowe słuchawki kostne, słuchawki Bluetooth z pałąkiem na kark

4. Pomocnicze słuchawki odbierające dźwięk, bezprzewodowe słuchawki typu aparat słuchowy

5. Kompaktowe, przenośne słuchawki bezprzewodowe z wbudowanym rozwiązaniem modyfikacyjnym

Kluczowe punkty sprzedaży

1. Ultracienkie i elastyczne, zaprojektowane tak, aby pasowały do ​​​​ekstremalnego układania wkładek dousznych

Dostępny w grubościach 0,12–0,3 mm i minimalnym promieniu gięcia ≤1,5 ​​mm, wytrzymuje dziesiątki tysięcy cykli zginania bez pękania i rozwarstwiania miedzi. Można go przykleić do nóżek słuchawek, boków baterii lub zakrzywionych wewnętrznych ścianek obudów, eliminując potrzebę stosowania płaskich obszarów PCB i pomagając inżynierom konstrukcyjnym zmniejszyć rozmiar słuchawek.

Aktualne zdjęcie: Test zginania anteny pod wieloma kątami w czasie rzeczywistym

2. Stabilna wydajność RF zmniejsza rozłączenia i opóźnienia

Zespół Qianmu Communications RF ukończył symulację dopasowania impedancji przed terminem, uzyskując antenę słuchawkową VSWR ≤1,8 i wysoką efektywność promieniowania sygnału. Skutecznie łagodzi to tłumienie sygnału spowodowane zablokowaniem głowy podczas noszenia, redukując zacinanie się dźwięku podczas biegania i dojazdów do pracy.

3. Wyposażone w klej wysokotemperaturowy ułatwiający zautomatyzowany montaż

Tył anteny pokryty jest dwustronnym klejem odpornym na wysokie temperatury, umożliwiającym szybkie i bezpieczne mocowanie poprzez proste odklejenie folii ochronnej — bez konieczności stosowania klipsów ani śrub. Konstrukcja ta idealnie nadaje się do szybkiego montażu na fabrycznych liniach produkcyjnych, skracając czas pracy podczas instalacji.

4. Wysoka personalizacja (zaleta bezpośredniego zaopatrzenia w fabrykę)

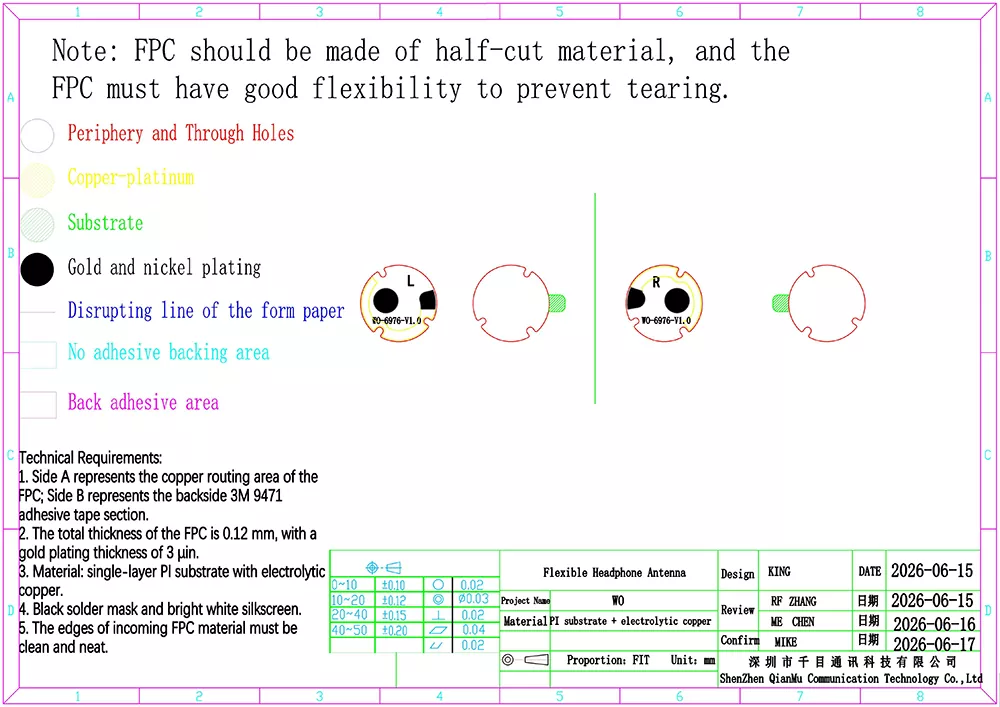

Jako chiński producent anten słuchawkowych zapewniamy dostosowywanie parametrów anten do słuchawek (外形轮廓 (外形), strojenie pasma częstotliwości (głównie Bluetooth 2,4 GHz z możliwością rozbudowy), długość przewodu, typ terminala (U.FL, styki cynowane) i materiał podłoża (PI dla klasy ekonomicznej / LCP dla klasy wyższej). Oferujemy produkcję próbną w małych partiach i niezawodne terminy dostaw w przypadku zamówień wielkoseryjnych.

5. Ścisła kontrola jakości, wysoka spójność

Każda partia anten słuchawek poddawana jest próbkowaniu i testowaniu w komorze bezechowej RF, a także testom starzenia w wysokiej temperaturze i przy zginaniu, co eliminuje różnice w wydajności partii i czyni je odpowiednimi do długoterminowej masowej produkcji markowych słuchawek.

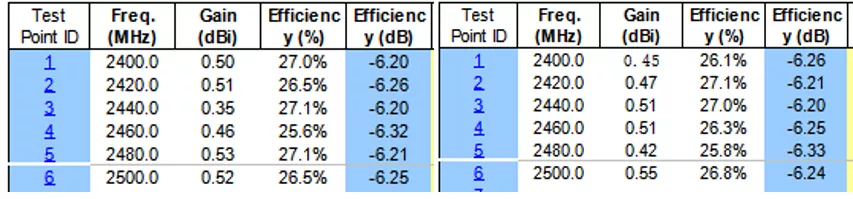

Specyfikacje techniczne

Elastyczna antena słuchawkowa a popularne rozwiązania antenowe w branży

Wielu producentów słuchawek ma trudności z wyborem anten, rozdartych pomiędzy antenami sprężynowymi, antenami na sztywnych PCB i antenami ceramicznymi. W oparciu o testy w świecie rzeczywistym przeprowadzone w tysiącach projektów słuchawek, przygotowaliśmy jasne i intuicyjne porównanie:

Jeśli Twoje słuchawki douszne mają ograniczoną przestrzeń wewnętrzną, nieregularne kształty obudowy lub wymagają dużej spójności w produkcji masowej, elastyczna antena słuchawkowa jest optymalnym rozwiązaniem. Jako oryginalny producent z siedzibą w Shenzhen, Qianmu Communications może szybko zoptymalizować projekt anteny zgodnie z Twoim prototypem.

Sprzęt do testowania komory bezechowej RF

Jak wybrać odpowiednią elastyczną antenę słuchawkową

Wielu inżynierów zajmujących się zaopatrzeniem w słuchawki często popełnia błędy przy wyborze modeli. W oparciu o wieloletnie doświadczenie dostawców usług, oto cztery kluczowe kryteria wyboru:

1. Ustal priorytety, sprawdzając dostępną przestrzeń wewnętrzną w słuchawce i dostarczaj rysunki 3D przedstawiające długość, szerokość, wysokość i strukturę wnęki. Ocenimy maksymalne wymiary anteny i dopuszczalne pola zagięcia. Nie kupuj bezpośrednio standardowych, gotowych anten, ponieważ z dużym prawdopodobieństwem może to spowodować słabą jakość sygnału.

2. Jasno zdefiniuj cele wykorzystania środowiska. W przypadku produktów przeznaczonych dla słuchawek sportowych i outdoorowych wybierz wersje zoptymalizowane pod kątem odporności na zginanie i wibracje; w przypadku produktów eksportowych należy wcześniej potwierdzić wymagania dotyczące certyfikacji środowiskowej rynku docelowego.

3. Zwróć uwagę na usługi wsparcia w zakresie strojenia częstotliwości radiowych — sam zakup elastycznej anteny słuchawkowej nie gwarantuje użyteczności! Bez odpowiedniego dopasowania i dostrojenia anteny nawet najlepsze materiały mogą powodować opóźnienia w wydajności. Wybierz producenta z wewnętrznymi inżynierami RF, a nie tylko pośrednika.

4. Przed złożeniem oficjalnego zamówienia prześlij nam próbkę do badań. Wyprodukujemy prototypowe anteny do testów na miejscu u klienta. Masowa produkcja rozpocznie się dopiero po pomyślnych testach, minimalizujących ryzyko rozwojowe.

Często zadawane pytania

P1: Czy antena słuchawek obsługuje niestandardowe rozmiary?

Odp.: tak, wspieramy personalizację. Jako fabryka możemy formować i dostosowywać wymiary zewnętrzne, długość przewodu i typ końcówki zgodnie z wewnętrzną strukturą słuchawki. Możesz dostarczyć rysunki 2D/3D, a my ocenimy projekt i wyprodukujemy próbki.

P2: Jaka jest minimalna ilość zamówienia (MOQ) dla anten słuchawkowych?

Odp.: standardowe anteny słuchawkowe w magazynie z niskim MOQ; niestandardowe próbki dostępne w małych ilościach oraz MOQ dla zamówień produkcji masowej mogą być negocjowane. W razie pytań prosimy o kontakt z naszym zespołem sprzedaży.

P3: Czy możesz dostarczyć raport z testu anteny RF?

O: Tak. Do każdej partii produktów dołączone są dane z testów fabrycznych, na życzenie klienta możemy także udostępnić raporty z kontroli strony trzeciej, zapewniając pełną identyfikowalność dokumentacji.

P4: Czy antena słuchawek może być kompatybilna z modułem Bluetooth 5.3?

Odp.: w pełni kompatybilny. Elastyczna antena słuchawkowa działa w standardowym paśmie ISM 2,4G i jest kompatybilna z całą serią modułów audio Bluetooth 5.0/5.1/5.2/5.3.

P5: Jakie dokumenty można dostarczyć do eksportu produktów?

Odp.: Możemy dostarczyć faktury proforma, listy pakowania, raporty RoHS i CE, licencje biznesowe i inne dokumenty spełniające wymagania odprawy celnej w różnych krajach.
