Czym dokładnie jest antena z gumową kaczką?

A gumowa antena typu kaczuszka(powszechnie znana jako antena gumowa lub antena z gumowej kaczki) jest popularną małą antenąantena dookólnanazwa pochodzi od zewnętrznej warstwy ochronnej z gumy lub tworzywa sztucznego. Jest szeroko stosowany w urządzeniach komunikacji bezprzewodowej, takich jak krótkofalówki, routery bezprzewodowe, radia samochodowe i urządzenia IoT. Qianmu Communications wyjaśnia swoje podstawowe cechy i zasady działania:

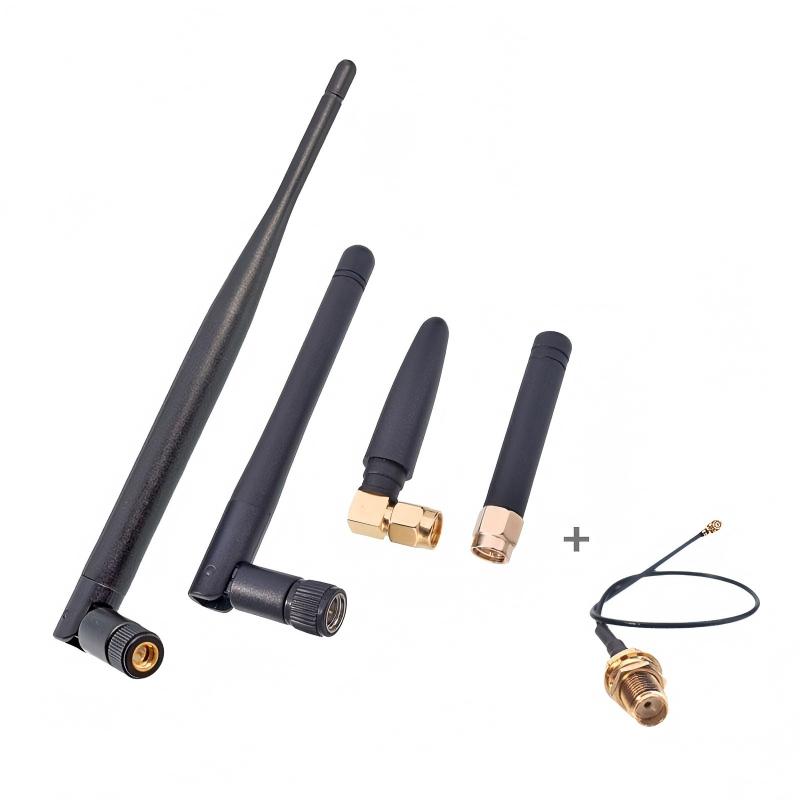

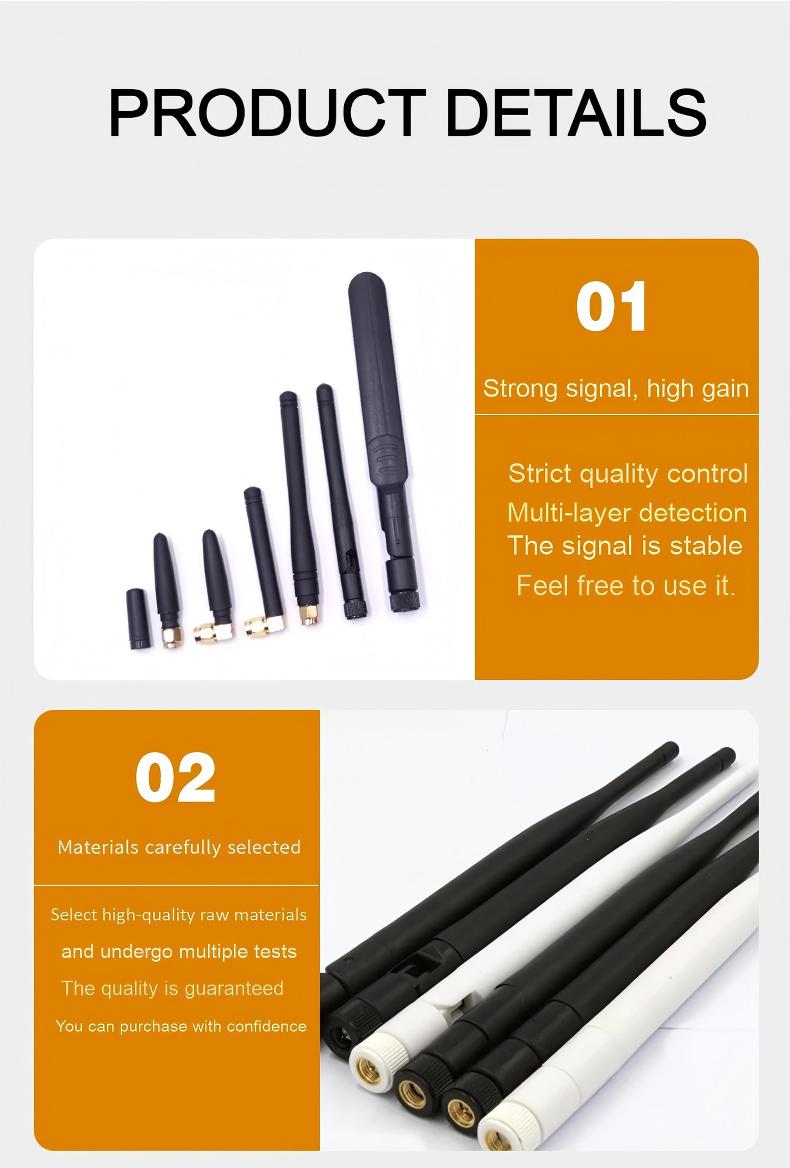

1. Struktura i cechy konstrukcyjne

Materiały zewnętrzne:

Zewnętrzna warstwa wykonana jest z elastycznej gumy/silikonu (kilka z nich to twardy plastik), zapewniając ochronę fizyczną, taką jak wodoodporność, odporność na wstrząsy i korozję.

Kolor jest zwykle czarny, z kilkoma niestandardowymi opcjami dostępnymi w innych kolorach (takich jak biały lub pomarańczowy).

Struktura wewnętrzna:

Promiennik rdzeniowy: Wewnętrzny, spiralnie nawinięty metalowy drut (miedziany lub stalowy) ukryty wewnątrz, służący jako element promieniujący anteny.

Podstawowy obwód dopasowujący: Mały obwód dopasowujący (taki jak kondensator lub cewka indukcyjna) może być zintegrowany na dole w celu optymalizacji impedancji (zwykle 50 Ω) w celu dopasowania urządzenia.

Złącze: na dole znajdują się typowe interfejsy RF, takie jak SMA, RP-SMA i TNC, umożliwiające bezpośrednie połączenie śrubowe ze sprzętem.

Kształt: cylindryczny lub stożkowy, zazwyczaj o długości 5–20 cm (w zależności od pasma częstotliwości pracy), o średnicy około 0,5–2 cm.

2. Zasada działania i charakterystyka elektryczna

Zasada promieniowania: Wewnętrzny drut spiralny zasadniczo działa jak skrócona antena jednobiegunowa, a jego długość elektryczna rozciąga się przez strukturę spiralną, umożliwiając rezonans w docelowym paśmie częstotliwości (takim jak 433 MHz lub 2,4 GHz) pomimo małych wymiarów fizycznych.

Promieniowanie dookólne: Po zainstalowaniu pionowo zapewnia równomierne promieniowanie w kierunku poziomym pod kątem 360°, z mniejszym wzmocnieniem w kierunku pionowym.

Zasięg pasma

1. Jednopasmowe: Zaprojektowane specjalnie dla określonego pasma częstotliwości (np. GPS 1,5 GHz, 4G 1,8 GHz).

2. Wielopasmowy: obsługuje wiele częstotliwości (np. jednocześnie pokrywa UHF 400 MHz i 2,4 GHz) dzięki segmentowej konstrukcji spiralnej lub indukcyjnej.

3. Podstawowe zalety

Trwałość fizyczna:

Gumowa obudowa jest odporna na zginanie i wodoodporna (zwykle ma stopień ochrony IP67), dzięki czemu nadaje się do zastosowań zewnętrznych lub mobilnych (takich jak urządzenia samochodowe i przenośne).

Łatwy w instalacji:

Bezpośrednio podłącz interfejs urządzenia bez skomplikowanej konfiguracji.

Niski koszt:

Masowa produkcja przemysłowa charakteryzuje się niskimi kosztami.

Lekki:

Zwykle waży mniej niż 50 gramów, dzięki czemu idealnie nadaje się do urządzeń przenośnych.

4. Typowe scenariusze zastosowań

Elektronika użytkowa:

Router domowy (Wi-Fi 2,4 GHz/5 GHz), słuchawki Bluetooth, czujniki inteligentnego domu.

Odłączana czarna gumowa antena na górze routera TP-Link.

Profesjonalna komunikacja bezprzewodowa:

Radiotelefon dwukierunkowy (pasmo UHF/VHF), radio samochodowe i antena do transmisji wideo z drona.

Internet rzeczy (IoT):

Antena modułowa NB-IoT/LoRa, terminal pozycjonujący GPS.

Urządzenia przemysłowe:

Piloty przemysłowe (dźwigi, pojazdy AGV), węzły sieci sensorowej.

5. Ograniczenia i rozważania

Niższa wydajność:

Ze względu na ograniczenia związane z miniaturyzacją skuteczność promieniowania wynosi zwykle tylko 30–60% (w porównaniu z ponad 80% w przypadku anten pełnowymiarowych).

Zysk ograniczony:

Charakterystyka niskiego wzmocnienia skutkuje krótszymi odległościami transmisji (na przykład routery Wi-Fi z antenami dipolowymi zwykle pokrywają zasięg ≤50 metrów).

Lokalizacja instalacji zależy od:

Musi być zainstalowany pionowo, aby zapewnić dookólność; wydajność spada w pobliżu powierzchni metalowych (efekt płaszczyzny podłoża).

Stałe pasmo częstotliwości:

Po opuszczeniu fabryki nie można regulować częstotliwości; wymagany jest precyzyjny dobór modelu w zależności od pasma częstotliwości urządzenia.

6. Zalecenia dotyczące wyboru i użytkowania

Pasujące pasmo częstotliwości:

Sprawdź pasmo częstotliwości roboczej urządzenia (np. 315 MHz, 868 MHz, 2,4 GHz) i wybierz odpowiednią antenę rezonansową.

Kompatybilność interfejsu:

Sprawdź typ interfejsu urządzenia (np. SMA męski/żeński), aby uniknąć fizycznego niedopasowania.

Adaptacja sceny:

Sprzęt zewnętrzny powinien mieć stopień ochrony IP67; w sprzęcie montowanym na pojeździe należy uwzględnić konstrukcję antywibracyjną.

Aktualizacja wydajności:

Wymagania dotyczące dużego zasięgu można spełnić, zastępując antenę o dużym wzmocnieniu, ale wiąże się to z poświęceniem wielokierunkowości.

Podsumowanie: Antena biczowa stanowi ekonomiczne i praktyczne rozwiązanie w urządzeniach bezprzewodowych, preferowane w elektronice użytkowej i sprzęcie przemysłowym ze względu na niski koszt, łatwą instalację i solidną trwałość fizyczną. Jednak jego niski zysk i wąska szerokość pasma ograniczają jego zastosowanie w scenariuszach o wysokiej wydajności, dlatego profesjonalne anteny zewnętrzne są nadal niezbędne do komunikacji dalekiego zasięgu i wysoce niezawodnej komunikacji (takiej jak transmisja wideo z dronów lub stacje bazowe).
