Zużyta antena aparatu 4G/5G

Shenzhen Qianmu Communication Technology Co., Ltd. jest krajową fabryką badawczo-rozwojową i produkcyjną anten 4G/5G do noszenia na ciele.

Opracowaliśmy wewnętrzną, szerokopasmową antenę FPC Sub6G, kompatybilną z 4G LTE oraz głównymi krajowymi i międzynarodowymi pasmami częstotliwości 5G Sub6G. Antena została poddana specjalistycznej optymalizacji wydajności, aby sprostać wyzwaniom związanym z kompaktową przestrzenią urządzenia, metalowym ekranowaniem, zakłóceniami baterii, utratą sygnału spowodowaną zużyciem ciała i trudnymi warunkami pracy w terenie.

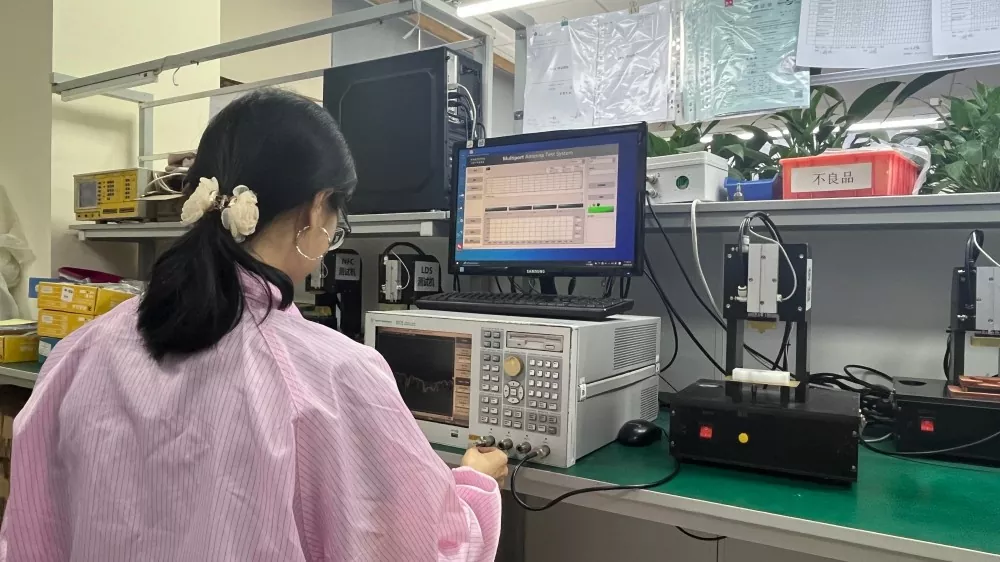

Antena wykorzystuje niezawodne, elastyczne podłoże PI i jest montowana za pomocą kleju przemysłowego, dzięki czemu nadaje się do kompaktowych konstrukcji urządzeń. Wszystkie produkty przechodzą pełne testy symulacyjne OTA w komorach bezechowych, aby odtworzyć rzeczywiste środowiska operacyjne. Zapisy testów VNA i OTA są archiwizowane według partii produkcyjnych, a raporty z inspekcji mogą być dostarczone na żądanie.

Profesjonalna definicja techniczna

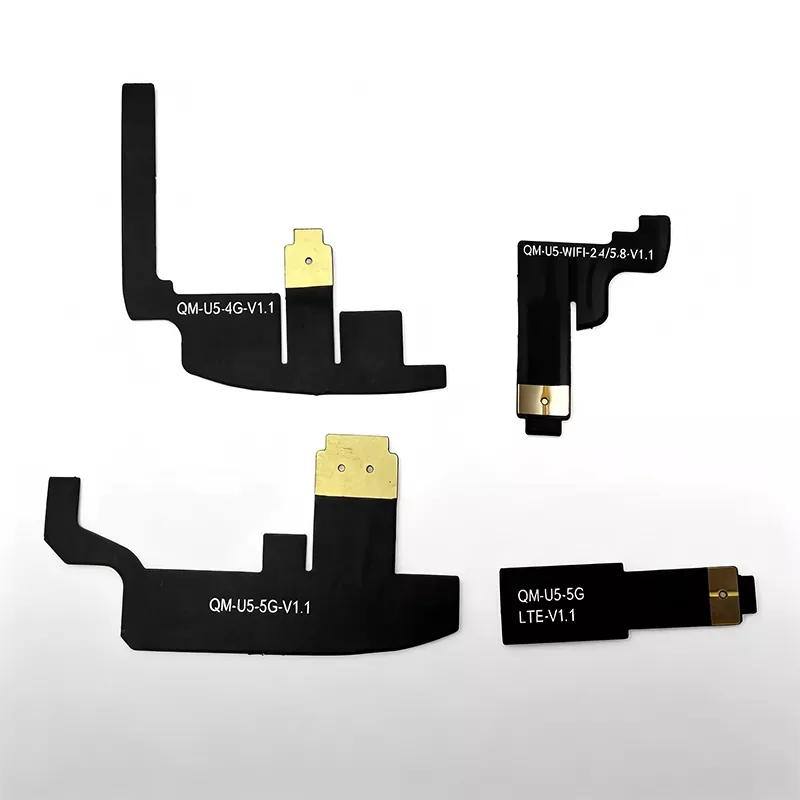

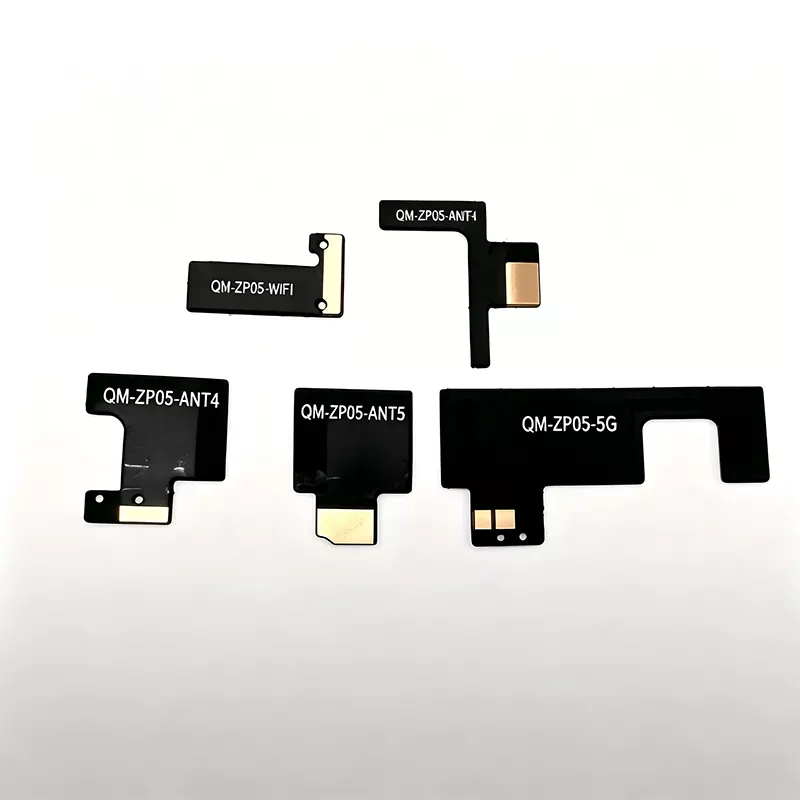

Nasza antena 4G/5G do noszenia na ciele to szerokopasmowa, elastyczna, wbudowana antena Sub6G PIFA FPC. Obsługuje pasma LTE B1/B3/B5/B8/B20/B38/B40 i główne pasma 5G Sub6G N41/N78/N79. W antenie zastosowano odporne na wibracje, mgłę solną, wysoce giętkie podłoże z folii PI, w połączeniu z dwustronnym klejem klasy przemysłowej i przewodem zasilającym U.FL/IPEX RF, dzięki czemu idealnie nadaje się do instalacji wewnętrznej w kamerach noszonych na ciele.

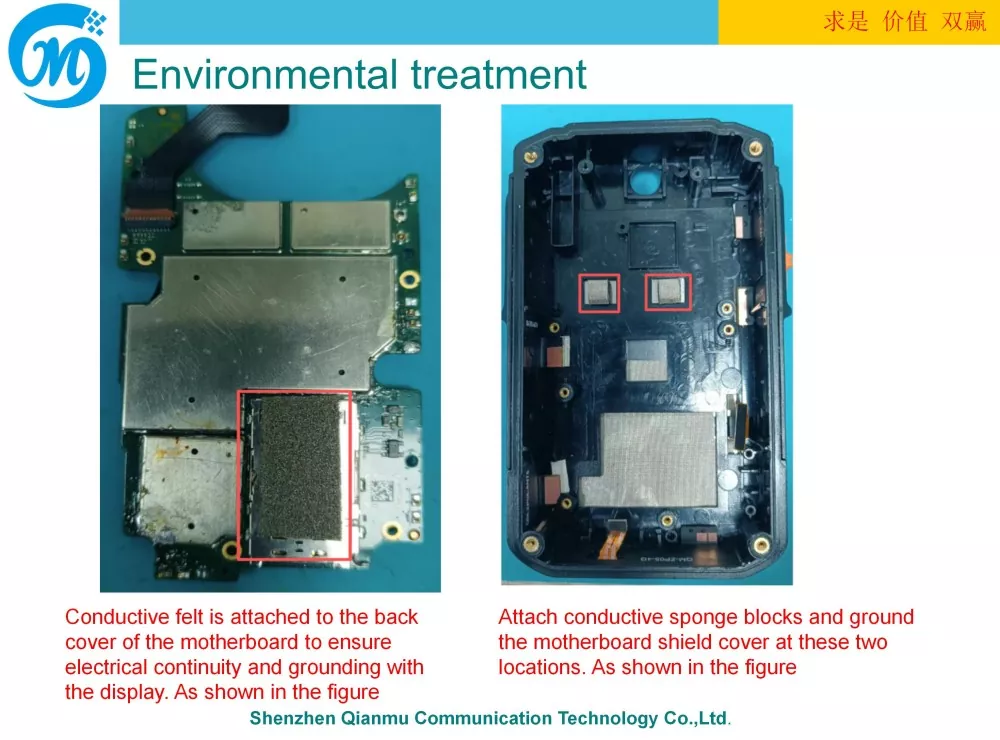

W przeciwieństwie do konwencjonalnych anten IoT FPC, faza projektowania obejmuje symulację 3D całego systemu, w tym metalową obudowę, baterię litową, wspornik kamery, osłonę płyty głównej i model fantomu ludzkiego ciała w środowisku symulacyjnym.

Fabrycznie dopasowany do impedancji 50 Ω i jednocześnie poddawany testom niezawodności w zakresie spadków, zmian temperatury, mgły solnej i wilgotności. Zmniejsza to obciążenie pracą związaną z integracją systemów klienta i skraca cykl rozwoju projektów sprzętu policyjnego.

Kompletna zasada działania anteny

Cała antena składa się z przewodnika promieniującego FPC, przemysłowej warstwy klejącej, koncentrycznego zasilacza U.FL i sieci dopasowującej RF na płycie głównej, umożliwiającej dwukierunkową konwersję fal elektromagnetycznych o wysokiej częstotliwości w celu uzyskania transmisji i odbioru sygnału komórkowego 4G/5G.

Podczas transmisji moduł komunikacyjny rejestratora konwertuje strumienie wideo, alerty SOS i dane lokalizacyjne na sygnały elektryczne o wysokiej częstotliwości, które przesyłane są kablem koncentrycznym do struktury rezonansowej FPC. Sygnały te są następnie przekształcane w fale elektromagnetyczne 4G/5G dla promieniowania zewnętrznego, wysyłając informacje dowodowe do stacji bazowej.

Podczas odbioru antena wychwytuje fale elektromagnetyczne ze stacji bazowej i przetwarza je na sygnały elektryczne, które następnie są przesyłane z powrotem do modułu w celu wykonania polecenia planowania i zdalnego odbioru parametrów.

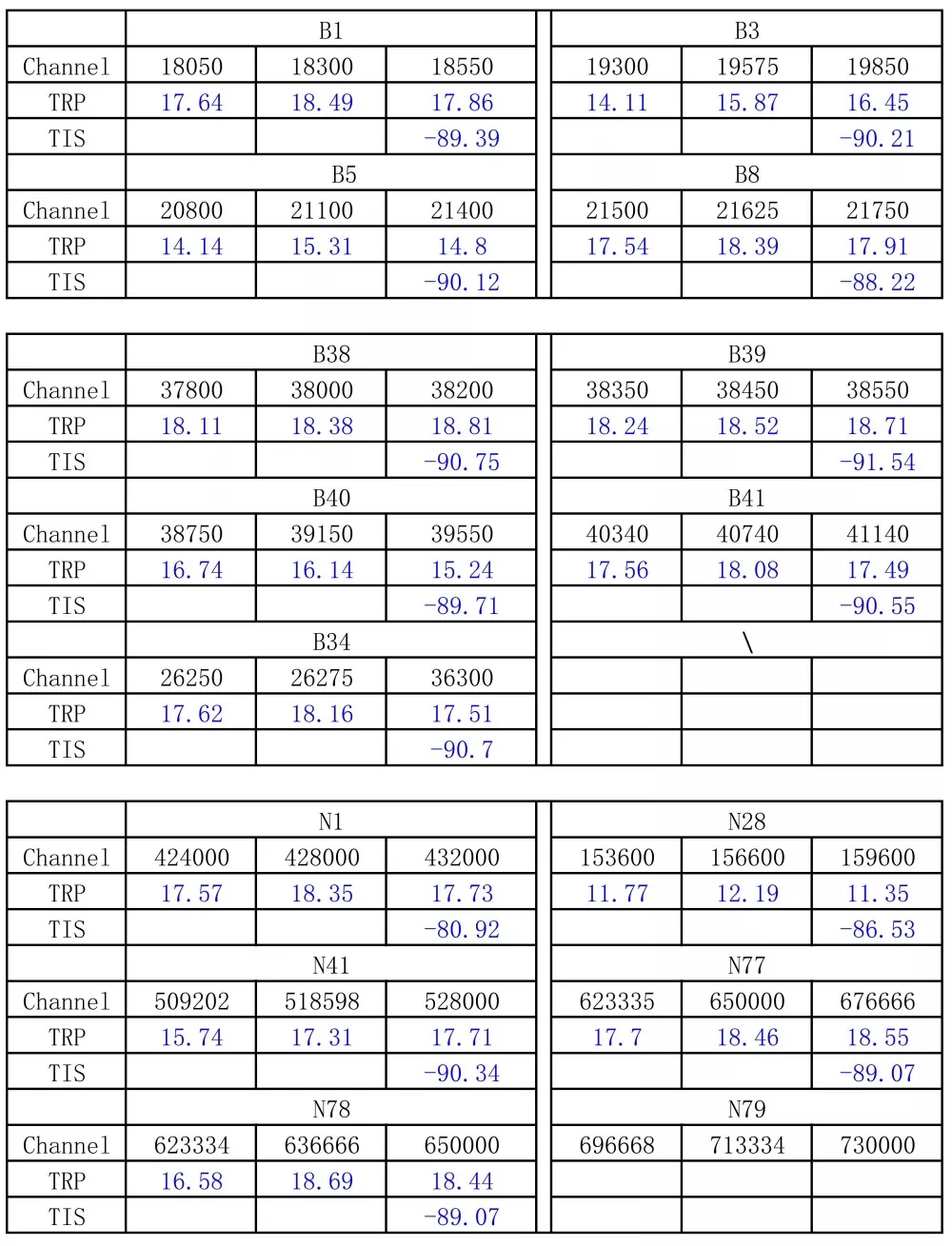

Aby zrekompensować utratę częstotliwości radiowej spowodowaną noszeniem na plecach, wydajność zwiększono poprzez symulację w komorze bezechowej przy użyciu modelu fantomu ludzkiego ciała, co skutkuje poprawą czułości odbioru TIS o 22,8 dB w porównaniu z konwencjonalnymi antenami FPC. W symulowanych warunkach użytkowania skuteczność standardowej anteny dla LTE B8 wynosi zaledwie 40,46%, podczas gdy antena Qianmu osiąga ≥52% dla niskiej częstotliwości LTE i ≥47% dla 5G N78. Każda partia jest poddawana pobieraniu próbek i ponownym testom za pomocą VNA, a krzywe testowe i zapisy produkcyjne są archiwizowane w celu weryfikacji przez klienta.

Kompatybilne urządzenia i akcesoria

Kompatybilny z urządzeniami końcowymi

1. Kamera bezpieczeństwa publicznego i policji drogowej 4G/5G o wysokiej rozdzielczości do egzekwowania prawa

2. Kamera ciała do celów zarządzania miastem, administracji dróg i gromadzenia materiałów audiowizualnych dla straży pożarnej

3. Przeciwwybuchowy, iskrobezpieczny rejestrator egzekwowania prawa dla przemysłu chemicznego i wydobywczego

4. Terminal rejestracji pojedynczego żołnierza kontroli zasilania

5. Urządzenie do egzekwowania prawa pojedynczego żołnierza 4G/5G do eksportu zagranicznego

Kompatybilny moduł komunikacyjny

- Moduł komunikacyjny 4G LTE kat.1/kat.4 Krajowy/importowany moduł komunikacyjny 5G Sub-6 GHz Zintegrowany wielomodowy moduł komunikacyjny 4G+5G+WiFi

Materiały do ​​produkcji dostarczane przez fabrykę

Kable koncentryczne U. FL/IPEX o różnych długościach, płyty ze stali zbrojeniowej i odporny na wysokie temperatury, odporny na sól podkład z kleju przemysłowego. Konfigurowalna długość kabla i specyfikacje złączy w oparciu o projekt płyty głównej, aby zminimalizować wtórne przetwarzanie dla klientów.

Dane techniczne

Przewodnik dotyczący zakupu i wyboru anten

1. Skoncentruj się na rzeczywistych danych pomiarowych z kompletnych urządzeń noszonych na ciele, zamiast polegać wyłącznie na parametrach wolnej przestrzeni. Typowe arkusze danych producenta zawierają pomiary wykonane na gołych płytach; wydajność znacznie spada po zainstalowaniu w obudowach urządzeń i zużyciu. Przy zakupie zawsze żądaj raportów z testów VNA/OTA całego systemu i nie polegaj wyłącznie na specyfikacjach teoretycznych.

2. Potraktuj priorytetowo wybór fabryki źródłowej posiadającej doświadczenie w masowej produkcji sprzętu organów ścigania dla jednego żołnierza. Wyzwania związane z urządzeniami przeznaczonymi dla jednego żołnierza polegają na radzeniu sobie z zakłóceniami powodowanymi przez metalowe obudowy i akumulatory, zużyciem ludzkiego ciała i trudnymi warunkami środowiskowymi. Fabryki posiadające wcześniejsze doświadczenie w projektach mogą zapewnić wczesne zalecenia dotyczące konstrukcji i PCB, zmniejszając potrzebę modyfikacji form i przeróbek.

3. Rozróżniać pasma częstotliwości krajowe i międzynarodowe oraz jasno określić standardy badania niezawodności. W przypadku projektów krajowych potwierdź LTE B1/B3/B5/B8/B20 i 5G N41/N78/N79; w przypadku projektów eksportowych należy potwierdzić odpowiednie zagraniczne pasma częstotliwości. Wymagane ukończenie testów kroplowych, mgły solnej i próbkowania w wysokiej/niskiej temperaturze. Anteny konsumenckie nie są w stanie spełnić wymagań stosowanych w policyjnych działaniach terenowych.

4. Doceniaj usługi techniczne RF i unikaj zwykłego porównywania cen. Podczas opracowywania projektów często napotykane są zakłócenia, odchylenia częstotliwości i obniżona odporność na zużycie. Pośrednikom brakuje możliwości technicznych RF; priorytetowo traktuj producentów, którzy mogą zapewnić zalecenia dotyczące układu i pomóc w rozwiązywaniu problemów z kompletnymi awariami systemu.

Dlaczego warto wybrać komunikację Shenzhen Qianmu

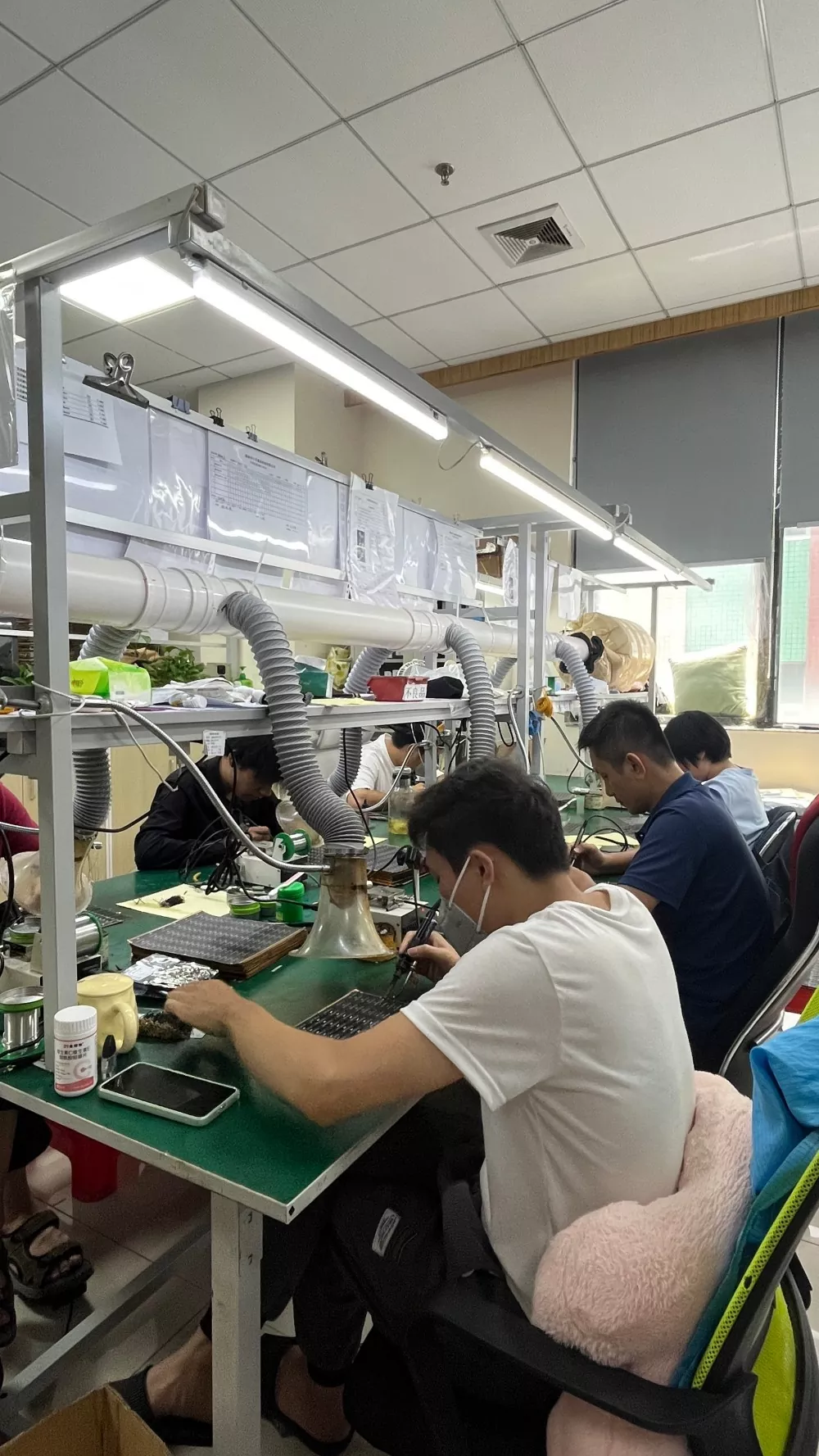

1. Bezpośrednie dostawy z fabryki źródłowej, bez narzutów pośredników. Własna linia produkcyjna obsługuje cięcie FPC, zbrojenie, podkład klejący i pełną kontrolę elektryczną. Konkurencyjne ceny dla zamówień masowych, długoterminowe wsparcie dostaw ramowych, odpowiednie dla projektów przetargowych dotyczących zamówień policyjnych.

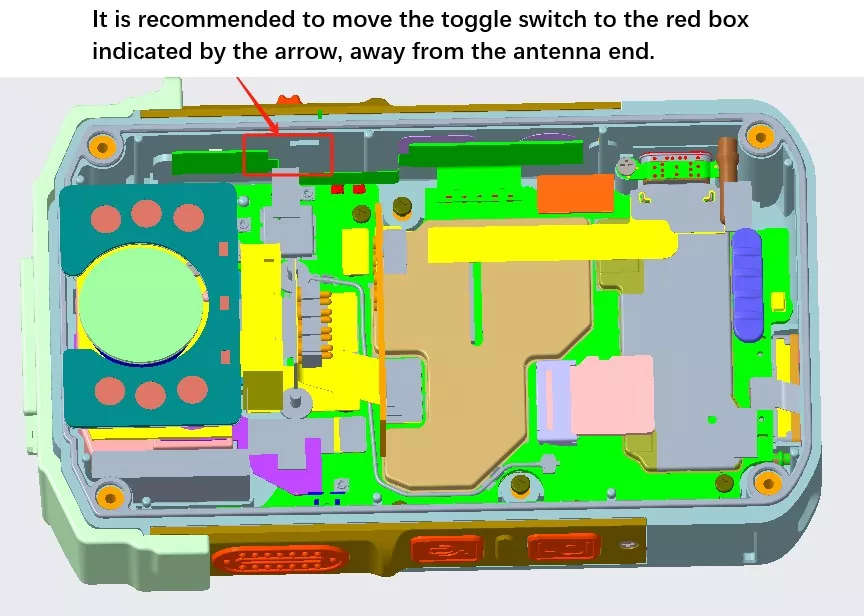

2. Specjalizując się w indywidualnym wyposażeniu żołnierzy, byliśmy głęboko zaangażowani w prace badawczo-rozwojowe na wczesnym etapie i posiadamy duże doświadczenie w masowej produkcji i wdrażaniu różnych kamer noszonych na ciele i terminali dla pojedynczego żołnierza. W przypadku nowych projektów możemy otrzymać projekty 3D, zapewnić układ anteny i rozwiązania w zakresie ograniczeń prześwitu, uniknąć błędów projektowych i zmniejszyć koszty modyfikacji form.

3. Elastyczne dostosowywanie OEM/ODM obsługuje nieregularne cięcie FPC, długość podajnika, specyfikacje złączy i precyzyjne dostrajanie pasma częstotliwości; standardowa dostawa próbek w ciągu 35 dni roboczych.

4. Pełne możliwości wsparcia handlu zagranicznego [Symbol zastępczy obrazu: Zbiór dokumentów certyfikacyjnych (CE, FCC, RoHS, ISO)] Firma posiada niezależne uprawnienia importowe i eksportowe oraz posiada pełen zestaw kwalifikacji. Możemy dostarczyć specyfikacje techniczne i raporty z testów w języku angielskim, wspierać warunki handlowe FOB Shenzhen oraz kontaktować się z zagranicznymi dostawcami i nabywcami rozwiązań bezpieczeństwa.

5. Kompleksowe wsparcie techniczne po sprzedaży: W przypadku anomalii sygnału 4G/5G w całym urządzeniu inżynierowie RF pomogą w zidentyfikowaniu pierwotnej przyczyny (anteny, konstrukcji lub modułu), bez pochopnego przypisywania problemu problemom z anteną. Zapewniamy ciągłą współpracę techniczną na wszystkich etapach testów próbek, produkcji pilotażowej i produkcji masowej.

Często zadawane pytania

P1: Czy antena Body Worn Camera 4G/5G może być współdzielona z modułem Wi-Fi?

Odp.: Ta antena jest przeznaczona dla pasm komórkowych 4G LTE/5G Sub6G. Jeśli wymagana jest funkcjonalność Wi-Fi, zaleca się skonfigurowanie oddzielnej anteny Wi-Fi, ponieważ współdzielenie tej samej anteny może powodować zakłócenia i pogorszenie wydajności komunikacji komórkowej.

Pytanie 2: Aparat noszony na ciele ma nieregularną wnękę wewnętrzną; czy antena obsługuje niestandardowe docinanie w celu dopasowania do takich kształtów?

Odp.: obsługuje niestandardowe cięcie. Klient dostarcza rysunki 3D obudowy, a my oceniamy dostępną przestrzeń, aby zaproponować projekt kształtu, wykonać kompletne prototypowanie i przeprowadzić testy w warunkach rzeczywistych pod kątem pełnego dopasowania urządzenia.

P3: Czy istnieją inne sposoby zabezpieczenia anteny FPC poza użyciem podkładki samoprzylepnej?

Odp.: W przypadku masowej produkcji kamer do noszenia na ciele z kompaktowymi obudowami główną metodą jest przemysłowe klejenie. Złącza ZIF zajmują dużo miejsca i są rzadko używane; zaciskanie śrub nad obszarem przewodu anteny jest surowo zabronione, ponieważ może to spowodować uszkodzenie anteny i doprowadzić do awarii w przypadku uderzenia.

P4: Czy słaby sygnał 4G/5G w aparacie noszonym na ciele zawsze wynika z problemów z jakością anteny?

O: Nie koniecznie. Większość problemów z sygnałem wynika z niewystarczającego odstępu, bliskości anten z metalowymi źródłami zakłóceń, luźnych złączy lub braku symulacji ludzkiego ciała. Inżynierowie mogą odtworzyć warunki pracy, aby dokładnie zidentyfikować pierwotną przyczynę problemu.

P5: Czy obsługiwany jest audyt fabryczny? Czy dokumenty kwalifikacyjne można udostępniać osobom trzecim?

Odp.: Audyty fabryczne na miejscu są obsługiwane po umówieniu się. Dostępne są elektroniczne wersje raportów z testów ISO, RoHS, CE, FCC i testów seryjnych; w przypadku licytacji policyjnych można dostarczyć ostemplowane kopie papierowe.

Informacje o podmiotach korporacyjnych

Shenzhen Qianmu Communication Technology Co., Ltd. od ponad dziesięciu lat zajmuje się badaniami, rozwojem i produkcją wbudowanych anten RF, specjalizując się w antenach do kamer noszonych na ciele, urządzeń do noszenia i zastosowań przemysłowych IoT FPC. Łącząc badania i rozwój, produkcję i sprzedaż międzynarodową, firma zapewnia kompleksowe rozwiązania w zakresie anten RF – w tym próbki, niestandardowe projekty i dostawy na dużą skalę – dla integratorów sprzętu bezpieczeństwa, marek sprzętu do egzekwowania prawa i zagranicznych klientów ODM/OEM.

Adres firmy: pokój 425, 443, 4. piętro, budynek A, Huafeng Zhigu Hangcheng High-Tech Industrial Park, nr 3 Aviation Road, społeczność Sanwei, dzielnica Hangcheng, dystrykt Bao'an, miasto Shenzhen, prowincja Guangdong Telefon: 0755-21633653 E-mail: qianmu188@126.com Usługi wsparcia: bezpłatne testowanie próbek, ocena anteny strukturalnej 3D dla nowych projektów, wsparcie techniczne RF, pełna dokumentacja certyfikacyjna eksportu/policji
