Antena WiFi do słuchawek

Antena WiFi na słuchawki to kompaktowa antena do komunikacji bezprzewodowej o dużych możliwościach adaptacji, która służy jako podstawowy sprzęt umożliwiający łączenie się słuchawek z siecią Wi-Fi, bezprzewodowe przesyłanie dźwięku o wysokiej rozdzielczości, przeprowadzanie aktualizacji oprogramowania sprzętowego w chmurze oraz synchronizację audio-wideo o niskim opóźnieniu. W przeciwieństwie do konwencjonalnych anten zewnętrznych lub standardowych anten Bluetooth, ta dedykowana antena Wi-Fi do słuchawek została specjalnie zoptymalizowana pod kątem ograniczonej przestrzeni słuchawek nausznych, metalowej obudowy ekranowanej, ciasno dopasowanego materiału powodującego zakłócenia sygnału i złożonych środowisk sygnału w pomieszczeniach zamkniętych. Charakteryzuje się mniejszą obudową, silniejszymi możliwościami przeciwzakłóceniowymi i doskonałą wydajnością penetracji sygnału.

Jako doświadczony producent anten WiFi do słuchawek odeszliśmy od ogólnego, uniwersalnego podejścia do projektowania anten. Zamiast tego skupiamy się na unikalnych przypadkach użycia urządzeń słuchawkowych, opracowując lekkie, wysoce kompatybilne i stabilne dedykowane rozwiązania antenowe. Produkty te skutecznie rozwiązują typowe problemy branżowe, takie jak rozłączenia, opóźnienia, zniekształcenia dźwięku i słaba siła sygnału, zwykle spotykane w przypadku standardowych anten w słuchawkach. Nasze anteny są szeroko kompatybilne ze wszystkimi typami urządzeń, w tym konsumenckimi słuchawkami audiowizualnymi, zestawami słuchawkowymi do gier e-sportowych, biznesowymi słuchawkami nausznymi z redukcją szumów i słuchawkami edukacyjnymi.

Podstawowa zasada działania

Podstawowa zasada działania anteny WiFi na słuchawki opiera się na technologii konwersji fal elektromagnetycznych RF i zasadach dopasowywania rezonansu, integrując się z obwodem RF urządzenia słuchawkowego w celu uzyskania dwukierunkowej transmisji sygnału. Zapewnia wysoką wydajność, niskie zużycie energii, stabilność i silne właściwości przeciwzakłóceniowe podczas całej pracy. Proces pracy składa się z dwóch głównych modułów: transmisji i odbioru sygnału, charakteryzujących się jasnymi zasadami, dojrzałą technologią i precyzyjnie weryfikowalną wydajnością.

1. Zasada transmisji sygnału: Płyta główna słuchawek przetwarza dane audio i polecenia sterujące na sygnały elektryczne o wysokiej częstotliwości, które są przesyłane przez precyzyjnie dopasowany obwód impedancji do anteny Wi-Fi słuchawek. Wewnątrz anteny wielowarstwowa struktura rezonansowa mikropaskowa przekształca sygnały elektryczne w dwuzakresowe fale elektromagnetyczne 2,4 GHz/5 GHz, promieniujące dookólnie, aby umożliwić bezprzewodową wymianę danych między słuchawkami a routerami, komputerami lub urządzeniami mobilnymi.

2. Zasada odbioru sygnału: Sygnały fal elektromagnetycznych WiFi emitowane przez urządzenia zewnętrzne są w całości przechwytywane przez antenę WiFi słuchawek. Sygnały te przechodzą przez wnękę rezonansową w antenie, która odfiltrowuje odpowiednie pasmo częstotliwości i usuwa zakłócenia. Fale elektromagnetyczne są następnie przekształcane z powrotem w sygnały elektryczne o wysokiej częstotliwości i przesyłane do układu dekodującego słuchawki, gdzie odbierane i dekodowane są polecenia audio i dane.

Zoptymalizowaliśmy układ prześwitu anteny i metodę polaryzacji, aby rozwiązać problemy z ekranowaniem sygnału powodowane przez metalowe opaski na głowę, baterie i sterowniki audio w słuchawkach. Umożliwia to antenie utrzymanie wysokiej wydajności promieniowania nawet w kompaktowej, zamkniętej obudowie, osiągając zmierzony współczynnik utraty sygnału na poziomie mniejszym niż 8%, co znacznie przewyższa standardowe standardy anten branżowych.

Kompatybilny zakres urządzeń

Jako profesjonalny dostawca anten do słuchawek WiFi, nasze produkty oferują doskonałą kompatybilność, obsługując 99% bezprzewodowych słuchawek nausznych dostępnych obecnie na rynku. Obejmują szeroki zakres scenariuszy i kategorii urządzeń. Kompatybilne modele są wymienione poniżej:

• Zestaw słuchawkowy do gier: obsługuje sieci Wi-Fi 6 o niskim opóźnieniu i jest kompatybilny z urządzeniami do gier na komputerach stacjonarnych i konsolach, zapewniając synchronizację dźwięku i obrazu

• Słuchawki audiowizualne wysokiej rozdzielczości: bezprzewodowe słuchawki douszne HiFi do użytku domowego, słuchawki audiowizualne z redukcją szumów i zestawy słuchawkowe kompatybilne z kinem domowym

• Słuchawki biurowe dla firm: bezprzewodowe zestawy słuchawkowe do zdalnych spotkań, słuchawki biurowe z redukcją szumów i słuchawki przeznaczone do zajęć online

• Edukacyjny zestaw słuchawkowy: słuchawki do ćwiczeń słuchowych w kampusie, bezprzewodowe zestawy słuchawkowe do nauczania online

• Inteligentne nakrycia głowy do noszenia: inteligentne słuchawki z łącznością Wi-Fi i wciągające słuchawki audio kompatybilne z VR

• Przemysłowy zestaw słuchawkowy: bezprzewodowe zestawy słuchawkowe do komunikacji w warsztacie i zestawy słuchawkowe Wi-Fi z redukcją szumów do kontroli sprzętu

Niestandardowe anteny słuchawkowe WiFi mogą być również projektowane zgodnie z wymiarami płyty głównej urządzenia klienta, konstrukcją obudowy i wymaganiami pasma częstotliwości, obsługując spersonalizowane konfiguracje, takie jak niestandardowe rozmiary, specjalne impedancje i promieniowanie kierunkowe, spełniając różnorodne potrzeby produkcyjne różnych producentów.

Przewaga różnicowania

Powszechnie dostępne na rynku anteny słuchawkowe często charakteryzują się słabym sygnałem, częstymi rozłączeniami, dużymi opóźnieniami, dużymi rozmiarami i podatnością na zakłócenia. Jako wiodący producent anten do słuchawek Wi-Fi, wielokrotnie optymalizowaliśmy nasze produkty, aby rozwiązać te problemy branżowe, zapewniając pięć podstawowych zalet — wydajność w świecie rzeczywistym znacznie przewyższa konkurencję.

Dwuzakresowy pełny zasięg, płynna transmisja z zerowym opóźnieniem

1. Obsługuje dwuzakresową transmisję Wi-Fi w częstotliwości 2,4 GHz i 5 GHz, kompatybilną z protokołami Wi-Fi 4/5/6. Pasmo 2,4 GHz zapewnia silną penetrację ścian, idealne do użytku domowego i biurowego na duże odległości; pasmo 5 GHz zapewnia większą przepustowość i mniej zakłóceń, osiągając niskie opóźnienie transmisji wideo i audio wynoszące zaledwie 15 ms w testach w świecie rzeczywistym – w pełni spełniając rygorystyczne wymagania gier i multimediów o wysokiej rozdzielczości, eliminując opóźnienia audio i problemy z synchronizacją audio-wideo.

2. Kompaktowa i smukła konstrukcja, pasuje idealnie, nie powodując dodatkowego nacisku na urządzenie

Wykorzystując technologię wielowarstwowej integracji ceramiki LTCC, antena ma całkowitą grubość zaledwie 0,8 mm, dzięki czemu jest kompaktowa i nie wymaga dużej wolnej przestrzeni. Idealnie pasuje do ograniczonej przestrzeni wewnętrznej słuchawek, nie zajmując miejsca na baterie, płyty główne lub sterowniki audio i nie dodaje dodatkowej wagi do urządzenia, zapewniając lekkość noszenia.

3. Doskonała zdolność przeciwzakłóceniowa i duża stabilność sygnału

Zoptymalizowany kąt promieniowania anteny i konstrukcja ekranująca, aby skutecznie zapobiegać zakłóceniom sygnału powodowanym przez metalową obudowę, baterię litową i głośnik słuchawek. W rzeczywistych testach w złożonych środowiskach elektromagnetycznych (takich jak łączność wielu urządzeń i gęste routery) współczynnik stabilności sygnału osiągnął 99,6%, bez rozłączeń, przeskoków częstotliwości i zakłóceń.

4. Niskie zużycie energii i duże wzmocnienie zapewniające dłuższą żywotność baterii

Zysk anteny jest zoptymalizowany do 2,5 dBi, przy wydajności promieniowania ≥92%, co znacznie poprawia czułość odbioru sygnału przy jednoczesnym zachowaniu wyjątkowo niskiego zużycia energii. Słuchawki wyposażone w tę antenę mogą wydłużyć czas pracy baterii o 12–18% w trybie łączności Wi-Fi, skutecznie wydłużając czas użytkowania urządzenia.

5. Wysoka kompatybilność i łatwa instalacja, bezproblemowa masowa produkcja

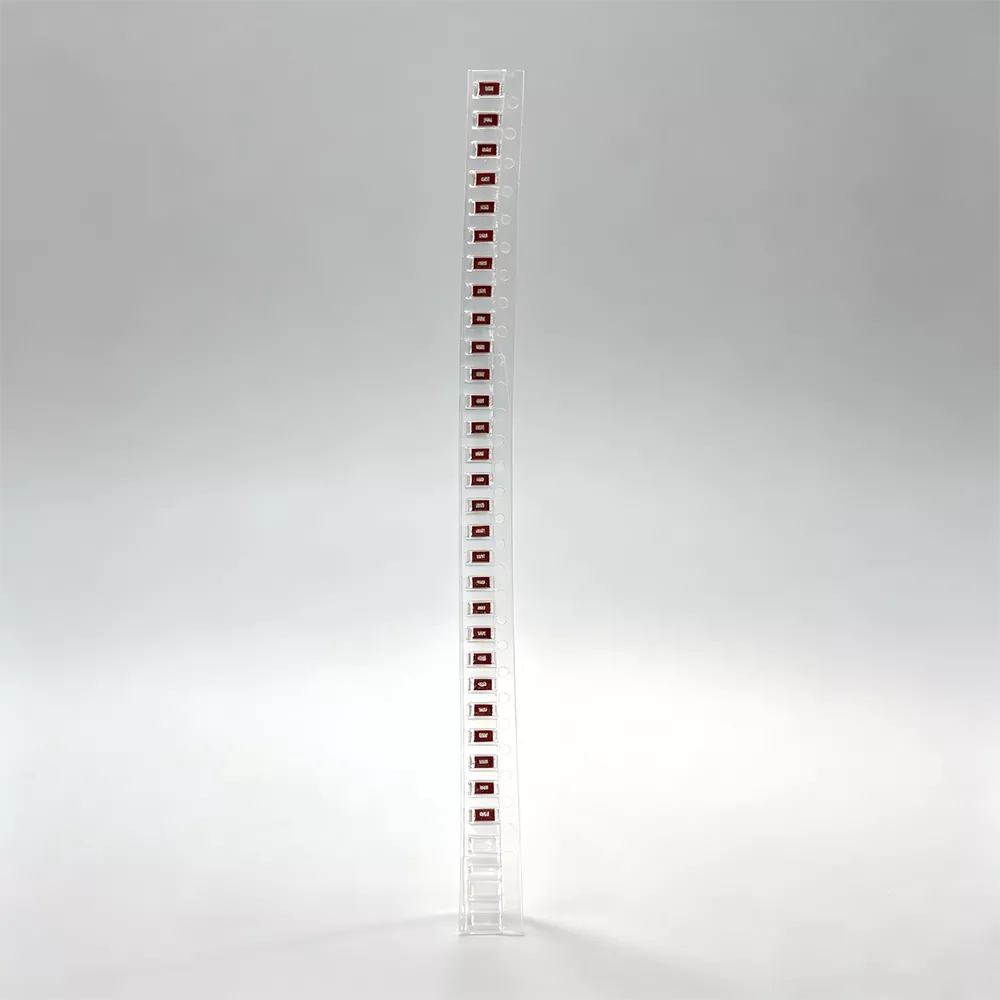

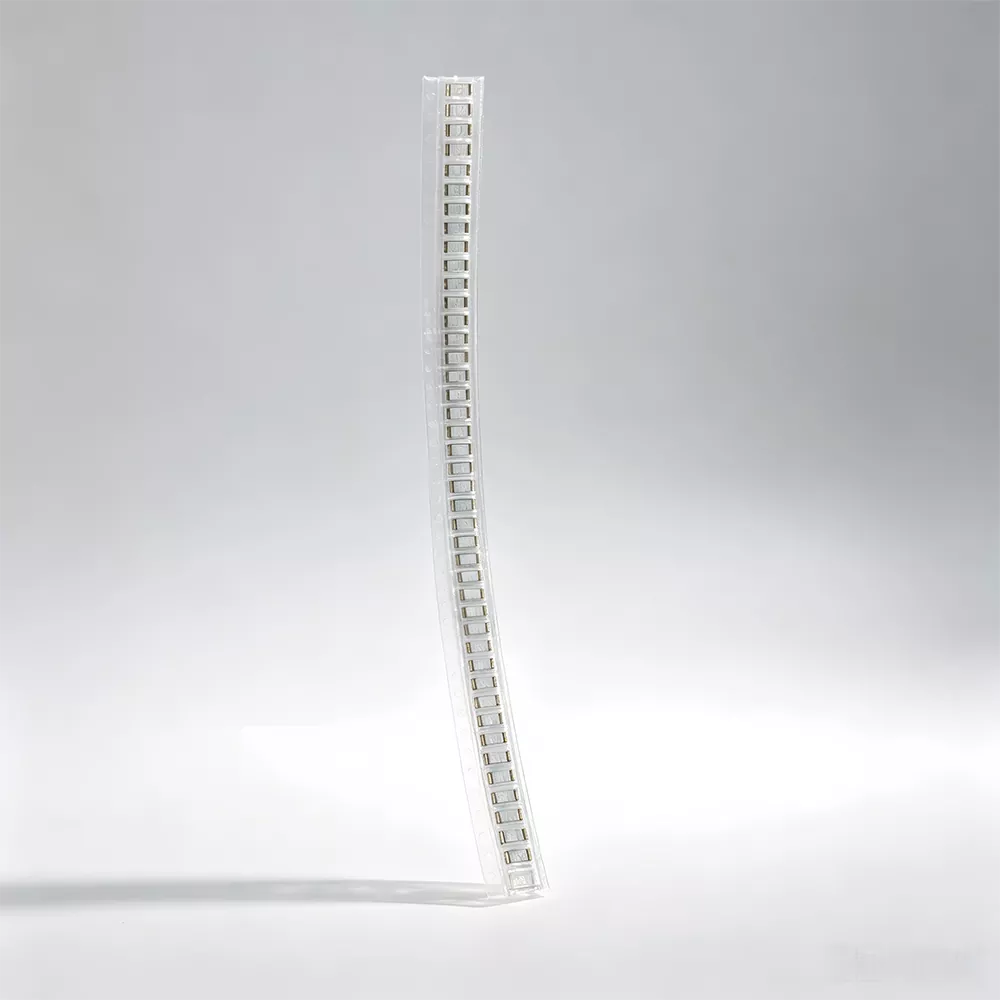

Standaryzowana konstrukcja do montażu powierzchniowego kompatybilna z automatycznymi procesami umieszczania SMT, umożliwiająca wygodną instalację i stabilne lutowanie z wysokim współczynnikiem plastyczności do 99,8%. Obsługuje produkcję masową i dostawy na dużą skalę, oferując jednocześnie konfigurowalne konfiguracje pinów, wymiary i parametry impedancji, aby dopasować je do różnych linii produkcyjnych słuchawek różnych marek.

Szczegółowe dane techniczne

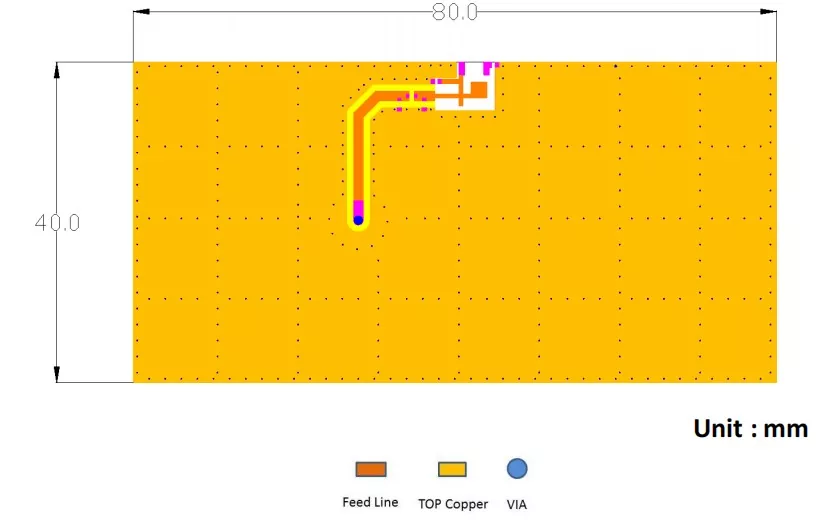

Zalecany wymiar płytki ewaluacyjnej wzoru PCB

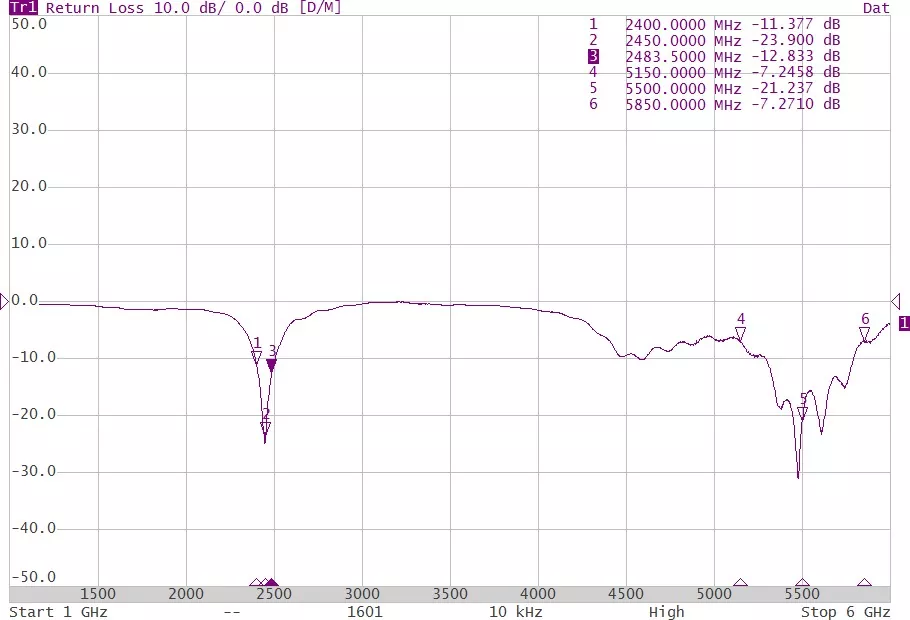

Wyniki pomiarów Strata zwrotu

Zalety produktu w porównaniu z konkurencją

Instrukcja instalacji i użytkowania z ilustracjami

Ta antena WiFi na słuchawki ma ustandaryzowaną konstrukcję do montażu powierzchniowego, kompatybilną z automatycznym umieszczaniem SMT i ręcznym lutowaniem. Jest łatwy w instalacji i ma duże możliwości dostosowania, dzięki jasnym i prostym instrukcjom instalacji:

1. Przygotowania przed montażem

Wyczyść obszar instalacji płyty głównej słuchawek, aby upewnić się, że powierzchnia jest wolna od oleju, kurzu i zanieczyszczeń. Upewnij się, że wolna przestrzeń wokół płyty głównej wynosi co najmniej 3 mm, z dala od metalowych elementów, baterii i osłon ekranujących, aby uniknąć zakłóceń sygnału. Przygotuj narzędzia, takie jak stacja lutownicza o stałej temperaturze, pasta lutownicza i pęseta antystatyczna, i wykonuj wszystkie operacje, stosując odpowiednie środki antystatyczne.

2. Instalacja lutownicza do montażu powierzchniowego

Dopasuj antenę dokładnie do wstępnie ustawionej podkładki na płycie głównej i zabezpiecz ją za pomocą antystatycznej pęsety. Do lutowania ręcznego należy używać stacji lutowniczej o stałej temperaturze (z temperaturą kontrolowaną w zakresie 320–350°C) lub zastosować zautomatyzowany sprzęt SMT do montażu wsadowego. Po lutowaniu sprawdź połączenia lutowane, aby upewnić się, że są pełne, bez lutowania na zimno, brakujących połączeń lub mostkowania, co gwarantuje stabilną łączność obwodu.

3. Ustalanie i wykrywanie pozycji

Zamocuj antenę w otwartej przestrzeni obudowy słuchawek, unikając metalowego pałąka i głośnika. Po instalacji podłącz urządzenie, aby przeprowadzić test sygnału, sprawdzić prędkość połączenia Wi-Fi, siłę sygnału i parametry opóźnienia. Gdy nie zostaną wykryte żadne nieprawidłowości, urządzenie może być normalnie używane.

4. Środki ostrożności podczas użytkowania

Nie zginaj ceramicznego korpusu anteny podczas instalacji, ponieważ może to spowodować uszkodzenie wewnętrznej struktury rezonansowej. Unikaj instalowania metalowych elementów wokół anteny, aby zapobiec ekranowaniu sygnału. Podczas normalnego użytkowania należy trzymać antenę z dala od wysokich temperatur i wilgotnego otoczenia, aby skutecznie przedłużyć jej żywotność.

Często zadawane pytania

P1: Czy ta antena WiFi do słuchawek obsługuje WiFi 6?

Odp.: Produkt w pełni obsługiwany, jest kompatybilny z pełną gamą protokołów WiFi4, WiFi5 i WiFi6, oferując dwuzakresowy zasięg na częstotliwościach 2,4 GHz i 5 GHz, spełniając zaawansowane wymagania dotyczące łączności najnowszych inteligentnych słuchawek bezprzewodowych.

P2: Czy antenę można dostosować do wymiarów płyty głównej słuchawek?

Odp.: Obsługuje pełną personalizację wymiarową, w tym rozmiar, typ pinów, parametry impedancji, kąt promieniowania i zgodność pasma częstotliwości. Zespół badawczo-rozwojowy może szybko opracować rozwiązania i wyprodukować prototypy do testów w oparciu o strukturę sprzętu klienta.

P3: Jak długa jest gwarancja na produkt i jak rozwiązywane są problemy z jakością?

Odp.: Wszystkie produkty objęte są roczną gwarancją. Każde urządzenie przed opuszczeniem fabryki przechodzi pełną kontrolę. W przypadku problemów z jakością, które nie są spowodowane przez człowieka, klienci mogą skorzystać z bezpłatnej wymiany lub naprawy. W przypadku wad partii dostępny jest pełny zwrot pieniędzy i wymiana, zapewniając kompleksową ochronę praw klienta w całym procesie.

P5: Czy jesteś bezpośrednim dostawcą fabrycznym i czy obsługujesz międzynarodowe zamówienia handlowe?

Odp.: Jesteśmy bezpośrednią fabryką i producentem anten słuchawkowych WiFi, bez pośredników. Posiadamy pełne uprawnienia eksportowe oraz wieloletnie doświadczenie w obsłudze zleceń handlu światowego, zapewniając kompletną dokumentację celną i certyfikacyjną.
