Antena z metalowym stemplem

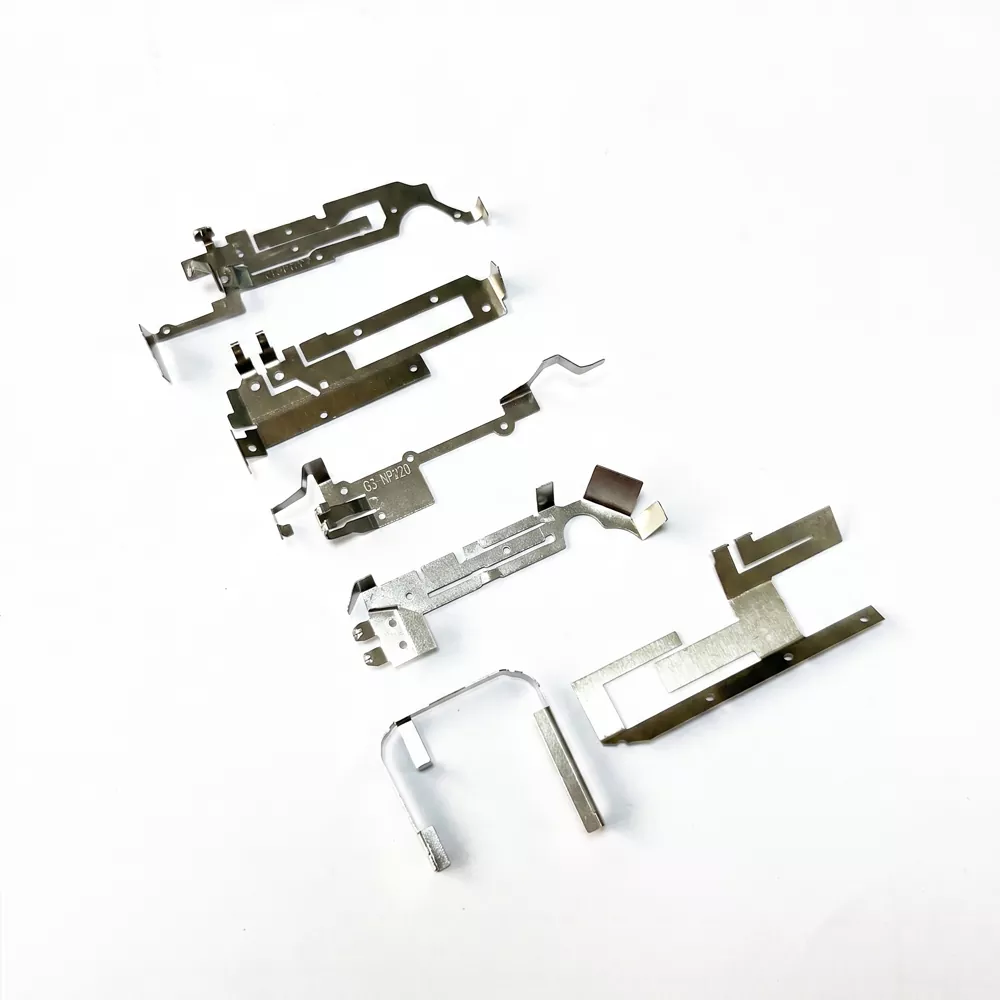

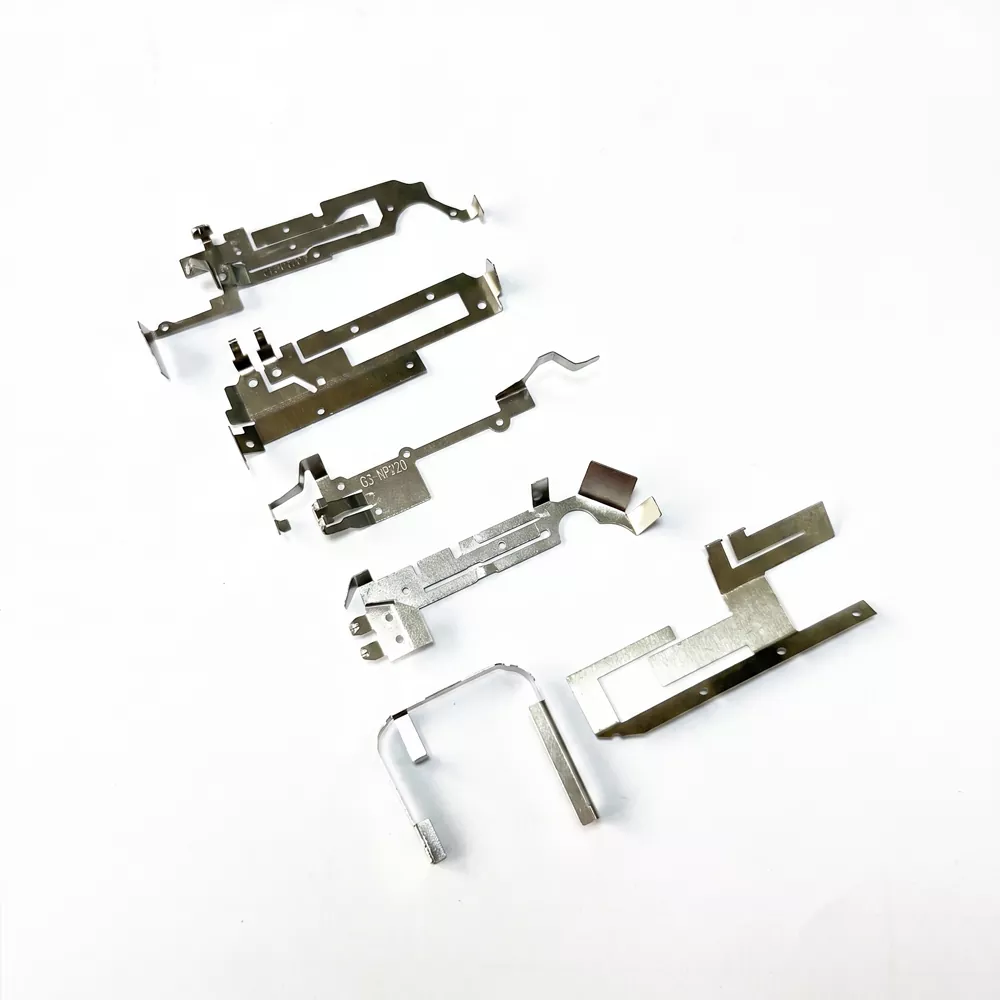

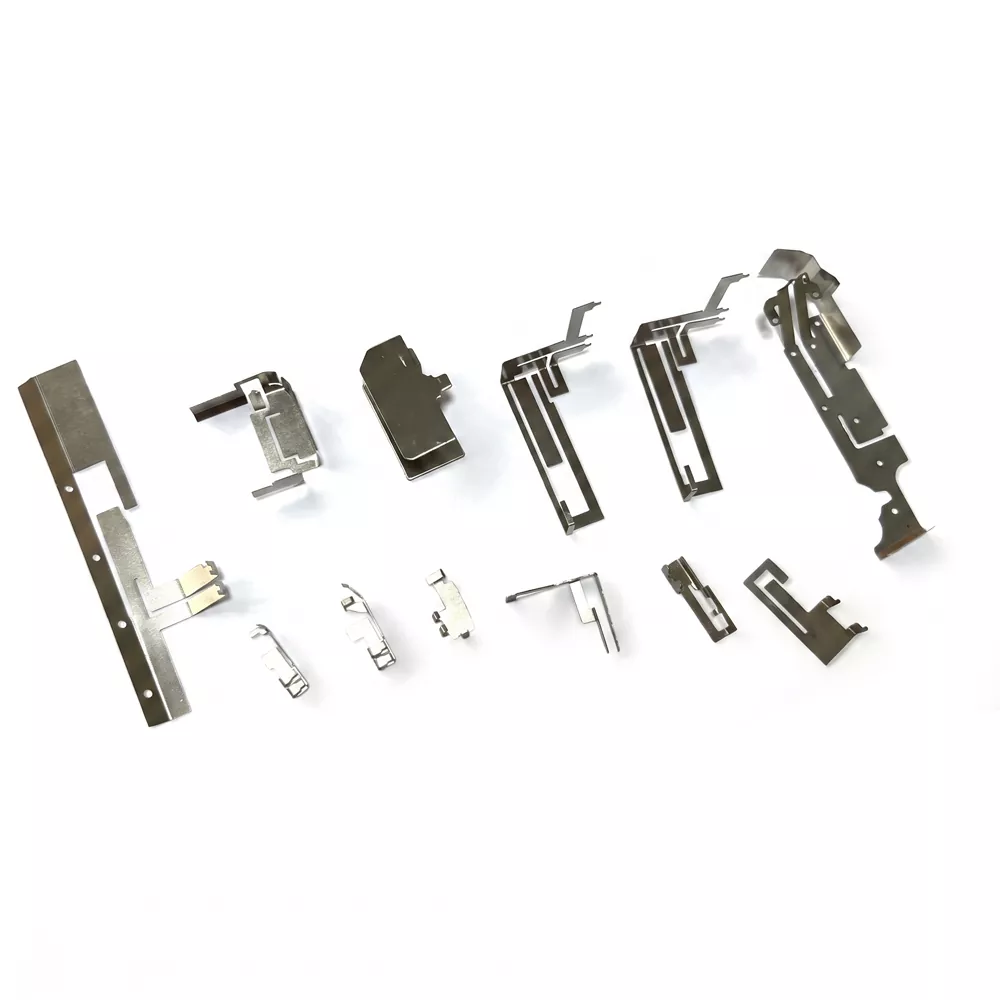

Antena z metalowym stemplem to element RF wykonany z ultracienkiej stali nierdzewnej (takiej jak SUS301 lub SUS304) lub stopu miedzi przy użyciu precyzyjnego procesu tłoczenia. Zwykle ma mniej niż 1 mm grubości i jest zaprojektowany tak, aby ściśle przylegał do zakrzywionych lub nieregularnych powierzchni urządzeń, dzięki czemu nadaje się do kompaktowych produktów elektronicznych.

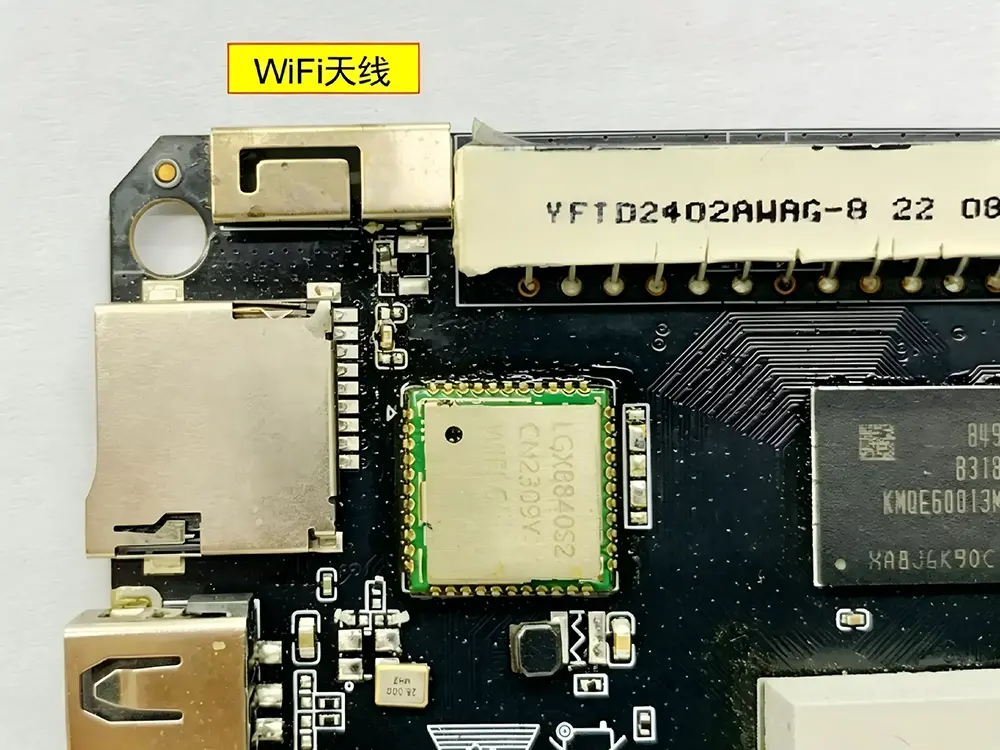

Antena ta działa poprzez rezonans elektromagnetyczny generowany przez starannie zaprojektowaną geometrię metalu. Podczas instalacji dolne punkty styku dociskane są do zacisków anteny PCB, tworząc niezawodne połączenie elektryczne bez lutowania. Konstrukcja styku sprężynowego zapewnia stabilną transmisję sygnału, pochłaniając naprężenia mechaniczne poprzez odkształcenie sprężyste, zapewniając długoterminową trwałość w warunkach wielokrotnego montażu i wibracji.

Podstawowe specyfikacje techniczne

Antena z metalowym stemplem jest przeznaczona do kompaktowych zastosowań RF z kontrolowaną impedancją i stabilną wydajnością styku mechanicznego.

Standaryzowane warunki testowe

Aby zapewnić spójność danych, wszystkie parametry RF i mechaniczne są mierzone w następujących znormalizowanych warunkach:

Pomiar impedancji i VSWR

Testowano przy użyciu skalibrowanego analizatora sieci wektorowej (VNA) z systemem odniesienia 50 Ω.

Środowisko wydajności RF

Pomiary wykonywane w wolnej przestrzeni lub środowisku półbezechowym ze standardową płaszczyzną odniesienia.

Test kontaktu mechanicznego

Antena jest montowana na standardowym układzie podkładki PCB ze zdefiniowaną wysokością styku i kontrolowaną siłą docisku.

Warunki pomiaru częstotliwości

Częstotliwość środkowa oceniana po instalacji w reprezentatywnej obudowie urządzenia w celu uwzględnienia efektów odstrojenia.

Warunki testu temperatury

Cykle termiczne prowadzone od -40 ℃ do +85 ℃ pod ciągłym monitorowaniem elektrycznym.

Obowiązujące urządzenia i scenariusze zastosowań

Kluczowy punkt sprzedaży: dlaczego warto wybrać sprzętową antenę sprężynową?

Przestrzenna konstrukcja

Jego niskoprofilowa konstrukcja dopasowuje się do zakrzywionych lub nieregularnych powierzchni, pomagając zmaksymalizować przestrzeń wewnętrzną na baterie i inne komponenty.

Ekonomiczny montaż

Połączenie wciskowe ze stykami PCB eliminuje procesy lutowania, redukując czas montażu i koszty produkcji w produkcji masowej.

Trwałość mechaniczna

Elastyczna struktura styku utrzymuje stabilną wydajność elektryczną w przypadku wibracji, wstrząsów i powtarzających się naprężeń mechanicznych.

Dokładny projekt pozycjonowania

Wytłoczone otwory wyrównujące (okrągłe i szczelinowe) zapewniają precyzyjne ustawienie pomiędzy punktem zasilania anteny a płytką drukowaną podczas automatycznego montażu.

Instrukcja instalacji i zalecenia inżynieryjne

Poniższe wytyczne dotyczące instalacji zostały dostarczone przez firmę Shenzhen Qianmu Communication Technology Co., Ltd. w celu zapewnienia optymalnego działania anteny z metalowym stemplem w zastosowaniach na poziomie systemu.

1. Projekt pozycjonowania

Zaprojektuj co najmniej dwa otwory wyrównujące w konstrukcji anteny: jeden okrągły otwór do pozycjonowania głównego i jeden podłużny otwór do pozycjonowania wtórnego. Odstęp powinien być wystarczający, aby zapewnić stabilność mechaniczną podczas montażu.

2. Wymagania dotyczące zezwoleń

Trzymaj element promieniujący z dala od otaczających go elementów metalowych i materiałów przewodzących. Należy zachować odpowiednią strefę prześwitu, aby zminimalizować efekty odstrojenia powodowane przez pobliskie konstrukcje. Aby zapewnić stabilne mocowanie, można zastosować mocowanie samoprzylepne.

3. Kontrola ciśnienia kontaktowego

Siła styku pomiędzy zaciskiem sprężynowym a podkładką podającą PCB powinna być kontrolowana w określonym zakresie mechanicznym. Niewystarczający nacisk może wpłynąć na stabilność styku RF, natomiast nadmierny nacisk może doprowadzić do trwałego odkształcenia struktury styku.

4. Strojenie na poziomie systemu

Po zamontowaniu w urządzeniu końcowym działanie anteny może ulec zmianie ze względu na sprzężenie z obudową i otaczającymi elementami. Aby zapewnić dokładność rezonansu na poziomie systemu, zaleca się ostateczne dostrojenie za pomocą wektorowego analizatora sieci (VNA).

Jak wybrać odpowiednią antenę sprężynową sprzętową?

Wybierając antenę z metalowym stemplem, ocena powinna opierać się na następujących kluczowych czynnikach projektowych:

Dostępna przestrzeń na urządzeniu

Zmierz wewnętrzną przestrzeń obudowy i wybierz antenę o odpowiedniej długości, szerokości i grubości, aby zapewnić odpowiednie dopasowanie mechaniczne.

Częstotliwość robocza i przepustowość

Zdefiniuj docelowe pasmo komunikacji (np. pasma Wi-Fi, Bluetooth lub IoT poniżej GHz). W przypadku projektów wąskopasmowych wydajność anteny można dostroić poprzez dostosowanie strukturalne na etapie opracowywania.

Środowisko aplikacji

W przypadku zastosowań motoryzacyjnych, zewnętrznych lub przemysłowych zaleca się wybór materiału, takiego jak SUS304 i powlekanie powierzchni, aby poprawić odporność na korozję i stabilność temperaturową.

Projekt PCB i montażu

Zapewnij prawidłowe ustawienie punktu zasilania na płytce drukowanej. Wybierz odpowiednią konstrukcję montażową (wciskaną lub ze stykiem sprężynowym), aby poprawić spójność montażu i wydajność produkcji masowej.

Dlaczego warto wybrać Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. koncentruje się na projektowaniu i produkcji rozwiązań anten metalowych do urządzeń bezprzewodowych, wspierając rozwój OEM/ODM i niestandardowe konstrukcje antenowe do różnych zastosowań RF.

Możliwość produkcji we własnym zakresie

Precyzyjne tłoczenie i oprzyrządowanie są kontrolowane wewnętrznie, zapewniając stabilną spójność produkcji i skalowalną wydajność.

Personalizacja oparta na aplikacji

Konstrukcje anten można regulować pod względem geometrii, elastyczności i obróbki powierzchni, aby dopasować je do różnych wymagań urządzenia i obudowy.

Kontrola jakości na poziomie procesu

Niezawodność mechaniczna i wydajność RF są sprawdzane na każdym etapie produkcji, włączając w to kontrolę stabilności styków i spójności elektrycznej.

Wsparcie inżynieryjne podczas rozwoju

Dostępna jest pomoc techniczna, od prototypowania po masową produkcję, obejmująca wskazówki dotyczące integracji na poziomie PCB i systemu.

Często zadawane pytania

P1: Jaka jest skuteczność sygnału anteny z metalowym klipsem?

Odp.: Ze względu na niewielkie rozmiary wydajność zwykle waha się od 30% do 50%. Nadaje się do zastosowań o krótkim zasięgu i wrażliwych na koszty, takich jak inteligentne urządzenia domowe. W przypadku wymagań dalekiego zasięgu Qianmu Communications zapewnia również zoptymalizowane rozwiązania antenowe.

P2: Co powinienem zrobić, jeśli końcówka lutownicza zostanie dociśnięta do płytki drukowanej i styk będzie słaby?

Odp.: Zapewnij prawidłową wysokość podkładki PCB i odpowiedni docisk mocowania podczas montażu. Konstrukcja sprężyny została zaprojektowana z myślą o stabilnym kontakcie, a przed wysyłką przeprowadzane są standardowe testy.

P3: Czy wspieracie pobieranie próbek w małych partiach?

O: W pełni popieram. Jako profesjonalny dostawca anten metalowych rozumiemy wymagania na etapie badawczo-rozwojowym i oferujemy elastyczne usługi prototypowania, które pomogą Ci szybko przyspieszyć weryfikację projektu.

P4: Co wpływa na działanie anteny z metalowym stemplem?

 Odp.: Na wydajność wpływa głównie układ PCB, rozmiar podłoża, otaczający metal i konstrukcja obudowy.

P5: Dlaczego częstotliwość zmienia się po instalacji?

Odp.: Metalowe otoczenie i materiały obudowy mogą rozstroić rezonans, co wymaga ostatecznego dostrojenia na poziomie systemu.

P6: Co powoduje słabą wydajność kontaktu?

Odp.: Nieprawidłowa wysokość płytki PCB lub niewystarczający nacisk sprężyny mogą mieć wpływ na stabilność elektryczną.

P7: Czy wspieracie prototypowanie? Odp.: Tak, w ramach walidacji badawczo-rozwojowej obsługiwana jest zarówno produkcja próbna, jak i dostosowywanie małych partii.
