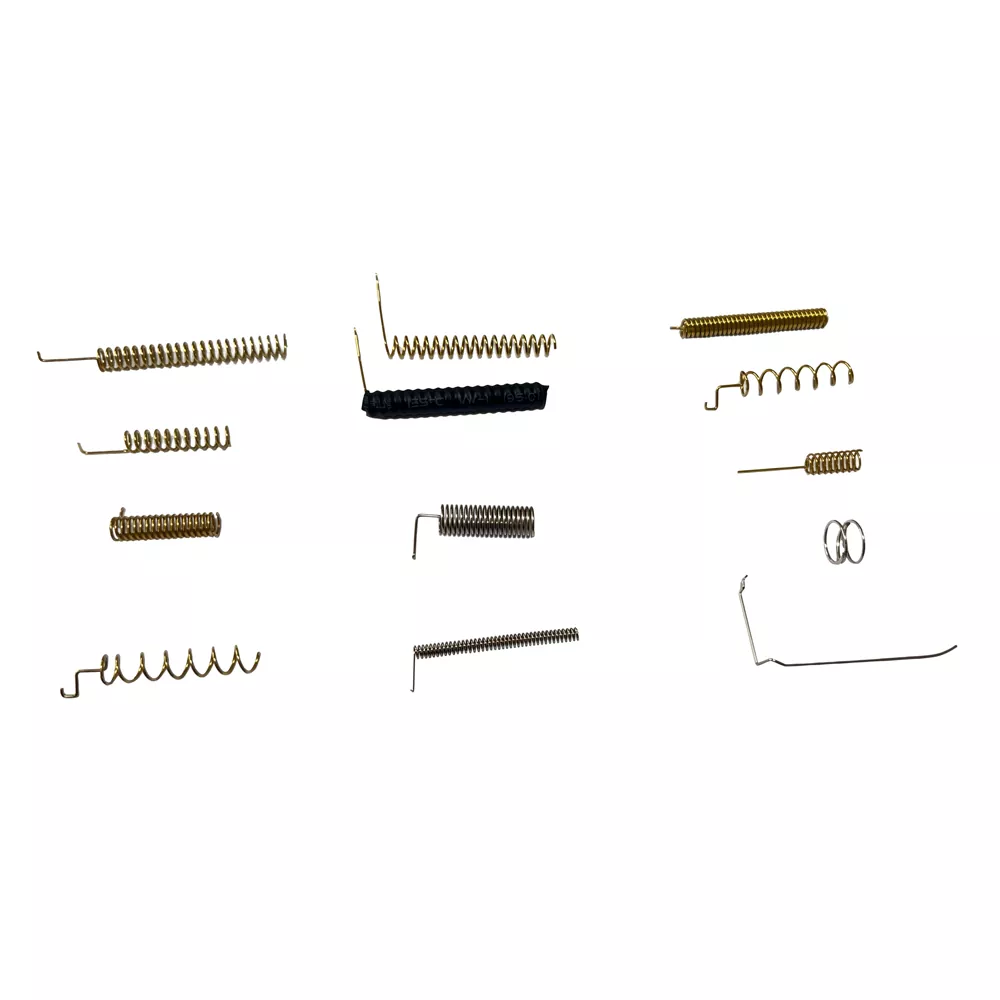

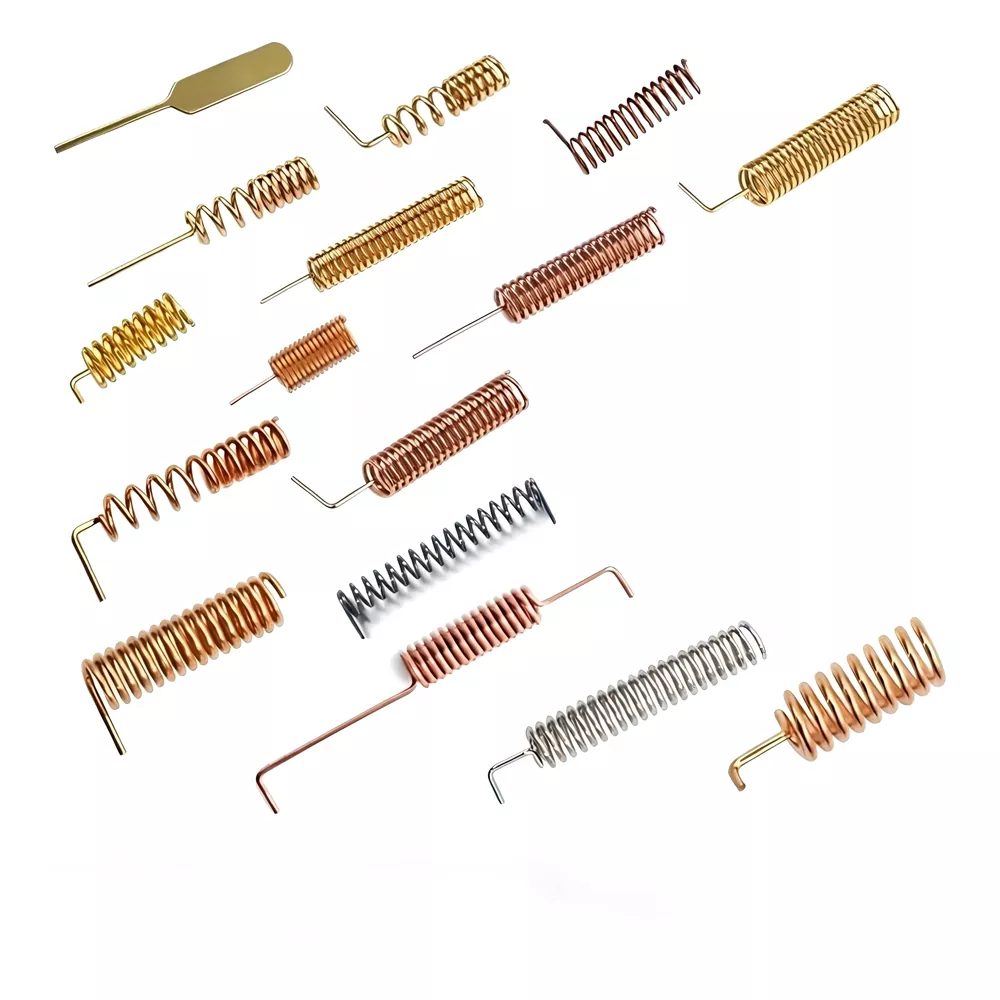

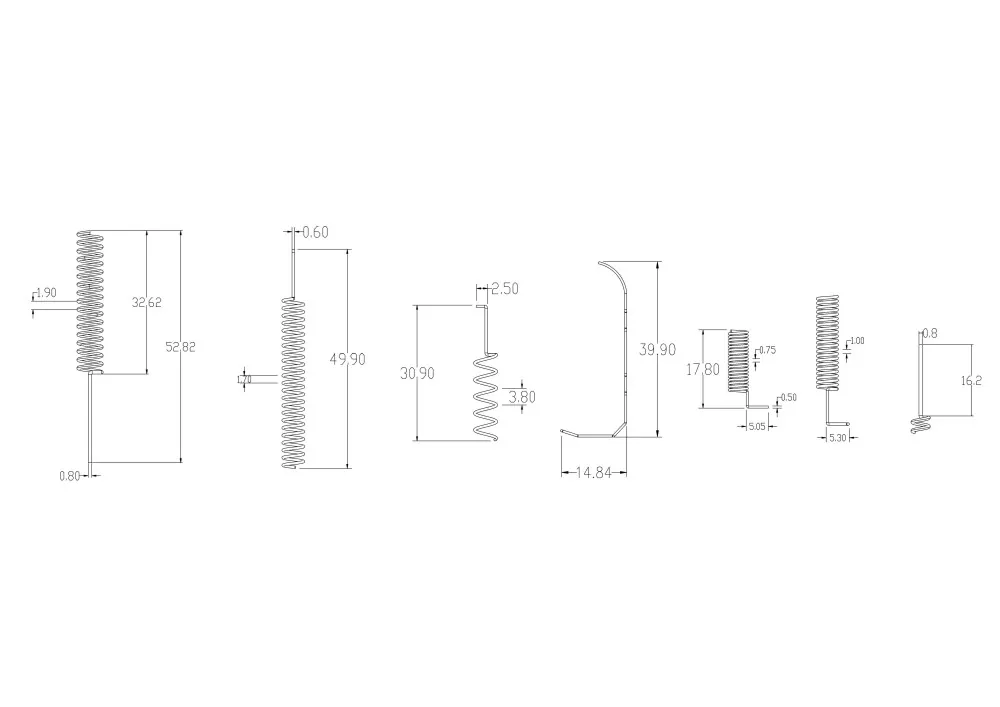

Antena wiosenna
Jako profesjonalny dostawca, Qianmu Communication oferuje dostosowane do indywidualnych potrzeb, precyzyjne usługi anten ze sprężynami śrubowymi. Wykonane z najwyższej jakości materiałów. Stal węglowa, niklowana. Wykonane z brązu fosforowego, charakteryzuje się wyjątkową przewodnością i odpornością na korozję. Jesteśmy godni zaufania. Producent z Chin Oferujemy kompleksowe rozwiązanie, od prototypowania po masową produkcję, szeroko stosowane w IoT, pilotach i modułach komunikacji bezprzewodowej.
Antena sprężynowa (znana również jako antena śrubowa) to konstrukcja anteny, w której metalowy przewodnik jest nawinięty w kształt sprężyny spiralnej, wykorzystując spiralnie skonfigurowany metalowy przewodnik jako medium do transmisji sygnału. Charakteryzuje się impedancją 50 omów i składa się z trzech głównych elementów: wewnętrznego drutu miedzianego (używanego do przesyłania i odbierania sygnałów), zewnętrznego drutu ekranującego (zaprojektowanego w celu blokowania zewnętrznych zakłóceń elektromagnetycznych) i zewnętrznej warstwy izolacyjnej (która przeciwdziała skutkom zewnętrznej pojemności i indukcyjności). Razem te komponenty tworzą zamknięty system o silnych właściwościach przeciwzakłóceniowych.
Shenzhen Qianmu Communication Technology Co., Ltd., profesjonalne przedsiębiorstwo specjalizujące się w badaniach i rozwoju, produkcji i sprzedaży anten do produktów komunikacyjnych, od wielu lat jest głęboko zaangażowane w branżę anten i stara się dostarczać klientom na całym świecie wysokiej jakości rozwiązania w zakresie anten sprężynowych.
Dane techniczne
Antena sprężynowa Qianmu Communication pokrywa wiele pasm częstotliwości, od niskich do wysokich, spełniając wymagania różnych scenariuszy zastosowań. Główne parametry techniczne są następujące:
|
Parametr Pozycja |
Zakres specyfikacji |
|
Zakres częstotliwości |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824–2170 MHz |
|
Osiągać |
0,8 dBi ~ 3,5 dBi |
|
Impedancja |
50 Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polaryzacja |
Polaryzacja pionowa / polaryzacja kołowa |
|
Wzór promieniowania |
Wielokierunkowy |
|
Pojemność mocy |
Maks. 50 W |
|
Temperatura pracy |
-40 ℃ ~ + 85 ℃ |
|
Wydajność anteny |
35 ~ 80% (Zależy od środowiska instalacji) |
|
Tworzywo |
Miedź, złocenie, niklowanie itp. |

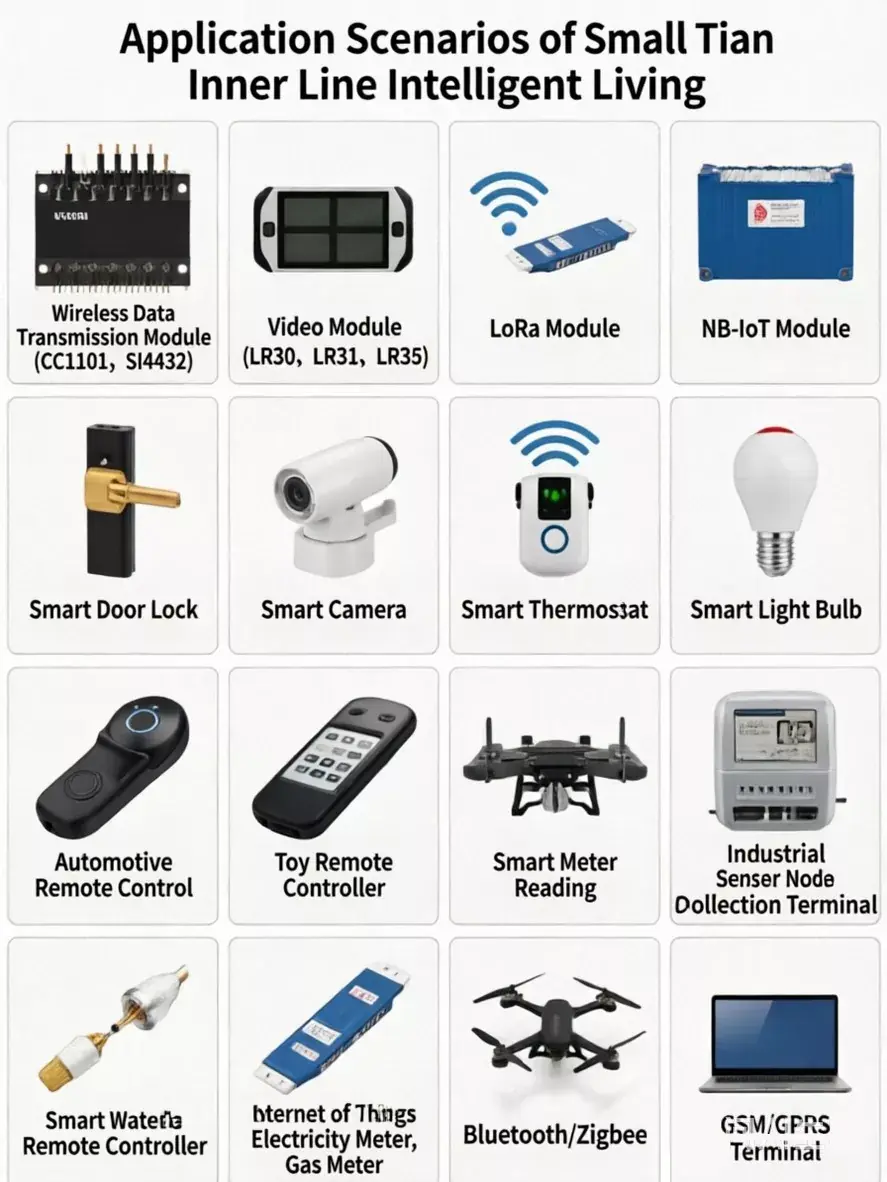

Obowiązujące urządzenia
Antena sprężynowa komunikacyjna Qianmu jest szeroko stosowana w następujących urządzeniach i scenariuszach:
Moduł bezprzewodowej transmisji danych: CC1101, Si4432 i inne bezprzewodowe moduły RF
Moduły LoRa: LR30, LR31, LR36 i inne moduły komunikacyjne LoRa
Moduł NB-IoT: terminal komunikacji bezprzewodowej NB-IoT
Inteligentne urządzenia domowe: inteligentne zamki do drzwi, inteligentne kamery, inteligentne termostaty, inteligentne żarówki i nie tylko
Bezprzewodowe urządzenia do zdalnego sterowania: piloty samochodowe, piloty do zabawek, piloty przemysłowe i wiele innych
Terminal IoT: węzły czujników IoT, terminale gromadzenia danych
Inteligentne pomiary: Inteligentne liczniki wody, liczniki energii elektrycznej i liczniki gazu
Moduł Bluetooth/Zigbee: komunikacja bezprzewodowa Bluetooth, urządzenia sieciowe Zigbee
Telemetria dronów: łącze danych dla małych dronów
Urządzenia GSM/GPRS: modemy GSM, systemy zdalnego monitoringu
Porównanie z konkurencyjnymi produktami
|
Element porównawczy |
Antena sprężynowa komunikacyjna Qianmu |
Antena PCB |
Zewnętrzna antena prętowa |
|
Osiągać |
0,8 ~ 3,5 dBi |
2~6 dBi |
Stosunkowo wysoki |
|
Wydajność wielokierunkowa |
★★★★★ Świetnie |
★★☆ Silna kierunkowość |
★★★★ Dobrze |
|
Rozmiar |
★★★★ Kompaktowy |
★★★★★ Bardzo mały |
★★☆ Duży |
|
Zdolność przeciwzakłóceniowa |
★★★★★ Mocny |
★★★ Średnio |
★★★★ Stosunkowo silny |
|
Elastyczność instalacji |
★★★★★ Niezwykle elastyczny |
★★★ Naprawiono tylko na PCB |
★★★ Wymagana instalacja zewnętrzna |
|
Koszt |
★★★★ Umiarkowane |
★★★★★ Niskie |
★★☆ Stosunkowo wysokie |
|
Modyfikacja projektu |
★★★★ Elastyczne |
★★☆ Wymagana przeróbka PCB |
★★★ Zwyczajne |
Antena sprężynowa Qianmu Communication zapewnia optymalną równowagę pomiędzy zasięgiem dookólnym, zdolnością przeciwzakłóceniową, elastycznością instalacji i całkowitym kosztem, co czyni ją idealnym wyborem anteny do wbudowanej dla urządzeń IoT i komunikacji bezprzewodowej.

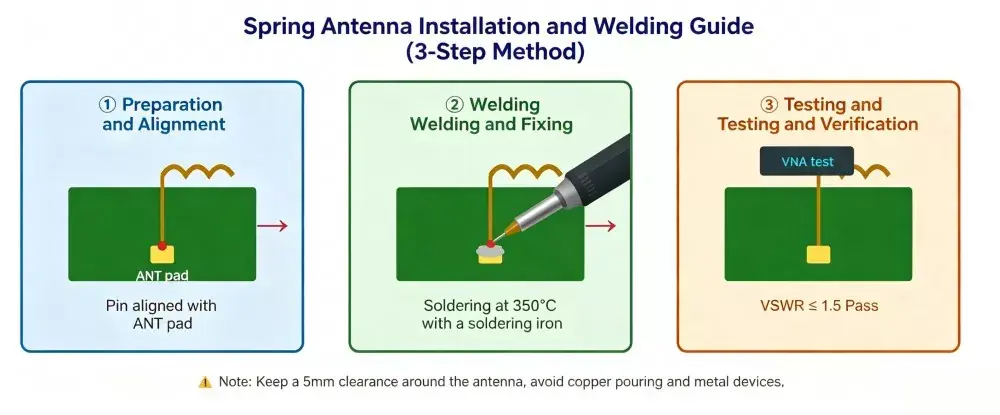

Przewodnik instalacji
Krok 1: Przygotuj się do spawania
Wyrównaj pin (zwykle pojedynczy pin lub pole lutownicze) na końcu anteny sprężynowej z polem lutowniczym ANT zarezerwowanym na płytce drukowanej. Pole lutownicze należy podłączyć do linii zasilającej RF, np. 50-omowej linii mikropaskowej lub falowodu współpłaszczyznowego, aby zapewnić prawidłową transmisję sygnału.
Krok 2: Spawanie i mocowanie
Zegnij część w kształcie haczyka i podłącz ją do pinu ANT modułu bezprzewodowego, a następnie bezpiecznie dokończ proces lutowania. Zalecane jest lutowanie rozpływowe, ponieważ jest ono zgodne ze standardowymi procesami montażu powierzchniowego.
Krok 3: Kontrola i testowanie

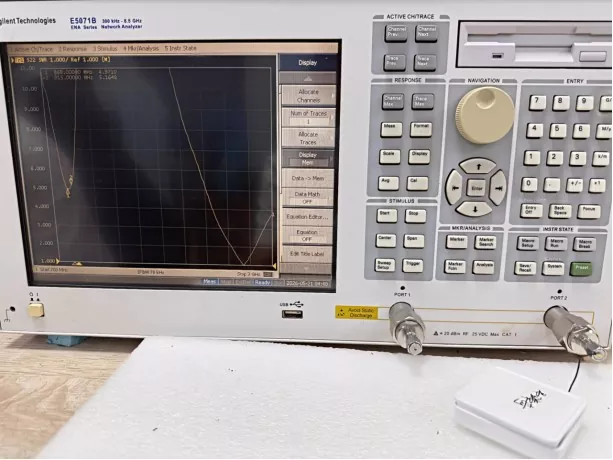

Po lutowaniu użyj wektorowego analizatora sieci, aby zmierzyć współczynnik fali stojącej napięcia (VSWR) i sprawdzić, czy wydajność RF spełnia wymagane specyfikacje.
Notatki
1. Zachowaj wolną przestrzeń: Unikaj prowadzenia przewodów i umieszczania metalowych elementów w promieniu 5 mm od anteny; nie zakrywaj baterii ani pokrywy ekranującej w odległości mniejszej niż 10 mm od dna.
2. Linia transmisyjna 50 Ω: Podłącz chip RF bezpośrednio poprzez mikropasek na tej samej warstwie lub linię paskową w warstwie wewnętrznej; używaj fazowań pod kątem 45° w rogach, aby uniknąć nagłych zmian impedancji.
3. Trzymaj się z daleka od metalu: Podczas korzystania z anteny sprężynowej pierwszym krokiem jest upewnienie się, że antena jest trzymana z dala od materiałów metalowych, w tym płaszczyzn uziemienia na płytkach drukowanych, ścieżek przewodów, akumulatorów, ekranów, metalowych obudów i innych.
4. Stały kierunek spawania: W produkcji masowej istotne jest, aby kierunek spawania anteny był zgodny z kierunkiem spawania określonym przez producenta anteny w momencie wyboru.
5. Strojenie i marginesy: Jeśli środowisko elektromagnetyczne całego urządzenia w plastikowej obudowie jest złożone, po stronie RF można zarezerwować sieć π, a częstotliwość rezonansową można precyzyjnie dostroić za pomocą regulowanego kondensatora w zakresie od 3 pF do 6,8 pF.
Jak wybrać antenę sprężynową?
|
Kroki selekcji |
Kluczowe punkty |
Bliższe dane |
|
1. Potwierdź częstotliwość roboczą |
Wybierz antenę według protokołu komunikacyjnego i pasma częstotliwości |
Typowe pasma częstotliwości: • 315 MHz: tradycyjne urządzenia do zdalnego sterowania • 433 MHz: LoRa, inteligentne liczniki, piloty przemysłowe • 470/490 MHz: przemysłowy sprzęt IoT • 868/915 MHz: pasma ISM dla Europy i Ameryki Północnej • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Pasmo GSM: moduły komunikacji komórkowej |
|
2. Oceń wymagania dotyczące wzmocnienia |
Dopasuj wzmocnienie do odległości transmisji |
•Krótka odległość (<100m): 0,8~2 dBi • Średnia odległość (100-500m): 2~3 dBi • Duża odległość (>500m): Powyżej 3 dBi |
|
3. Sprawdź przestrzeń instalacyjną |
Dopasuj rozmiar i strukturę do PCB |
1. Zmierz przestrzeń wewnętrzną urządzenia, aby wybrać odpowiednią długość i średnicę. 2. Dostępne są anteny wygięte do montażu na krawędzi PCB w przestrzeniach o ograniczonej przestrzeni. |
|
4. Oceń środowisko aplikacji |
Ochrona przeciwzakłóceniowa i antykorozyjna |
1. Sprzęt z metalowym ekranem: Zalecana jest antena z polaryzacją kołową. 2. Wilgotne/zewnętrzne środowisko: srebrzenie/złocenie w celu zapobiegania utlenianiu. |
|
5. Wybierz rzetelnego dostawcę |
Kompleksowa, dostosowana do potrzeb usługa produkcyjna |
Qianmu Communication to profesjonalna fabryka i dostawca anten, obsługująca OEM i ODM, zapewniająca pełną obsługę, w tym projektowanie anten, pobieranie próbek i masową produkcję. |
Często zadawane pytania
P1: Co jest lepsze: antena sprężynowa czy antena PCB?
Odp.: Wybór zależy od konkretnych wymagań aplikacji. Rozwiązania w zakresie anten sprężynowych nadają się do zastosowań wymagających transmisji na duże odległości (> 100 metrów), pokrycia dookólnego i elastycznych kierunków instalacji, natomiast anteny PCB są bardziej odpowiednie dla urządzeń kompaktowych o ścisłych ograniczeniach dotyczących rozmiaru i kosztów. Qianmu Communication dostarcza oba rozwiązania i oferuje profesjonalne rekomendacje w oparciu o różne potrzeby projektowe.
P2: Czy wyższy zysk zawsze oznacza lepszą wydajność anteny?
O: Nie koniecznie. Wyższe wzmocnienie zwykle poprawia koncentrację sygnału, ale może zmniejszyć zasięg w niektórych kierunkach. Optymalny wybór powinien uwzględniać odległość transmisji, wymagania dotyczące zasięgu i środowisko aplikacji. Firma Qianmu Communication oferuje produkty o różnych opcjach wzmocnienia od 0,8 do 3,5 dBi.
P3: Czy antenę można dostosować?
O: Tak. Qianmu Communication świadczy usługi dostosowywania OEM/ODM, w tym regulację częstotliwości, modyfikację rozmiaru, dobór materiałów i dostosowywanie kąta zgięcia w celu spełnienia różnych wymagań aplikacji.
P4: Jaki jest zakres temperatur roboczych?
Odp.: Produkty Qianmu Communication działają niezawodnie w temperaturach od -40 ℃ do +85 ℃, spełniając wymagania większości zastosowań przemysłowych i konsumenckich.
P5: Czy wymagane jest dopasowanie impedancji?
O: Tak. Standardowa impedancja wynosi 50 Ω, a praktyczne zastosowania mogą wymagać dopasowania komponentów między anteną a portem nadajnika RF, aby osiągnąć optymalną wydajność. Qianmu Communication zapewnia wsparcie techniczne w zakresie dopasowywania i debugowania anten.
P6: Jaka jest minimalna ilość zamówienia (MOQ)?
Odp.: Qianmu Communication obsługuje elastyczne ilości zamówień, od próbek prototypowych i małych partii po produkcję na dużą skalę. Aby uzyskać szczegółowe wymagania dotyczące MOQ, skontaktuj się z naszym zespołem sprzedaży.
