Antena PIFA

Co to jest antena PIFA

Anteny PIFA, znane również jako anteny planarne z odwróconym F, są jednymi z najczęściej stosowanych wbudowanych konstrukcji anten radiacyjnych w elektronice użytkowej i urządzeniach IoT. Są to niskoprofilowe, zminiaturyzowane anteny RF przeznaczone do zastosowań zamkniętych.

W porównaniu ze zwykłymi antenami ceramicznymi, antenami przewodowymi i antenami PCB, główną zaletą jest ich zdolność do utrzymywania stabilnego rezonansu w metalowych obudowach, konstrukcjach uszczelnionych z tworzywa sztucznego i ograniczonych przestrzeniach wewnętrznych, przy dużej odporności na tłumienie ekranowania.

Nasze produkty produkowane masowo dzielą się na dwie główne struktury:

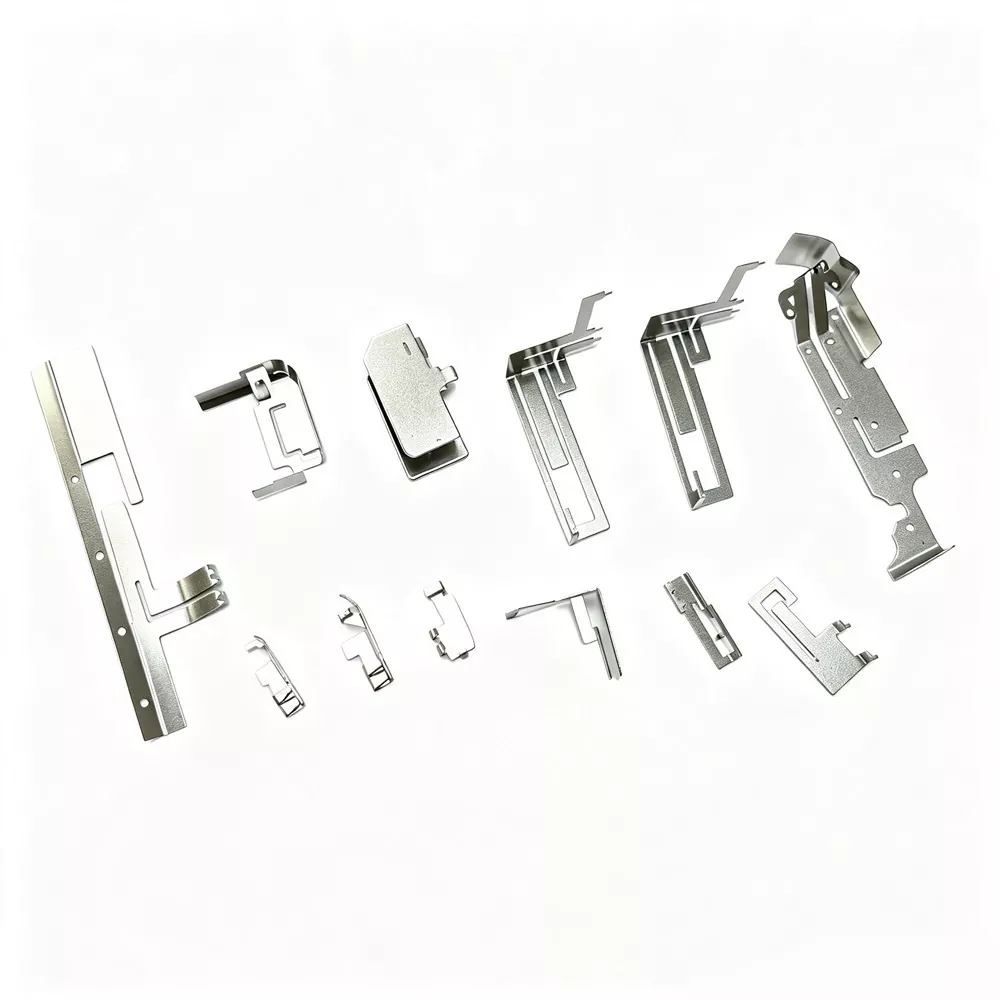

1. Antena sprężynowa PIFA

Sprężyna ze stali nierdzewnej/brązu fosforowego jest formowana przez jednoczęściowe tłoczenie, o wysokiej twardości, dobrej sprężystości, odporności na wstrząsy, odpowiednia do montażu w pojazdach, sterowania przemysłowego, sprzętu sportowego, nie luzuje się ani nie utlenia w długotrwałym kontakcie, nadaje się do znormalizowanej produkcji masowej.

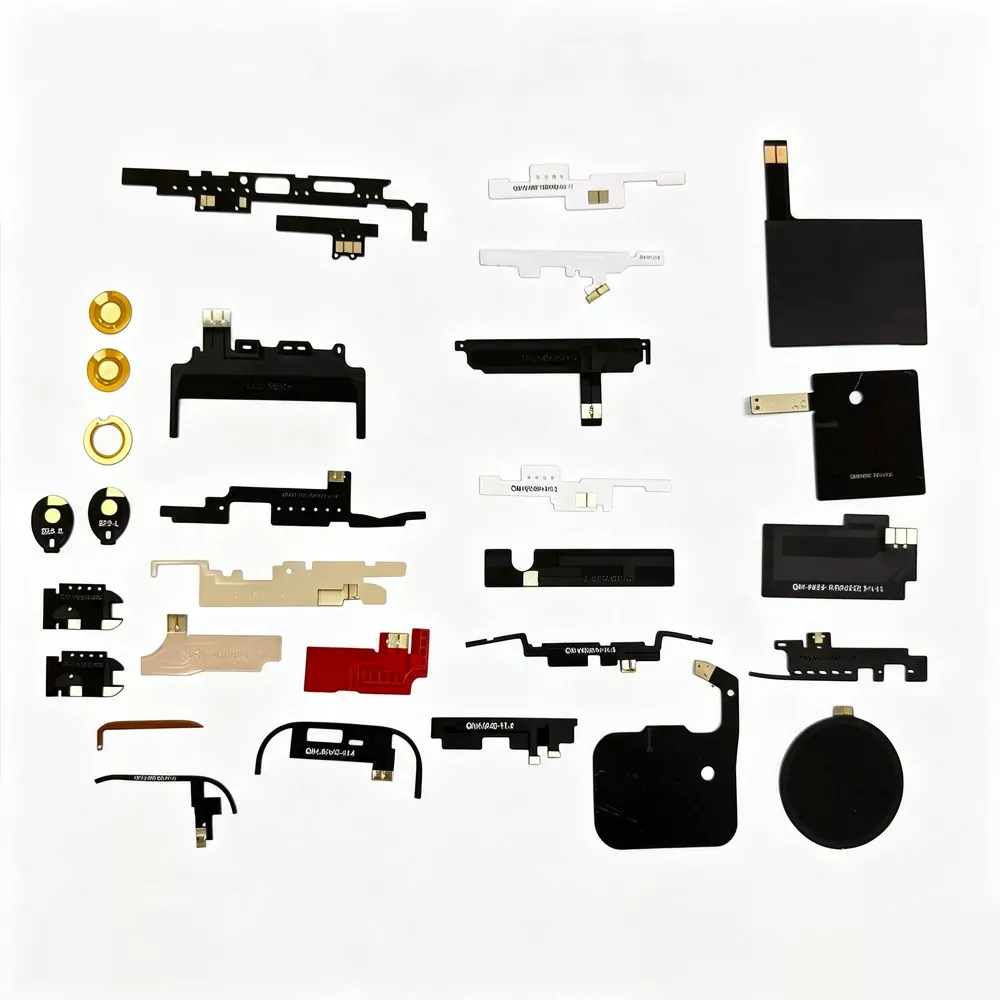

2. Pojedyncza elastyczna antena PIFA FPC

Dzięki jednowarstwowemu procesowi trawienia elastycznej płytki drukowanej FPC jest ona lekka, cienka, elastyczna, podatna na zginanie i mocowana do ściany, odpowiednia do ultracienkich urządzeń, nieregularnych struktur i małych korpusów. Jest to obecnie najpopularniejsze rozwiązanie z wbudowanymi antenami dla inteligentnego sprzętu.

Jak działają anteny PIFA

Wielu klientów błędnie uważa, że ​​wbudowana antena to po prostu „metalowa łatka”. W rzeczywistości ma bardzo rygorystyczną strukturę rezonansu częstotliwości radiowej, a zasadę tę można w pełni zweryfikować za pomocą analizatorów widma, analizatorów sieci i testów w komorze bezechowej bez teorii pustki.

1. Zasada rezonansu uziemienia: Struktura PIFA opiera się na ramieniu promieniowania + sprzężeniu z masą, tworząc odwróconą pętlę rezonansową F. W porównaniu ze zwykłymi antenami jest mniej zależna od uziemienia płyty głównej urządzenia i ma wyższy ogólny współczynnik tolerancji dopasowania.

2. Promieniowanie niskoprofilowe: Antena jest wyjątkowo niska i zainstalowana blisko kadłuba, co może skutecznie zmniejszyć tłumienie sygnału spowodowane metalowym ekranowaniem i rozwiązać problem spadku sygnału po zamontowaniu sprzętu.

3. Filtrowanie szumów: PIFA ma nieodłączne właściwości filtrujące, które mogą odfiltrować szumy o wysokiej częstotliwości generowane przez procesor płyty głównej, zasilacz i pamięć, znacznie redukując szumy tła i poprawiając stosunek sygnału do szumu.

4. Rezonans zgodny z wieloma pasmami: Dzięki precyzyjnemu routingowi, szczelinowaniu i dopasowaniu impedancji pojedyncza antena FPC PIFA może jednocześnie obsługiwać wiele pasm, w tym 2,4G, 5G, Bluetooth i LTE, znacznie oszczędzając przestrzeń wewnętrzną urządzenia.

Szczegółowe dane techniczne

Zalety w porównaniu z produktami konkurencyjnymi

Zwykłe anteny dostępne na rynku często charakteryzują się typowymi problemami, takimi jak wysokie tłumienie obudowy, niestabilny współczynnik VSWR, słaba odporność na zakłócenia i niespójna wydajność wsadowa. Nasza antena PIFA zapewnia wyraźne zalety:

· W porównaniu ze zwykłymi antenami PCB: Ekranowanie obudowy łatwo wpływa na anteny PCB. Antena zmniejsza tłumienie obudowy o ponad 70%.

· W porównaniu z antenami ceramicznymi: Anteny ceramiczne są delikatne i wrażliwe na różnice temperatur, a taka struktura zapewnia lepszą odporność na wstrząsy, odporność na ciepło i wyższą ogólną szybkość przepuszczania.

· W porównaniu ze zwykłymi antenami FPC: Zwykłym antenom FPC brakuje struktury rezonansowej PIFA, co powoduje znaczny dryf sygnału. Nasze pojedyncze rozwiązanie FPC zapewnia precyzyjny rezonans i stabilną pracę.

· W porównaniu z antenami sprężynowymi bez nazwy: Zwykłe anteny sprężynowe nie mają dopasowania impedancji, co powoduje niestabilną jakość sygnału. Firma Qianmu Communication przeprowadza pełną kontrolę i kalibrację przed wysyłką.

Jak wybrać wysokiej jakości antenę PIFA

1. Przyjrzyj się konstrukcji: W przypadku korpusów hermetycznych wybierz konstrukcję PIFA zamiast ślepo używać zwykłych anten FPC/PCB;

2. Rozważ scenariusze zastosowań: W przypadku urządzeń wibracyjnych wybierz antenę sprężynową PIFA; w przypadku ultracienkiego sprzętu wybierz antenę FPC PIFA.

3 Zwróć uwagę na spójność partii: kalibracja masowej produkcji w dużych zakładach, różnice w wydajności małych partii, niski wskaźnik awaryjności posprzedażnej;

4 Spójrz na możliwości dostosowywania: Rozmiar, okablowanie i dopasowanie można modyfikować w zależności od ogólnej struktury maszyny, aby dopasować je do różnych projektów identyfikatorów produktów.

Często zadawane pytania

P1: Czy można go dostosować pod względem rozmiaru i pasma częstotliwości?

O: Tak. Nasza firma obsługuje niestandardowe, pełnowymiarowe, pełnopasmowe dopasowanie impedancji dla anten sprężynowych PIFA i pojedynczych anten FPC PIFA oraz oferuje bezpłatną optymalizację schematu.

P2: Jakie są lepsze sygnały anten PIFA niż zwykłe anteny?

Odp.: Największą zaletą jest to, że ma mniejsze tłumienie w obudowie, jest odporny na ekranowanie i zakłócenia, a rzeczywiste wrażenia w całym środowisku maszyny są znacznie lepsze niż w przypadku zwykłych anten.

P3: Czy wspieracie eksport i czy możecie dostarczyć certyfikat?

Odp.: obsługiwany jest globalny eksport. Dostępne są CE, ROHS, FCC, raporty z testów, kwalifikacje fabryczne, w pełni spełniające wymagania dotyczące zamówień B2B dla handlu zagranicznego.
