Antena panelowa

Co to jest antena kierunkowa płaska

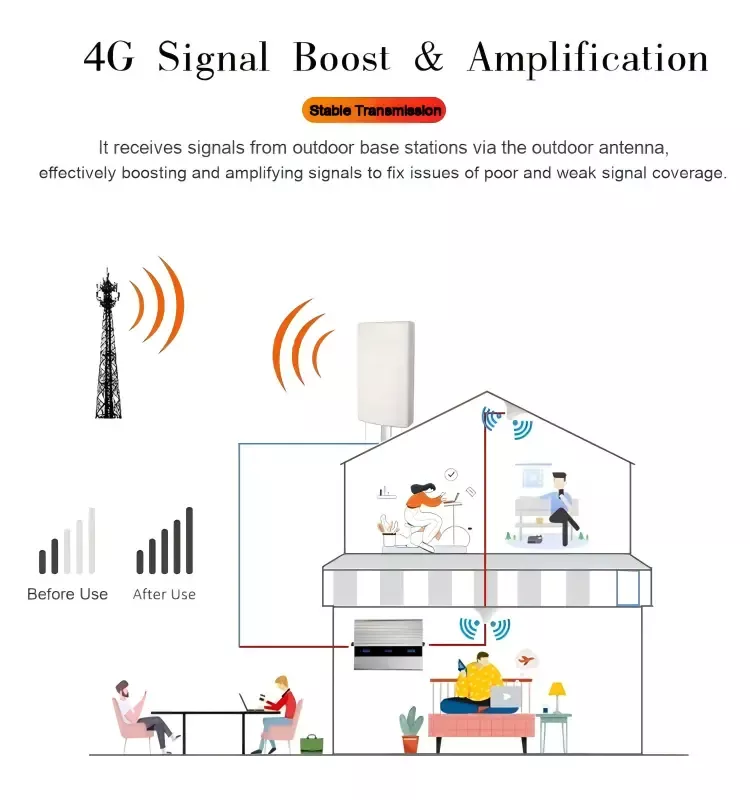

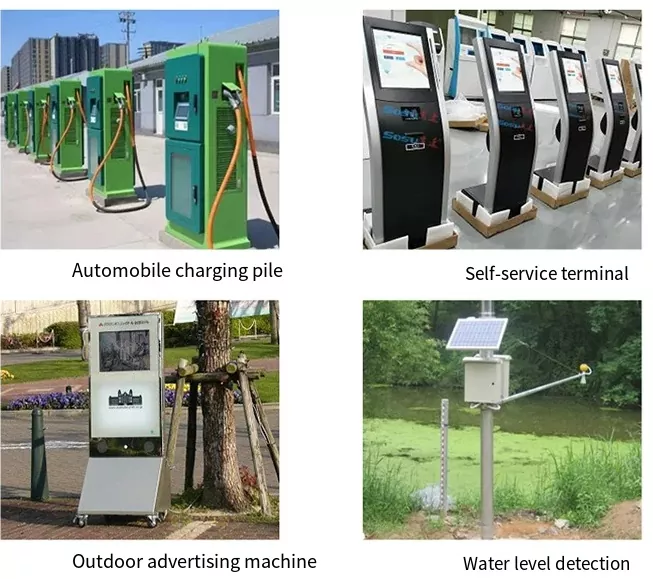

Nasza naścienna antena kierunkowa z płaskim panelem 14DBI to antena kierunkowa o dużym wzmocnieniu z wąską wiązką, zaprojektowana specjalnie do zastosowań w wewnętrznych sieciach Wi-Fi na duże odległości, odbiorze sygnału zewnętrznej stacji bazowej i inżynierii wzmacniania sygnału bezprzewodowego. Konwencjonalne sygnały antenowe dookólne są rozprowadzane w promieniu 360°, a odległość transmisji jest ograniczona; Anteny kierunkowe wykorzystują reflektory tylne do zbierania sygnałów o częstotliwości radiowej i koncentrowania energii o częstotliwości radiowej w jednym kierunku, co znacznie zwiększa możliwości transmisji na duże odległości. Nasza masowo produkowana antena dwufunkcyjna do użytku wewnętrznego i zewnętrznego ma zintegrowaną, uszczelnioną obudowę z tworzywa sztucznego, jest wodoodporna i pyłoszczelna, umożliwia montaż na ścianie, jest kompatybilna z GSM, 4G, 5G, dwuzakresowym Wi-Fi, wielopasmowym wielopasmowym Internetem rzeczy 433, jest standardowo wyposażona w niskostratny zasilacz RG58 i ma dwa wspólne złącza RF, wewnętrzny pin SMA i wtyk N. Jest to rozwiązanie anteny z płaskim panelem o najwyższym pokryciu w inżynierii komunikacyjnej i projektach iot.

Jak działa antena

Wielu klientów błędnie zakłada, że ​​konstrukcja z płaskim panelem służy jedynie wyglądowi. Jednakże kierunkowa antena panelowa zapewnia skupioną transmisję i odbiór sygnału dzięki swojej wewnętrznej wielowarstwowej strukturze. Zasadę działania można zweryfikować za pomocą profesjonalnego sprzętu testującego, w tym wektorowych analizatorów sieci, komór bezechowych RF i analizy symulacji elektromagnetycznej.

1. Zasada skupiania wiązki promieniowania oscylatora i metalowego reflektora

Wewnętrzny oscylator matrycowy jest odpowiedzialny za przesyłanie i odbieranie sygnałów RF. Metalowy reflektor umieszczony za oscylatorem odbija sygnały wypromieniowane do tyłu i na boki w kierunku do przodu, zawężając szerokość wiązki i poprawiając koncentrację sygnału. Taka konstrukcja umożliwia antenie osiągnięcie dużego wzmocnienia do 14dBi.

Zmierzone porównanie: standardowa antena dookólna 3dBi zapewnia zazwyczaj odległość transmisji około 300 metrów w otwartym środowisku, podczas gdy antena kierunkowa 14dBi może osiągnąć stabilną odległość transmisji ponad 1200 metrów w tych samych warunkach.

2. Wielopasmowa struktura rezonansowa

Wewnętrzny oscylator przyjmuje konstrukcję wieloszczelinową, aby osiągnąć szeroką kompatybilność częstotliwości. Obsługuje wiele pasm częstotliwości sieci bezprzewodowej, w tym sieci komórkowe 700–960 MHz, Wi-Fi 2,4 GHz/5,8 GHz i aplikacje IoT 433 MHz. Jedna antena może obsługiwać różne urządzenia bezprzewodowe bez częstej wymiany, co pomaga zmniejszyć koszty zapasów i uprościć zarządzanie inżynieryjne.

3. Niskostratna transmisja sygnału za pomocą kabla zasilającego RG58

W antenie zastosowano koncentryczny kabel zasilający RG58 z dwuwarstwową strukturą ekranującą, aby zmniejszyć straty sygnału podczas transmisji. Nawet przy większych odległościach między instalacjami kabli współczynnik fali stojącej pozostaje stabilny, co zapobiega znacznemu osłabieniu sygnału spowodowanemu okablowaniem na duże odległości.

4. Projekt ochrony przed zakłóceniami na zewnątrz

Obudowa wykonana jest z trudnopalnego materiału ABS i ma uszczelnioną konstrukcję, która chroni wewnętrzne komponenty przed deszczem, kurzem i przemysłowymi zakłóceniami elektromagnetycznymi. Taka konstrukcja zapobiega utlenianiu oscylatora i dryfowaniu sygnału podczas długotrwałej pracy na zewnątrz.

Często zadawane pytania

P1: Czy można wymienić długość zasilania i złącze RF anteny kierunkowej z płaskim panelem?

Odp.: dostosowywanie jest obsługiwane. Standardowe podajniki antenowe można dostosować do dowolnej długości od 1 metra do 15 metrów. Złącza SMA męskie i żeńskie, główka N, BNC można wymieniać w razie potrzeby. W przypadku dużych zamówień LOGO na obudowie można poddać obróbce sitodrukiem w celu dostosowania.

P2: Czy tę antenę z płaskim panelem można używać zarówno jako wzmacniacza sygnału 4G, jak i mostu Wi-Fi?

Odpowiedź: Dokładnie. Nasza antena obejmuje wiele pasm GSM/4G/5G/2.4G/5.8G i jest kompatybilna ze wzmacniaczami sygnału, mostami bezprzewodowymi i urządzeniami do transmisji danych 433 iot. Jeden zestaw anten jest kompatybilny z wieloma urządzeniami inżynierskimi.

P3: Czy metalowe ściany i konstrukcje stalowe będą miały wpływ na sygnały antenowe?

Odp.: Blachy metalowe mogą odbijać i ekranować sygnały o częstotliwości radiowej. Podczas instalacji przednia powierzchnia promieniowania anteny powinna unikać dużych obszarów metalowego ekranu. Jeśli nie da się tego uniknąć, można dodać dodatkową antenę, aby odbierać sygnały w różnych punktach, a inżynierowie mogą zapewnić plan regulacji punktu.

P4: Jak rozwiązać problem podatności złącza podajnika na wnikanie wody i zwarcie podczas długotrwałego użytkowania na zewnątrz w porze deszczowej?

Odp.: Po montażu owiń wodoodporną taśmę izolacyjną wokół metalowego złącza. Zewnętrzną antenę montowaną na słupie można również dostosować za pomocą ulepszonego wodoodpornego złącza, aby całkowicie zapobiec erozji złącza przez wodę deszczową.
