Dlaczego elastyczna antena słuchawkowa jest niezbędna w bezprzewodowych urządzeniach audio nowej generacji

W miarę jak bezprzewodowe słuchawki douszne i słuchawki stają się coraz mniejsze, inteligentniejsze i bogatsze w funkcje, konstrukcja anteny odgrywa coraz ważniejszą rolę w utrzymaniu niezawodnej komunikacji bezprzewodowej.QianmurozwijaElastyczna antena słuchawkowado słuchawek dousznych TWS, słuchawek bezprzewodowych, urządzeń na przewodnictwo kostne i innych kompaktowych produktów audio Bluetooth, zapewniających elastyczne, ultracienkie i konfigurowalne rozwiązania RF do zastosowań o ograniczonej przestrzeni.

Niezawodna antena jest niezbędna do stabilnej komunikacji Bluetooth, zwłaszcza gdy słuchawki bezprzewodowe muszą działać w wyjątkowo kompaktowych i nieregularnych przestrzeniach wewnętrznych. AElastyczna antena słuchawkowawykorzystuje elastyczne podłoże PI lub LCP z precyzyjnym wzorem promieniowania przewodzącego, dzięki czemu antena dopasowuje się do zakrzywionych powierzchni, zachowując jednocześnie niezawodną wydajność RF.

Spis treści

• Dlaczego konstrukcja anteny jest tak ważna w nowoczesnych słuchawkach?
• Co to jest elastyczna antena słuchawkowa?
• Jak działa elastyczna antena słuchawkowa?
• Jakie są główne zalety elastycznej anteny słuchawkowej?
• Gdzie można zastosować elastyczne anteny słuchawkowe?
• Jakie specyfikacje techniczne powinni wziąć pod uwagę kupujący?
• Jak wypada w porównaniu z tradycyjnymi antenami?
• Jak producenci powinni wybrać odpowiednią antenę?
• Dlaczego produkcja i testowanie RF mają znaczenie?
• Często zadawane pytania
• Wniosek

Dlaczego konstrukcja anteny jest tak ważna w nowoczesnych słuchawkach?

Słuchawki bezprzewodowe wykorzystują komunikację radiową do wymiany dźwięku i danych sterujących ze smartfonami, tabletami, komputerami i innymi urządzeniami obsługującymi technologię Bluetooth. Chociaż antena zajmuje tylko niewielką ilość przestrzeni fizycznej, jej konstrukcja może mieć duży wpływ na wydajność sieci bezprzewodowej.

Środowisko wewnętrzne nowoczesnych słuchawek TWS jest szczególnie wymagające. Baterie, głośniki, mikrofony, elementy ładujące, procesory, konstrukcje ekranujące i komponenty mechaniczne konkurują o ograniczoną przestrzeń. Jednocześnie antena działa blisko ciała człowieka, co może mieć wpływ na propagację częstotliwości radiowej i charakterystykę sygnału.

Tradycyjne rozwiązania antenowe mogą wymagać dedykowanej przestrzeni PCB lub stosunkowo dużej powierzchni instalacyjnej. Elastyczna antena daje inżynierom większą swobodę w ustawianiu elementu promieniującego wzdłuż zakrzywionych powierzchni wewnętrznych, przedziałów akumulatorów, łodyg lub innych dostępnych obszarów.

Dlatego producenci opracowujący kompaktowe produkty Bluetooth powinni rozważyć wybór anteny na wczesnych etapach projektowania mechanicznego i RF, a nie traktować ją jako element montażu końcowego.

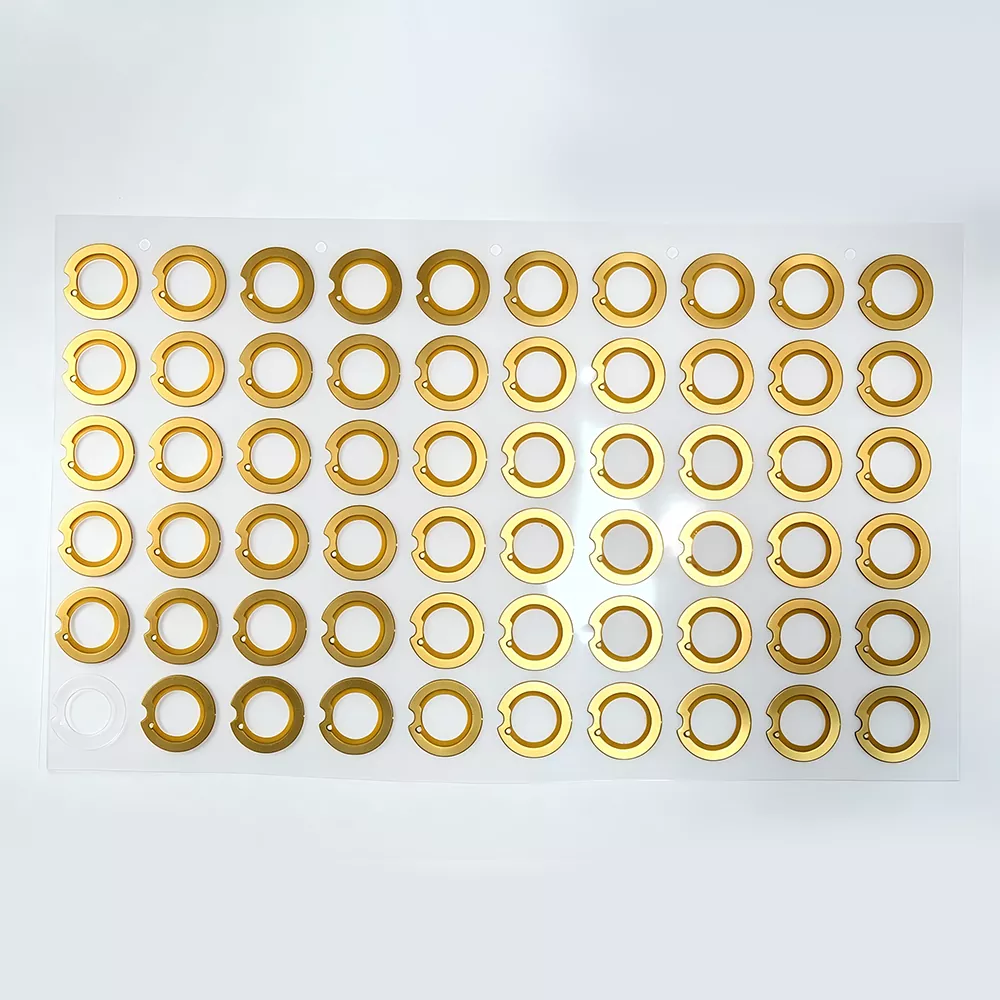

Co to jest elastyczna antena słuchawkowa?

A Elastyczna antena słuchawkowato miniaturowa antena RF przeznaczona do kompaktowych bezprzewodowych urządzeń audio. Zwykle wykorzystuje się elastyczne podłoże PI lub LCP z przewodzącym wzorem promieniowania utworzonym w wyniku precyzyjnych procesów produkcji i trawienia.

W przeciwieństwie do sztywnych anten PCB, elastyczna konstrukcja może się wyginać i dopasowywać do zakrzywionych lub nieregularnych powierzchni. Dzięki temu nadaje się szczególnie do produktów, w których dostępna wnęka na antenę jest wąska, zakrzywiona lub trudna do zmieszczenia w konwencjonalnych sztywnych komponentach.

Elastyczne anteny słuchawek są zwykle projektowane dla pasma Bluetooth ISM 2,4 GHz i mogą obsługiwać nowoczesne aplikacje Bluetooth. W zależności od projektu producenci mogą dostosować wymiary anteny, podłoże, długość przewodu, konfigurację terminali i metodę instalacji, aby dopasować je do architektury produktu.

Ta elastyczność konstrukcyjna sprawia, że ​​anteny oparte na FPC są szczególnie atrakcyjne dla słuchawek dousznych TWS, słuchawek bezprzewodowych, słuchawek z przewodnictwem kostnym, urządzeń z pałąkiem na szyję i innych kompaktowych produktów bezprzewodowych.

Jak działa elastyczna antena słuchawkowa?

Zasada działania elastycznej anteny słuchawkowej opiera się na przetwarzaniu elektrycznych sygnałów RF na fale elektromagnetyczne i odbieraniu energii elektromagnetycznej z otaczającego środowiska.

1. Chipset Bluetooth generuje sygnał elektryczny o wysokiej częstotliwości.
2. Sygnał RF przemieszcza się ścieżką transmisji w kierunku anteny.
3. Przewodzący wzór promieniowania przekształca sygnał elektryczny w energię elektromagnetyczną.
4. Antena emituje sygnał do otoczenia.
5. Podczas odbioru antena przechwytuje sygnały elektromagnetyczne przesyłane przez sparowane urządzenie Bluetooth.
6. Odebrana energia RF jest przetwarzana na sygnał elektryczny i przekazywana do modułu komunikacyjnego Bluetooth.

Ponieważ słuchawki i wkładki douszne są noszone blisko ciała, szczególnie ważne jest dopasowanie anteny, uziemienie i jej umiejscowienie. Ciało ludzkie, bateria, elementy metalowe i materiały obudowy mogą mieć wpływ na impedancję anteny i charakterystykę promieniowania.

Dlatego też istotne jest odpowiednie dostrojenie częstotliwości radiowej. Dobrze zaprojektowana antena powinna być oceniana wewnątrz rzeczywistej obudowy produktu, a nie testowana jedynie jako izolowany element. Pomaga to inżynierom zidentyfikować efekty odstrojenia i zoptymalizować ostateczną wydajność sieci bezprzewodowej.

Jakie są główne zalety elastycznej anteny słuchawkowej?

Ultra cienka konstrukcja

Przestrzeń jest jednym z największych wyzwań w rozwoju słuchawek TWS. Elastyczna konstrukcja anteny FPC pozwala producentom zintegrować komponent RF w wąskich przestrzeniach bez zajmowania nadmiernej objętości mechanicznej.

W zależności od konfiguracji, elastyczna antena może mieć grubość około 0,12–0,30 mm, a typowe opcje obejmują 0,15 mm, 0,20 mm i 0,25 mm. Pomaga to projektantom produktów zoptymalizować cenną przestrzeń wewnętrzną.

Doskonała elastyczność

Elastyczne podłoże umożliwia antenie podążanie za zakrzywionymi i nieregularnymi powierzchniami wewnętrznymi. Jest to szczególnie przydatne, gdy konwencjonalna sztywna antena nie mieści się w dostępnej konstrukcji.

W przypadku produktów narażonych na wielokrotne zginanie lub ruch mechaniczny, kolejnym ważnym czynnikiem jest trwałość zginania. Właściwy dobór podłoża i konstrukcja kleju może poprawić niezawodność mechaniczną podczas długotrwałego użytkowania.

Stabilna wydajność Bluetooth RF

Wydajność anteny zależy nie tylko od samego elementu promieniującego. Konstrukcja punktu zasilania, uziemienie, dopasowanie impedancji, pozycja instalacji i pobliskie komponenty mogą mieć wpływ na charakterystykę częstotliwości radiowej.

Z tego powodu profesjonalny dostawca anten powinien być w stanie zapewnić wsparcie w zakresie projektowania częstotliwości radiowych i zalecenia dotyczące strojenia, zamiast po prostu dostarczać standardową antenę.

Łatwy montaż

Elastyczne anteny mogą być dostarczane z odporną na ciepło warstwą samoprzylepną, umożliwiającą ich przymocowanie bezpośrednio do przeznaczonej powierzchni wewnętrznej. Może to zmniejszyć potrzebę stosowania dodatkowych mechanicznych konstrukcji mocujących i uprościć montaż.

Wysokie możliwości dostosowywania

Różne obudowy słuchawek wymagają różnej geometrii anten. Indywidualne rozwiązanie może uwzględniać różnice w:

• Zarys i wymiary anteny
• Częstotliwość robocza
• Długość przewodu
• Typ złącza i terminala
• Substrat PI lub LCP
• Miejsce instalacji
• Promień gięcia
• Konstrukcja obudowy produktu

Gdzie można zastosować elastyczne anteny słuchawkowe?

Chociaż technologia ta jest silnie kojarzona ze słuchawkami dousznymi TWS, elastyczne anteny mogą obsługiwać znacznie szerszą gamę kompaktowych bezprzewodowych produktów audio.

Jakie specyfikacje techniczne powinni wziąć pod uwagę kupujący?

Zaopatrując się w elastyczną antenę od producenta lub dostawcy z Chin, kupujący powinni ocenić zarówno specyfikacje elektryczne, jak i mechaniczne. Antena pasująca do dostępnej przestrzeni może nadal wymagać dostrojenia częstotliwości radiowej po zainstalowaniu wewnątrz gotowego produktu.

Wartości te należy traktować jako specyfikacje referencyjne. Ostateczna wydajność zależy od projektu anteny, układu PCB, struktury uziemienia, materiału obudowy, pozycji instalacji i ogólnej architektury RF.

Jak wypada w porównaniu z tradycyjnymi antenami?

Producenci zazwyczaj mają do rozważenia kilka technologii anten, w tym anteny sprężynowe, sztywne anteny PCB i elastyczne anteny FPC. Najbardziej odpowiednia opcja zależy od architektury produktu, dostępnej przestrzeni, docelowego kosztu, wymagań RF i oczekiwanej wielkości produkcji.

W przypadku wkładek dousznych o nieregularnej konstrukcji obudowy lub wyjątkowo ograniczonej przestrzeni wewnętrznej elastyczna konstrukcja FPC może zapewnić znaczną przewagę w zakresie integracji mechanicznej. Umożliwia projektantom anten obejście istniejących komponentów zamiast wymagać, aby cała konstrukcja produktu mieściła sztywną antenę.

Jak producenci powinni wybrać odpowiednią antenę?

Wybór anteny słuchawkowej należy rozpocząć od gotowego produktu, a nie od ogólnego katalogu anten. Poniższe czynniki mogą pomóc producentom w podjęciu bardziej niezawodnej decyzji.

1. Zmierz dostępną przestrzeń.Podaj dokładne informacje o długości, szerokości, wysokości, krzywiznach i otaczających elementach wnęki anteny.
2. Zdefiniuj wymagania RF.Sprawdź zakres częstotliwości Bluetooth, oczekiwaną odległość komunikacji, wymagania dotyczące impedancji i lokalizację anteny.
3. Weź pod uwagę materiały mieszkaniowe.Plastik, metal, baterie, elementy ekranujące i inne struktury przewodzące mogą wpływać na wydajność częstotliwości radiowej.
4. Oceń wymagania mechaniczne.Produkty narażone na wibracje, ruch lub wielokrotne zginanie wymagają odpowiedniej elastyczności i dobrego mocowania.
5. Poproś o próbki prototypów.Testowanie anteny wewnątrz rzeczywistej obudowy zapewnia bardziej znaczące wyniki niż niezależna ocena anteny.
6. Przejrzyj możliwości produkcyjne.W przypadku projektów produkcji masowej należy ocenić spójność jakości, testy RF, dostosowywanie, dokumentację i możliwości dostawy.

Dostarczenie dokładnych rysunków produktu 2D lub 3D na etapie opracowywania pozwala producentowi anteny na skuteczniejszą optymalizację projektu. Walidacja prototypu może następnie pomóc zmniejszyć ryzyko wykrycia problemów z częstotliwością radiową po rozpoczęciu oprzyrządowania i masowej produkcji.

Dlaczego produkcja i testowanie RF mają znaczenie?

Wydajność anteny w dużym stopniu zależy od spójności produkcji. Niewielkie różnice w wymiarach, wzorach przewodzących, rozmieszczeniu złączy, rozmieszczeniu kleju lub właściwościach podłoża mogą mieć wpływ na ostateczny wynik RF.

Dlatego doświadczony producent anteny powinien dostarczyć coś więcej niż tylko fizyczny komponent. Inżynieria RF, opracowywanie próbek, dopasowywanie impedancji, strojenie, kontrola produkcji i dokumentacja techniczna mogą przyczynić się do bardziej przewidywalnego procesu rozwoju produktu.

Profesjonalne testy RF mogą obejmować weryfikację wydajności w komorze bezechowej, testy środowiskowe, cykliczne zmiany temperatury, mechaniczne testy zginania i inne procedury kontroli jakości zgodnie z wymaganiami aplikacji.

W przypadku zamówień międzynarodowych ważna jest także dokumentacja i zapewnienie jakości. W zależności od projektu kupujący mogą potrzebować dokumentacji zgodności materiałów, raportów z inspekcji, informacji o opakowaniu, dokumentów handlowych i innego wsparcia związanego z eksportem.

Często zadawane pytania

P1: Co to jest elastyczna antena słuchawkowa?

Elastyczna antena słuchawkowa to cienka, zginana antena RF przeznaczona do kompaktowych bezprzewodowych produktów audio, takich jak słuchawki douszne TWS, słuchawki Bluetooth, słuchawki z przewodnictwem kostnym i bezprzewodowe zestawy słuchawkowe. Jego elastyczne podłoże pozwala mu dopasować się do zakrzywionych powierzchni wewnętrznych.

P2: Czy elastyczna antena słuchawkowa obsługuje Bluetooth 5.3?

Tak. Prawidłowo zaprojektowana antena 2,4 GHz może być używana w aplikacjach Bluetooth 5.3, jeśli układ RF, dopasowanie impedancji, uziemienie i warunki instalacji są prawidłowo zastosowane.

P3: Czy można dostosować wymiary anteny?

Tak. Elastyczne anteny można dostosować do wewnętrznej przestrzeni produktu i struktury mechanicznej. Parametry takie jak długość, szerokość, kształt, grubość, długość przewodu, konfiguracja złącza i sposób instalacji można dostosować do wymagań projektu.

P4: Jakie materiały podłoża są powszechnie dostępne?

PI i LCP to powszechnie stosowane elastyczne materiały podłoża antenowego. Wybór odpowiedniego materiału zależy od wymaganych właściwości RF, elastyczności mechanicznej, warunków temperaturowych, wymagań dotyczących niezawodności i docelowych kosztów produkcji.

P5: Czy elastyczna antena może mieć samoprzylepną warstwę?

Tak. Samoprzylepny podkład może uprościć instalację, umożliwiając przymocowanie anteny bezpośrednio do zamierzonej powierzchni wewnętrznej. Rodzaj kleju należy dobrać w zależności od temperatury pracy, materiału obudowy, procesu montażu i przewidywanych warunków pracy.

P6: Jakie informacje powinni podać kupujący, prosząc o niestandardową antenę?

W idealnym przypadku kupujący powinien dostarczyć rysunki produktu, dostępne miejsce na antenę, informacje o układzie PCB, docelowe pasmo częstotliwości, wymagania dotyczące złączy, materiał obudowy, miejsce instalacji, wymagania mechaniczne i oczekiwane środowisko zastosowania. Informacje te pomagają producentowi opracować bardziej odpowiednie rozwiązanie antenowe.

P7: Dlaczego należy testować działanie anteny w produkcie końcowym?

Antena nie działa niezależnie. Baterie, płytki drukowane, elementy metalowe, obudowa z tworzywa sztucznego, konstrukcje uziemiające i ciało ludzkie mogą mieć wpływ na wydajność częstotliwości radiowej. Testowanie anteny wewnątrz ostatecznej obudowy zapewnia zatem bardziej realistyczną ocenę stabilności połączenia i ogólnej wydajności sieci bezprzewodowej.

Wniosek

Rosnące zapotrzebowanie na mniejsze i bardziej inteligentne bezprzewodowe produkty audio stwarza coraz bardziej złożone wyzwania związane z integracją anten. AElastyczna antena słuchawkowaoferuje skuteczne rozwiązanie łączące kompaktowe wymiary, elastyczność mechaniczną, konfigurowalną geometrię i niezawodną wydajność Bluetooth RF. W przypadku słuchawek dousznych TWS, słuchawek z przewodnictwem kostnym, urządzeń z pałąkiem na szyję i innych kompaktowych produktów bezprzewodowych technologia elastycznych anten może zapewnić większą swobodę projektowania, pomagając jednocześnie producentom pokonać zatłoczone struktury wewnętrzne.

W przypadku firm poszukujących niestandardowych rozwiązań antenowych współpraca z doświadczonym producentem może uprościć opracowywanie prototypów, dostrajanie częstotliwości radiowych, testowanie i produkcję masową. Jeśli opracowujesz nowe słuchawki bezprzewodowe, wkładkę douszną TWS lub produkt audio Bluetooth i potrzebujesz anteny dopasowanej do Twoich konkretnych wymagań mechanicznych i RF,skontaktuj się z namiaby omówić rysunki, specyfikacje techniczne, wymagania dotyczące dostosowywania, próbki i plany produkcyjne z zespołem inżynierów anten Qianmu.
