Elastyczna antena z obwodem drukowanym (FPC)

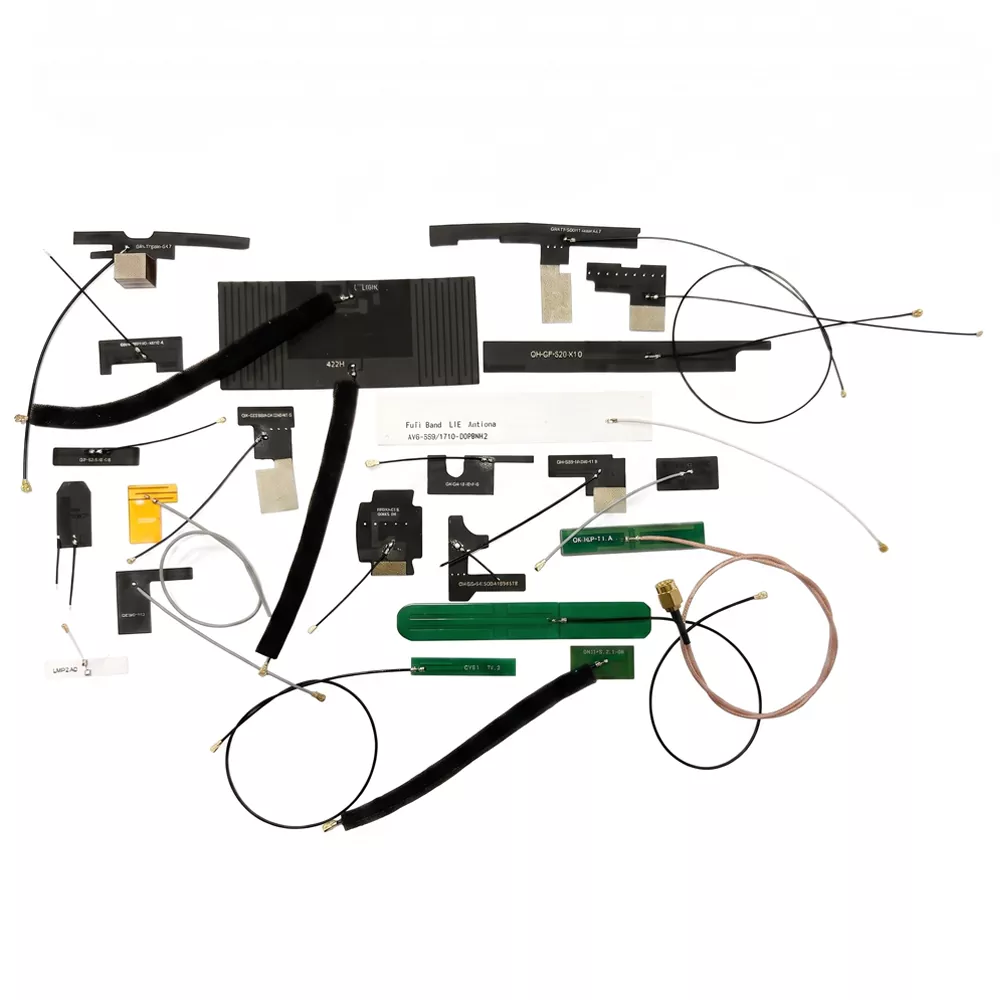

Co to jest antena FPC?

Antena FPC, czyli antena z elastycznym obwodem drukowanym (FPC), wykorzystuje jako podłoże elastyczne folie PI i PET i jest wytwarzana poprzez trawienie i drukowanie w celu utworzenia obwodów antenowych. Charakteryzuje się lekkością, cienką, elastyczną i zginaną charakterystyką, dzięki czemu dopasowuje się do zakrzywionych powierzchni. Jego grubość waha się od 0,03 do 0,2 mm, a waga jest mniejsza niż 1 gram. Antena może przesyłać i odbierać sygnały bezprzewodowe i jest kompatybilna z protokołami, w tym WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT i LoRa, obejmującymi pasma częstotliwości 2,4 GHz, 5 GHz i 5,8 GHz. Qianmu Communications to profesjonalny producent anten FPC z wieloletnim głębokim doświadczeniem w branży. Jesteśmy wyposażeni w trzy mikrofalowe komory bezechowe i zatrudniamy ponad dziesięciu wyspecjalizowanych pracowników badawczo-rozwojowych, co pozwala nam świadczyć kompleksowe usługi — od projektowania rozwiązań antenowych po masową produkcję.

Kluczowy punkt sprzedaży

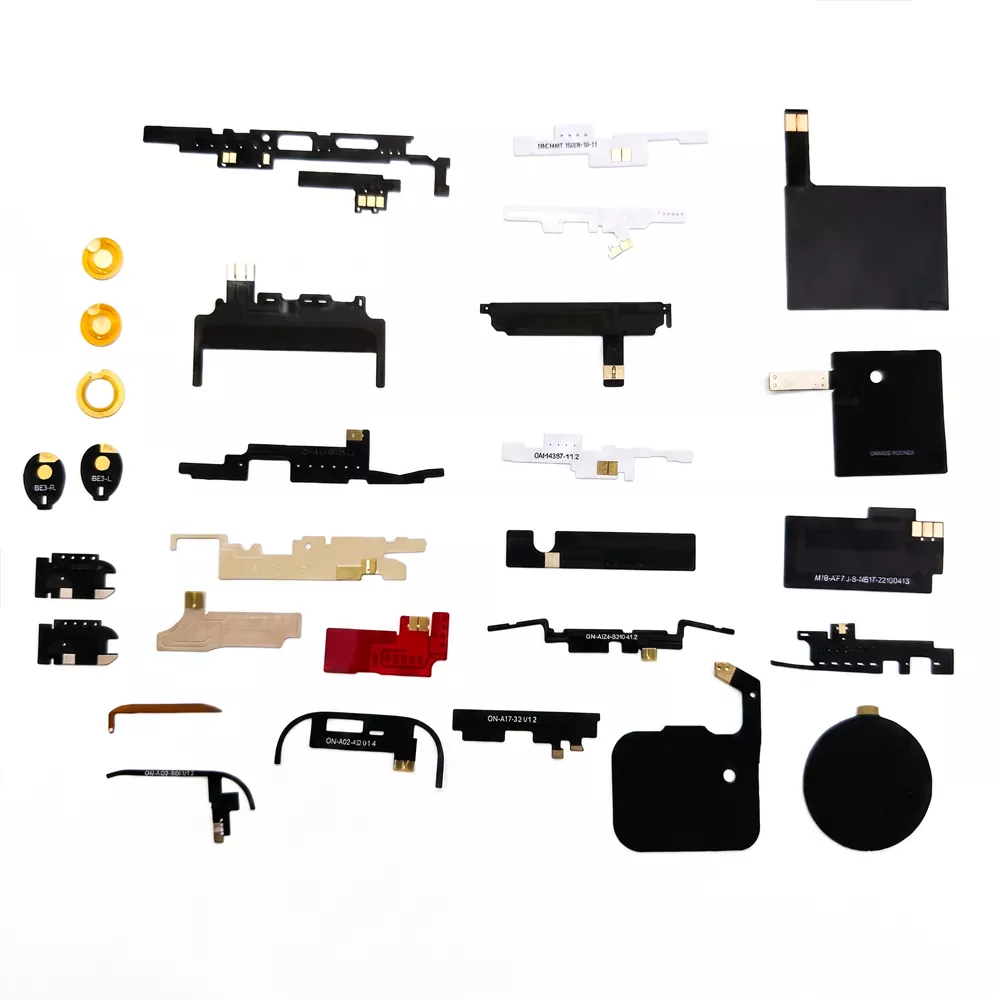

Ultracienkie i elastyczne, wolne w przestrzeni.

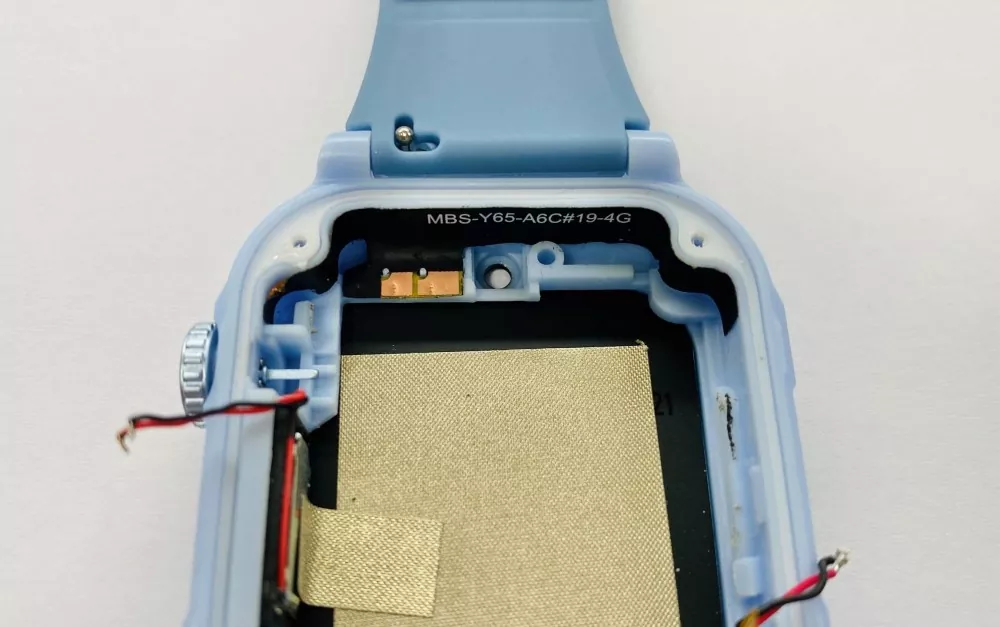

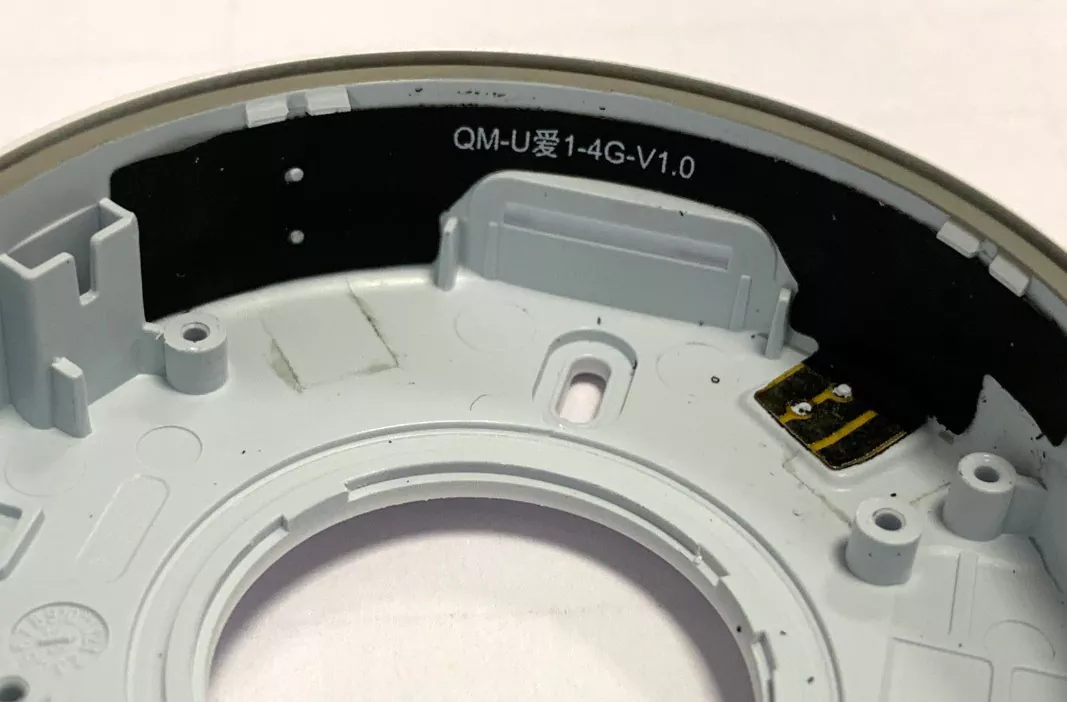

Elastyczna antena drukowana (FPC) ma grubość zaledwie 0,03–0,2 mm i można ją dowolnie zginać lub składać. Można ją wyginać o 90° wzdłuż wewnętrznej ścianki wnęki wewnątrz urządzenia, doskonale dopasowując się do różnych skomplikowanych projektów konstrukcyjnych. Niezależnie od tego, czy obudowa urządzenia jest płaska, czy zakrzywiona, antena FPC z łatwością dopasowuje się do jej powierzchni.

Wielopasmowy zasięg szerokopasmowy

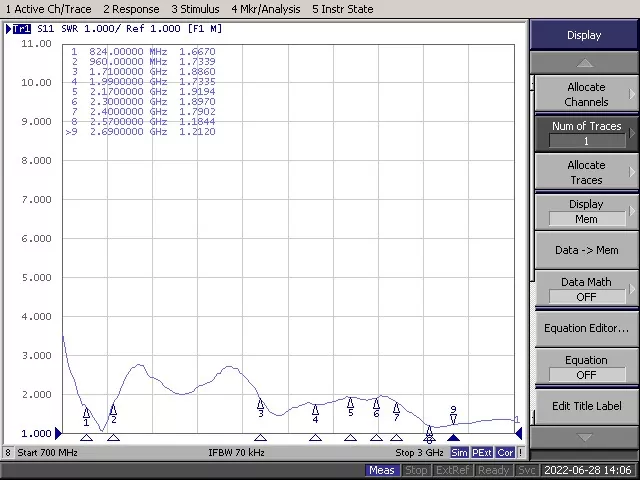

Obsługuje wiele protokołów komunikacyjnych, w tym 4G/5G, pełnozakresowe Wi-Fi, Bluetooth, GPS/GNSS, LoRa i NFC. Jednoukładowa antena FPC może pokrywać pasma częstotliwości od 700 MHz do 2700 MHz — lub nawet szersze. Aby sprostać potrzebom komunikacyjnym urządzeń pracujących w wielu trybach i wielu częstotliwościach.

Lekka konstrukcja

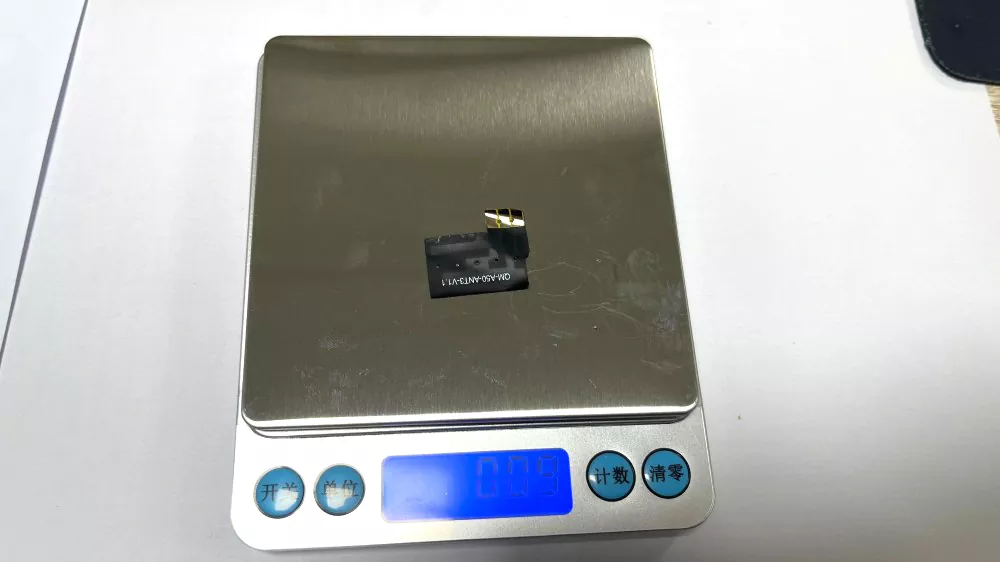

Antena FPC waży mniej niż 1 gram. Ponad 50% lżejsza niż tradycyjne anteny metalowe. W przypadku produktów wrażliwych na wagę, takich jak urządzenia do noszenia i drony, najlepszym wyborem są anteny FPC.

Gotowy do użycia od razu po wyjęciu z pudełka, łatwy w montażu.

Zawiera standardowe podłoże samoprzylepne 3M 300LSE umożliwiające szybki montaż metodą odklejenia i przyklejenia w ciągu 2 minut. Dostępne ze złączami IPEX, U.FL, MHF4 i innymi.

Ważne uwagi dotyczące instalacji anteny

1. Trzymaj z dala od metalowych powierzchni

Nie instaluj anteny bezpośrednio na powierzchniach metalowych lub w ich pobliżu, ponieważ może to mieć wpływ na dopasowanie impedancji, zmienić charakterystykę promieniowania i zmniejszyć ogólną wydajność anteny.

2. Unikaj nadmiernego zginania

Nie należy nadmiernie zginać ani składać anteny podczas instalacji, ponieważ nadmierne odkształcenie może spowodować uszkodzenie wewnętrznego przewodnika i negatywnie wpłynąć na wydajność częstotliwości radiowej.

3. Zapewnij bezpieczną instalację

Zamocuj antenę pewnie i równomiernie podczas instalacji, aby zapobiec odkształceniom, które mogłyby mieć wpływ na wydajność promieniowania i stabilność sygnału.

4. Zachowaj wystarczający odstęp wokół anteny

Zachowaj odstęp co najmniej 5 mm nad i po obu stronach anteny. Aby zapewnić optymalną wydajność, należy unikać umieszczania metalowych elementów, ścieżek sygnału o dużej szybkości lub dużych obszarów miedzianych w pobliżu anteny.

5. Podczas montażu należy zachować ostrożność

Chociaż antena ma elastyczną konstrukcję, materiał FPC ma ograniczoną wytrzymałość mechaniczną. Podczas instalacji i montażu należy unikać nadmiernego ciągnięcia, skręcania lub uderzania.

6. Przechowywać w suchym środowisku

Unikaj przechowywania anteny w środowiskach o wysokiej temperaturze lub dużej wilgotności. Utrzymuj produkt w suchości, aby zachować stabilne parametry elektryczne i długoterminową niezawodność.

Kontrola jakości i testowanie

Qianmu Communications stosuje ścisłe zarządzanie jakością w całym procesie produkcyjnym, obejmującym kontrolę surowców, monitorowanie produkcji i testowanie gotowego produktu.

Kontrola przychodzącego materiału

Wszystkie przychodzące materiały, w tym podłoża FPC, folie miedziane, kleje i złącza, przechodzą ścisłą kontrolę jakości w celu zapewnienia niezawodności i spójności.

Kontrola optyczna AOI

Automatyczna kontrola optyczna (AOI) służy do sprawdzania dokładności poprowadzenia obwodu anteny, jakości połączeń lutowanych i wyglądu produktu, aby zapobiec wadom produkcyjnym.

Testowanie wydajności RF

Kluczowe parametry RF, w tym współczynnik fali stojącej napięcia (VSWR), wzmocnienie i charakterystyka promieniowania, są testowane w profesjonalnej ciemni, aby upewnić się, że wydajność anteny spełnia wymagania.

Testowanie niezawodności środowiskowej

Anteny poddawane są różnym testom niezawodności, w tym testom cyklicznym w wysokich i niskich temperaturach, testom wilgotności, testom wytrzymałości na zginanie i innym ocenom środowiskowym.

Zarządzanie spójnością partii

Ścisła kontrola produkcji zapewnia stałą wydajność i stabilną jakość każdej partii produktu.

Profesjonalne doświadczenie w produkcji anten

Od ponad dwudziestu lat firma Qianmu Communications działa w branży anten terminalowych, koncentrując się na badaniach i rozwoju, produkcji i sprzedaży anten terminali do komunikacji bezprzewodowej. Nasze produkty są szeroko stosowane w urządzeniach komunikacji mobilnej, w tym smartfonach, tabletach, systemach płatności mobilnych, dronach, urządzeniach do ładowania bezprzewodowego, samochodach, stacjach bazowych i urządzeniach do noszenia.

Jak wybrać antenę FPC

1. Potwierdź częstotliwość roboczą

Zidentyfikuj technologie bezprzewodowe wymagane przez Twoje urządzenie, takie jak 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa lub NFC. Wybierz antenę obsługującą wszystkie wymagane pasma częstotliwości.

2. Oceń dostępną przestrzeń instalacyjną

Zmierz dostępną przestrzeń wewnątrz urządzenia, w tym długość, szerokość i pozycję montażową. Dzięki elastycznej konstrukcji i dostosowywalnym wymiarom anteny FPC doskonale nadają się do obudów kompaktowych lub o nieregularnym kształcie.

3. Sprawdź typ złącza RF

Sprawdź złącze RF używane na płytce drukowanej, takie jak IPEX, U.FL lub MHF4. Aby zapewnić niezawodne działanie sygnału radiowego, złącze anteny musi pasować do interfejsu modułu.

4. Przejrzyj kluczowe parametry RF

· Wzmocnienie: Wybierz odpowiednie wzmocnienie w zależności od aplikacji i środowiska instalacji.

· VSWR: Ogólnie zalecana jest wartość poniżej 2,0 w ​​celu dobrego dopasowania impedancji.

· Wydajność: Wyższa wydajność pomaga poprawić wydajność transmisji i czułość odbiornika.

· Impedancja: Standardowa impedancja RF wynosi 50 Ω i powinna odpowiadać modułowi RF.

5. Rozważ opcje dostosowywania

Jeśli standardowe produkty nie spełniają Twoich wymagań projektowych, wybierz producenta anten FPC, który zapewnia usługi dostosowywania, w tym wymiary anteny, długość kabla, typ złącza i strojenie RF.

6. Oceń możliwości dostawcy

Wybierz dostawcę anten FPC z ustalonym systemem zarządzania jakością, wiedzą inżynieryjną RF i niezawodnymi możliwościami produkcyjnymi, aby zapewnić stałą jakość produktu i długoterminowe dostawy.

Często zadawane pytania

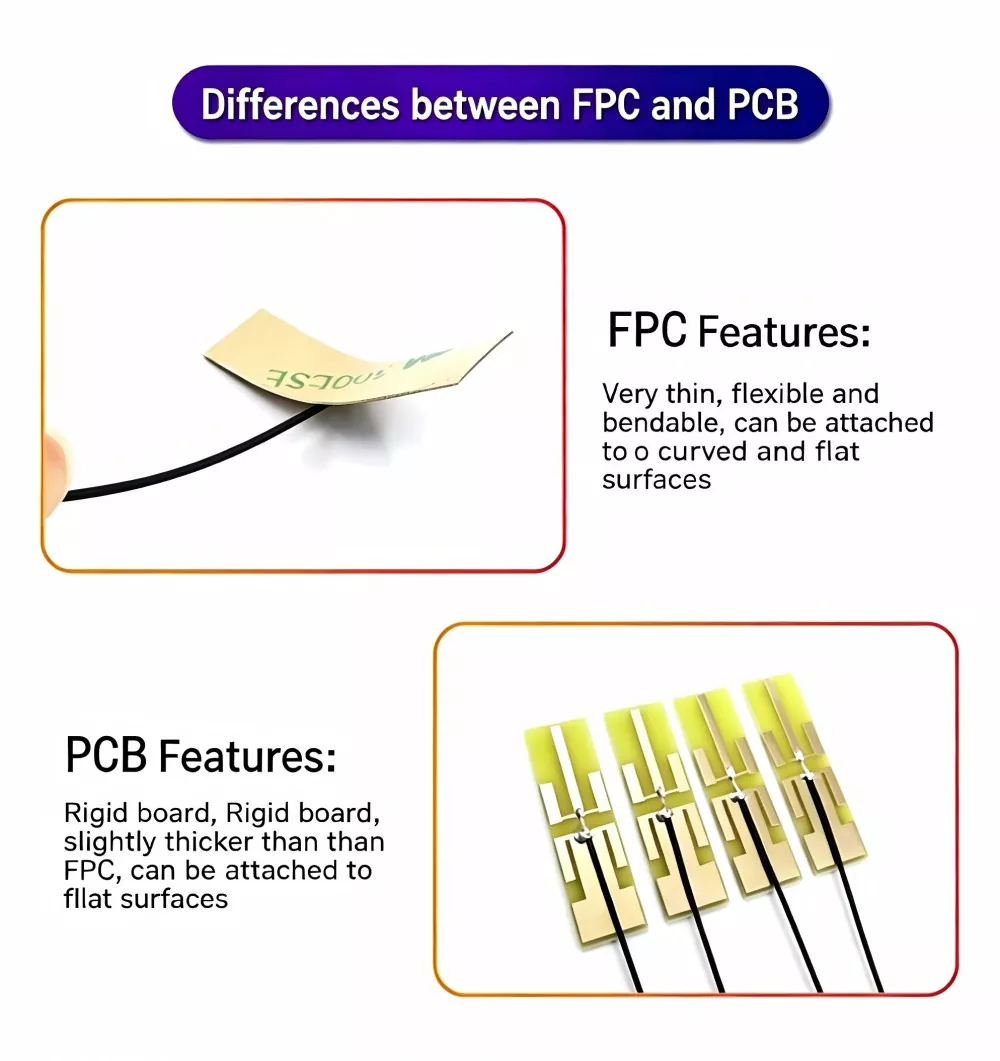

P1: Jak wybrać pomiędzy anteną FPC a anteną PCB?

Odp.: FPC jest elastyczny i zginany, idealny do montażu w zakrzywionych, wąskich przestrzeniach – preferowany w przypadku lekkich, cienkich urządzeń. PCB sztywna, odpowiednia tylko do powierzchni płaskich; wybierz tę opcję, jeśli Twój budżet jest ograniczony i masz dużo wolnego miejsca.

P2: Jakie pasma częstotliwości obsługuje antena FPC?

Odp.: Anteny FPC firmy Qianmu Communication pokrywają częstotliwości od 13,56 MHz NFC do 6 GHz 5G i obsługują technologie bezprzewodowe, w tym 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa i ZigBee.

P3: Jaka jest temperatura pracy anteny FPC?

Odp.: -45 ℃ do + 85 ℃, spełniając standardy użytkowania przemysłowego.

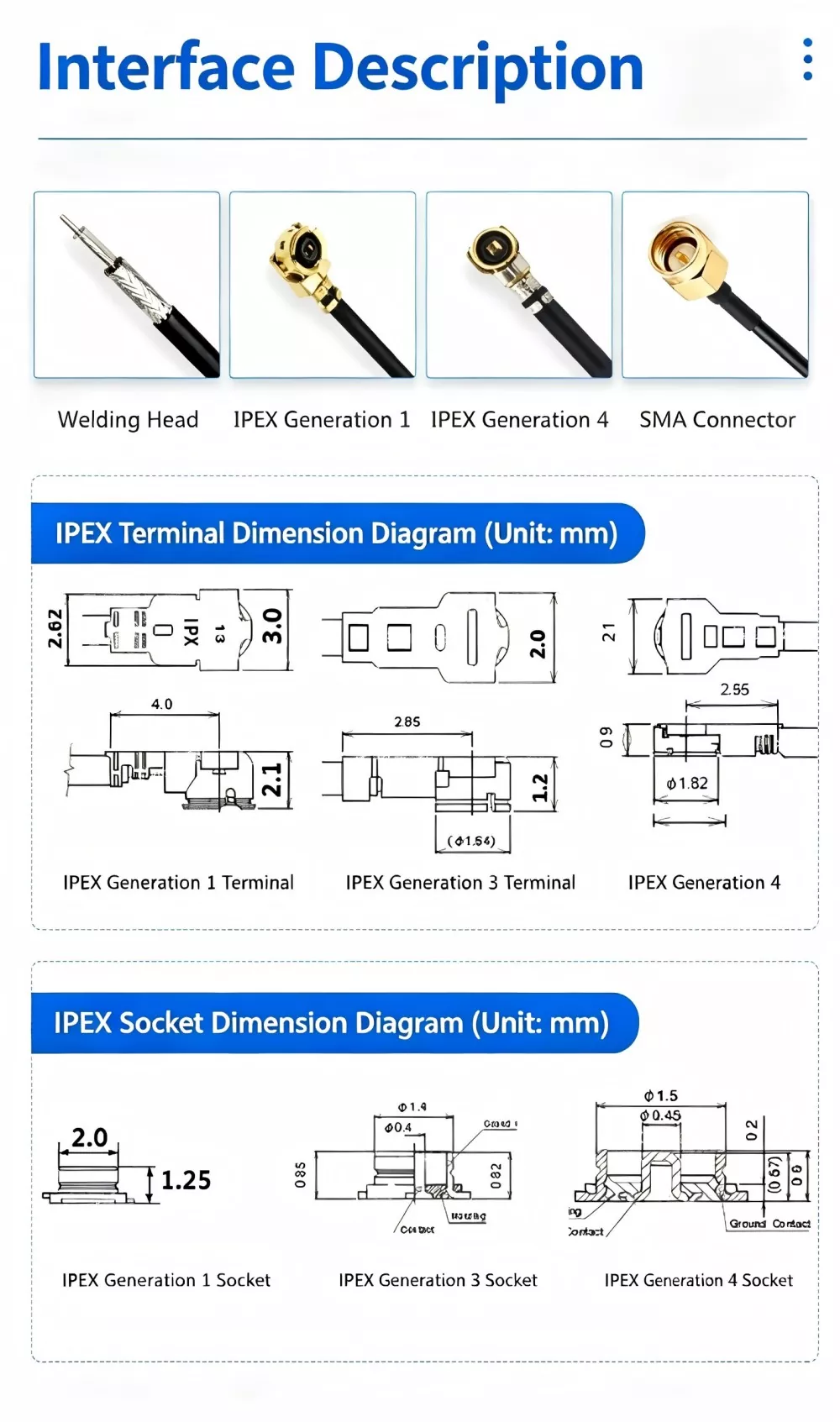

P4: Jakie są różnice między złączami IPEX, U.FL i MHF4?

Odp.: Wszystkie są miniaturowymi złączami RF o wymiarach U.FL > MHF4. MHF4 jest jeszcze mniejszy i jest powszechnie stosowany w zastosowaniach 5G; po prostu wybierz złącze w oparciu o specyfikacje interfejsu płyty głównej.

P5: Czy obsługuje dostosowywanie małych partii?

Odp.: Oferujemy wsparcie i możemy obsłużyć cały proces zamówienia – od projektu schematu i prototypowania po produkcję na małą i dużą skalę.
