Antena NFC

Co to jest miękka antena zintegrowana z NFC? Co to jest antena aktywna?

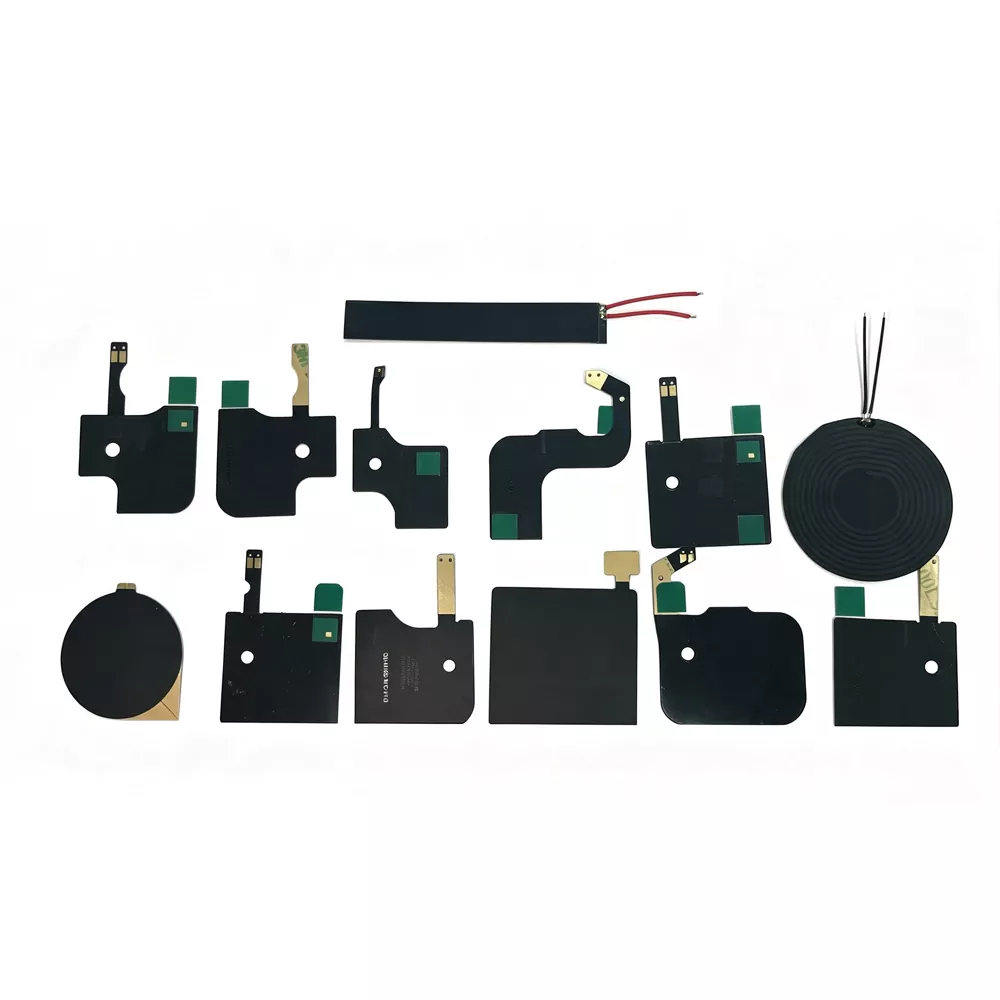

Wbudowana miękka antena 1.1 NFC (elastyczna antena FPC)

Wbudowana elastyczna antena NFC (antena z elastycznym obwodem drukowanym NFC) to rodzaj anteny NFC produkowanej na podłożu z elastycznej płytki drukowanej (FPC) i zaprojektowanej do pracy w paśmie częstotliwości 13,56 MHz. Wykorzystuje miedź elektrolityczną jako materiał przewodzący cewki i przyjmuje precyzyjny proces trawienia, aby utworzyć niestandardowe wzory cewek o określonych zwojach i strukturach geometrycznych. W połączeniu z ferrytową folią magnetyczną jako warstwą izolacyjną, tę elastyczną antenę można łatwo zintegrować z urządzeniami elektronicznymi za pomocą samoprzylepnych lub odklejanych rozwiązań montażowych 3M.

Podstawowe komponenty:

- Podłoże FPC:Elastyczny materiał na płytki drukowane zapewniający lekkość i zginanie, o grubości w zakresie 0,14–0,27 mm.

- Cewka miedziana:Struktura cewki, wytwarzana poprzez trawienie miedzią elektrolityczną, określa indukcyjność anteny i wydajność częstotliwości rezonansowej.

- Warstwa ferrytowa:Materiał magnetyczny o wysokiej przepuszczalności, który redukuje zakłócenia powodowane przez metale, poprawia izolację pola magnetycznego i poprawia kierunkowość transmisji sygnału.

- Warstwa klejąca:Wykorzystuje oryginalne materiały samoprzylepne 3M, oferując niezawodną siłę wiązania i doskonałą odporność na wysoką temperaturę.

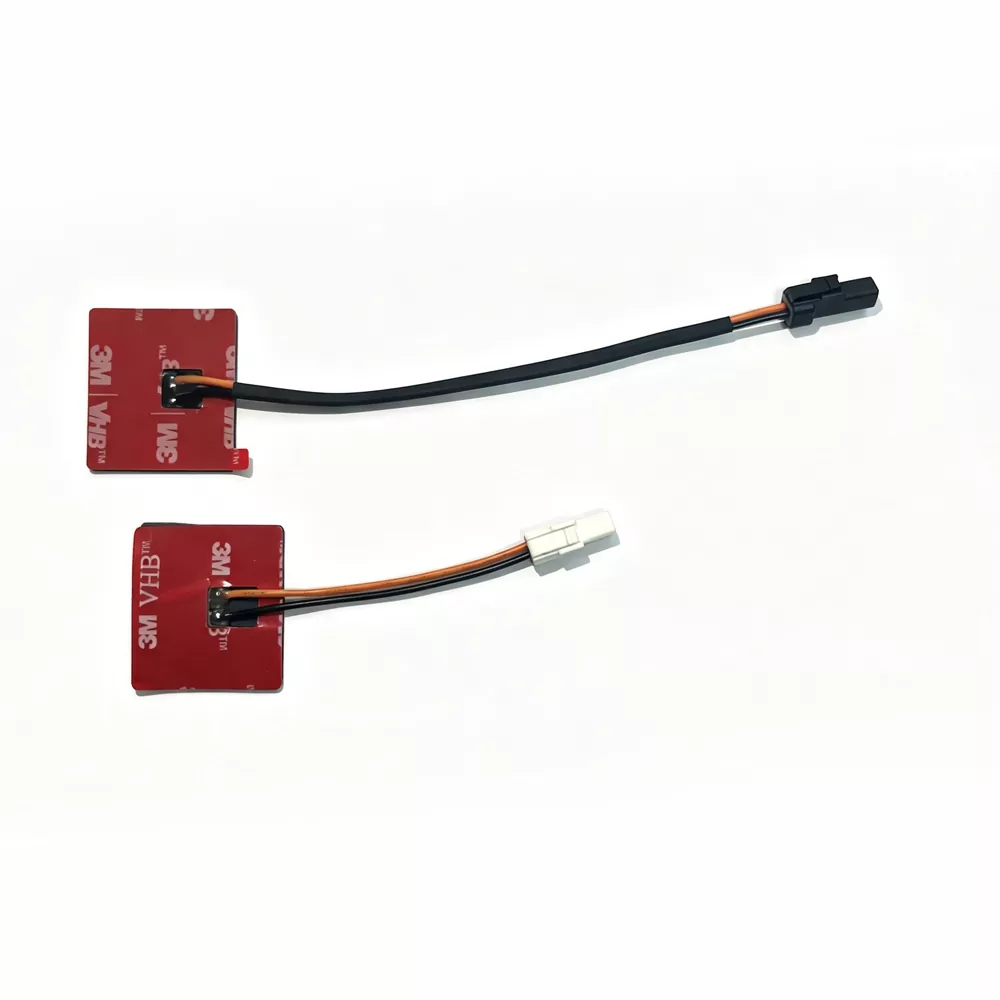

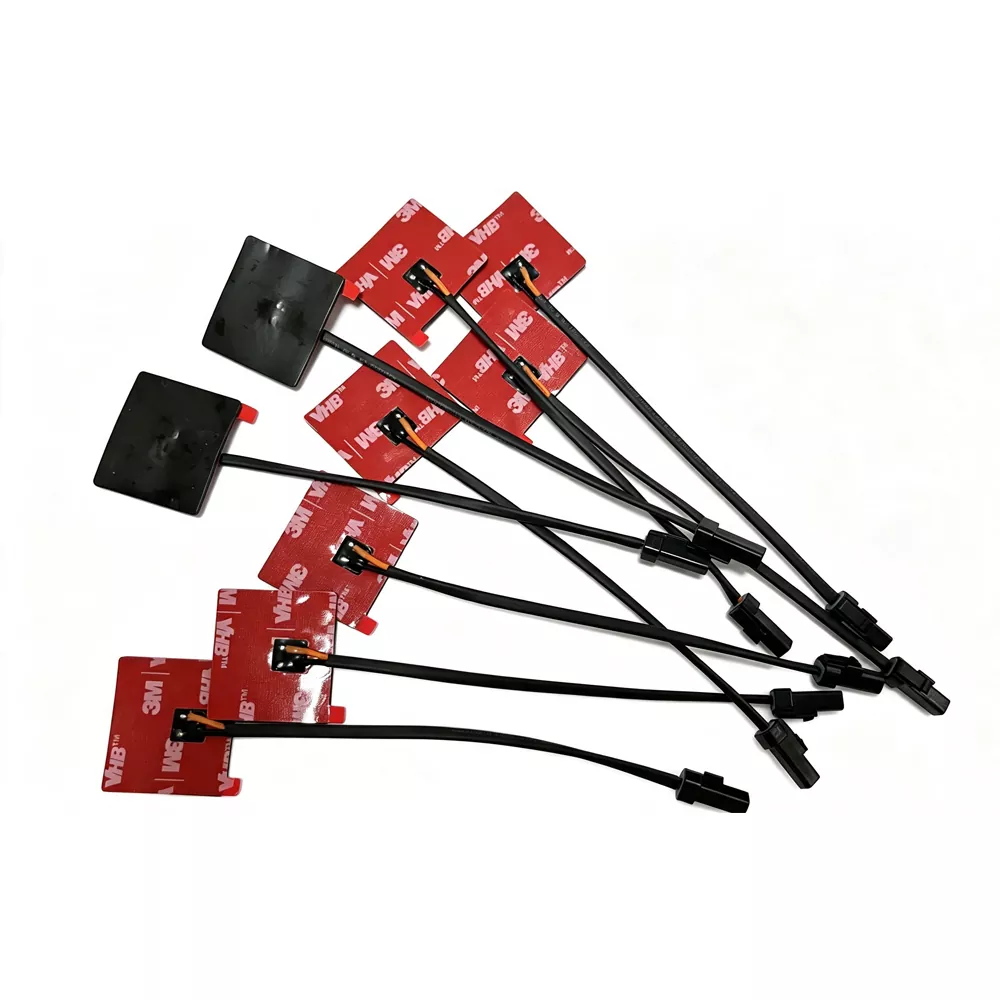

- Metody połączenia:Obsługuje różne opcje połączeń, w tym terminale IPEX, głowice lutownicze, styki sprężynowe i inne niestandardowe interfejsy.

Aktywna antena NFC 1.2

Aktywna antena NFC odnosi się do systemu antenowego, który w oparciu o konwencjonalną antenę NFC integruje aktywny bezdotykowy moduł czołowy lub obwód wzmacniający/sterujący sygnał.

Obowiązujące urządzenia

Dlaczego warto wybrać antenę NFC firmy Qianmu Communication?

1. Ultra cienka, elastyczna konstrukcja – grubość zaledwie 0,14–0,27 mm, doskonale nadaje się do ultracienkich urządzeń i elastycznych wymagań instalacyjnych.

2. Warstwa izolacyjna ferrytu — zawiera standardowy ferryt, skutecznie chroniący przed zakłóceniami ze środowiska metalicznego.

3. Wiele metod instalacji — obsługuje różne opcje, w tym samoprzylepny podkład 3M (klej usuwalny), zaciski IPEX i lutowanie.

4. Praca w szerokiej temperaturze - Zakres temperatury roboczej: -40 ℃ do + 85 ℃

5. W pełni zgodny z normami - spełnia normy środowiskowe RoHS

6. Usługi niestandardowe — w pełni konfigurowalna obsługa wymiarów, kształtów, zwojów cewek, wartości indukcyjności i innych.

7. Szybka dostawa - szybka produkcja próbek i wydajna dostawa do produkcji masowej.

8. Profesjonalne wsparcie symulacyjne - Zapewnienie symulacji elektromagnetycznych i zaleceń dotyczących optymalizacji całej maszyny.

Zachowanie RF i rozważania na poziomie systemu

Wydajność anteny NFC zależy nie tylko od jej podstawowych specyfikacji elektrycznych, ale także od ogólnego środowiska elektromagnetycznego tworzonego przez ostateczną konstrukcję urządzenia. Czynniki takie jak dobór materiałów, układ wewnętrzny i otaczające elementy mogą znacząco wpłynąć na wydajność anteny i stabilność komunikacji.

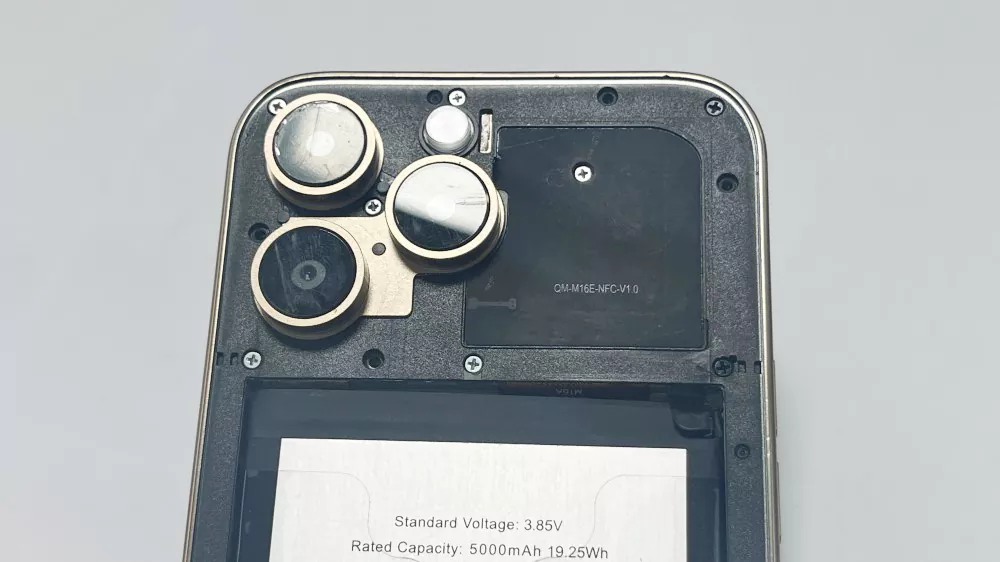

1. Efekt odstrojenia metalu

Gdy antena jest zainstalowana w pobliżu elementów metalowych, w tym akumulatorów, osłon ekranujących lub ram mechanicznych, indukowane prądy wirowe mogą zmienić charakterystykę elektromagnetyczną i przesunąć częstotliwość rezonansową. Bez odpowiedniej izolacji ferrytu ten efekt odstrojenia może powodować odchylenie rezonansu, niższą wydajność sprzęgania i zmniejszoną niezawodność komunikacji.

2. Funkcja warstwy ferrytu w stabilizacji pola

Ferrytowa warstwa magnetyczna zapewnia więcej niż tylko ochronę przed zakłóceniami. Działa również jako warstwa prowadząca strumień magnetyczny, kierując pole magnetyczne w stronę niemetalowej strony anteny. Pomaga to poprawić wydajność sprzęgania, zoptymalizować transmisję sygnału i zminimalizować straty energii w zastosowaniach, w których w pobliżu znajdują się elementy metalowe.

3. Czułość dopasowania impedancji

Systemy NFC działające na częstotliwości 13,56 MHz wymagają precyzyjnego dopasowania impedancji ze względu na ich wrażliwość na zmiany w konstrukcji obudowy, grubość kleju i odkształcenie cewki. Niewielkie różnice w strukturze mechanicznej mogą mieć wpływ na punkt rezonansu i współczynnik Q, powodując, że po integracji anteny konieczne będzie dostrojenie na poziomie systemu.

4. Sprzężenie z architekturą urządzenia

Na wydajność anteny wpływają również właściwości dielektryczne otaczających ją materiałów, w tym plastikowych obudów, szklanych osłon i struktur PCB. Materiały o wyższych stałych dielektrycznych mogą wprowadzać dodatkową pojemność pasożytniczą, co skutkuje węższym pasmem i zmniejszonym marginesem komunikacji.

5. Wpływ systemu aktywnego i pasywnego

W przypadku aktywnych konfiguracji anten NFC obwód sterujący bezpośrednio wpływa na rozkład i siłę pola elektromagnetycznego. Chociaż takie podejście może wydłużyć odległość komunikacyjną, zwiększa również wrażliwość na zmiany obciążenia i wymaga bardziej precyzyjnej kontroli uziemienia, ekranowania i ogólnego projektu systemu.

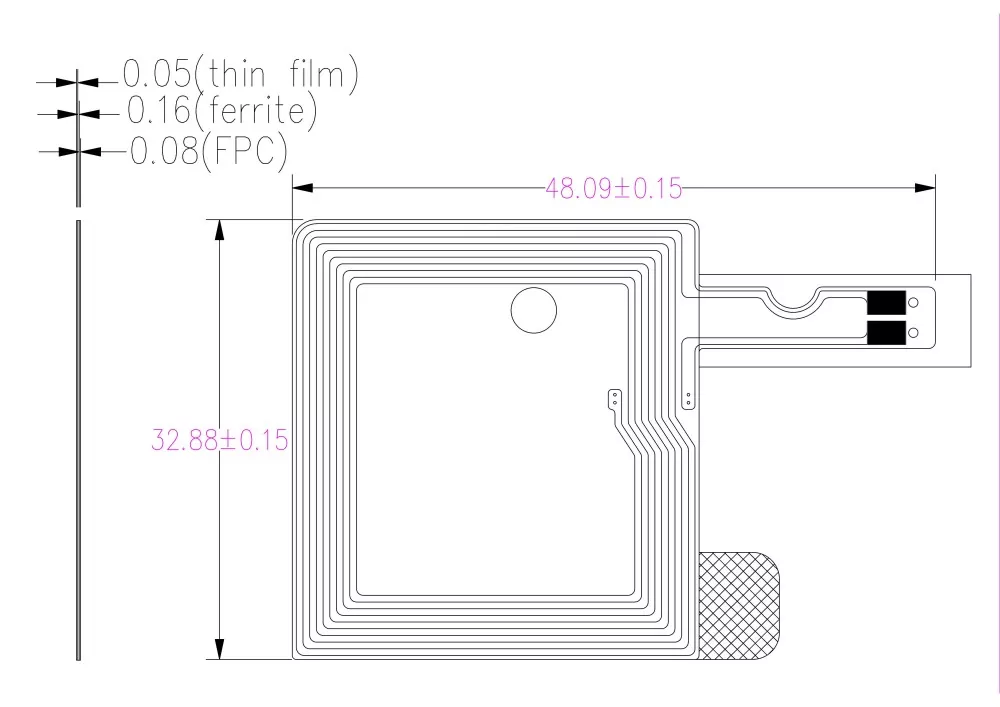

Specyfikacje techniczne

W porównaniu z rówieśnikami: wyróżniające zalety Qianmu Communications

Przewodnik instalacji

Montaż za pomocą kleju (elastyczna antena FPC)

Jest to najczęściej stosowany sposób montażu anteny NFC:

Kroki instalacji:

1. Oczyść powierzchnię - Powierzchnię instalacji (wewnętrzną powierzchnię obudowy urządzenia lub powierzchnię baterii) oczyść chusteczką nasączoną alkoholem, upewniając się, że jest ona wolna od oleju i kurzu.

2. Odklej warstwę zabezpieczającą – ostrożnie usuń samoprzylepną folię ochronną 3M z tyłu anteny.

3. Wyrównanie i umiejscowienie — Dopasuj antenę do wyznaczonego miejsca instalacji, upewniając się, że obszar cewki nie jest zasłonięty.

4. Dociśnij mocno i równomiernie – od środka w kierunku krawędzi, aby wyeliminować pęcherzyki powietrza.

5. Utwardzanie i czekanie - Pozostawić na 24 godziny w celu uzyskania optymalnej siły wiązania.

Uwagi dotyczące instalacji:

Recenzje klientów

„Wbudowana miękka antena NFC firmy Qianmu Communications wykazała stabilną pracę w naszym nowym modelu smartfona, osiągając zasięg odczytu 85 mm. Warstwa ferrytowa skutecznie chroni przed zakłóceniami akumulatora, a spójność jakości w całej masowej produkcji jest doskonała”. - Producent marki, Shenzhen Junge Technology Co., Ltd.

„Aktywne anteny NFC stosowane w terminalach POS wymagają wysokiej niezawodności i silnych pól RF. Produkty Qianmu Communication przeszły nasze rygorystyczne testy EMVCo i kupiliśmy już ponad 300 000 sztuk”. – Guangzhou ZhonghaidaSatellite nawigacji Technology Co., Ltd.Producent terminali płatniczych

Często zadawane pytania

P1: Jaka jest częstotliwość robocza wbudowanej miękkiej anteny w NFC?

Odp.: NFC działa w międzynarodowym znormalizowanym paśmie częstotliwości 13,56 MHz ± 7 kHz, które jest powszechnie stosowane w systemach komunikacji bliskiego zasięgu do bezprzewodowego przesyłania danych krótkiego zasięgu.

P2: Jaka jest typowa odległość odczytu?

Odp.: Zasięg komunikacji jest zazwyczaj ograniczony do kilku centymetrów, zwykle około 5–8 cm, w zależności od konstrukcji anteny, konstrukcji urządzenia i warunków instalacji.

P3: Kiedy wymagana jest antena NFC z rdzeniem ferrytowym?

Odp.: Jeśli antena ma być zainstalowana na powierzchni akumulatora, w pobliżu metalowej obudowy lub w środowisku z elementami metalowymi, konieczne jest użycie anteny wyposażonej w warstwę ferrytową. Warstwa ferrytowa może skutecznie izolować zakłócenia odwrotnego prądu wirowego powodowane przez metal.

P4: Jaka jest różnica między wbudowaną anteną miękką NFC a anteną aktywną?

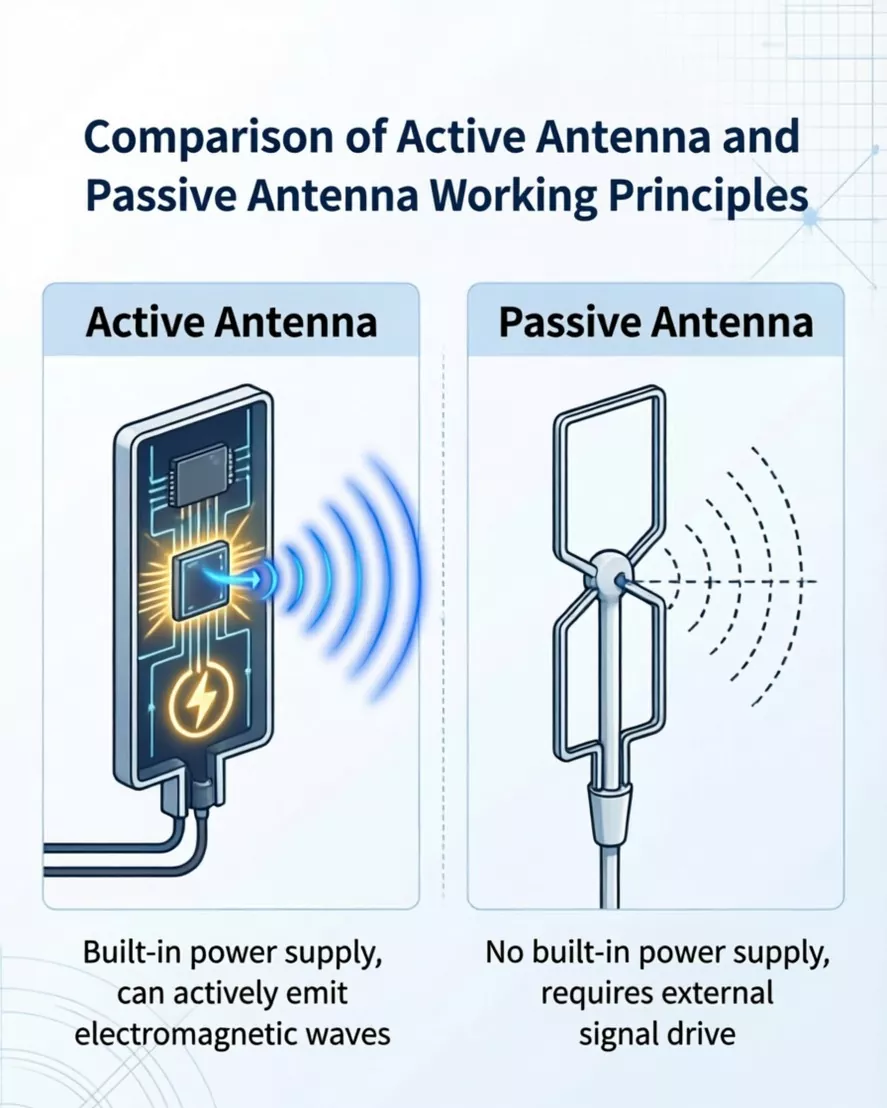

Odp.: Wbudowana antena pasywna to element pasywny, którego działanie opiera się na indukcji pola magnetycznego czytnika/zapisu, dzięki czemu nadaje się do standardowych zastosowań NFC. Aktywna antena integruje obwody wzmacniające sygnał i sterujące, umożliwiając aktywne generowanie silniejszego pola RF, co czyni ją idealną w scenariuszach takich jak terminale płatnicze, które wymagają mocniejszego sygnału.

P5: Czy można go dostosować pod względem rozmiaru i kształtu?

Odp.: Tak, Qianmu Communications obsługuje niestandardowe projekty we wszystkich rozmiarach, w tym kształty prostokątne, okrągłe i nieregularne.

P6: Jaki zakres indukcyjności jest powszechnie używany?

Odp.: Typowe konstrukcje mieszczą się w zakresie indukcyjności około 1–2 μH, w zależności od wymagań dotyczących strojenia i dopasowania impedancji.

P7: Jakie są typowe metody instalacji?

Odp.: Istnieją trzy główne metody instalacji: ① Samoprzylepne podłoże 3M (elastyczna antena FPC – najczęściej stosowana); ② Złącze IPEX (typ wtykowy); ③ Instalacja lutownicza.

P8: Czy Qianmu Communication jest handlowcem czy fabryką?

Odp.: Qianmu Communications to producent, który integruje badania i rozwój, produkcję i sprzedaż. Posiadamy własną fabrykę i kompletną linię produkcyjną oraz solidny system kontroli jakości - nie jesteśmy jedynie firmą handlową.
